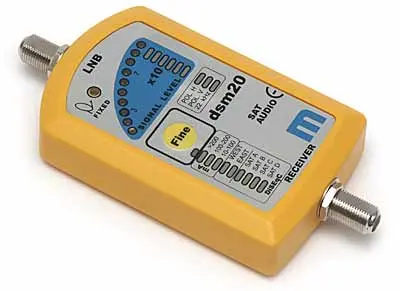

Satelitarny miernik cyfrowy DSM20
DSM 20 służy do ustawiania anten TV satelitarnej, zarówno analogowej jak i cyfrowej. Konstrukcja miernika zapewnia bardzo prostą intuicyjną obsługę. Umożliwia kompleksowy jednoczesny pomiar sygnału LNB i sygnałów sterujących. Dodatkowo możliwy jest odsłuch fonii dla danego kanału SAT wybranego w tunerze – pozwala to na identyfikację satelity. Ze względu na powyższe cechy, miernik przeznaczony jest zarówno dla instalatorów TV SAT, jak i dla innych osób pragnących samodzielnie ustawić antenę TV SAT.
PARAMETRY
· Wskaźnik sygnału konwertera /LNB/ :
o - skala 70 punktów (linijka 10 i 6 diodowa),
o - pasmo 860 - 2400 MHz,
o - max. czułość - 50 dBm.
· Tryb FINE. Zawężenie zakresu pomiarowego – zwiększenie czułości. Wejście i wyjście z trybu FINE po naciśnięciu przycisku FINE.
· BEEP - sygnalizator dźwiękowy poziomu sygnału LNB (dźwięk narasta wraz ze wzrostem poziomu sygnału).
· Wskaźnik polaryzacji V , H .
· Wskaźnik sygnału 22kHz.
· Wskaźnik prądu konwertera -10, 100, 200mA. Pozwala to na ocenę poprawności połączeń (zwarcie, rozwarcie) i wstępną ocenę konwertera ( max. pobór prądu przez miernik - 70mA).
· Monitor 6 komend DiSEqC .
· Dioda FIXED – identyfikacja satelity na podstawie wykrycia fonii z ustawionego w tunerze kanału sat. Świecenie się diody związane jest z poziomem fonii na wybranym kanale SAT.
· Gniazdo słuchawkowe do odsłuchu fonii z wybranego kanału sat.
POMIAR
Ustawienie anteny SAT na maksimum sygnału.
· Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelity.
· Do gniazda LNB miernika podłączyć konwerter a do gniazda RECEIVER odbiornik SAT lub zasilacz 13 do 18V (koniecznie “+” w środku złącza).
· Obracając powoli anteną znaleźć maksimum sygnału – wskaźnik SIGNAL LEVEL.
· Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskaźnik sygnału.
Ustawienie anteny SAT na maksimum sygnału z możliwością odsłuchu FONII i IDENTYFIKACJI SATELITY.
· Podłączyć sumator go gniazda IF i AUDIO tunera SAT. W tunerze wybrać interesujący nas kanał z poszukiwanego satelity. Wyłączyć sygnał DiSEqC (może powodować zakłócenia fonii). Poziom VOL. (głośność) ustawić na maksimum. Wymagane tylko przy odsłuchu fonii i identyfikacji satelity
· Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelit
· Do gniazda LNB miernika podłączyć konwerter a do gniazda RECEIVER sumator fonii znajdujący się przy tunerze.
· Obracając powoli anteną znaleźć maksimum sygnału – wskaźnik SIGNAL LEVEL.
· Jeżeli antena jest ustawiona na poszukiwanego satelitę to zapali się dioda FIXED a w słuchawce usłyszymy fonię z wybranego w tunerze kanału SAT. W przeciwnym wypadku należy dalej powoli obracać antenę aż do znalezienia kolejnego maksimum
Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskaźnik sygnału.
