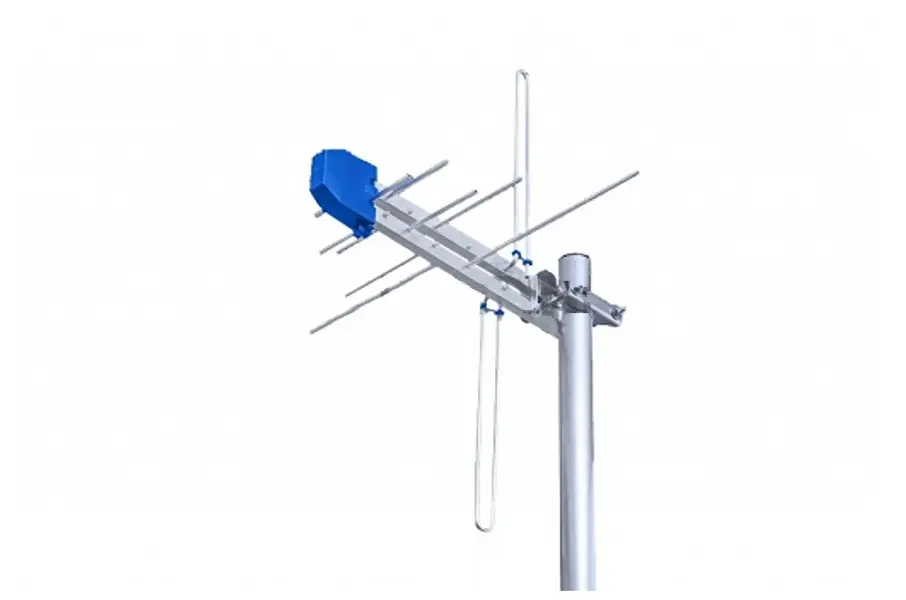

Telewizyjna antena szerokopasmowa o strukturze logarytmiczno periodycznie dipolowej
Spacetronik SPL-4VH8UF /6 – 69/
Idealna do odbioru kanałów z pasma UHF w polaryzacji H w zakresie kanałów 21 - 69 i MUX8 z pasma VHF nadawanego w polaryzacji V w zakresie kanałów 6 - 12.
Zysk energetyczny anteny na niższych częstotliwościach wynosi 4dB, na wyższych częstotliwościach UHF wynosi 8 dB. Antena nie wymaga symetryzatora - oporność wejściowa 75 Ohm. Poprawiony współczynnik fali stojącej WFS dla całego pasma częstotliwości odbieranych lepszy niż 2. Antena może współpracować ze wzmacniaczem antenowym LG2 – średnie wzmocnienie 25 dB.

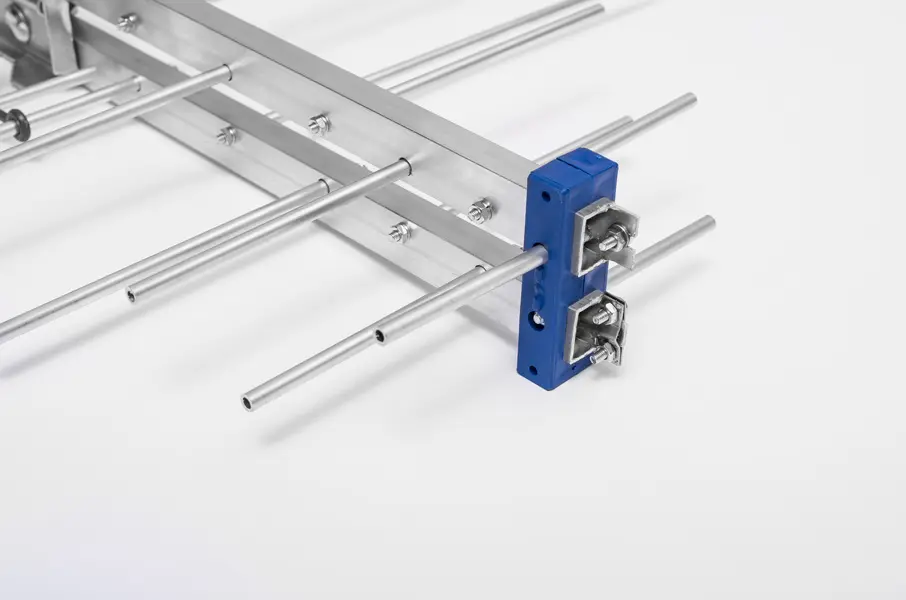

Pod względem konstrukcji antena składa się z przesyłowej linii symetrycznej o przekroju (12 x 18) 2 szt., posiada 12 elementów czynnych o przekroju 5 mm.
Całość wykonana z aluminium, dzięki czemu jest odporna na ujemny wpływ warunków atmosferycznych, co zapewnia długotrwały okres jej prawidłowego działania.
Parametry anteny można bardzo mocno poprawić przez zastosowanie dedykowanego do niej wzmacniacza:
LG2 (średnie wzmocnienie 25dB),
LG1 (średnie wzmocnienie 15dB).
Dane techniczne:
- Długość - 40cm
- Odbierane pasmo: /174 - 230MHz/ - VHF, /470 - 862MHz/ - UHF
- Kanał pracy - /6 - 12/ i /21 - 69/
- Polaryzacja
- pionowa V - /6 - 12/
- pozioma H - /21 - 60/
- Wzmocnienie 4dB VHF - 8dB UHF
- Impedancja wyjsciowa - 75 Ohm
Instrukcja obsługi do pobrania >>TUTAJ<<
Cechy produktu
-
Odbiór
UHF
VHF
Radio DAB+ -
Rodzaj anteny
pasywna
-
Ilość polaryzacji
2 - pozioma i/lub pionowa (do wyboru)
-
Przybliżony zasięg (Podział ze względu na zysk dBi)
40km
