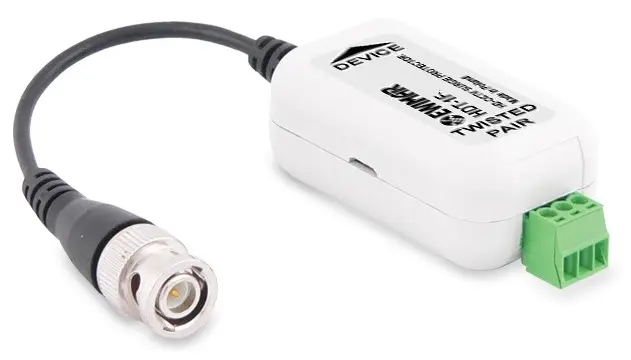

HDT-1F-EXT to 1-kanałowye zabezpieczeniem MOFSET do sygnału Video 75 Ohm z transformatorem na Skrętkę. Dedykowane do AHD, HD-CVI, HD-TVI oraz Turbo HD. Precyzyjne złącza BNC zapewniają jakość i trwałość połączenia.

Zobacz pełny opis produktu

Produkt archiwalny

lub zadzwoń i zamów!+48 61 111 02 52

Darmowa dostawa

Strefa hurtownika

Produkt archiwalny

Opis produktu

HDT-1F-EXT jest wysokiej klasy konwerterem opartym na transformatorze z rdzeniem amorficznym, dostosowującym impedancję skrętki UTP do przewodu koncentrycznego. W urządzeniu zastosowano precyzyjnie wykonane złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.
Dedykowany jest do transmisji sygnałów o wysokich częstotliwościach , które wykorzystywane są do transmisji obrazu Video, w standardach AHD, HD-CVI, HD-TVI / Turbo HD, wysokich częstotliwości.

Wykorzystany w konwerterze transformator z rdzeniem amorficznym, dzięki liniowej charakterystyce pozwala przenosić sygnały do 42Mhz.

Zabezpieczenie przeciwprzepięciowe, znajdujące sie w konwerterze posiada 3 stopnie ochrony, działające w specjalnie zaprojektowanej kolejności podczas wystąpienia wyładowania atmosferycznego lub innych przepięć, zarówno o wysokim jak i niskim poziomie. W zabezpieczeniu został zastosowany szybki bezpiecznik MOSFET, który monitoruje wartość natężenia prądu. Pojawienie się wartości natężenia prądu powyżej 100mA powoduje, zadziałanie bezpiecznika MOSFET, błyskawicznie rozłącza obwód. Działanie tego typu pozwala ochronić obwody wejściowe urządzeń zabepieczonych przed uszkodzeniem. W trakcie pracy znamionowej bezpiecznik wprowadza bardzo niską impendancje, dzięki czemu nie ma wpływu na przesyłany sygnał. Podczas normalnej pracy, urządzenie nie jest galwanicznie połączone z uziemieniem, co ogranicza powstawanie szkodliwych pętli mas oraz zakłóceń sygnału HD.
Zabezpieczenie zaczyna działać już w początkowym stadium powstawania przepięcia, sprowadzając ładunek do ziemii; opóźnia to pojawianie się za wyskokiego napięcia na obwodach wejściowych kamer bądź rejestratorów. Do prawidłowego działania zabezpieczenia wymagane jest podłączenie przewodu żółto-zielonego do uziemienia możliwie jak najkrutszą drogą. Prawidłowe zamontowanie urządzenia pozwala zapewnić wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.

Bardzo niska pojemność obwodu (4pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla sygnałów w standardach AHD, HD-CVI i HD-TVI ma kluczowe znaczenie, ponieważ nie powoduje dużych tłumienności.
