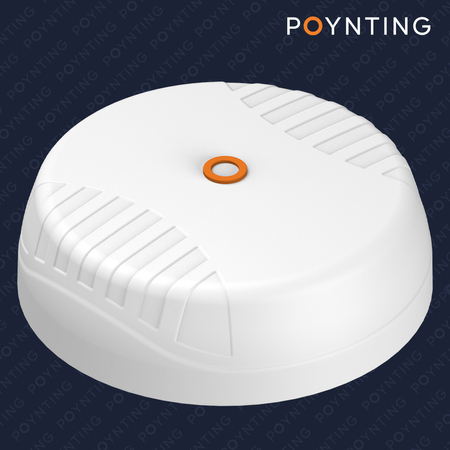

Antena 13w1 5G/WiFi/GPS MIMO8x8 Poynting SWIRL-8

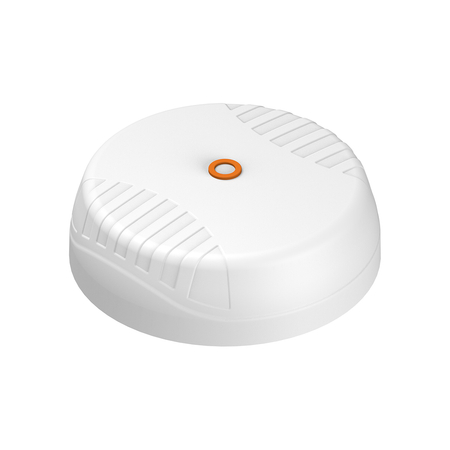

Poynting SWIRL-8 – antena LTE/5G (MIMO 8×8), Wi-Fi (MIMO 4×4), GNSS
Jesteśmy autoryzowanym dystrybutorem marki Poynting – kupując u nas masz pewność, że otrzymujesz produkt pochodzący z oficjalnej sieci sprzedaży, z pełną gwarancją producenta i fachowym wsparciem technicznym.
Antena klasy inżynierskiej dla tych, którzy nie mogą pozwolić sobie na awarie – ani w pojeździe serwisowym, ani w instalacji przemysłowej, ani na jednostce morskiej. Poynting SWIRL-8 to kompaktowa antena szerokopasmowa LTE/5G, Wi-Fi i GNSS, zbudowana pod realne warunki pracy – odporna na wodę, pył, wstrząsy, skrajne temperatury i wiatr do 186 km/h. Zaprojektowana z myślą o profesjonalnych systemach M2M, IoT, FWA, smart meteringu, automatyce i telemetrii, gdzie łączność musi być pewna – zawsze i wszędzie.
Najważniejsze cechy anteny Poynting SWIRL-8
MIMO 8×8 dla LTE/5G – zysk do 6 dBi w zakresie 617–6000 MHz, stabilne
połączenia w sieciach mobilnych
MIMO 4×4 dla Wi-Fi (2,4 / 5 / 6 GHz) – zysk 5 dBi @ 2,4 GHz i do
8,5 dBi @ 5–7,2 GHz
GNSS (GPS L1/L5) – dedykowany tor z LNA 20 ±2 dB, szybka akwizycja pozycji
i niezawodne śledzenie
Szerokopasmowa praca 617–6000 MHz – kompatybilna z 2G/3G/4G/5G, w tym pasma CBRS (3,5
GHz)
Dookólna charakterystyka promieniowania – pewne połączenia w ruchu: w pojazdach, na
jednostkach morskich i w systemach mobilnych
Odporność IP69K i IK08 – pełna ochrona przed wodą, pyłem i uderzeniami mechanicznymi
Stabilność na wietrze do 186 km/h – niezawodność nawet w ekstremalnych warunkach
Zakres temperatur pracy -40…+80 °C – gotowa na każdy klimat
Wytrzymała obudowa UV Stable ASA – odporna na promieniowanie słoneczne i warunki
zewnętrzne

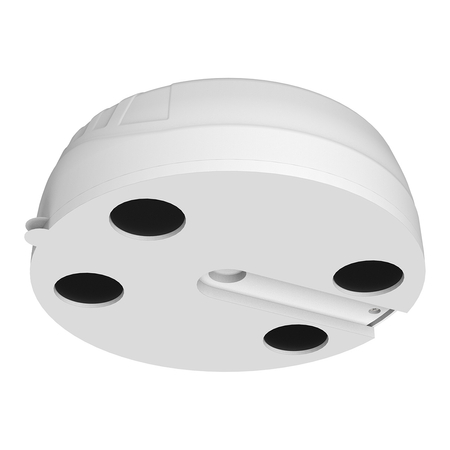

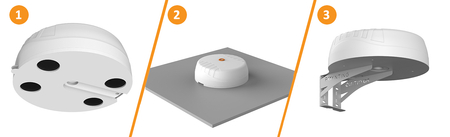

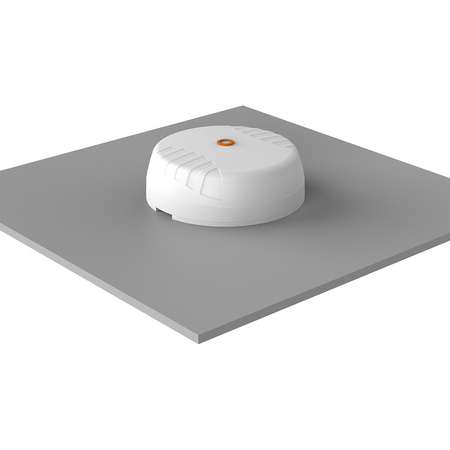

Elastyczny montaż – w zestawie montaż powierzchniowy (taśma), opcjonalnie podstawa
magnetyczna MBK-5
13 złączy – 8× SMA (LTE/5G), 4× RP-SMA (Wi-Fi), 1× SMA (GNSS) – łatwa integracja z
routerami przemysłowymi
SWIRL-8 – antena dla wymagających zastosowań
Obudowa SWIRL-8 została wykonana z wytrzymałego materiału UV Stable ASA, odpornego na promieniowanie słoneczne, sól, wodę i wahania temperatury. To rozwiązanie, które latami zachowuje pełną funkcjonalność i estetykę, bez ryzyka pęknięć czy odbarwień.

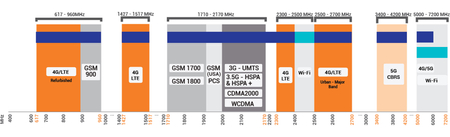

Dzięki obsłudze pełnego zakresu LTE/5G (617–6000 MHz), Wi-Fi 2,4/5/6 GHz oraz GNSS L1/L5, antena sprawdza się w systemach IoT, M2M, FWA, a także w aplikacjach mobilnych i morskich. To gwarancja niezawodnej łączności w trudnych warunkach.
SWIRL-8 to antena dla profesjonalistów, którzy potrzebują pewności działania i odporności klasy przemysłowej.
Kompatybilność i łączność bez kompromisów
SWIRL-8 to kompaktowe, rozwiązanie 13w1: MIMO 8×8 dla LTE/5G, MIMO 4×4 dla Wi-Fi oraz dedykowany GNSS.
LTE/5G – MIMO 8×8
Stabilne połączenia w zakresie 617–6000 MHz, wsparcie popularnych pasm (m.in.
700/800/1800/2600/3600 MHz, B1/B3/B7/B20/B28, n77/n78). Zysk do 6 dBi poprawia
zasięg i prędkości w sieciach mobilnych oraz zastosowaniach FWA, M2M i IoT.
Wi-Fi – MIMO 4×4
Obsługa 2,4/5/6 GHz i standardów Wi-Fi 4/5/6/6E. Zysk
5 dBi w paśmie 2,4 GHz i do 8.5 dBi w paśmie 5–7,2 GHz
gwarantuje lepsze pokrycie i większą odporność na zakłócenia.
GNSS (GPS L1/L5)
Dedykowany tor GNSS z wzmocnieniem LNA 20 ± 2 dB i polaryzacją RHCP zapewnia
szybką akwizycję pozycji i stabilne śledzenie – nawet w wymagającym środowisku.
Odporna na trudne warunki – IP69K i IK08
SWIRL-8 została zaprojektowana do pracy w wymagającym środowisku. Spełnia normy IP69K i IK08, co oznacza pełną odporność na wodę pod ciśnieniem, pył oraz wysoką wytrzymałość mechaniczną. Może działać w zakresie temperatur od -40 °C do +80 °C, dlatego sprawdzi się zarówno w zimowych, jak i letnich warunkach. Dodatkowo obudowa wykonana z UV Stable ASA chroni antenę przed degradacją spowodowaną promieniowaniem słonecznym.
Stabilność nawet w silnym wietrze
Antena SWIRL-8 została przetestowana pod kątem odporności na wiatr o prędkości do 186 km/h. Dzięki temu zachowuje stabilność i niezawodność nawet w czasie burzy, przy silnych podmuchach czy podczas jazdy z dużą prędkością.

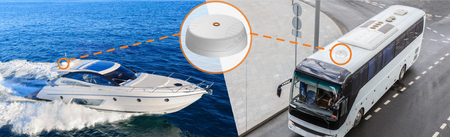

Gdzie sprawdzi się antena SWIRL-8?
SWIRL-8 została zaprojektowana do pracy w najbardziej wymagających warunkach. Doskonale
nadaje się do zastosowań takich jak:
• jednostki morskie – niezawodna łączność na statkach, łodziach i innych platformach
morskich

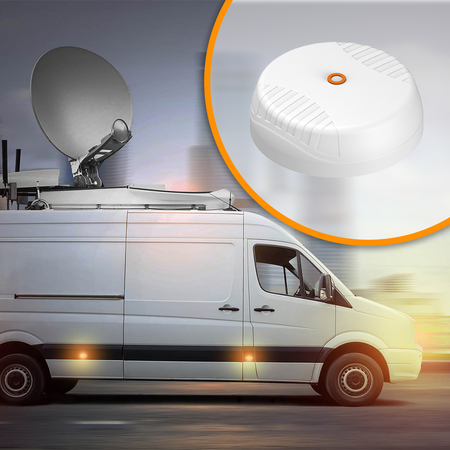

• pojazdy i systemy mobilne – lepsza wydajność sieci w transporcie i specjalistycznych
pojazdach
• monitoring infrastruktury – stabilne połączenia w zdalnych lokalizacjach i na obiektach
przemysłowych
• służby ratunkowe i publiczne – odporna łączność dla systemów bezpieczeństwa i reagowania
kryzysowego
• sieci IoT – sprawny przesył danych w trudnych środowiskach, np. w automatyce czy
energetyce
Wszechstronność SWIRL – integracja z urządzeniami CPE

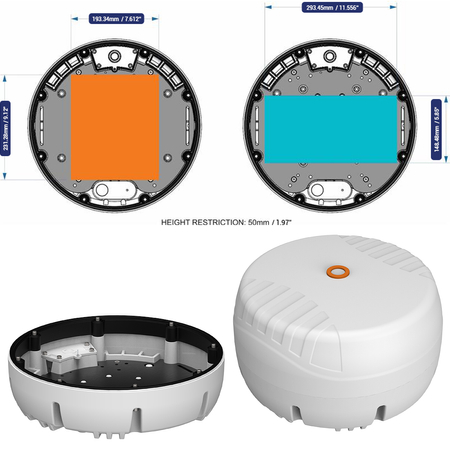

SWIRL-8 można przekształcić w urządzenie typu CPE (Customer Premises Equipment) dzięki innowacyjnej podstawie SWIRL-BASE. To odlewana aluminiowa obudowa zaprojektowana specjalnie do przechowywania routerów 5G, dostępnych w dwóch rozmiarach.
Wariant 1: 231 × 193 × 50 mm (9.094 × 7.60 × 1.97 cala)
Wariant 2: 293.5 × 148.5 × 50 mm (11.56 × 5.85 × 1.97 cala)
Instalacja routera bezpośrednio w podstawie minimalizuje długość przewodów koncentrycznych, co redukuje straty sygnału i wyraźnie poprawia wydajność całego systemu. Dzięki temu SWIRL-8 staje się kompletnym, zintegrowanym rozwiązaniem do najbardziej wymagających zastosowań – od jednostek morskich po instalacje przemysłowe.

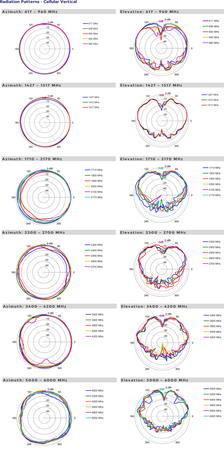

Sygnał komórkowy – zysk (polaryzacja pionowa)
Antena SWIRL-8 zapewnia wysoki zysk w całym zakresie pasm komórkowych. Dla polaryzacji pionowej (Vertical): 4 dBi @ 617–960 i 1427–1517 MHz, 6 dBi @ 1710–2700 MHz, 5.5 dBi @ 3400–4200 MHz oraz 4 dBi @ 5000–6000 MHz. To przekłada się na lepszy zasięg i stabilność łącza w aplikacjach mobilnych i morskich.
Sygnał komórkowy – VSWR (polaryzacja pionowa)
SWIRL-8 utrzymuje VSWR ≤ 2.5:1 w całym zakresie roboczym 617–6000 MHz dla torów z polaryzacją pionową. To ogranicza straty mocy i zapewnia stabilną transmisję.

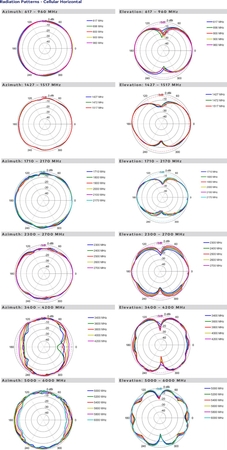

Sygnał komórkowy – zysk (polaryzacja pozioma)
Dla polaryzacji poziomej (Horizontal) zysk wynosi: 2 dBi @ 617–960 i 1427–1517 MHz, 4 dBi @ 1710–2700 MHz, 2 dBi @ 3400–4200 MHz oraz 4 dBi @ 5000–6000 MHz. Zróżnicowanie polaryzacji poprawia niezawodność łącza w konfiguracji 8×8 MIMO.
Wi-Fi – VSWR (2,4 / 5 / 6 GHz)
W torach Wi-Fi antena utrzymuje VSWR ≤ 2.5:1 na ok. 90% pasma (2,4 / 5 / 6 GHz). To gwarantuje efektywne dopasowanie i stabilną pracę MIMO 4×4 w standardach Wi-Fi 4/5/6/6E.

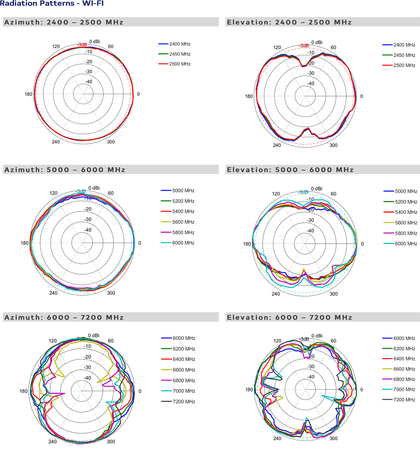

Wi-Fi – zysk sygnału (2,4 / 5 / 6 / 6E)
SWIRL-8 osiąga 5 dBi @ 2400–2500 MHz oraz szczytowo 8.5 dBi @ 5000–7200 MHz. Wyższy zysk w paśmie 5/6/6E przekłada się na większy zasięg i stabilne prędkości w konfiguracji MIMO 4×4.

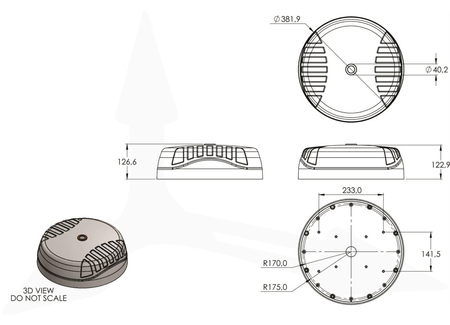

Rysunek techniczny
Specyfikacja techniczna – SWIRL-8 (A-SWIRL-0008-V1-01)
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz 5000–6000 MHz |
| Zysk (Vertical) |
4 dBi @ 617–960 MHz 4 dBi @ 1427–1517 MHz 6 dBi @ 1710–2700 MHz 5.5 dBi @ 3400–4200 MHz 4 dBi @ 5000–6000 MHz |
| Zysk (Horizontal) |
2 dBi @ 617–960 MHz 2 dBi @ 1427–1517 MHz 4 dBi @ 1710–2700 MHz 2 dBi @ 3400–4200 MHz 4 dBi @ 5000–6000 MHz |
| VSWR | ≤2.5:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Pionowa i pozioma |
| Przejście DC | Tak (DC short) |
| Częstotliwości | 2400–2500 MHz 5000–7200 MHz |
| Zysk (maks.) | 5 dBi @ 2400–2500 MHz 8.5 dBi @ 5000–7200 MHz |
| VSWR | ≤2.5:1 dla 90% pasma |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Pionowa i pozioma |
| Tłumienie kabla | 0.91 dB/m @ 2400 MHz 1.65 dB/m @ 5800 MHz |
| Uziemienie (Path to Ground) | Tak |
| Zakres częstotliwości | GPS L1: 1575 ± 20 MHz GPS L5: 1176 ± 20 MHz |
| Zysk LNA | 20 ± 2 dBi |
| VSWR | ≤2.0 |
| Napięcie / prąd (DC) | 2.7–5 V / <15 mA |
| Impedancja / Polaryzacja | 50 Ω / RHCP |
| Tłumienie poza pasmem | ≥40 dB |
| Tłumienie kabla | 0.71 dB/m @ 1500 MHz |
| DC Short | Tak |
| Złącza | 8 × LTE (SMA-M), 4 × Wi-Fi (RP-SMA-M), 1 × GPS (SMA-M) |
| MIMO | 8×8 (LTE/5G), 4×4 (Wi-Fi) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤186 km/h |
| Zakres temp. pracy / składowania | -40°C…+80°C / -40°C…+80°C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP69K |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy / składowania | Do 98% / 5–95% (bez kondensacji) |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS, E-mark |
| Wymiary produktu | Ø382 × 127 mm |
| Wymiary opakowania | 450 × 450 × 180 mm |
| Waga / z opakowaniem | 2.55 kg / 4.25 kg |
| Materiał / kolor | UV Stable ASA / biały (Pantone P 179-1 C) |
| Typ montażu | Montaż powierzchniowy (taśma) lub magnetyczny (opcjonalny MBK-5) |
| Nazwa handlowa | SWIRL-8 |
| Kod produktu | A-SWIRL-0008-V1-01 |
| Numer EAN | 6009710928639 |
| Certyfikaty | E1*10R06/03*10530*00 |
| Antena | A-SWIRL-0008-V1-01 |
| Kable | 13 × przewód RTK-031 (650 mm) |
