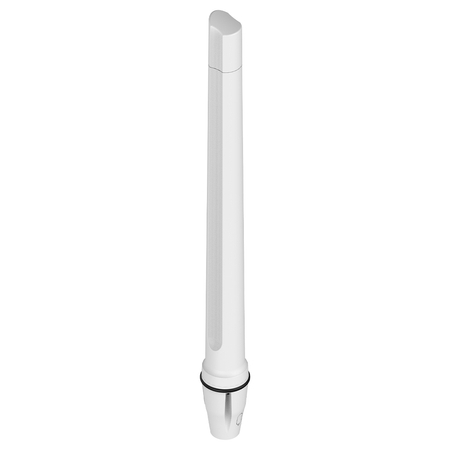

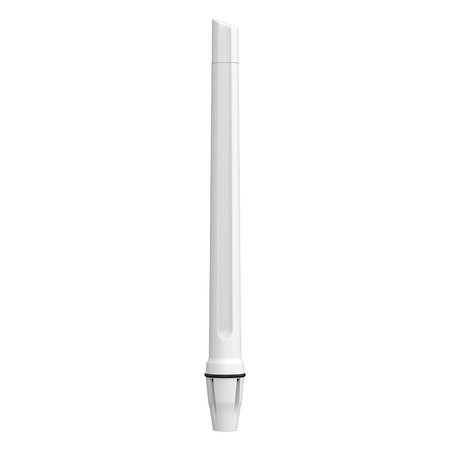

Antena 2w1 5G/LTE MIMO2x2 Poynting OMNI-402-V2

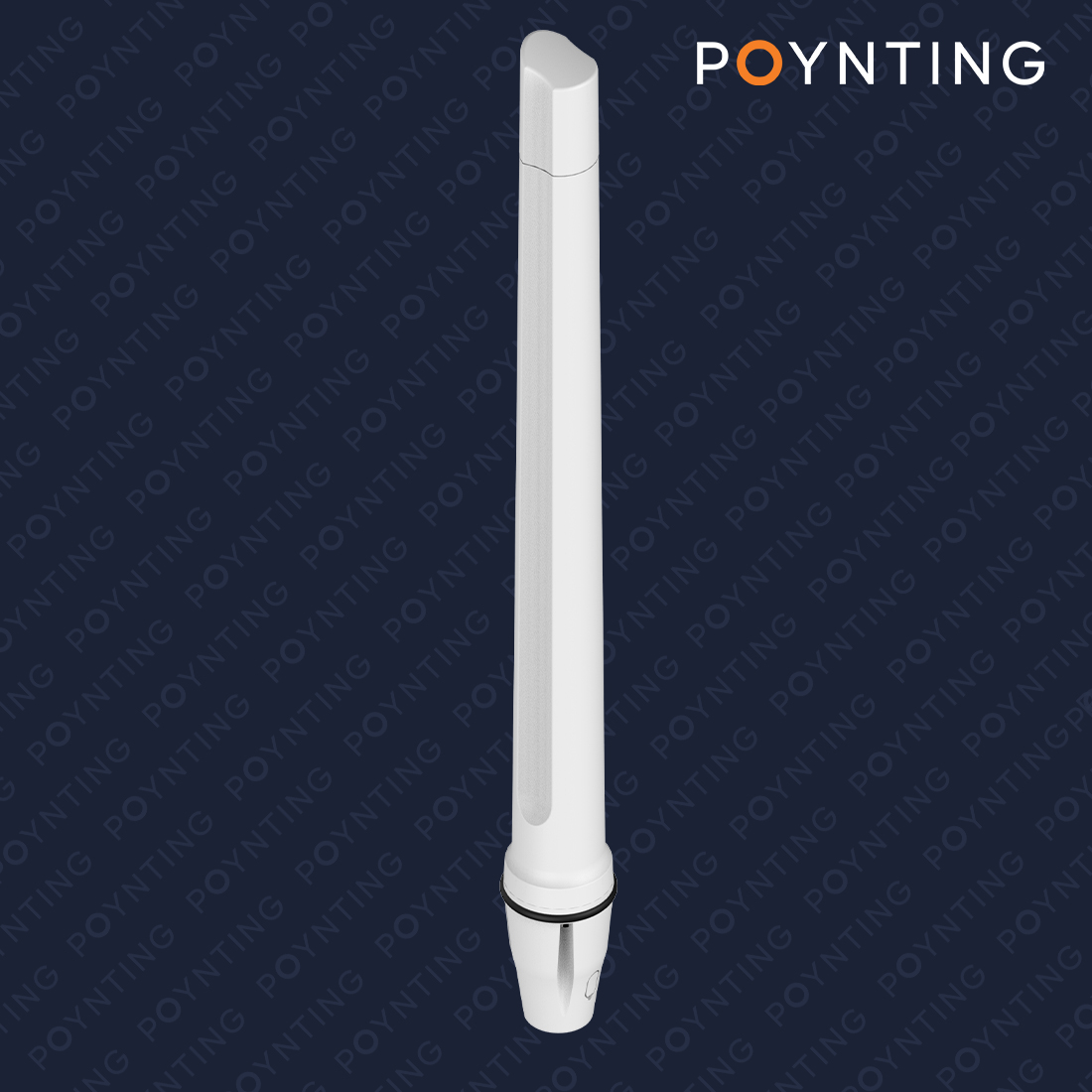

Poynting OMNI-402-5G (V2) – morska antena LTE i 5G, 2×2 MIMO, IP68 (dookólna)
Jako autoryzowany dystrybutor Poynting zapewniamy oryginalny sprzęt z oficjalnej sieci dystrybucji, pełną gwarancję producenta oraz profesjonalne wsparcie techniczne.
OMNI-402-5G (V2) to morska antena dookólna LTE/5G, zaprojektowana do stabilnej łączności w warunkach morskich i przybrzeżnych. Obsługuje szeroki zakres pasm: 410–470 MHz, 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz oraz 3400–4200 MHz. W zależności od pasma oferuje zysk do 5.8 dBi. Obudowa z UV Stable Marine ASA jest w pełni pyło- i wodoszczelna (IP68), odporna na promieniowanie UV i działanie soli, a testy mgły solnej MIL-STD 810G / ASTM B117 potwierdzają odporność na korozję w środowisku morskim.
Najważniejsze cechy anteny OMNI-402-5G (V2)
Dookólna charakterystyka – stabilna łączność w ruchu i przy zmiennym kierunku ustawienia
anteny

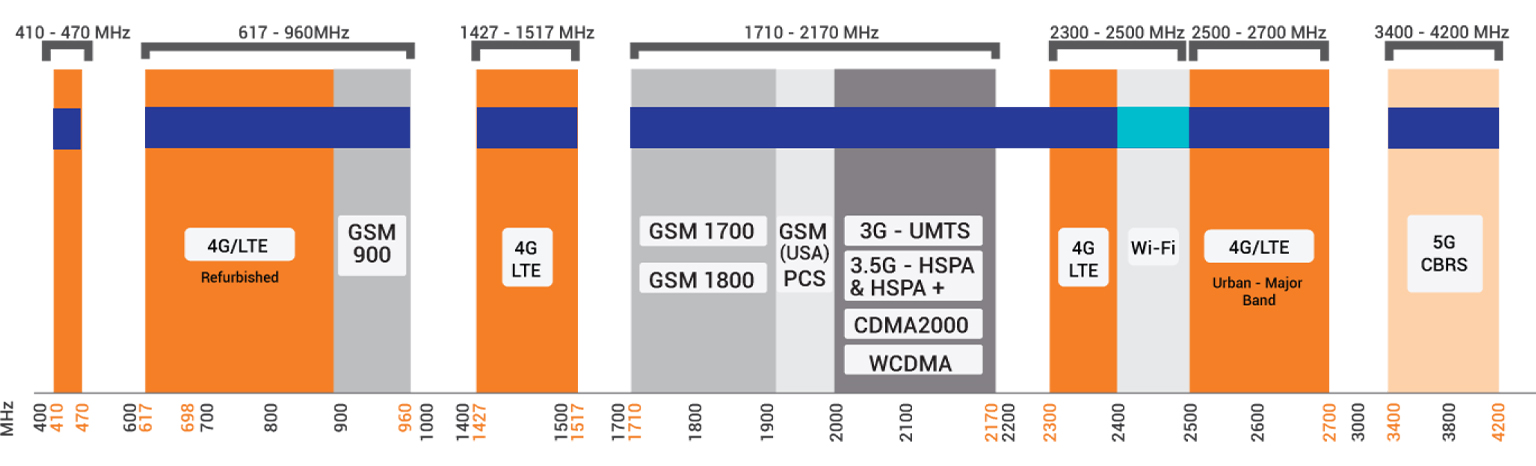

Obsługiwane pasma LTE/5G – 410–470 MHz, 617–960 MHz, 1427–1517 MHz,
1710–2700 MHz, 3400–4200 MHz
Zysk –5 do 5.8 dBi – zależny od pasma (charakterystyka oparta na pomiarach)
Kontrolowane odbicia – VSWR < 3:1 (ok. 90% pasma) dla stabilnej transmisji
LTE/5G 2×2 MIMO – wyższa przepustowość i stabilność połączenia w realnych warunkach
Okablowanie w zestawie – Twin HDF195, 2 m, zakończone złączami SMA (M)
Wysoka odporność środowiskowa – IP68, testy mgły solnej (MIL-STD 810G / ASTM B117),
wilgotność do 98%
Odporna na promieniowanie UV i sól morską – obudowa z UV Stable Marine ASA
Odporność mechaniczna IK08 – zabezpieczenie przed uderzeniami i wibracjami
Stabilność w silnym wietrze – przetestowana do prędkości <160 km/h
Standard morski 1″-14 TPI – w zestawie adapter BRKT-40 oraz L-bracket ze stali 316
(dla Ø 30–50 mm)
Stworzona do żeglugi i pracy przybrzeżnej – LTE/5G
OMNI-402-5G (V2) to dookólna antena LTE/5G o zysku od –5 do 5.8 dBi (w zależności od pasma), zaprojektowana do pracy w szerokim zakresie częstotliwości: 410–470 MHz, 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz oraz 3400–4200 MHz. Zapewnia stabilną łączność zarówno w portach i marinach, jak i podczas żeglugi przybrzeżnej oraz na otwartym morzu.
Obudowa z tworzywa UV Stable Marine ASA jest odporna na promieniowanie UV oraz działanie soli morskiej. Antena spełnia normę IP68, a testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają jej odporność na korozję. Klasa IK08 chroni konstrukcję przed uderzeniami i wibracjami.
Kompatybilność i łączność bez kompromisów
Antena OMNI-402-5G (V2) obsługuje szeroki zakres pasm LTE i 5G: 410–470 MHz, 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz oraz 3400–4200 MHz. Dzięki temu zapewnia stabilny sygnał w portach, marinach, podczas rejsów oraz w instalacjach offshore.
LTE/5G 2×2 MIMO
Dwutorowa architektura MIMO umożliwia efektywną transmisję danych w sieciach LTE
i 5G. Zysk anteny do 5.8 dBi w wyższych pasmach przekłada się
na stabilne połączenie i wysoką jakość transmisji danych w zastosowaniach
morskich i przemysłowych.
Integracja z routerami przemysłowymi
Antena posiada 2 zintegrowane kable Twin HDF195 (2 m) zakończone
złączami SMA (M), co zapewnia kompatybilność z profesjonalnymi
routerami LTE/5G stosowanymi w żegludze, offshore i infrastrukturze krytycznej.
Odporna na trudne warunki – IP68 i IK08
OMNI-402-5G (V2) została zaprojektowana do pracy w wymagających warunkach morskich i przybrzeżnych. Spełnia normę IP68, co oznacza wysoką odporność na pył i wodę, także podczas długotrwałej ekspozycji na wilgoć. Odporność mechaniczna IK08 pomaga chronić antenę przed uderzeniami i wibracjami.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do <160 km/h, co zwiększa bezpieczeństwo montażu i pewność działania w warunkach sztormowych.
Odporność na korozję i promieniowanie UV
Obudowa z tworzywa UV Stable Marine ASA jest odporna na promieniowanie UV oraz działanie soli morskiej. Testy mgły solnej (MIL-STD 810G i ASTM B117) potwierdzają odporność na korozję, a klasa palności UL 94-HB dotyczy właściwości materiału obudowy. Dzięki temu OMNI-402-5G (V2) może pracować stabilnie w zastosowaniach LTE i 5G nawet w trudnym środowisku zewnętrznym.
Dla kogo antena OMNI-402-5G (V2) będzie dobrym wyborem?
Szukasz anteny, która zapewni niezawodną łączność LTE i 5G na morzu lub wzdłuż wybrzeża?
OMNI-402-5G (V2) została zaprojektowana do pracy w trudnych warunkach i sprawdzi się m.in.
w:
• jachtach i łodziach rekreacyjnych – łączność LTE/5G podczas rejsów
• promach i jednostkach pasażerskich – stabilne połączenie dla systemów pokładowych i
pasażerów
• jednostkach serwisowych i offshore – transmisja danych podczas pracy na morzu
• portach i marinach – monitoring, telemetryka i systemy zarządzania infrastrukturą
• żegludze przybrzeżnej i rybołówstwie – dostęp do sieci na trasach o zmiennym zasięgu
• instalacjach przemysłowych nad wodą – łączność w terminalach i obiektach portowych

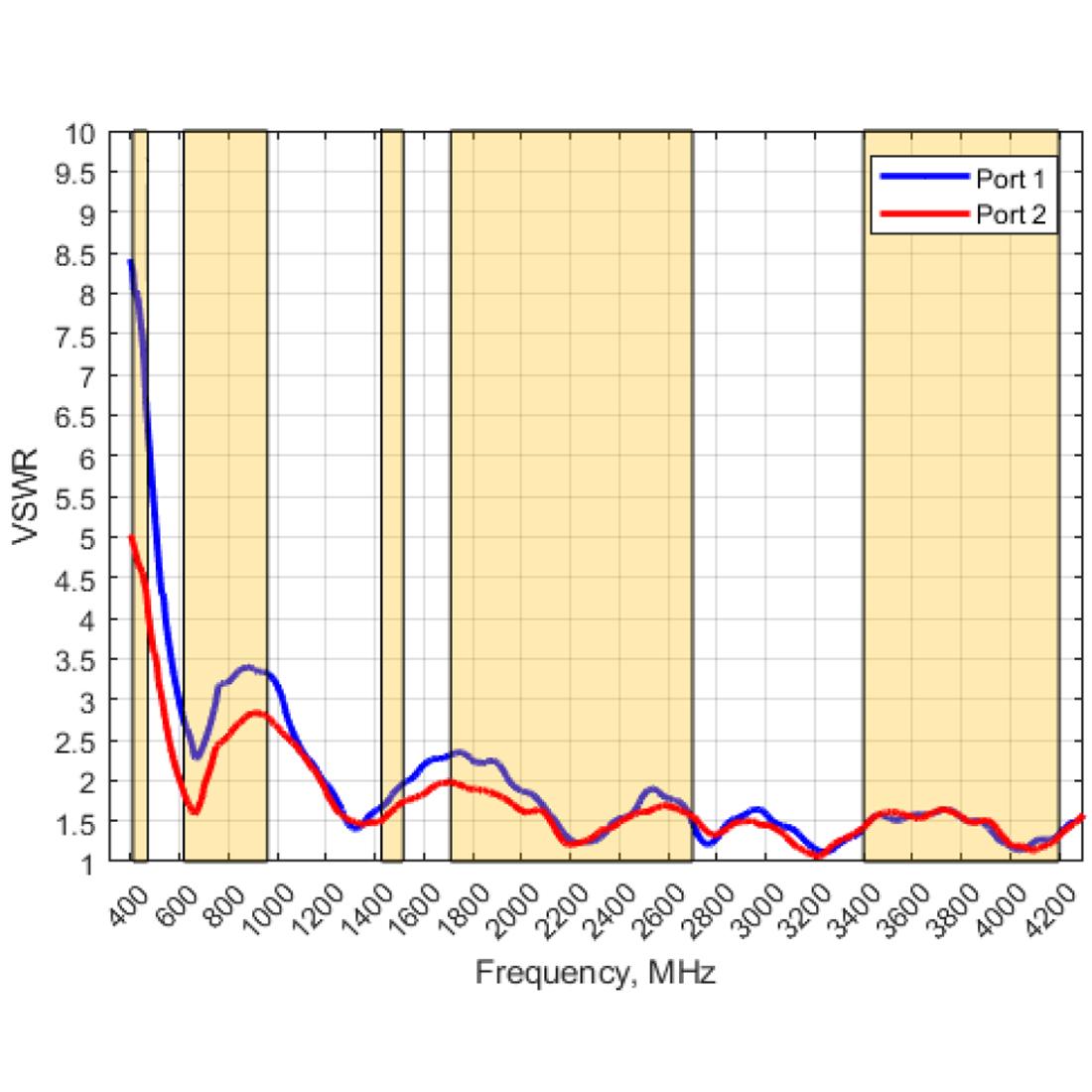

Stabilność sygnału LTE/5G – kontrolowany współczynnik VSWR
OMNI-402-5G (V2) zapewnia stabilne dopasowanie impedancyjne na poziomie VSWR < 3:1 w około 90% obsługiwanego pasma (410–470 MHz, 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–4200 MHz). Oznacza to ograniczone straty mocy i pewną transmisję sygnału LTE oraz 5G, również w instalacjach zewnętrznych i środowisku morskim.

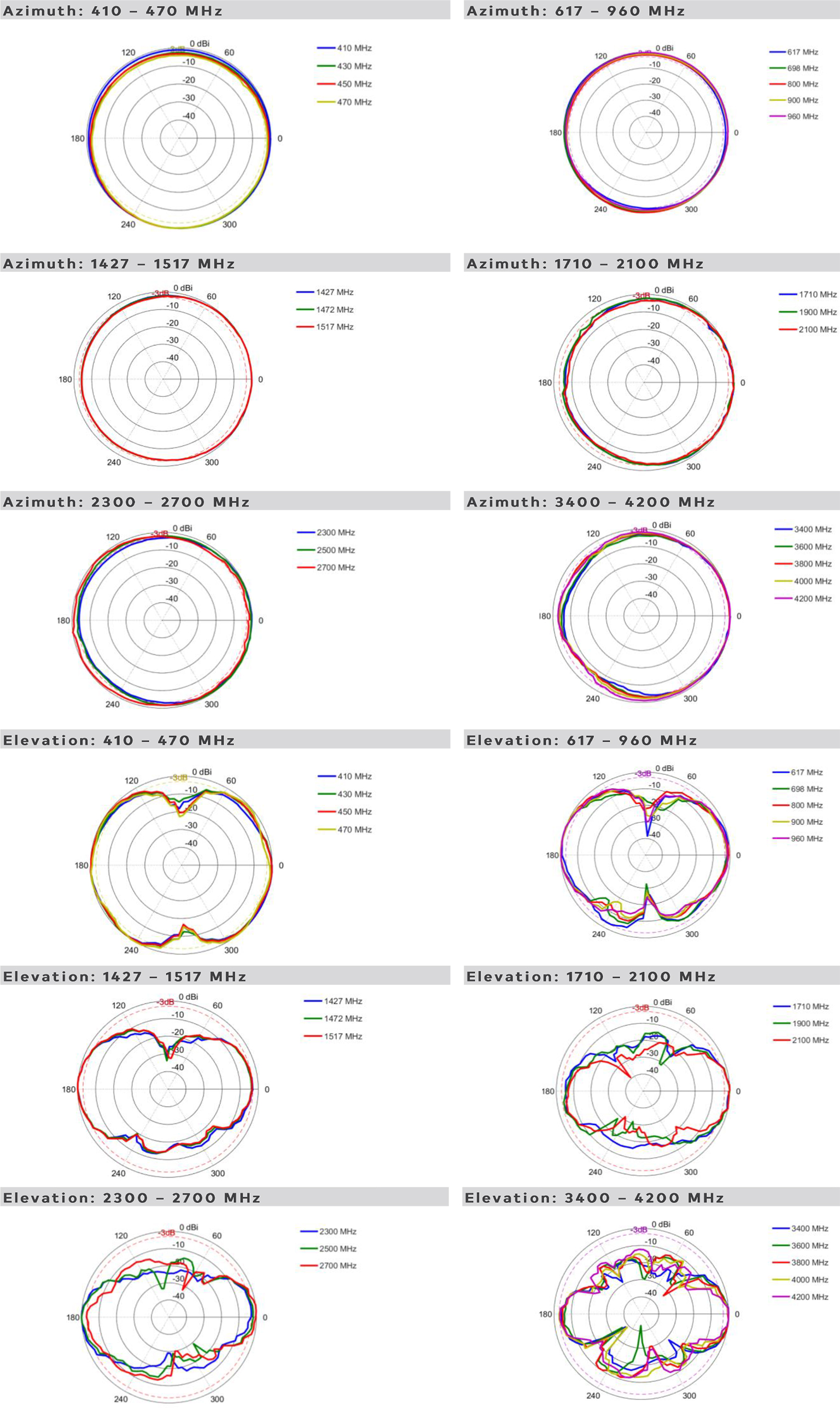

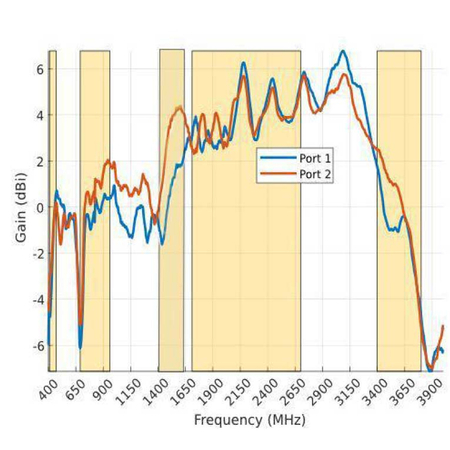

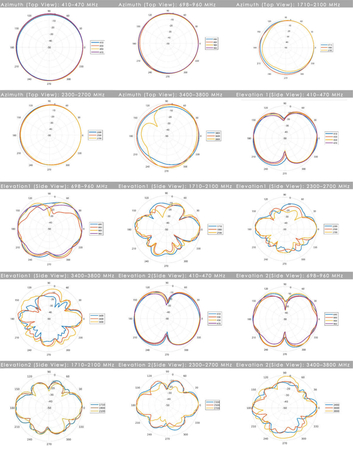

Charakterystyka wzmocnienia LTE/5G oparta na pomiarach
Poynting OMNI-402-5G (V2) oferuje rzeczywiste, mierzone wzmocnienie
dostosowane do pracy w szerokim zakresie częstotliwości:
–5 dBi @ 410–470 MHz
2 dBi @ 617–960 MHz
4.2 dBi @ 1427–1517 MHz
5.8 dBi @ 1710–2700 MHz
5.8 dBi @ 3400–4200 MHz
Taki rozkład zysku zapewnia stabilne połączenie danych LTE i 5G,
z naciskiem na pasma wyższe wykorzystywane w nowoczesnych sieciach komórkowych.

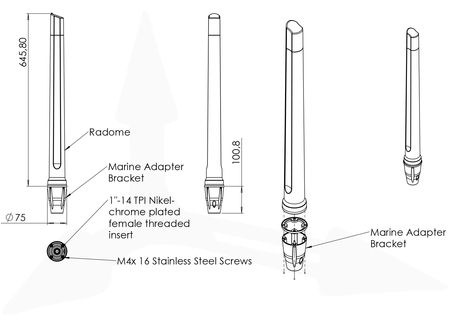

Rysunek techniczny
Specyfikacja techniczna – OMNI-402-5G (V2)
| Zakres częstotliwości |
410–470 MHz 617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz |
| Zysk (maks.) |
–5 dBi @ 410–470 MHz 2 dBi @ 617–960 MHz 4.2 dBi @ 1427–1517 MHz 5.8 dBi @ 1710–2700 MHz 5.8 dBi @ 3400–4200 MHz |
| VSWR | < 3:1 (w 90% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa pionowa |
| Przejście DC | Tak (DC short – path to ground) |
| Złącza / porty | 2 × SMA (M) – LTE/5G |
| MIMO | 2×2 MIMO |
| Kierunkowość | Dookólna |
| Odporność na wiatr | <160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP68 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 750 mm × Ø75 mm |
| Wymiary opakowania | 704 mm × 147 mm × 100 mm |
| Waga | 0.86 kg |
| Waga z opakowaniem | 1.72 kg |
| Materiał radomu | UV Stable Marine ASA |
| Kolor | Brilliant White (Pantone P 179-1C) |
| Typ montażu | Standard 1″–14 TPI (marine mount) oraz uchwyt ścienny/słupowy (BRKT-40 i L-bracket w zestawie) |
| Nazwa handlowa | OMNI-402-5G |
| Kod produktu | A-OMNI-0402-V2-01 |
| EAN | 6009710927120 |
| Antena | A-OMNI-0402-V2-01 |
| Elementy montażowe | Adapter morski 1″–14 TPI (BRKT-40) oraz L-bracket ze stali 316 – w zestawie (dla Ø 30–50 mm) |
| Kabel | Twin HDF 195, 2 m – zintegrowany z anteną |
