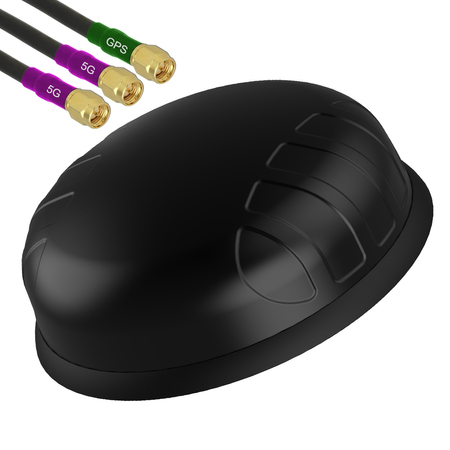

Antena 3w1 5G/GPS MIMO2x2 Poynting PUCK-4-V1
Poynting PUCK-4 - Antena LTE(MIMO 2x2), GPS(1 x SMA)
Jesteśmy autoryzowanym dystrybutorem marki Poynting – kupując u nas masz pewność, że otrzymujesz produkt pochodzący z oficjalnej sieci sprzedaży, z pełną gwarancją producenta i fachowym wsparciem technicznym.
Antena klasy inżynierskiej dla tych, którzy nie mogą pozwolić sobie na awarie – ani w pojeździe serwisowym, ani w instalacji przemysłowej, ani w środku lasu. Poynting PUCK-4-V1 to kompaktowa antena LTE zbudowana pod realne warunki pracy – odporna na wodę, wstrząsy, skrajne temperatury i wiatr do 220 km/h. Zaprojektowana z myślą o profesjonalnych systemach M2M, IoT, smart meteringu, automatyce i telemetrii, gdzie łączność musi być pewna – zawsze i wszędzie.
Najważniejsze cechy anteny Poynting PUCK-4
MIMO 2×2 dla LTE/5G – zysk do 6 dBi dla stabilniejszego sygnału i wyższych
prędkości w sieciach komórkowych
Wysokoczuły GPS/GLONASS (1× SMA) – wzmocnienie do 21 dBi dla szybkiego
ustalania pozycji i pewnego śledzenia
Szerokopasmowa praca 617–4200 MHz – w tym CBRS 3.5 GHz, gotowa na
dzisiejsze i przyszłe pasma
każdego operatora

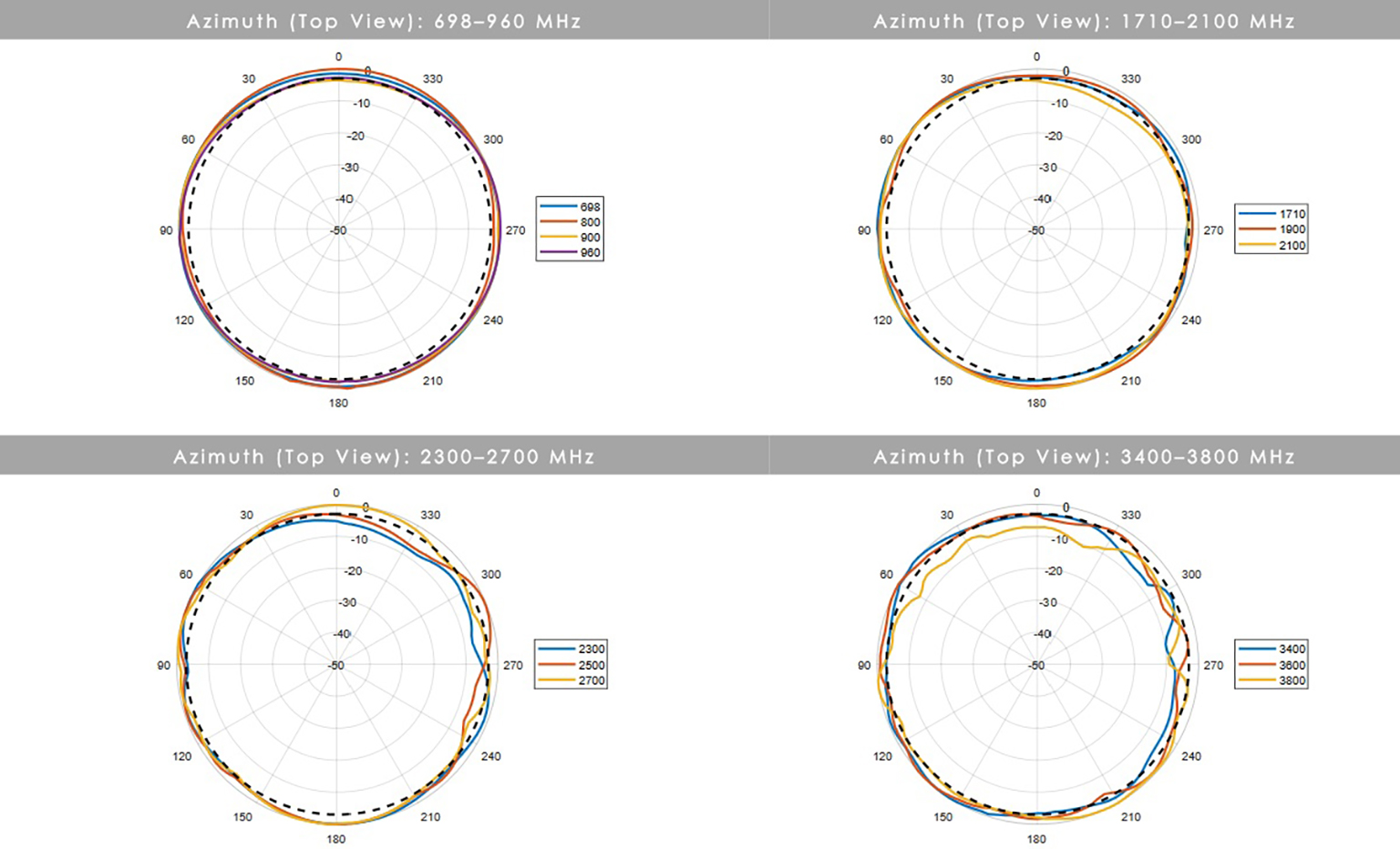

Dookólna charakterystyka promieniowania – pewne połączenie w ruchu: w pojazdach, łodziach i
systemach mobilnych
Wzmocniona odporność IP69K – przystosowana do pracy na zewnątrz, w deszczu, kurzu i przy
wysokim ciśnieniu
Odporna na ekstremalny wiatr – pewność stabilności połączenia nawet przy 220 km/h.
Kompaktowy rozmiar – idealna do miejsc z ograniczoną przestrzenią, nie rzuca się w oczy

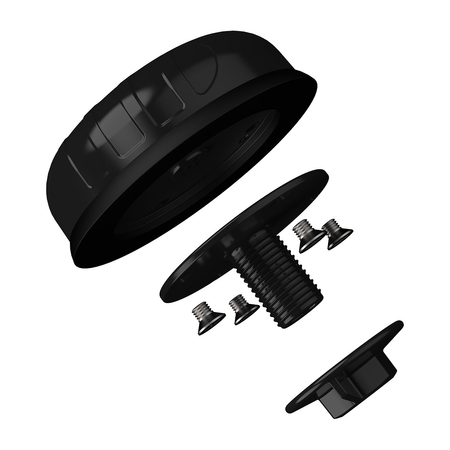

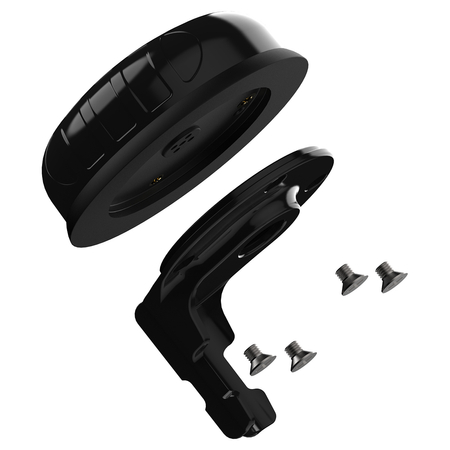

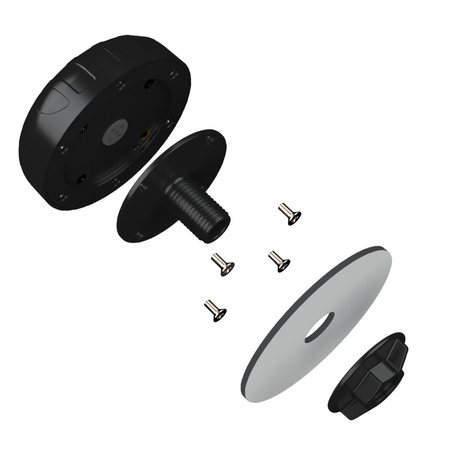

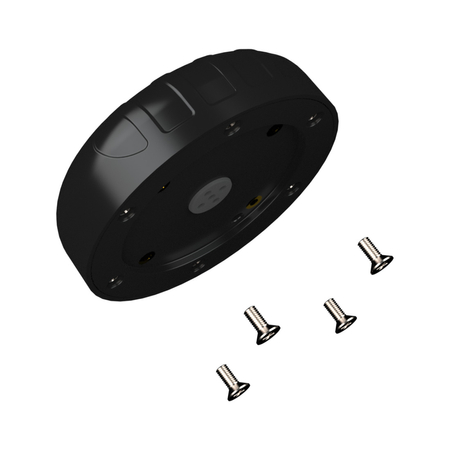

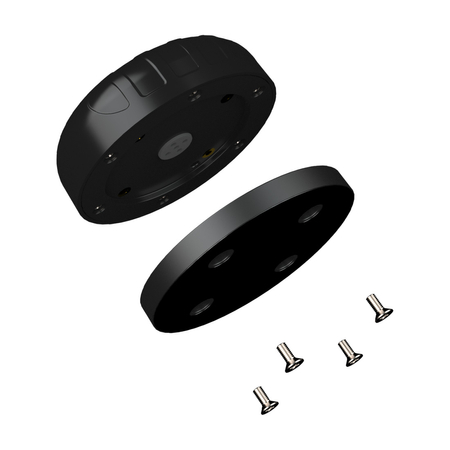

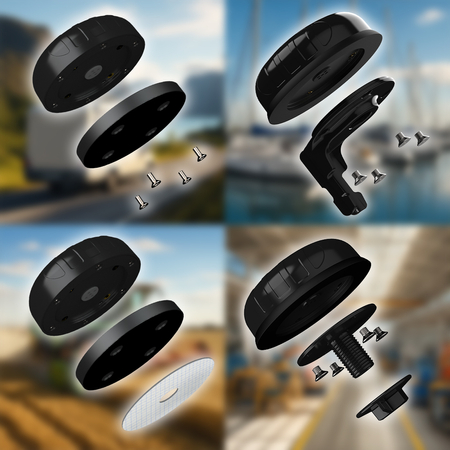

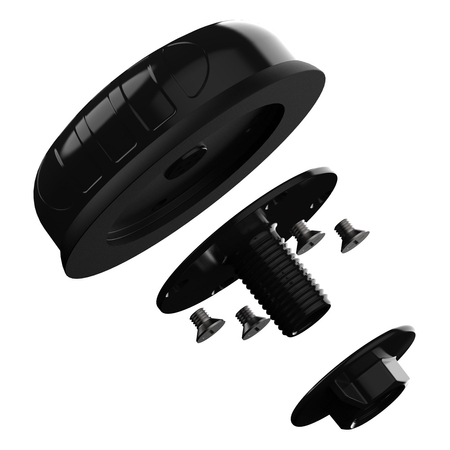

Różne opcje montażu – na słupku, ścianie, dachu, magnesem lub na płaskiej powierzchni
Złącze SMA i pełna zgodność z routerami LTE/5G – szybka i bezproblemowa instalacja, bez
przejściówek
PUCK-4-V1 – antena, którą wybierają profesjonaliści
Obudowa PUCK-4-V1 została wykonana z wytrzymałego tworzywa PC+ABS ze stabilizatorami UV, stosowanego m.in. w przemyśle lotniczym. To nie jest tani plastik – to powłoka, która latami wytrzymuje ekspozycję na słońce, bez ryzyka pęknięć, odbarwień czy degradacji materiału.
Antena z powodzeniem pracuje w środowiskach wykorzystujących LoRaWAN, NB-IoT, LTE-M, modbus RTU oraz inne protokoły M2M. Kompatybilna z urządzeniami marek takich jak Teltonika, Sierra Wireless, Advantech, MikroTik, Robustel. Podłączasz i działa!
Antena mobilna GSM PUCK-4-V1 to rozwiązanie dla tych, którzy biorą odpowiedzialność za to, co montują i chcą mieć pewność sprzętu z najwyżej półki.
Kompatybilność i łączność bez kompromisów

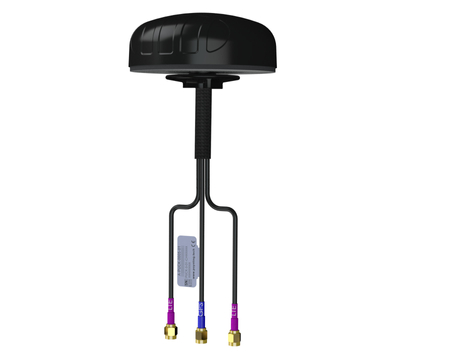

PUCK-4-V1 to kompaktowe, 3-w-1 rozwiązanie: MIMO 2×2 dla LTE/5G oraz dedykowany GPS/GLONASS. Obejmuje 617–4200 MHz (w tym CBRS 3,5 GHz), działa w 2G/3G/4G/5G, nie wymaga płaszczyzny masy i oferuje 3 złącza SMA (2× LTE, 1× GPS) dla łatwej integracji.
LTE/5G z MIMO 2×2
Stabilne łącze w całym zakresie 617–4200 MHz; popularne pasma 700/800/1800/2600/3600 MHz (m.in.
B1/B3/B7/B20/B28, n77/n78). Zysk do 6 dBi poprawia zasięg i prędkości w aplikacjach
mobilnych i M2M/IoT.

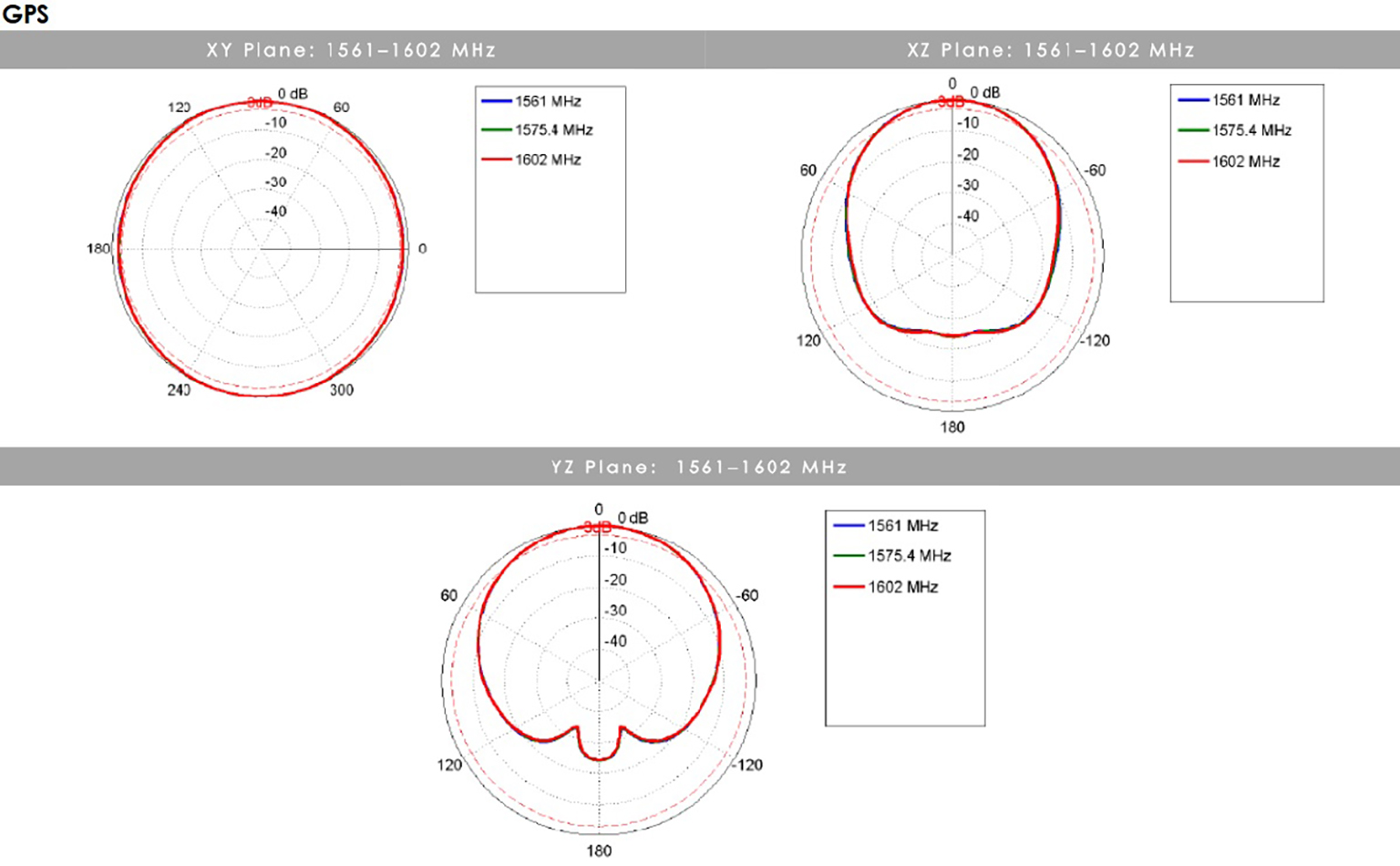

GPS/GLONASS
Dedykowany tor GNSS (1× SMA) z wzmocnieniem do 21 dBi – szybka
akwizycja pozycji i stabilne śledzenie trasy.
Odporna na trudne warunki – IP69K i IK10
PUCK-4-V1 to antena zaprojektowana do pracy w każdych warunkach – deszcz, śnieg, pył, słońce czy wibracje jej nie straszne. Spełnia normy IP69K i IK10, co oznacza pełną odporność na wodę pod ciśnieniem, pył i uszkodzenia mechaniczne. Może działać w temperaturach od -40 °C do +80 °C, więc sprawdzi się zarówno zimą w górach, jak i latem na budowie. Dodatkowo obudowa odporna na promieniowanie UV zabezpiecza ją przed degradacją w nasłonecznionych miejscach.
Stabilność nawet w ekstremalnym wietrze
PUCK-4-V1 została przetestowana pod kątem wytrzymałości na wiatr do 220 km/h, co potwierdzają liczne próby laboratoryjne i testy w tunelach aerodynamicznych. Oznacza to, że antena zachowuje pełną stabilność nawet podczas burzy czy jazdy z dużą prędkością – bez ryzyka utraty połączenia czy uszkodzenia.
Dla kogo antena PUCK-4-V1 to strzał w dziesiątkę?
Szukasz anteny, która działa niezawodnie w terenie, fabryce albo na wodzie? PUCK-4-V1 sprawdzi się m.in. w:

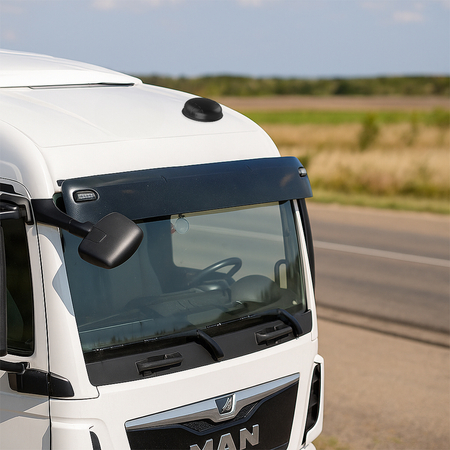

• pojazdach specjalnych i flotowych – zapewnia stabilne LTE w ciężarówkach, karetkach,
maszynach budowlanych
• systemach smart meteringu – idealna do zdalnych liczników i urządzeń pomiarowych
• monitoringu i systemach M2M – niezawodna transmisja danych między maszynami, nawet w
trudnych warunkach
• rolnictwie precyzyjnym – działa na maszynach rolniczych i w odległych gospodarstwach

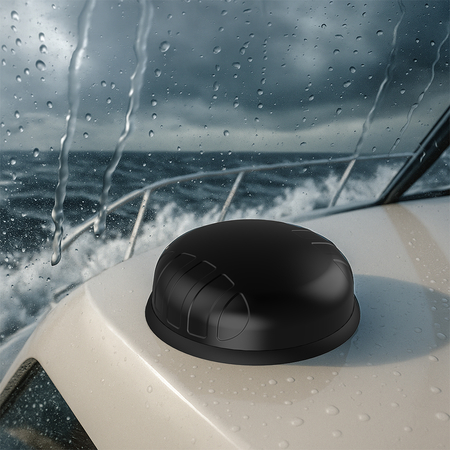

• instalacjach morskich i portowych – odporna na sól, wodę i wstrząsy
• sieciach przemysłowych i automatyce – do urządzeń IoT w halach, magazynach, kontenerach

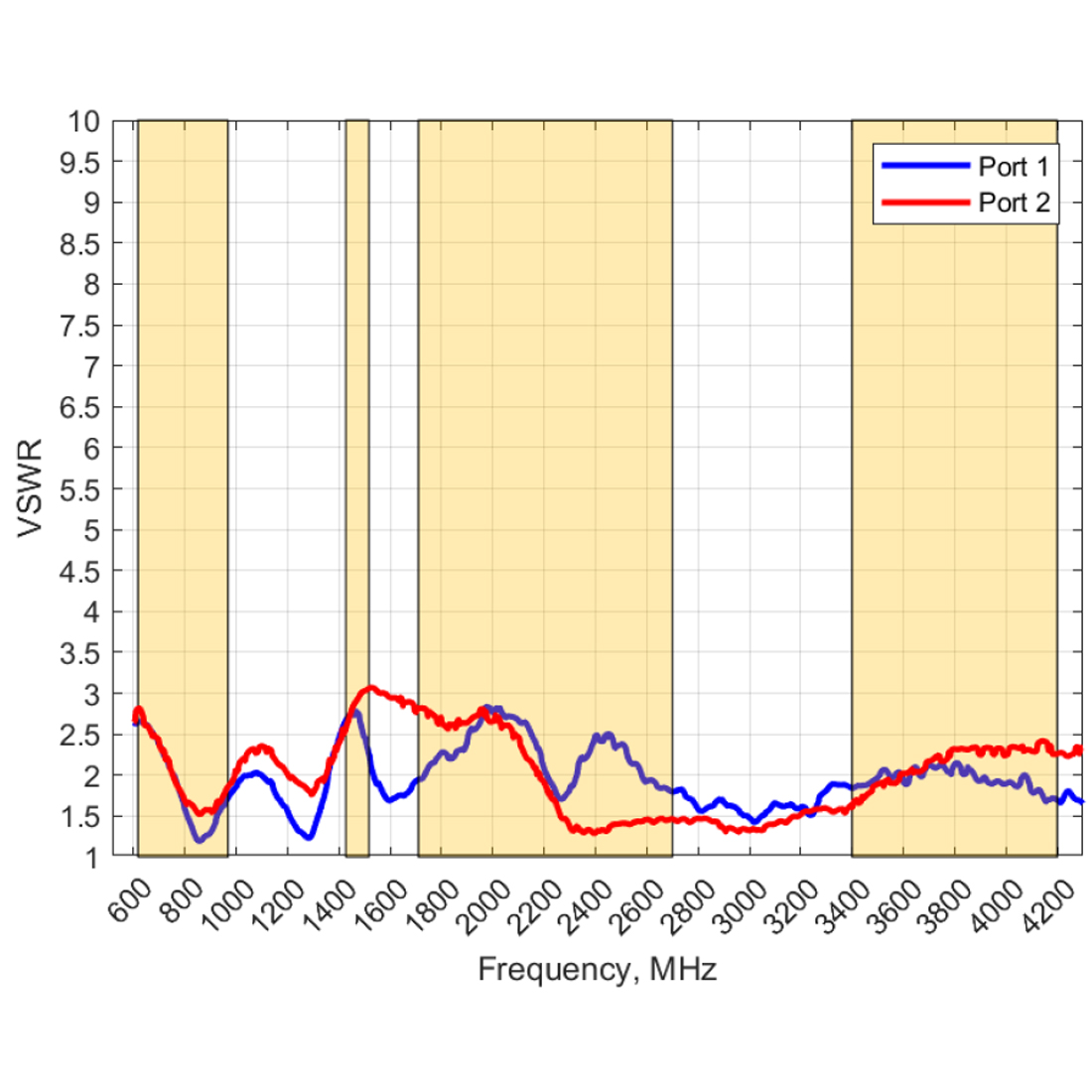

Stabilność sygnału LTE – współczynnik fali napięcia VSWR
PUCK-4 utrzymuje bardzo dobry VSWR ≤ 2.5:1 w ok. 90% pasm roboczych, co oznacza niewielkie straty mocy i pewną transmisję w całym zakresie 617–4200 MHz.

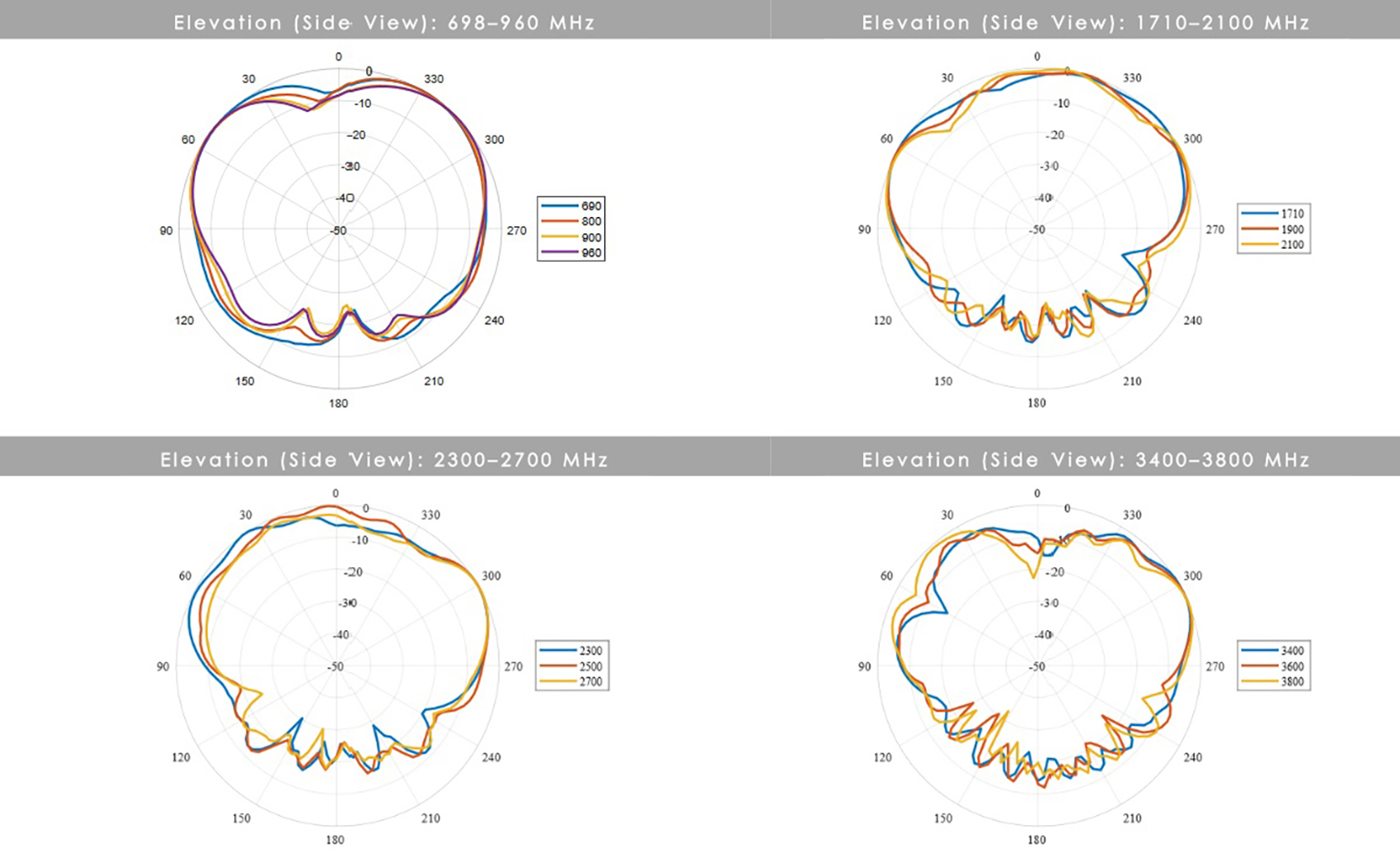

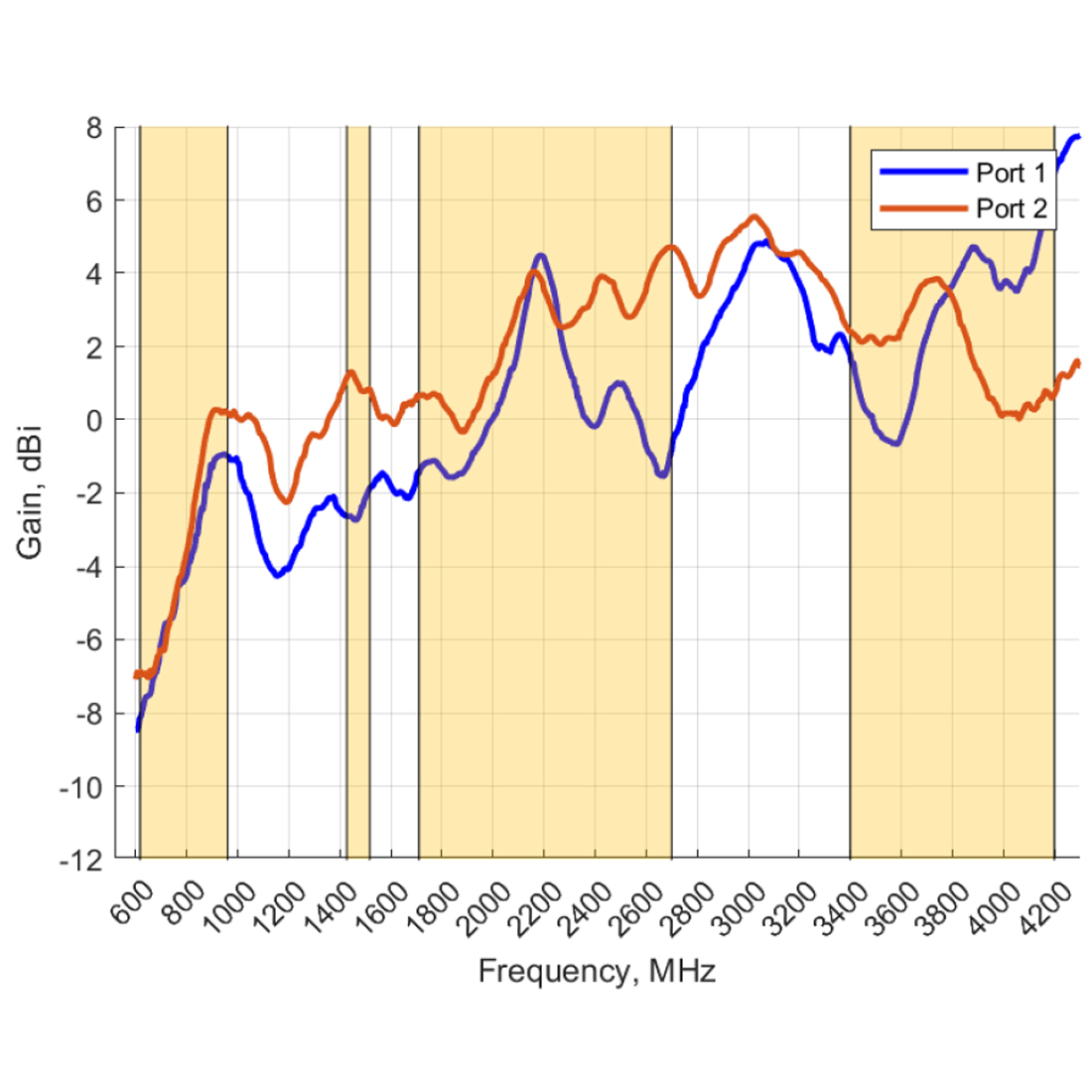

Realne wzmocnienie sygnału LTE dla szerokiego zakresu pasm
Antena do maszyn PUCK-4 oferuje imponujące wzmocnienie sygnału, osiągając aż 6 dBi w wyższych pasmach 5G (3400–4200 MHz). Dla pasm LTE zyski wynoszą odpowiednio: 2 dBi (1427–1517 MHz), 7 dBi (1710–2700 MHz). Takie parametry oznaczają lepszy zasięg, większą stabilność i antena Poynting PUCK-4-V1 do zastosowań przemysłowych szybsze transfery – nawet w trudnych lokalizacjach lub w ruchu.
Specyfikacja techniczna – PUCK-4-V1
| Zakres częstotliwości | 617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz |
| Zysk (maks., Port 1 & 2) |
0 dBi @ 617–960 MHz 1 dBi @ 1427–1517 MHz 5 dBi @ 1710–2700 MHz 6 dBi @ 3400–4200 MHz |
| VSWR Port 1 & 2 | ≤2.5:1 w ok. 90% pasma |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa, pionowa |
| Tłumienie kabla | 0.56 dB/m @ 900 MHz 0.785 dB/m @ 1800 MHz 1.2 dB/m @ 3000 MHz |
| Przejście DC | Tak (DC short) |
| Zakres częstotliwości | 1575.42 MHz / 1600 MHz |
| Zysk (maks.) | 21 ± 2 dBi |
| VSWR | ≤1.5:1 |
| Napięcie / Prąd (DC) | 2.7–3.3 V / 5–15 mA |
| Współczynnik szumów | ≤1.5 dB |
| Impedancja / Polaryzacja | 50 Ω / RHCP |
| Tłumienie poza pasmem filtra | ≥12 dB (f0 + 50 MHz), ≥16 dB (f0 − 50 MHz) |
| Maks. moc | 50 W |
| Tłumienie kabla | 0.71 dB/m @ 1500 MHz |
| Złącza | 2 × LTE, 1 × GPS |
| MIMO | 2×2 (LTE/5G) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤220 km/h |
| Zakres temp. pracy / składowania | -40°C…+80°C / -40°C…+80°C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP69K |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy / składowania | Do 98% / 5–95% (bez kondensacji) |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10 |
| Zgodność | CE, RoHS |
| Wymiary produktu | Ø99.3 mm × 36 mm |
| Wymiary opakowania | 150 × 150 × 120 mm |
| Waga / z opakowaniem | 0.523 kg / 0.654 kg |
| Materiał / kolor | PC+ABS / czarny |

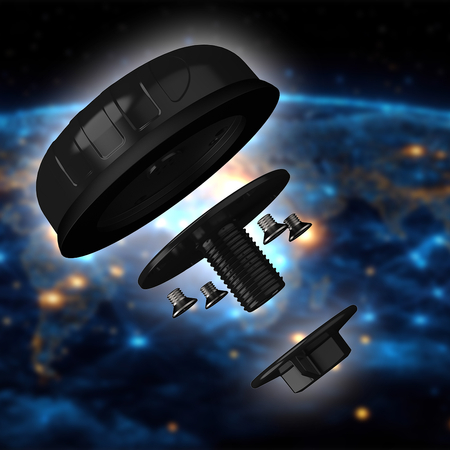

| Typ montażu | Ø20 gwintowany trzpień, montaż na słupku, ścianie, powierzchni, magnetyczny |
| Nazwa handlowa | PUCK-4-V1 |
| Kod produktu | A-PUCK-0004-V1-01 |
| Numer EAN | 6009880915224 |
| Antena | A-PUCK-0004-V1-01 |
| Uchwyty | Ø20 gwintowane trzpienie (do 60 mm grubości mocowania), taśma do montażu powierzchniowego, podstawa magnetyczna |
| Adaptery | brak |

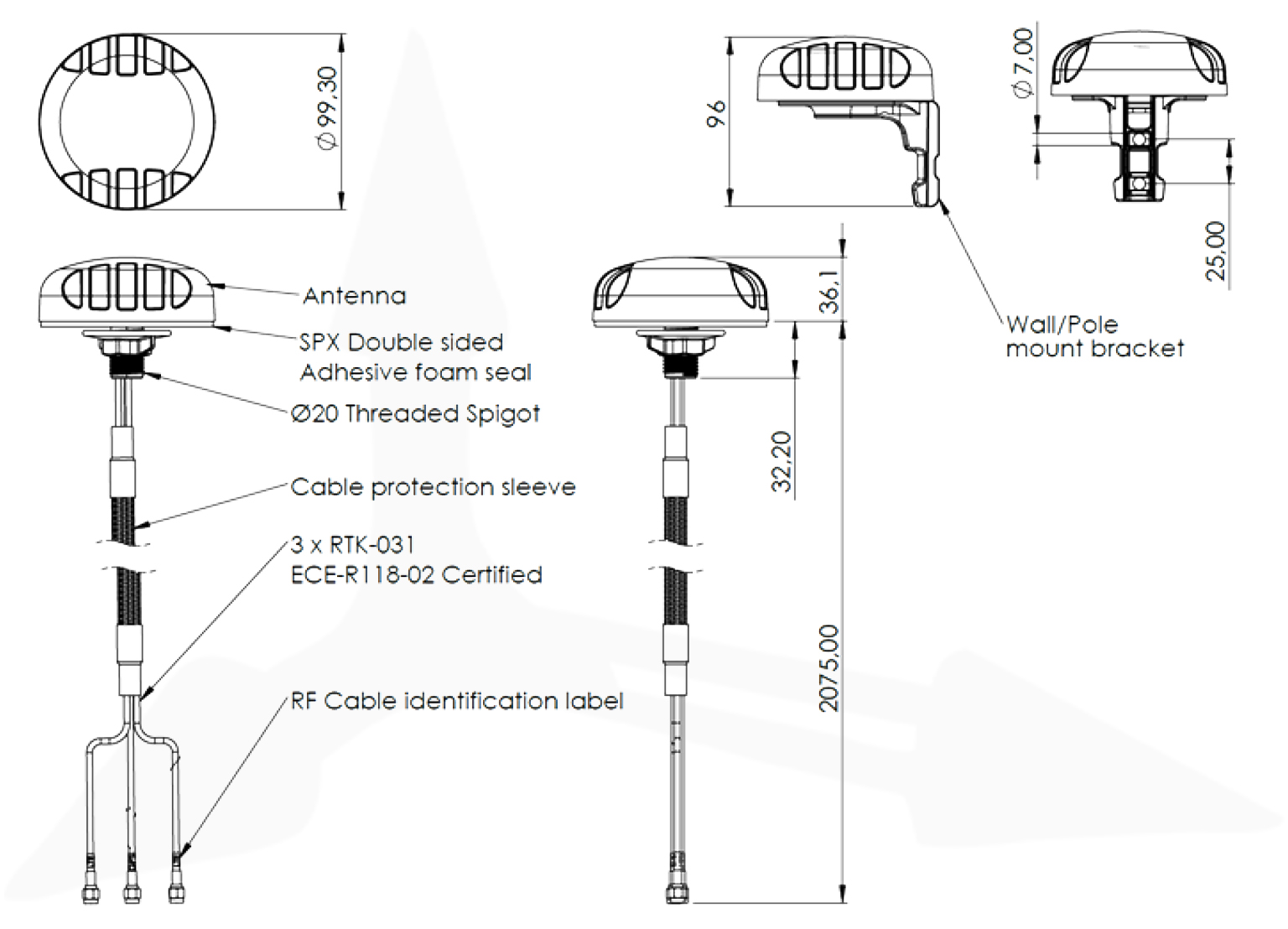

Rysunek techniczny
PUCK-4 – materiały wideo
Prezentacja
Unboxing
Test wysokiego napięcia

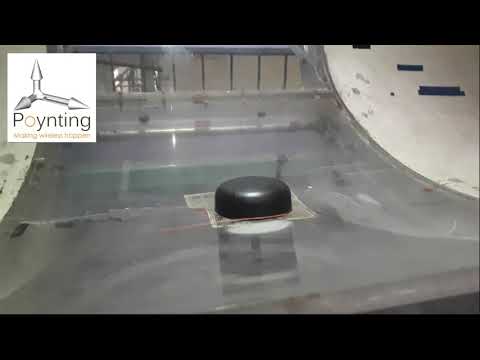

Test w tunelu aerodynamicznym
Test wytrzymałości
Konstruowanie 4×4 MIMO
