Antena 3w1 5G/WiFi/GPS SISO Poynting PUCK-3-V2
Poynting PUCK-3-V2 – antena LTE(SISO), Wi-Fi(SISO), GPS(SISO)
Jesteśmy autoryzowanym dystrybutorem marki Poynting – kupując u nas masz pewność, że otrzymujesz produkt pochodzący z oficjalnej sieci sprzedaży, z pełną gwarancją producenta i fachowym wsparciem technicznym.
Antena klasy inżynierskiej dla tych, którzy nie mogą pozwolić sobie na awarie – ani w pojeździe serwisowym, ani w instalacji przemysłowej, ani w środku lasu. Poynting PUCK-3-V2 to kompaktowa antena LTE/Wi-Fi/GPS zbudowana pod realne warunki pracy – odporna na wodę, wstrząsy, skrajne temperatury i wiatr do 220 km/h. Zaprojektowana z myślą o profesjonalnych systemach M2M, IoT, smart meteringu, automatyce i telemetrii, gdzie łączność musi być pewna – zawsze i wszędzie.
Najważniejsze cechy anteny Poynting PUCK-3-V2
LTE/5G (SISO) – zysk do 5.5 dBi dla stabilnego sygnału i lepszego
zasięgu
Wi-Fi (SISO 2,4/5–7,2 GHz) – zysk do 4.5 dBi, pełna zgodność z Wi-Fi
4/5/6/6E
Wysokoczuły GPS/GLONASS – aktywne LNA do 20 ± 3 dBi dla szybkiego
ustalania pozycji
Szerokopasmowa praca LTE – 617–6000 MHz, w tym pasma B1/B3/B7/B20/B28, n77/n78

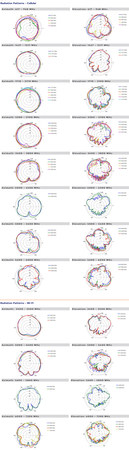

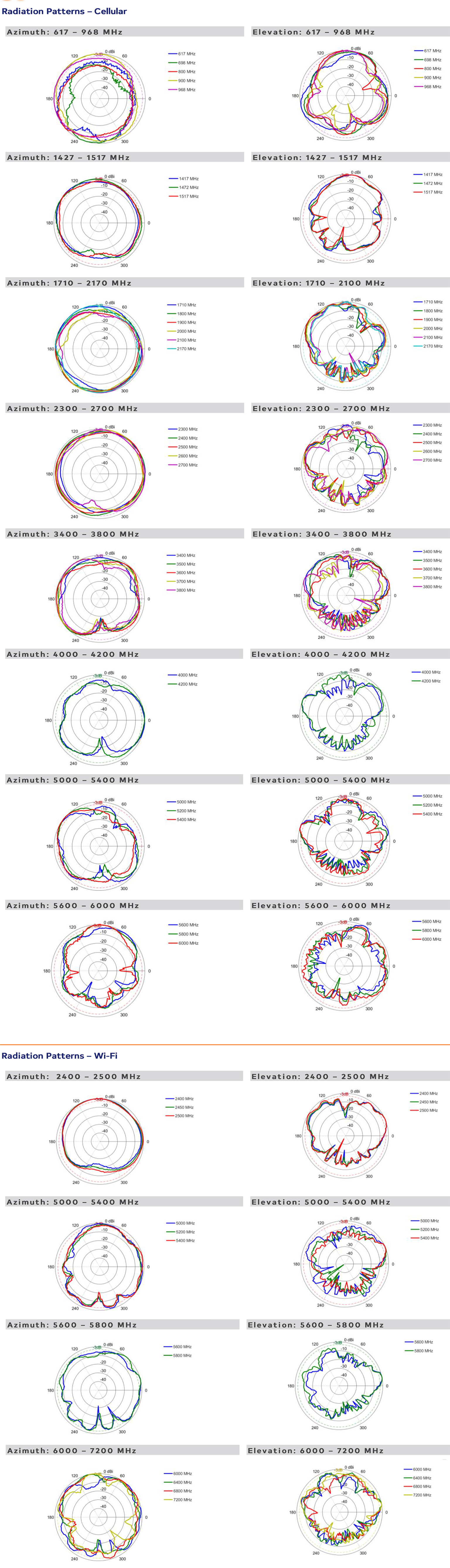

Dookólna charakterystyka promieniowania – pewne połączenie w ruchu: w pojazdach, łodziach i
systemach mobilnych
Odporność IP69K i IK10 – w pełni przystosowana do pracy na zewnątrz, w deszczu, kurzu i
przy wibracjach
Stabilność przy wietrze do 220 km/h – bezpieczeństwo pracy nawet w ekstremalnych
warunkach

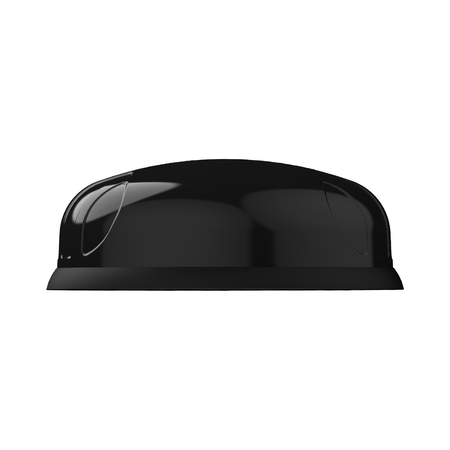

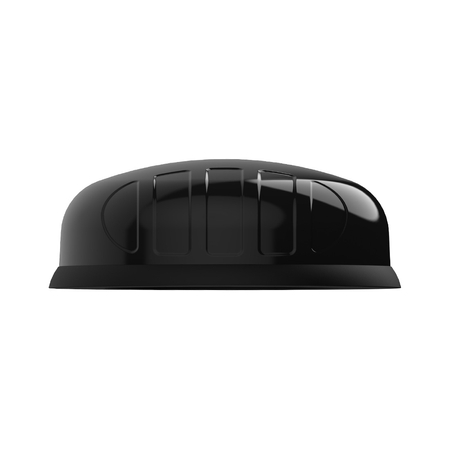

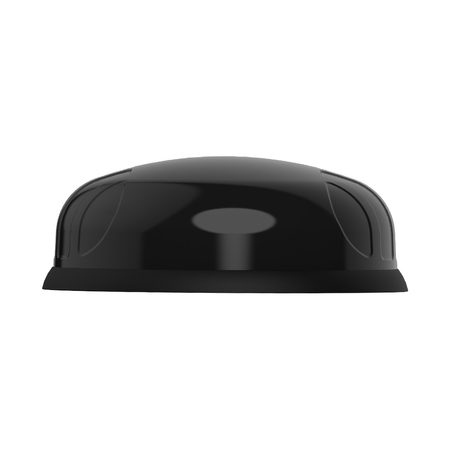

Kompaktowy rozmiar – niskoprofilowa konstrukcja, idealna tam, gdzie liczy się dyskrecja

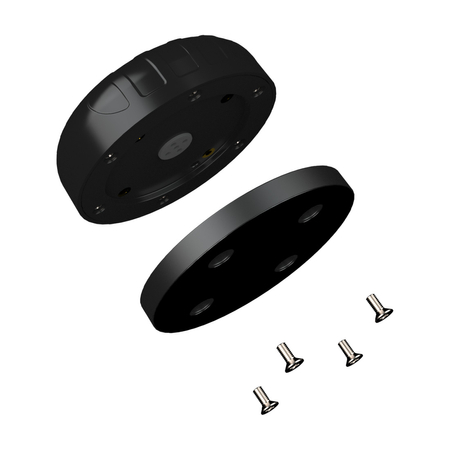

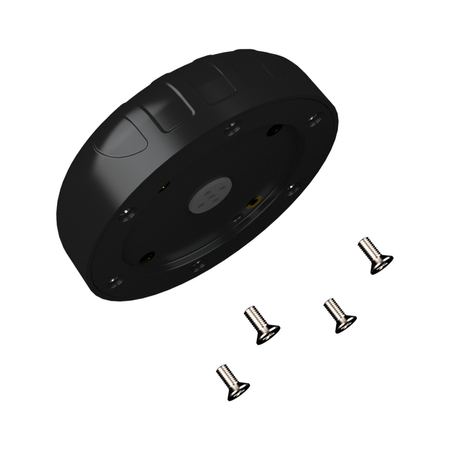

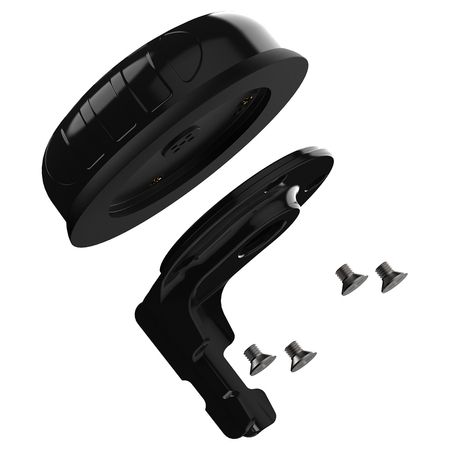

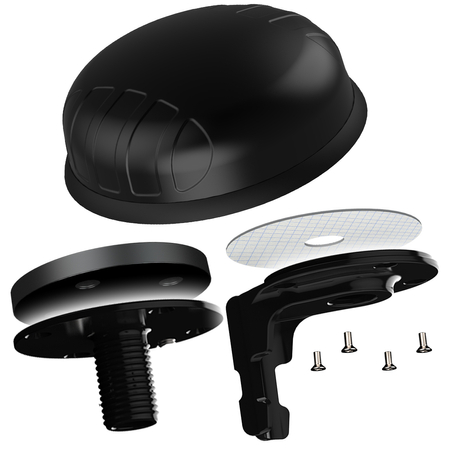

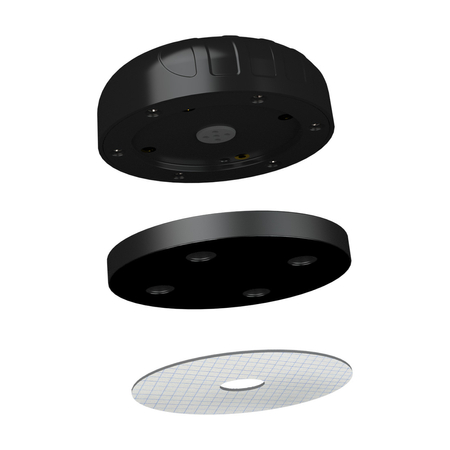

Sześć opcji montażu – słupek pionowy/poziomy, ściana, dach, magnes, powierzchnia płaska

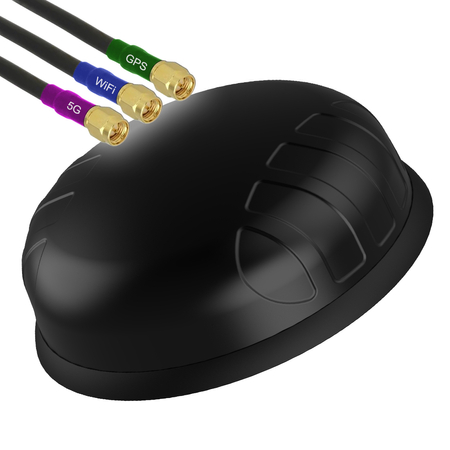

3 × złącze SMA – prosta integracja z routerami LTE/5G, modułami Wi-Fi i odbiornikami GPS
PUCK-3-V2 – antena, którą wybierają profesjonaliści
Obudowa PUCK-3-V2 została wykonana z wytrzymałego tworzywa PC+ABS ze stabilizatorami UV, stosowanego m.in. w przemyśle lotniczym. To nie jest tani plastik – to powłoka, która latami wytrzymuje ekspozycję na słońce, bez ryzyka pęknięć, odbarwień czy degradacji materiału.
Antena z powodzeniem pracuje w środowiskach wykorzystujących LoRaWAN, NB-IoT, LTE-M, modbus RTU oraz inne protokoły M2M. Kompatybilna z urządzeniami marek takich jak Teltonika, Sierra Wireless, Advantech, MikroTik, Robustel. Podłączasz i działa!
Antena mobilna GSM PUCK-3-V2 to rozwiązanie dla tych, którzy biorą odpowiedzialność za to, co montują i chcą mieć pewność sprzętu z najwyżej półki.
Kompatybilność i łączność bez kompromisów
PUCK-3-V2 to kompaktowe, 3-w-1 rozwiązanie: LTE/5G, Wi-Fi oraz dedykowany GPS/GLONASS. Obejmuje szerokie pasmo 617–6000 MHz, wspiera technologie 2G/3G/4G/5G i nie wymaga płaszczyzny masy. Do integracji przewidziano 3 złącza SMA – osobno dla LTE, Wi-Fi i GPS.
LTE/5G
Stabilne łącze w całym zakresie 617–6000 MHz, z zyskiem do 5.5 dBi
w wyższych pasmach 5G. Obsługa popularnych częstotliwości (np. 700/800/1800/2600/3600 MHz) zapewnia
pewną transmisję danych w aplikacjach mobilnych i IoT/M2M.
Wi-Fi
Obsługa pasm 2,4 GHz i 5–7,2 GHz (standardy Wi-Fi 4/5/6/6E), z
realnym zyskiem do 4.5 dBi. To oznacza stabilne połączenia, lepszy zasięg i odporność
na zakłócenia.
GPS/GLONASS
Dedykowany tor GNSS z aktywnym wzmacniaczem (LNA do 20 ± 3 dBi), co
gwarantuje szybki czas akwizycji pozycji i niezawodne śledzenie trasy.
Odporna na trudne warunki – IP69K i IK10
PUCK-3-V2 to antena zaprojektowana do pracy w każdych warunkach – deszcz, śnieg, pył, słońce czy wibracje jej nie straszne. Spełnia normy IP69K i IK10, co oznacza pełną odporność na wodę pod ciśnieniem, pył i uszkodzenia mechaniczne. Może działać w temperaturach od −40 °C do +80 °C, więc sprawdzi się zarówno zimą w górach, jak i latem na budowie. Dodatkowo obudowa odporna na promieniowanie UV zabezpiecza ją przed degradacją w nasłonecznionych miejscach.
Stabilność nawet w ekstremalnym wietrze
PUCK-3-V2 została przetestowana pod kątem wytrzymałości na wiatr do 220 km/h, co potwierdzają testy laboratoryjne. Antena zachowuje stabilność nawet podczas burzy czy jazdy z dużą prędkością – bez ryzyka utraty połączenia lub uszkodzenia.
Dla kogo antena PUCK-3-V2 to strzał w dziesiątkę?
Szukasz anteny, która działa niezawodnie w terenie, fabryce albo na wodzie?
PUCK-3-V2 sprawdzi się m.in. w:

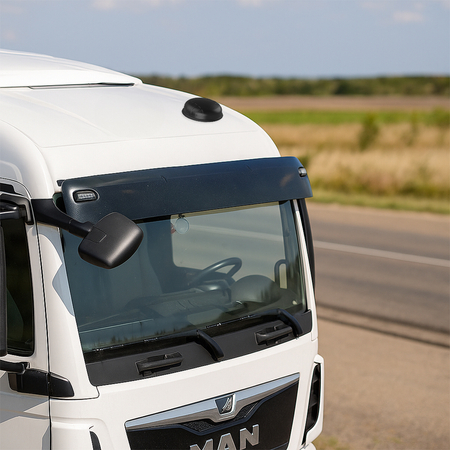

• pojazdach specjalnych i flotowych – zapewnia stabilne LTE i GPS w ciężarówkach,
karetkach, maszynach budowlanych
• systemach smart meteringu – idealna do zdalnych liczników i urządzeń pomiarowych
• monitoringu i systemach M2M – niezawodna transmisja danych między maszynami, nawet w
trudnych warunkach
• rolnictwie precyzyjnym – działa na maszynach rolniczych i w odległych gospodarstwach

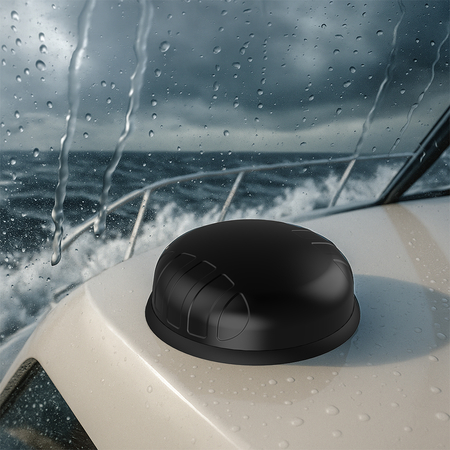

• instalacjach morskich i portowych – odporna na sól, wodę i wstrząsy
• sieciach przemysłowych i automatyce – do urządzeń IoT w halach, magazynach, kontenerach

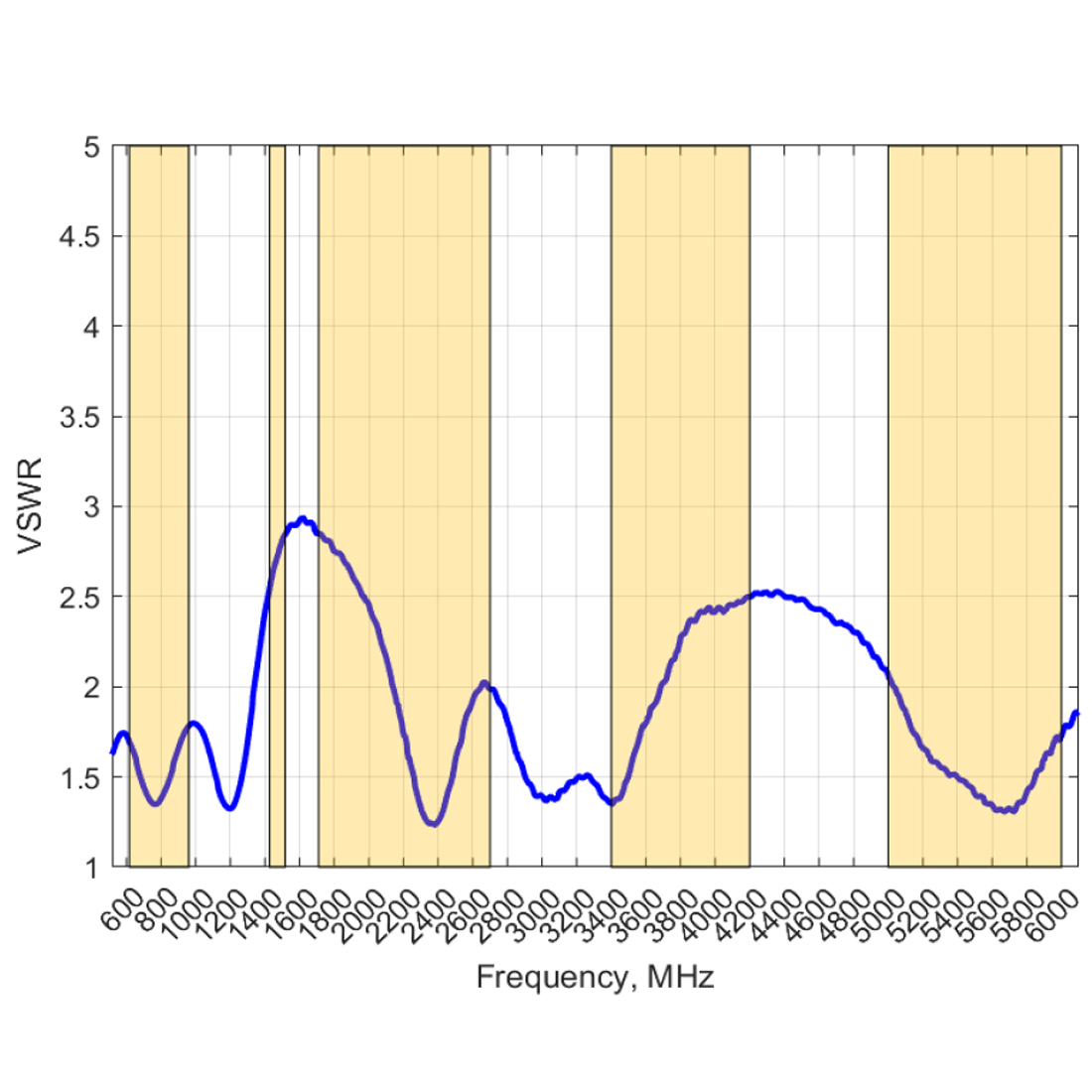

Stabilność sygnału LTE – współczynnik fali napięcia VSWR
PUCK-3-V2 utrzymuje bardzo dobry VSWR ≤ 2.5:1 w ok. 90% pasm roboczych (617–6000 MHz), co oznacza niewielkie straty mocy i pewną transmisję danych w całym zakresie częstotliwości LTE/5G.

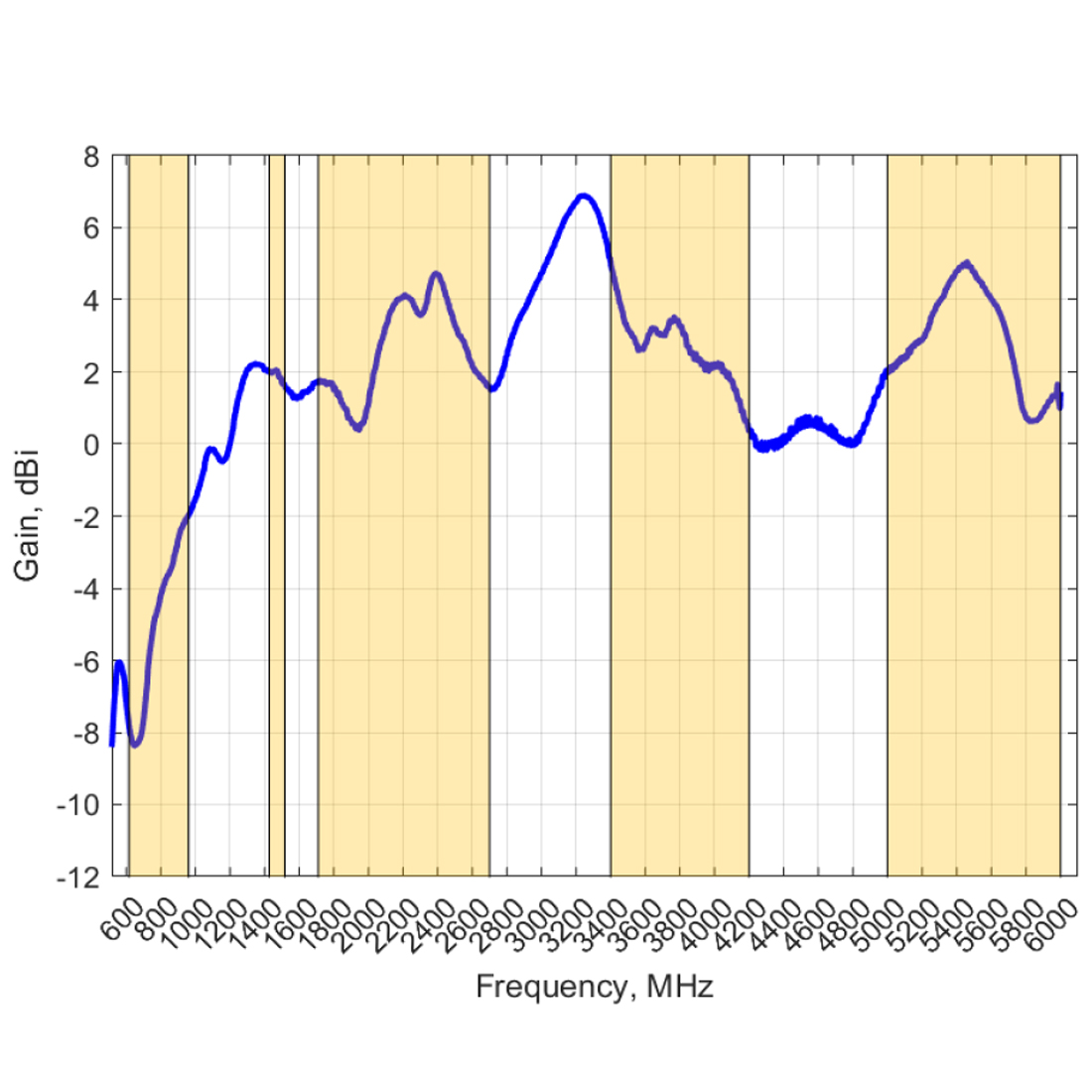

Realne wzmocnienie sygnału LTE/5G dla szerokiego zakresu pasm
PUCK-3-V2 oferuje stabilne wzmocnienie sygnału w całym zakresie 617–6000 MHz. Zysk anteny wynosi odpowiednio: −2 dBi (617–960 MHz), 2 dBi (1427–1517 MHz), 4.5 dBi (1710–2700 MHz), 5.5 dBi (3400–4200 MHz) oraz 5 dBi (5000–6000 MHz). Takie parametry zapewniają większy zasięg, stabilność połączenia i lepsze transfery danych – także w trudnych lokalizacjach lub w ruchu.

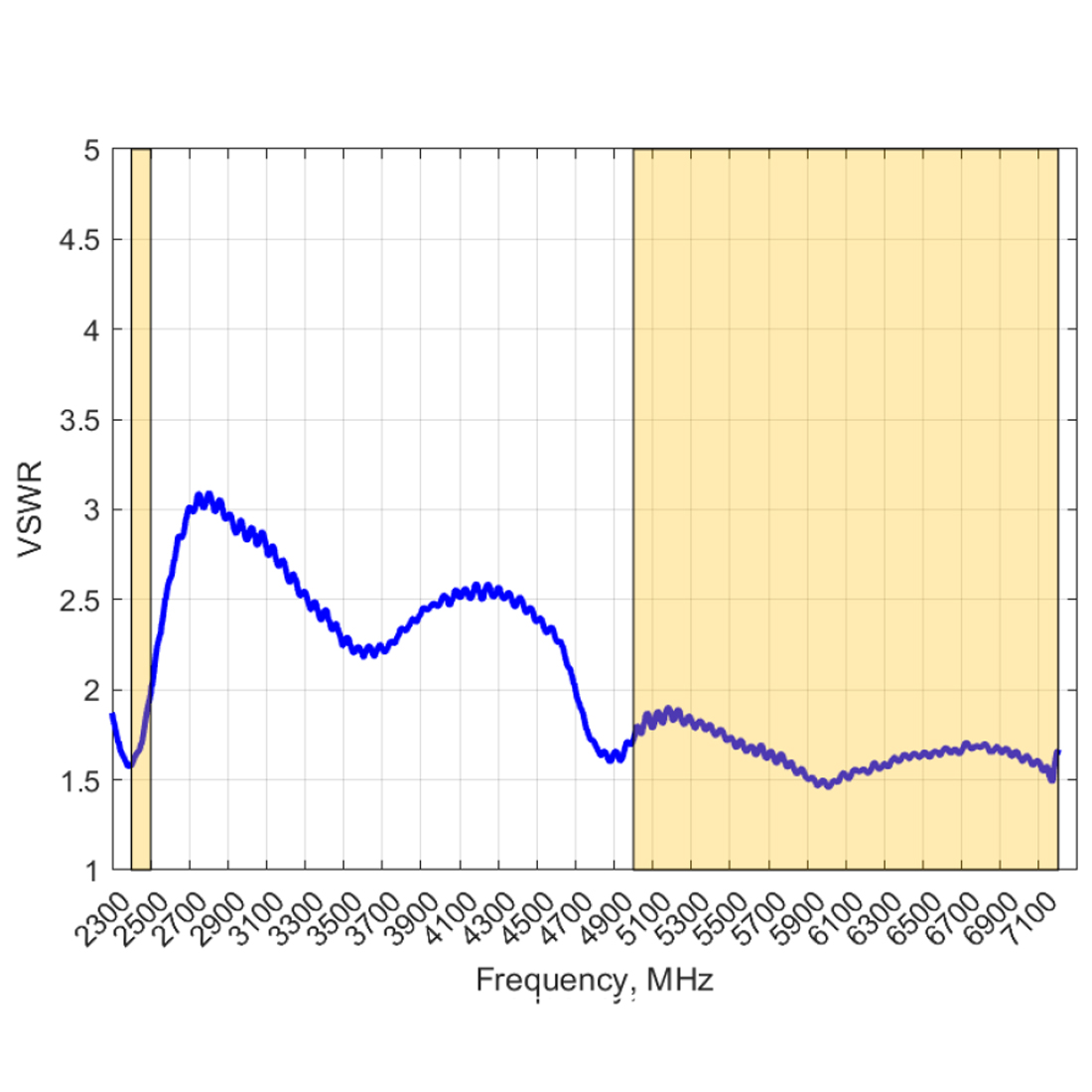

Stabilność sygnału Wi-Fi – współczynnik fali napięcia VSWR
PUCK-3-V2 utrzymuje bardzo dobry VSWR < 2:1 w ok. 95% pasm Wi-Fi (2,4 oraz 5–7,2 GHz), co oznacza wysoką skuteczność przesyłu mocy i minimalne odbicia sygnału. Dzięki temu połączenie Wi-Fi pozostaje stabilne i niezawodne w szerokim zakresie częstotliwości.

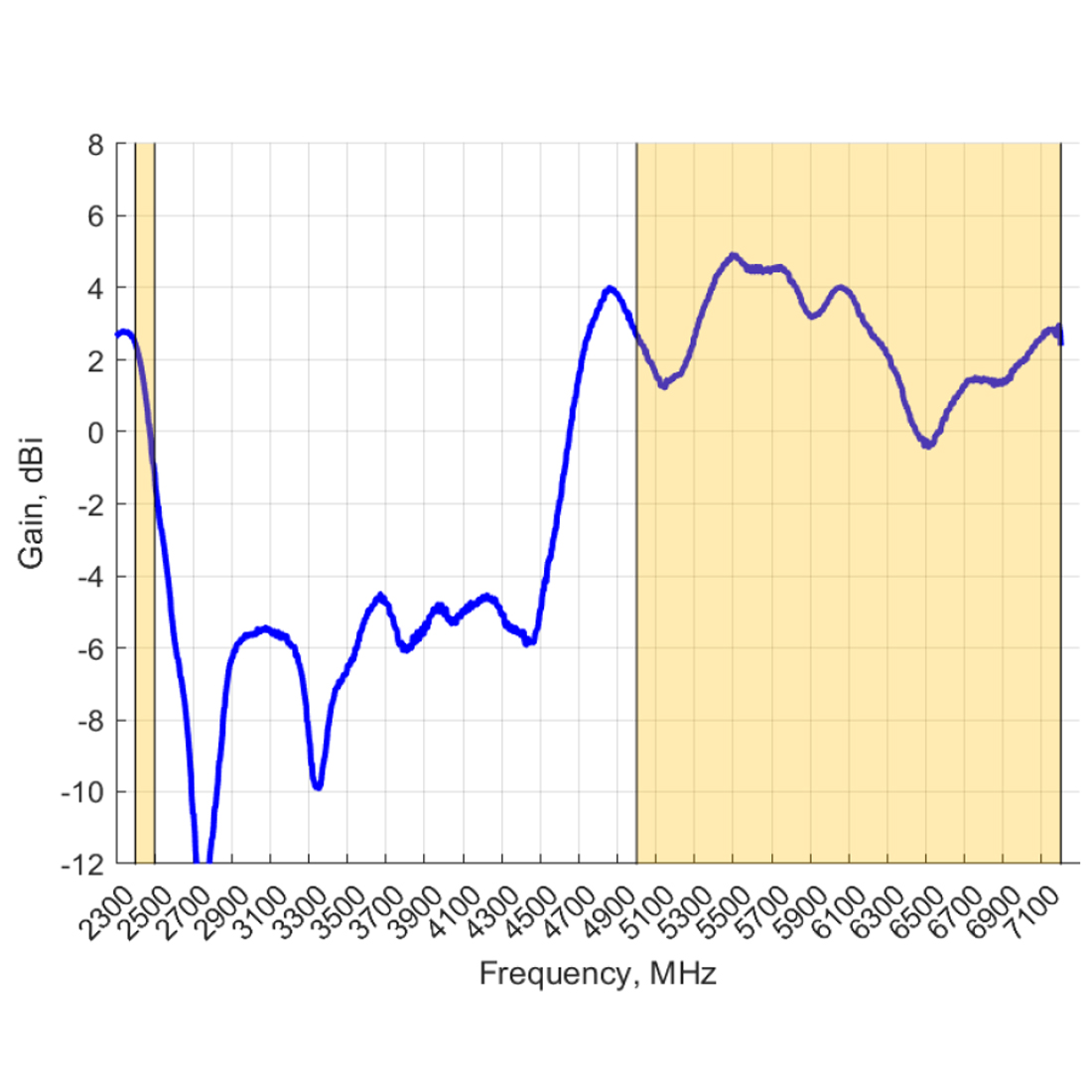

Realne wzmocnienie sygnału Wi-Fi w dwóch pasmach
PUCK-3-V2 oferuje szczytowy zysk 4,5 dBi w pasmach 5,0–7,2 GHz oraz 2 dBi w zakresie 2,4–2,5 GHz. Takie parametry przekładają się na stabilne połączenia, większy zasięg i lepsze prędkości transmisji w standardach Wi-Fi 4/5/6/6E.

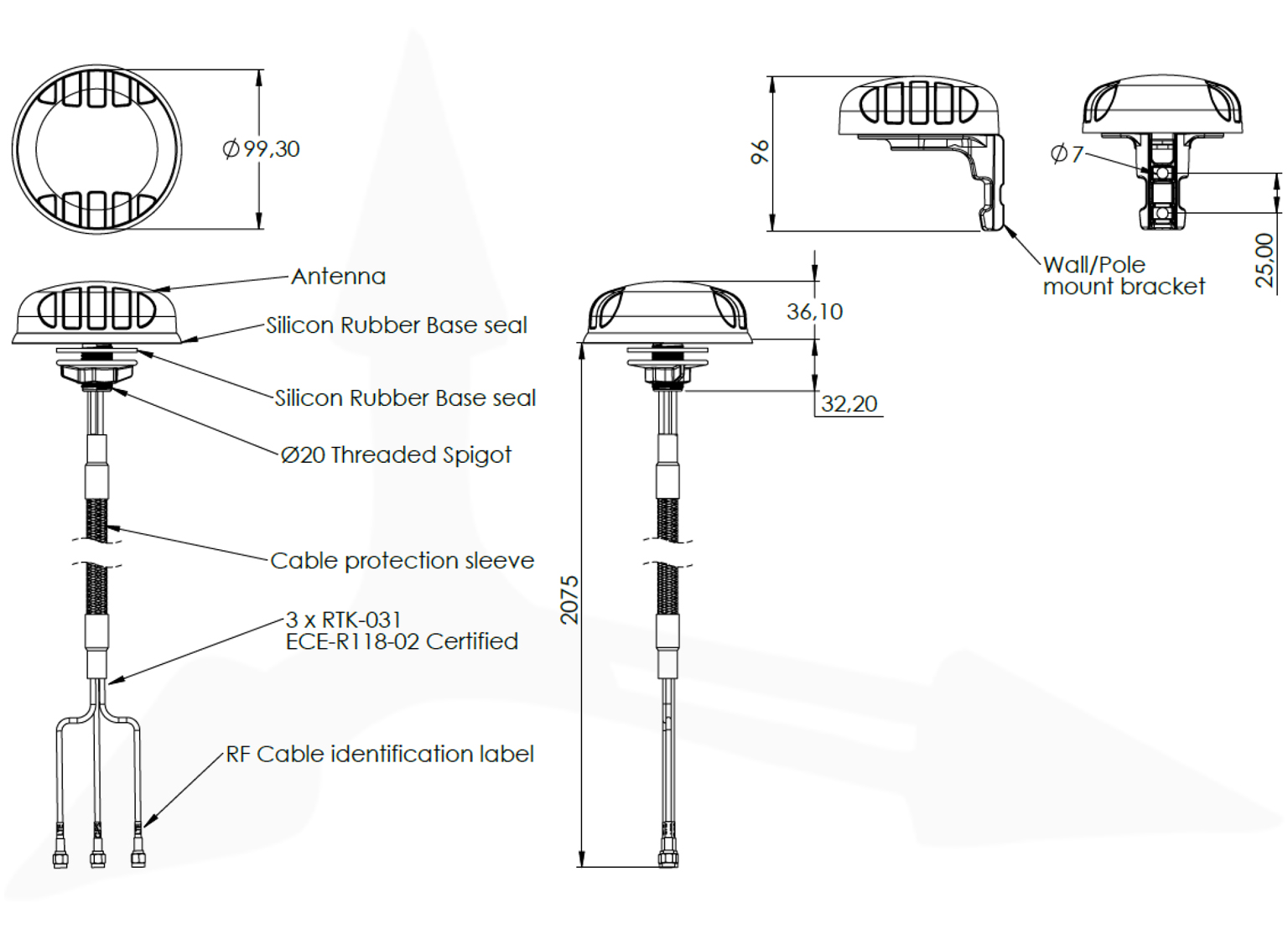

Rysunek techniczny
Specyfikacja techniczna – PUCK-3-V2
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz 5000–6000 MHz |
| Zysk (maks.) |
−2 dBi @ 617–960 MHz 2 dBi @ 1427–1517 MHz 4.5 dBi @ 1710–2700 MHz 5.5 dBi @ 3400–4200 MHz 5 dBi @ 5000–6000 MHz |
| VSWR | ≤2.5:1 na ~90% pasma |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa, pionowa |
| Tłumienie kabla |
0.56 dB/m @ 900 MHz 0.785 dB/m @ 1800 MHz 1.2 dB/m @ 3000 MHz |
| Przejście DC | Tak (DC short) |
| Długość / typ kabla | 2 m / RTK-031 |
| Złącze | SMA (M) |
| Częstotliwości | 2400–2500 MHz 5000–7200 MHz |
| Zysk (maks.) |
2 dBi @ 2400–2500 MHz 4.5 dBi @ 5000–7200 MHz |
| VSWR | <2:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa, pionowa |
| Tłumienie kabla |
0.91 dB/m @ 2400 MHz 1.65 dB/m @ 5800 MHz |
| Uziemienie (Path to Ground) | Tak |
| Długość / typ kabla | 2 m / RTK-031 |
| Złącze | SMA (M), w zestawie adapter RP-SMA(M) → SMA(F) |
| Zakres częstotliwości | 1575.42 MHz / 1602 MHz |
| Zysk LNA (maks.) | 20 ± 3 dBi |
| VSWR | ≤2:1 |
| Napięcie / prąd pracy | 2.7–5 V / ≤20 mA |
| Współczynnik szumów | ≤2 dB |
| Impedancja / polaryzacja | 50 Ω / RHCP |
| Maks. moc | 33 dBm |
| Tłumienie kabla | 0.71 dB/m @ 1500 MHz |
| Długość / typ kabla | 2 m / RTK-031 |
| Złącze | SMA (M) |
| Złącza | 1 × LTE (SMA M), 1 × Wi-Fi (SMA M, adapter RP-SMA M → SMA F), 1 × GPS (SMA M) |
| Konfiguracja | SISO (LTE i Wi-Fi), aktywna antena GPS |
| Standardy Wi-Fi | 802.11b/g/n/ac/ax (2.4/5–7.2 GHz) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤220 km/h |
| Zakres temp. pracy / składowania | −40°C…+80°C / −40°C…+80°C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP69K |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy / składowania | Do 98% / 5–95% (bez kondensacji) |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10 |
| Zgodność | CE, RoHS |
| Wymiary produktu | Ø99.3 mm × 36 mm |
| Wymiary opakowania | 150 × 150 × 120 mm |
| Waga / z opakowaniem | 0.426 kg / 0.603 kg |
| Materiał / kolor | PC+ABS (bezhalogenowy) / czarny |

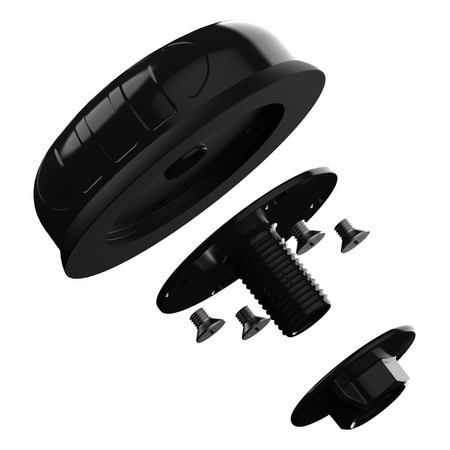

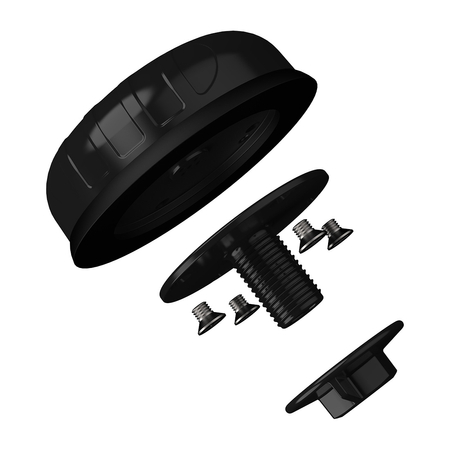

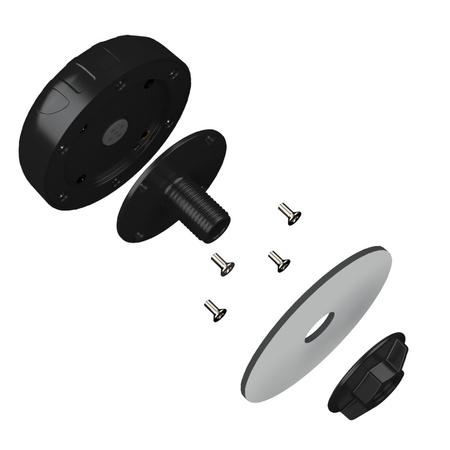

| Typ montażu | Ø20 gwintowany trzpień; montaż na słupku (pion/poziom), ścianie, powierzchni lub magnetyczny |
| Nazwa handlowa | PUCK-3 |
| Kod produktu | A-PUCK-0003-V2-01 |
| Numer EAN | 6009710928271 |
| Antena | A-PUCK-0003-V2-01 |
| Uchwyty | Ø20 gwintowane trzpienie (35 mm i 75 mm), uchwyt słupkowy/płaski, podstawa magnetyczna, taśma do montażu powierzchniowego |
| Adaptery | 1 × RP-SMA(M) → SMA(F) |
