Antena 4w1 5G/LTE MIMO4x4 Poynting OMNI-214

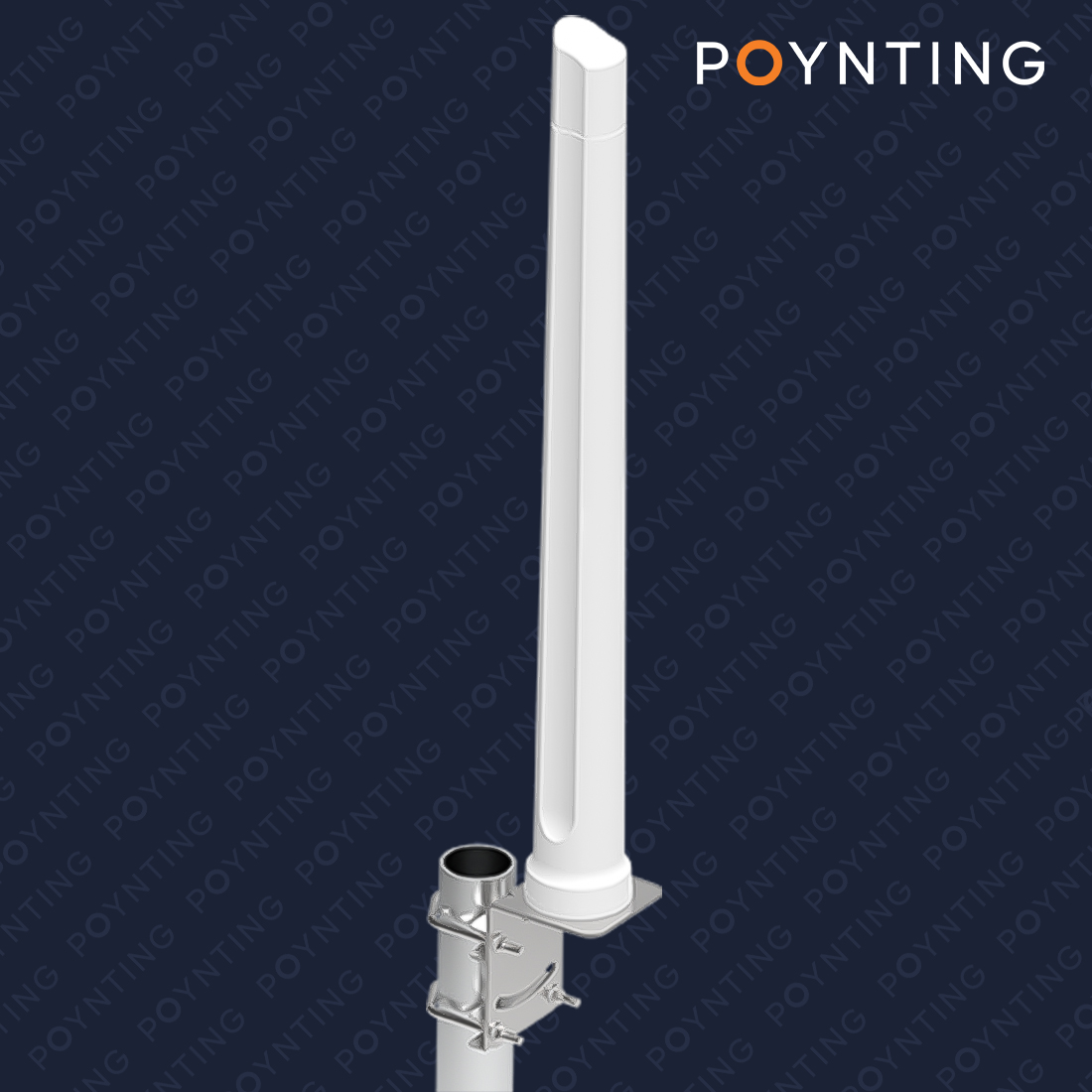

Poynting OMNI-214 – dookólna antena LTE/5G, 4×4 MIMO, IP65
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej sieci, z pełną gwarancją i wsparciem technicznym.

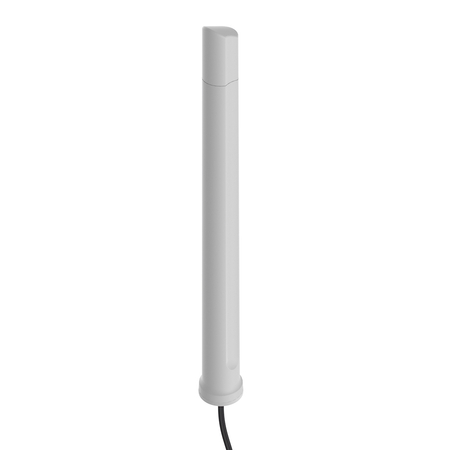

OMNI-214 to kompaktowa, kolinearna antena dookólna LTE/5G klasy przemysłowej. Oferuje MIMO 4×4 w zakresie 617–3800 MHz (m.in. Band 71 i pasmo 3,5 GHz), co zapewnia stabilny odbiór i transmisję danych w trudnych warunkach. Antena została przystosowana do pracy na zewnątrz – IP65, IK08, testy mgły solnej (MIL-STD 810G / ASTM B117), odporność na promieniowanie UV i wiatr do 160 km/h.
Najważniejsze cechy anteny OMNI-214
MIMO 4×4 dla LTE/5G – cztery tory antenowe dla większej pojemności i stabilności
Szerokopasmowa praca 617–3800 MHz – obsługa kluczowych pasm LTE/5G
Zbalansowane wzmocnienie – do 3.5 dBi @ 1710–2700 MHz

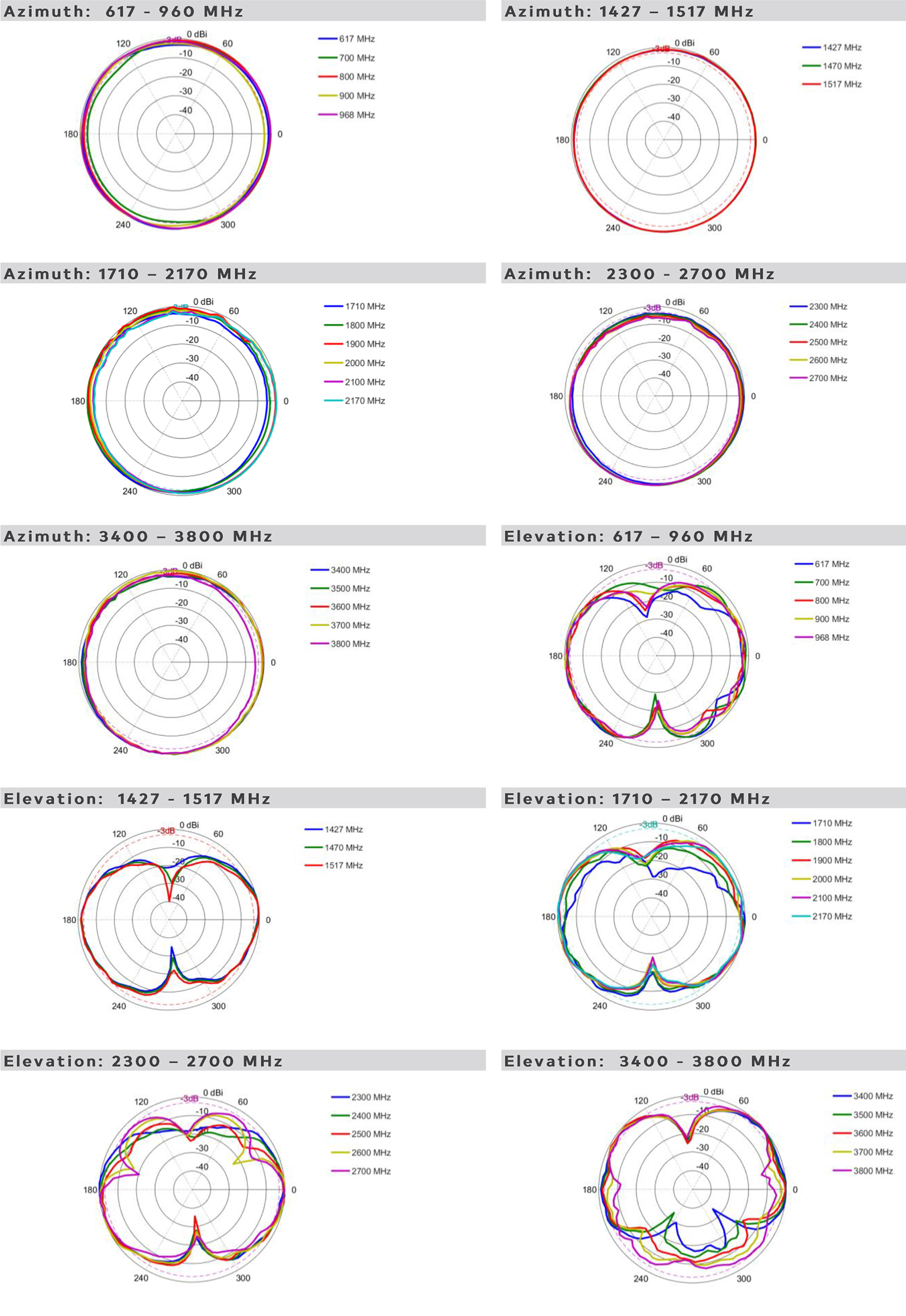

Dookólna charakterystyka promieniowania – pewny zasięg także w ruchu i w trudnych
lokalizacjach
Odporność IP65 i IK08 – pełna pyłoszczelność, ochrona przed strumieniem wody i
uderzeniami
Odporna na UV i sól morską – radom z ASA (stabilizowana UV), uchwyt ze
stali nierdzewnej
Stabilność na wietrze – przetestowana do 160 km/h
Łatwy montaż – uchwyt ścienno-masztowy typu L w zestawie (dla masztów
Ø 30–50 mm)
Fabryczne przewody – 4× HDF195, 2 m, zakończone złączami
SMA (M)
Uniwersalna i niezawodna konstrukcja
Konstrukcja anteny OMNI-214 zapewnia równomierny zysk w szerokim zakresie częstotliwości 617–3800 MHz. Dzięki temu antena utrzymuje stabilne łącze w różnych środowiskach – od terenów wiejskich i przemysłowych po mobilne biura czy instalacje kontenerowe.
Obudowa z ASA stabilizowanej UV i uchwyt montażowy ze stali nierdzewnej gwarantują odporność na promieniowanie UV, sól i wilgoć. Klasa szczelności IP65, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają przygotowanie do pracy w wymagających warunkach.
Kompatybilność i łączność bez kompromisów

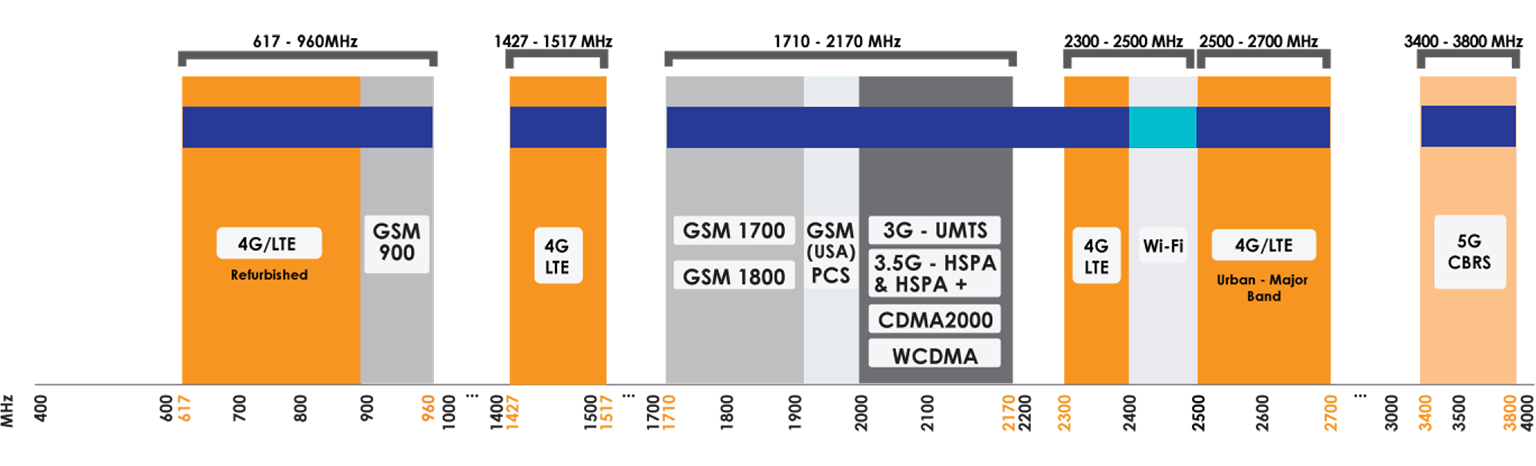

Antena OMNI-214 obsługuje wszystkie główne pasma LTE/5G w zakresie 617–3800 MHz, w tym popularne częstotliwości 700/800/1800/2600/3500 MHz (m.in. Band 71 i pasmo 3,5 GHz). To rozwiązanie przyszłościowe, zapewniające niezawodne połączenie w różnych lokalizacjach i zastosowaniach.
LTE/5G z MIMO 4×4
Cztery tory antenowe poprawiają pojemność i stabilność transmisji danych.
Zysk do 3.5 dBi przekłada się na pewny zasięg i wysoką jakość łącza w aplikacjach
przemysłowych i mobilnych.
Integracja z routerami
Antena wyposażona jest w 4 fabrycznie zamontowane kable HDF195 (2 m) zakończone
4× SMA (M), co zapewnia łatwe podłączenie do routerów LTE/5G oraz urządzeń przemysłowych.
Odporna na trudne warunki – IP65 i IK08
OMNI-214 została zaprojektowana do pracy w wymagających środowiskach zewnętrznych i wewnętrznych. Spełnia normę IP65, co oznacza pełną pyłoszczelność i odporność na strumienie wody. Odporność mechaniczna IK08 zapewnia ochronę przed uderzeniami i wibracjami.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 160 km/h, co gwarantuje niezawodne działanie także w trudnych warunkach pogodowych.
Odporność na korozję i promieniowanie UV
Obudowa z ASA stabilizowanej UV oraz uchwyt montażowy ze stali nierdzewnej zapewniają odporność na sól morską, wilgotność do 98% i długotrwałe nasłonecznienie. Antena spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.

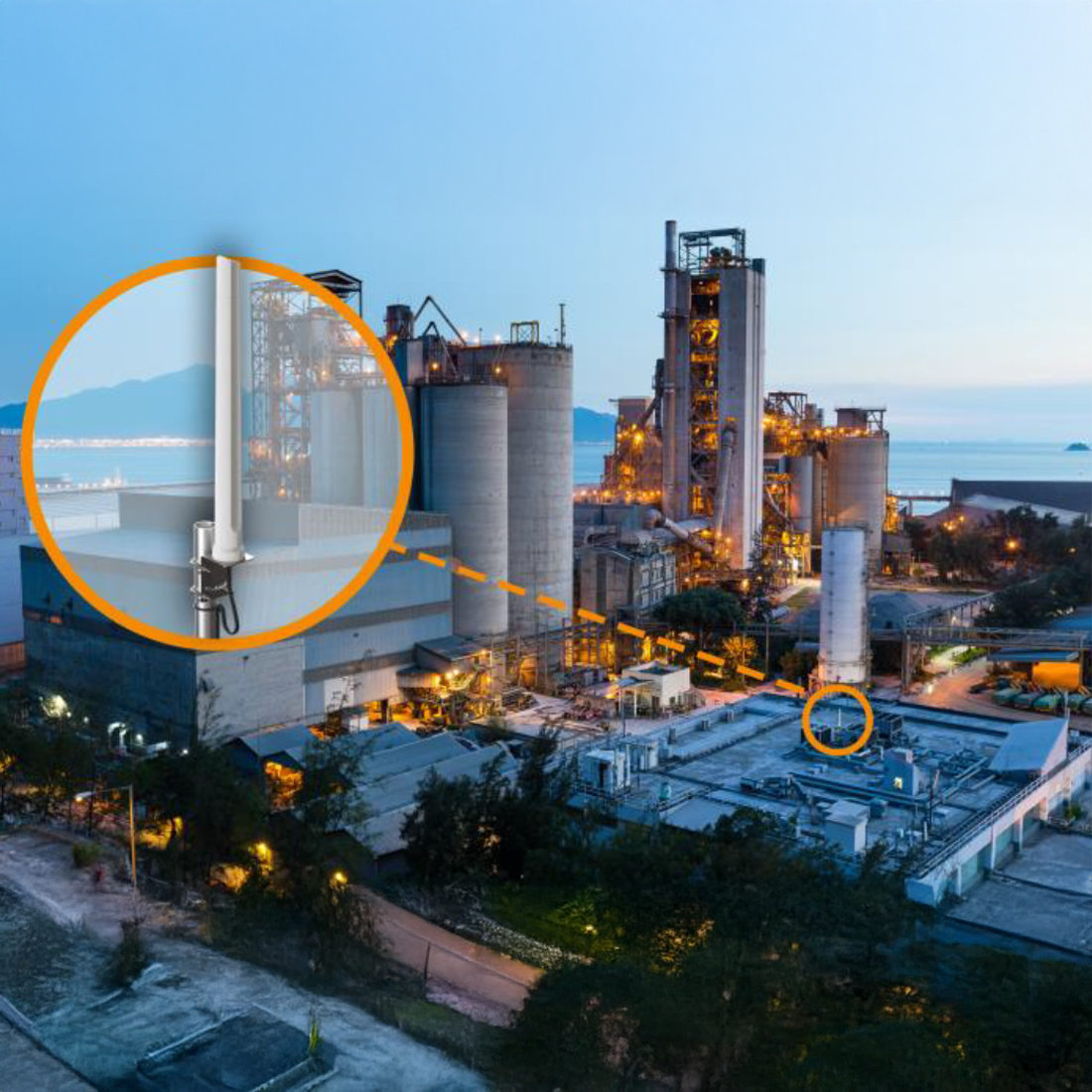

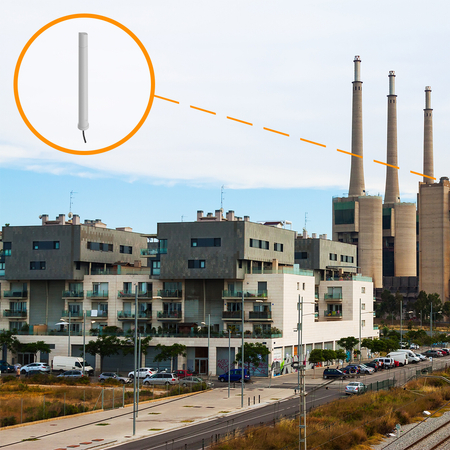

Gdzie sprawdzi się antena OMNI-214?
OMNI-214 to dookólna antena 4×4 MIMO LTE/5G do pracy na zewnątrz i
wewnątrz (obudowa IP65, odporna na UV i mgłę solną). Sprawdzi się w:
• zwiększaniu odbioru LTE/4G i 5G (w tym Band 71 i pasmo 3,5 GHz)
• podnoszeniu niezawodności transmisji w systemach komunikacyjnych
• aplikacjach z routerami przemysłowymi klasy high-end
• wdrożeniach LTE/5G w środowiskach przemysłowych i komercyjnych
• dystrybucji danych LTE/5G w rolnictwie

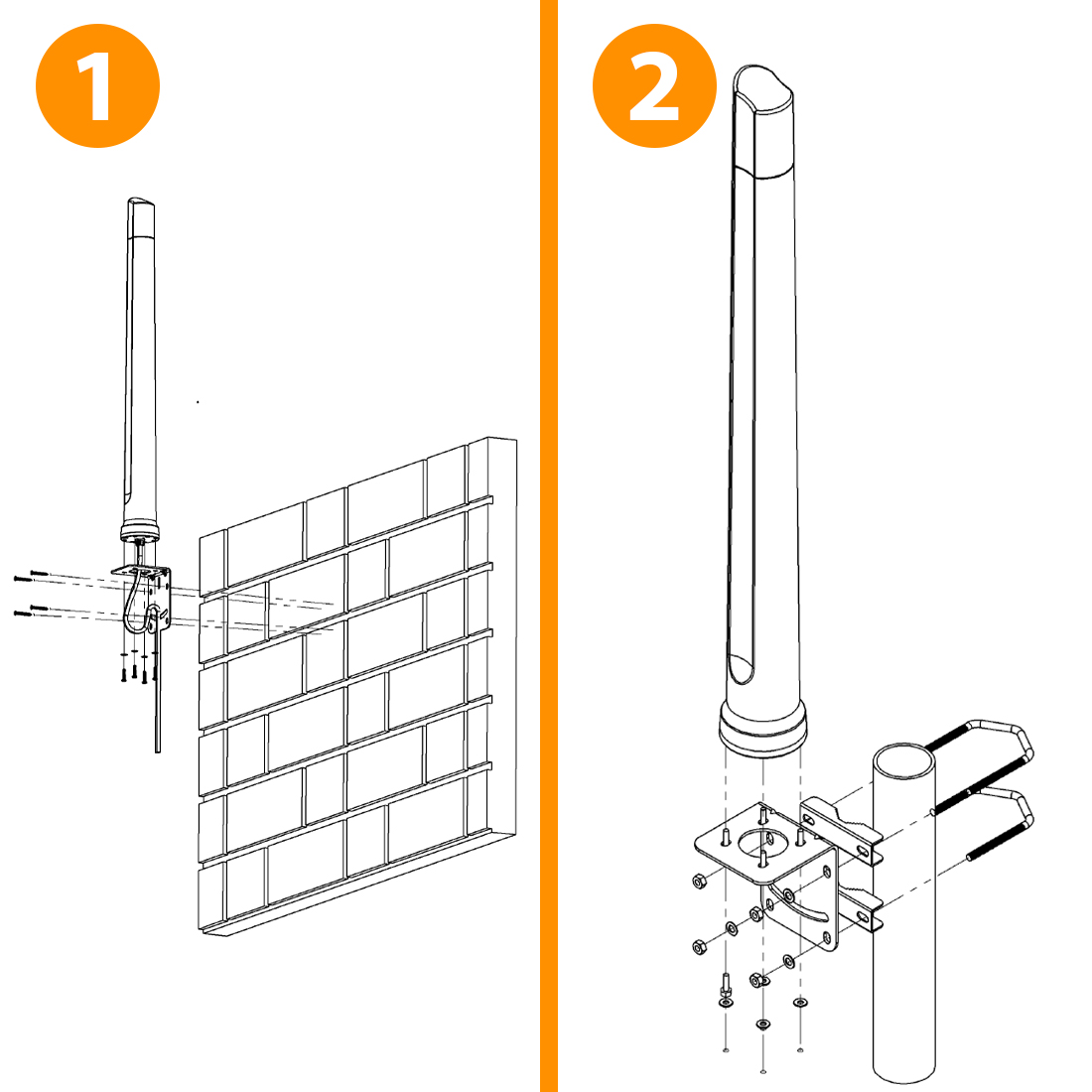

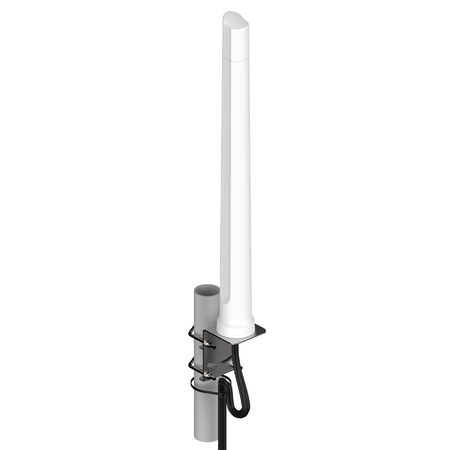

Stabilny i prosty montaż OMNI-214

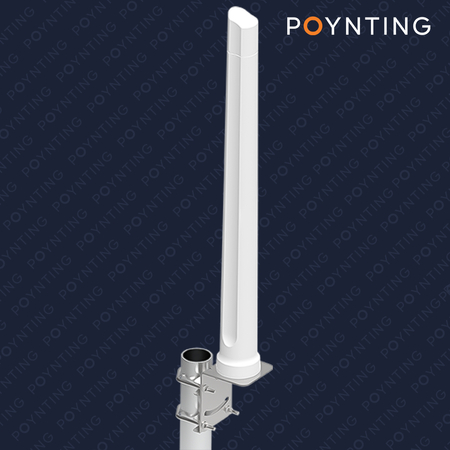

OMNI-214 jest dostarczana z kompletnym uchwytem ścienno-masztowym typu L, pozwalającym na montaż do rur o średnicy Ø 30–50 mm lub bezpośrednio na ścianie. Zalecany montaż pionowy (polaryzacja pionowa).
1. Montaż na ścianie – ten sam uchwyt typu L (w zestawie).
2. Montaż na maszcie – uchwyt typu L (w zestawie), średnica masztu
Ø 30–50 mm.

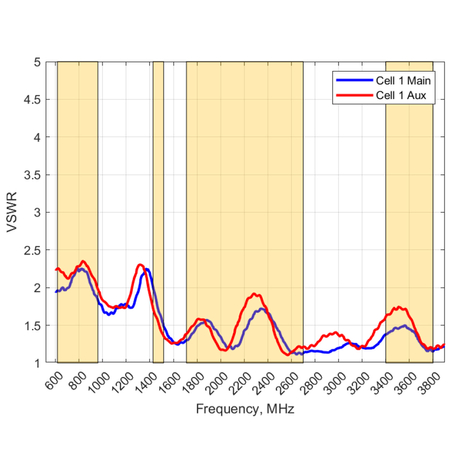

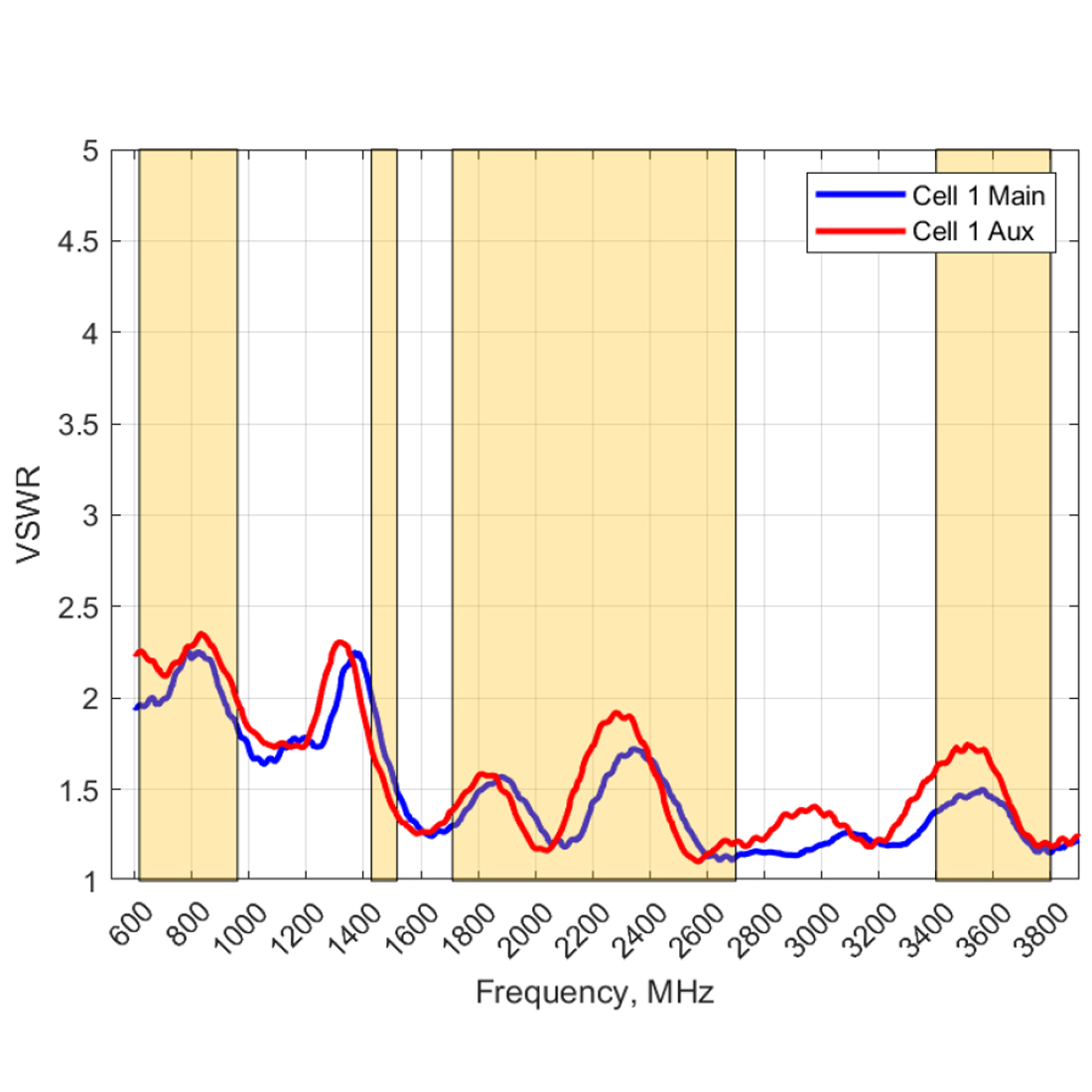

Stabilność sygnału – współczynnik fali stojącej (VSWR)
OMNI-214 utrzymuje bardzo dobre dopasowanie VSWR < 2:1 w ponad 90% obsługiwanego pasma 617–3800 MHz (podzakresy: 617–960, 1427–1517, 1710–2700 oraz 3400–3800 MHz). Oznacza to niskie straty mocy i pewną transmisję zarówno w instalacjach lądowych, jak i morskich.

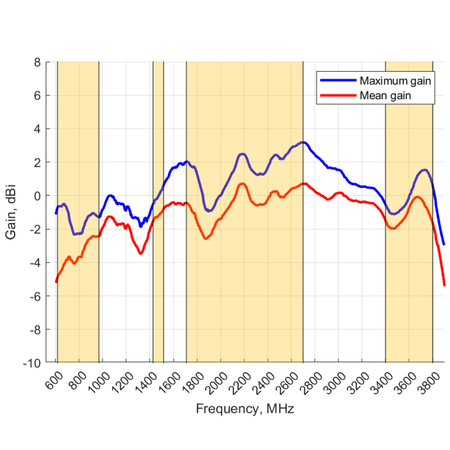

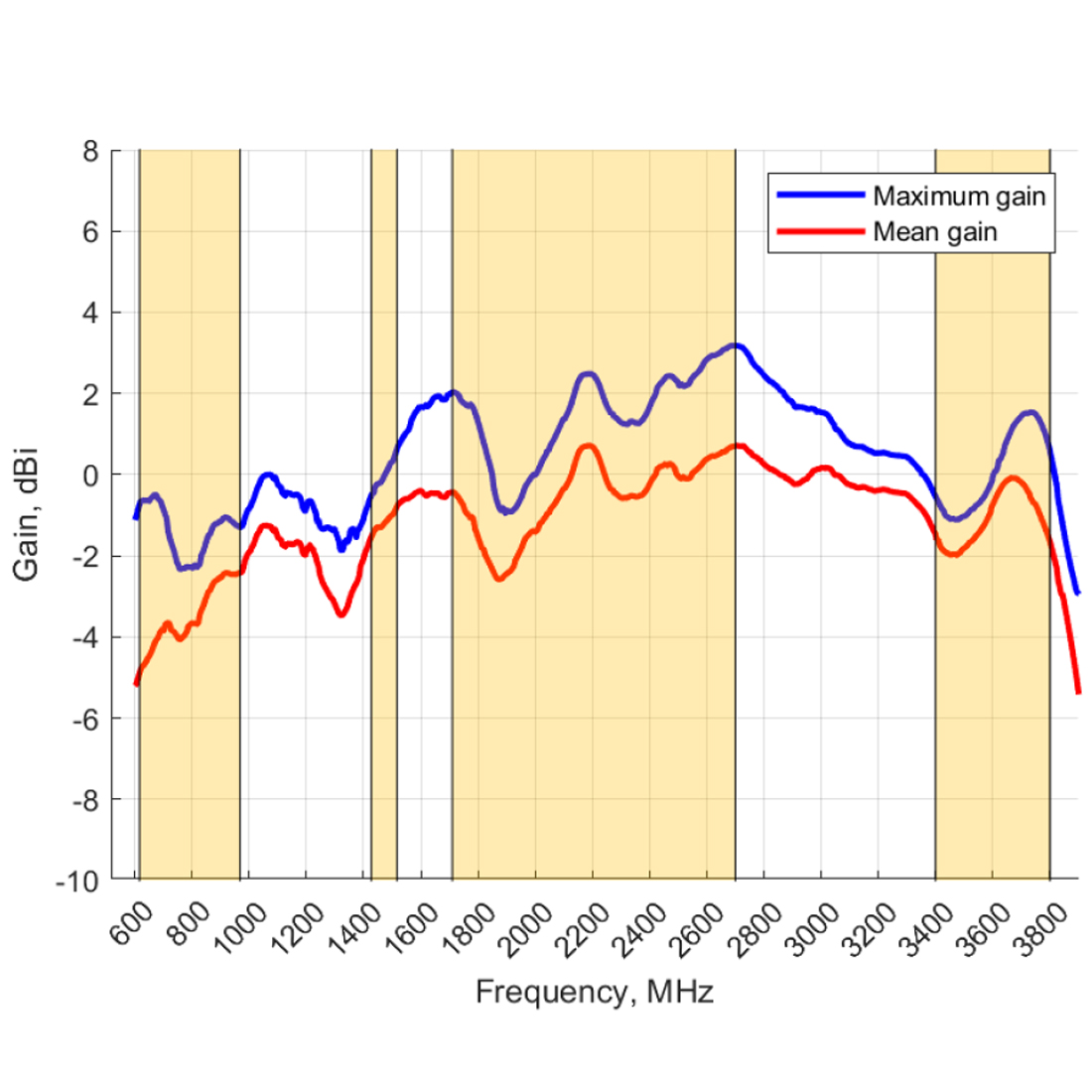

Wzmocnienie sygnału w całym zakresie pasm
Poynting OMNI-214 oferuje zrównoważone wzmocnienie (maks.):
−0.5 dBi @ 617–960 MHz,
1 dBi @ 1427–1517 MHz,
3.5 dBi @ 1710–2700 MHz,
1.8 dBi @ 3400–3800 MHz.
Parametry te przekładają się na stabilny zasięg i wysoką jakość łącza w różnorodnych środowiskach pracy.

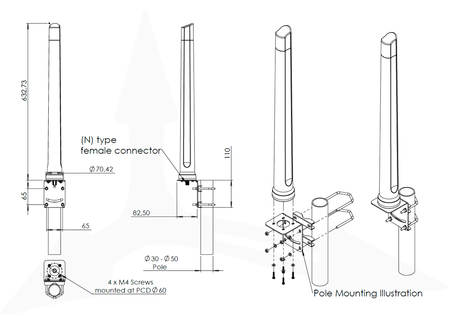

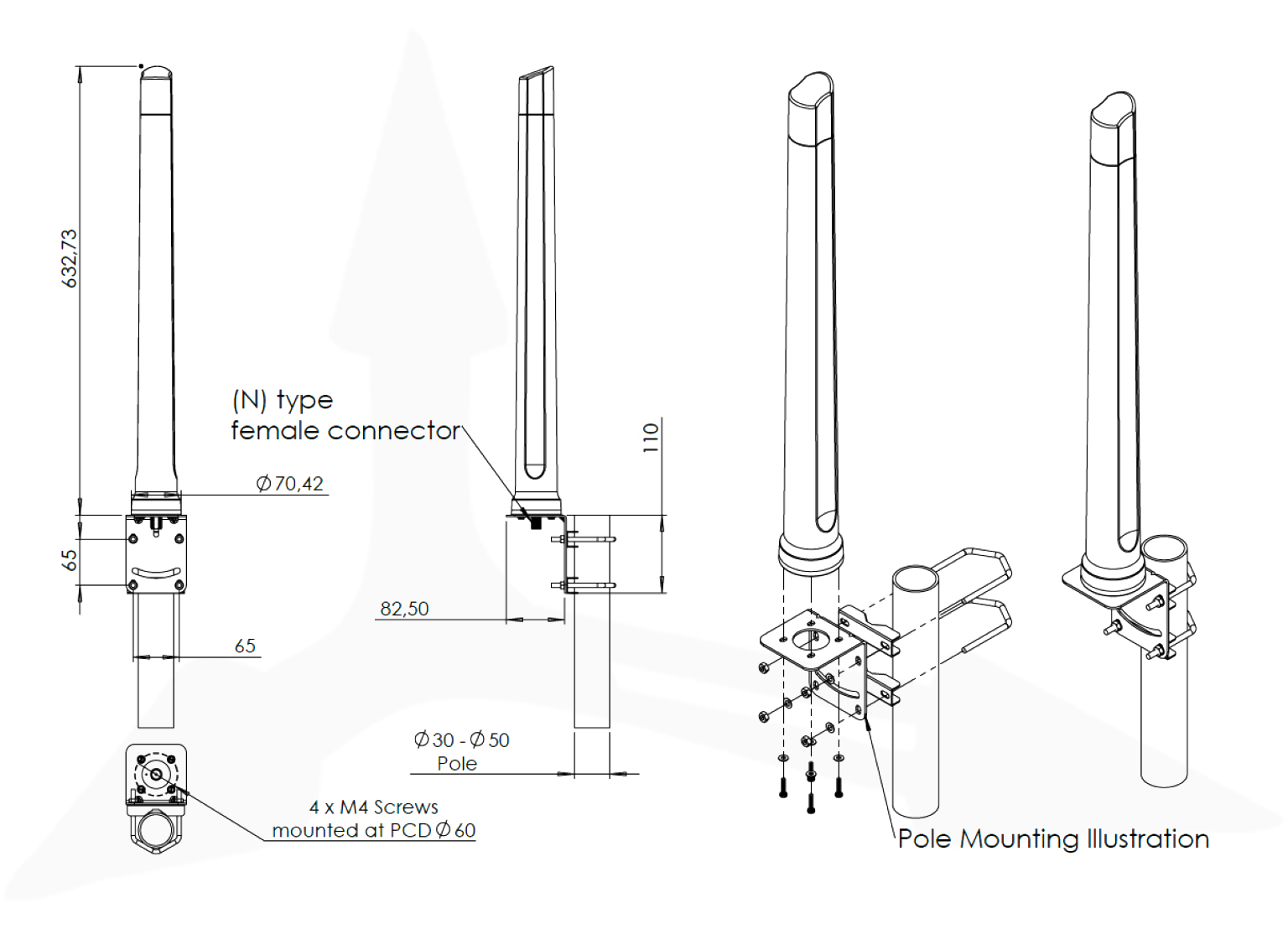

Rysunek techniczny
Specyfikacja techniczna – OMNI-214
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–3800 MHz |
| Zysk (maks.) |
−0.5 dBi @ 617–960 MHz 1 dBi @ 1427–1517 MHz 3.5 dBi @ 1710–2700 MHz 1.8 dBi @ 3400–3800 MHz |
| VSWR | < 2:1 (ponad 90% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa pionowa |
| Przejście DC | Tak (DC short) |
| Porty | 4 |
| MIMO | 4×4 MIMO |
| Kierunkowość | Dookólna |
| Typ przewodu | HDF 195, fabrycznie zamontowany |
| Długość przewodów | 4× 2 m |
| Złącza | 4× SMA (M) |
| Odporność na wiatr | ≤160 km/h |
| Zakres temp. pracy | −40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP65 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | −40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 646 mm × Ø71 mm (bez uchwytu) |
| Wymiary opakowania | 690 mm × 95 mm × 96 mm |
| Waga | 0.795 kg |
| Waga z opakowaniem | 1.585 kg |
| Materiał radomu | ASA stabilizowany UV |
| Kolor | Brilliant White (Pantone P 179-1C) |
| Typ montażu | Ściana/maszt (uchwyt typu L w zestawie, maszt Ø 30–50 mm) |
| Nazwa handlowa | OMNI-214 |
| Kod produktu | A-OMNI-0214-V1-01 |
| EAN | 6009710923665 |
| Antena | A-OMNI-0214-V1-01 |
| Elementy montażowe | Uchwyt ścienno-masztowy typu L (Ø 30–50 mm) |
| Przewody | 4× HDF 195, 2 m, zakończone SMA (M) – fabrycznie zamontowane |
