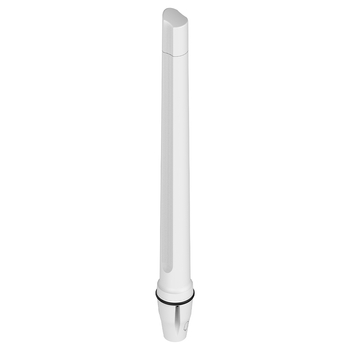

Antena 4w1 5G/LTE MIMO4x4 Poynting OMNI-414

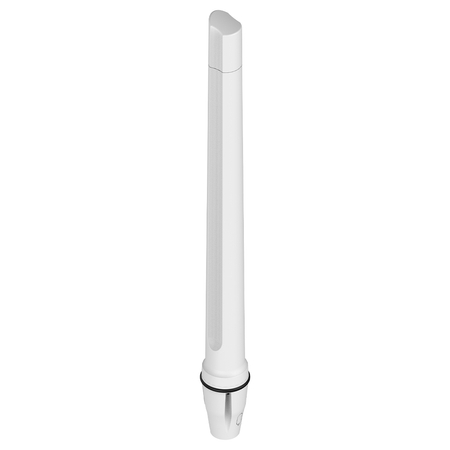

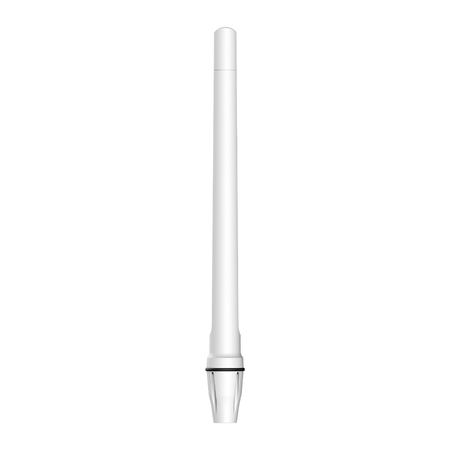

Poynting OMNI-414 – morska antena LTE/5G, MIMO 4×4, IP68 (dookólna)
Jako autoryzowany dystrybutor Poynting zapewniamy oryginalny sprzęt z oficjalnej sieci dystrybucji, pełną gwarancję producenta oraz profesjonalne wsparcie techniczne.
OMNI-414 to kompaktowa, dookólna antena klasy morskiej do sieci LTE/5G. Pracuje w pasmach 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz oraz 3400–3800 MHz. Szczytowy zysk wynosi do 3,5 dBi (617–3800 MHz); w podzakresach: −0,5 / 1 / 3,5 / 1,8 dBi (max). Obudowa spełnia normę IP68 oraz testy mgły solnej MIL-STD 810G / ASTM B117, a materiał UV Stable Marine ASA gwarantuje odporność na promieniowanie UV i wilgotność do 98%.
Najważniejsze cechy anteny OMNI-414
Dookólna charakterystyka – pewny zasięg w ruchu: na jachtach, promach i jednostkach
serwisowych

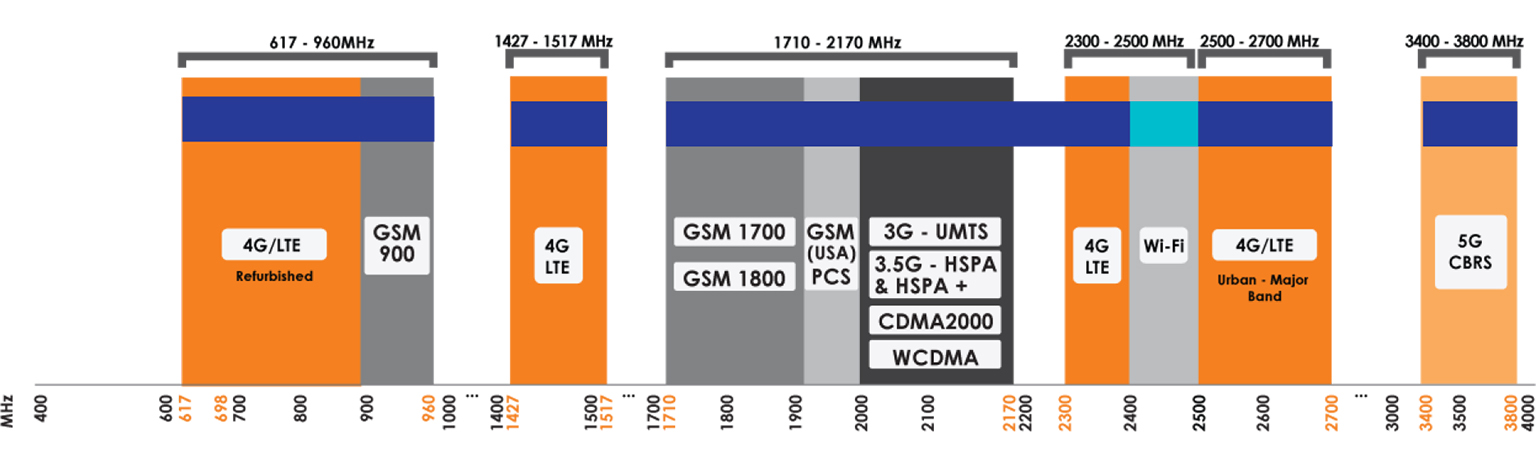

Obsługiwane pasma LTE/5G – 617–960, 1427–1517, 1710–2700, 3400–3800 MHz
Zysk do 3,5 dBi – zbalansowane wzmocnienie w całym zakresie częstotliwości
Wysoka odporność środowiskowa – IP68, testy mgły solnej (MIL-STD 810G /
ASTM B117), wilgotność do 98%
Odporna na promieniowanie UV i sól morską – obudowa z UV Stable Marine ASA
Odporność mechaniczna IK08 – zabezpieczenie przed uderzeniami i wibracjami
Stabilność w ekstremalnym wietrze – przetestowana do prędkości
<160 km/h

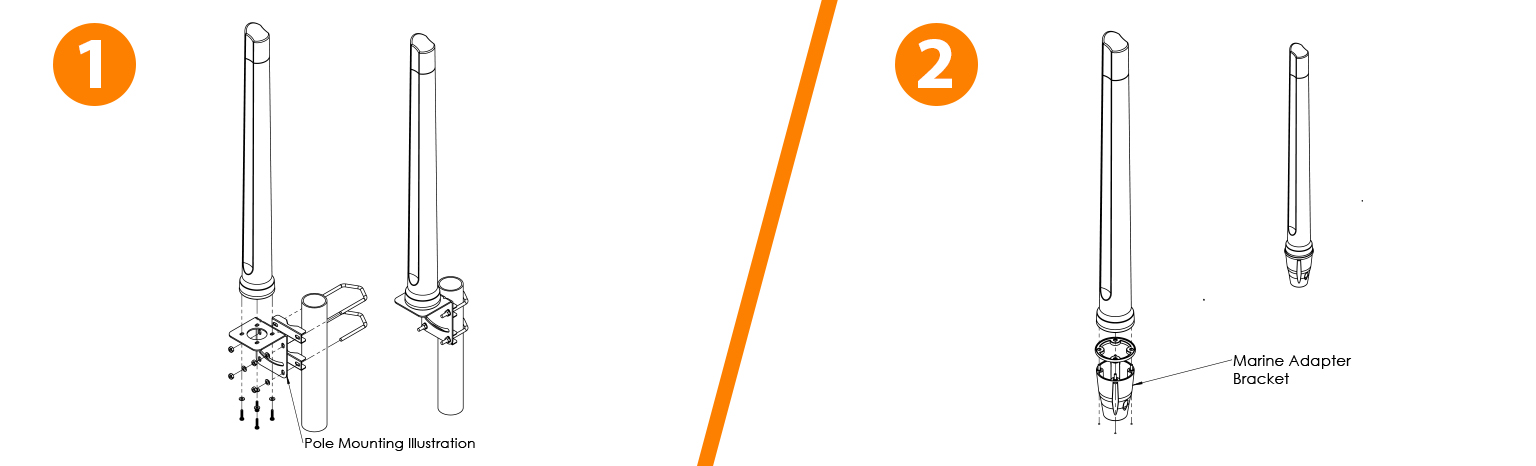

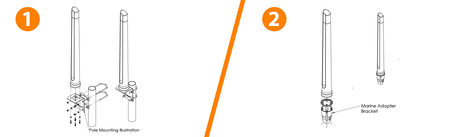

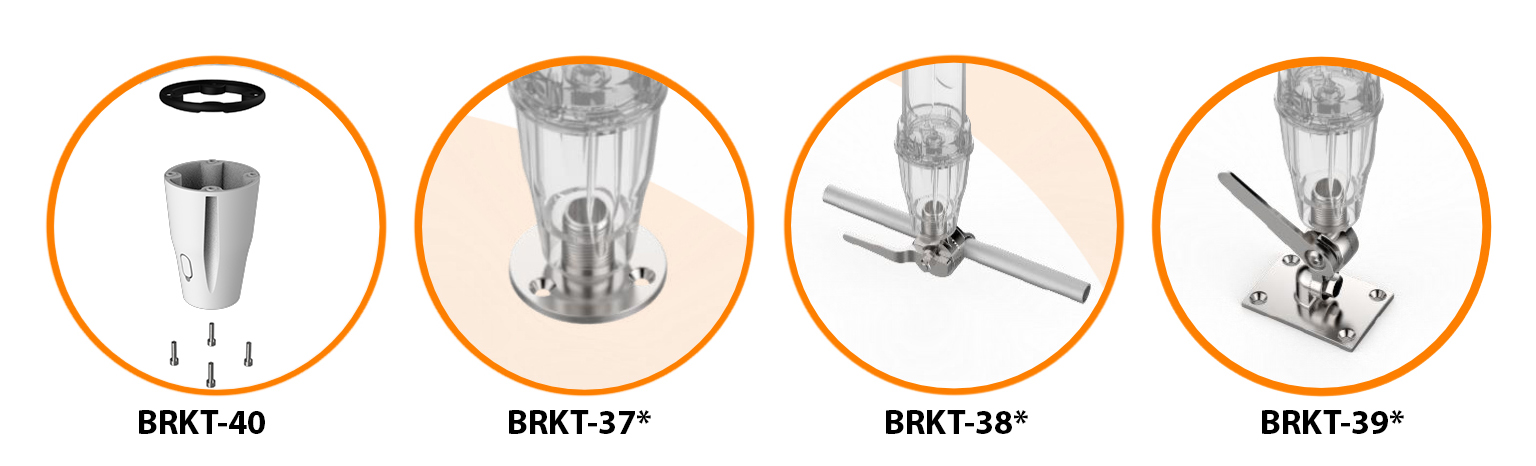

Standard morski 1″-14 TPI – w zestawie adapter BRKT-40 oraz L-bracket ze stali 316
(dla Ø 30–50 mm)
4 porty SMA (M) + 2× Twin HDF 195, 2 m – łatwa integracja z
routerami LTE/5G klasy przemysłowej (MIMO 4×4)

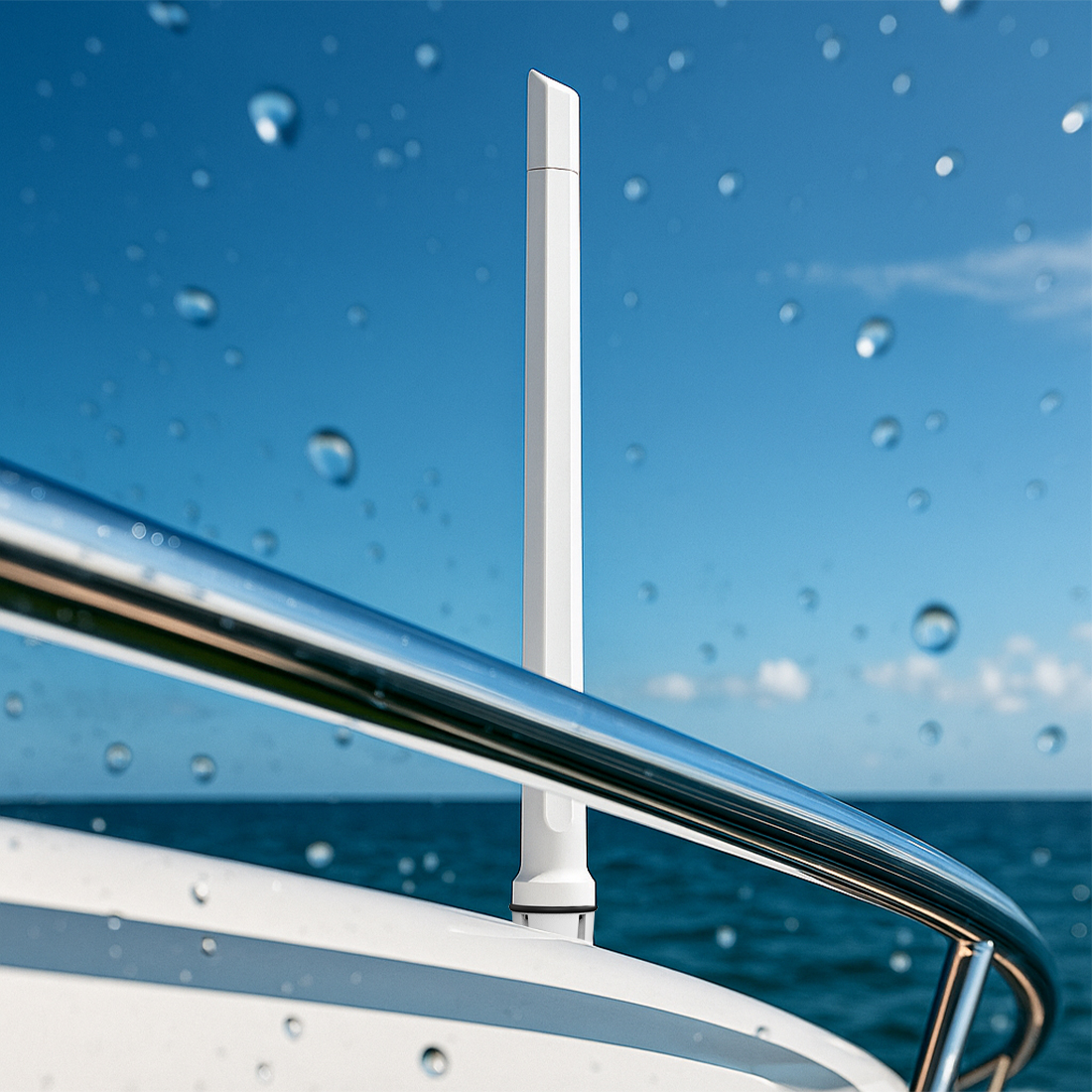

Stworzona do żeglugi i pracy przybrzeżnej – LTE/5G
OMNI-414 to dookólna antena LTE/5G o realnym, zrównoważonym zysku (max do 3,5 dBi) zoptymalizowana dla pasm: 617–960, 1427–1517, 1710–2700, 3400–3800 MHz. Zapewnia stabilne połączenie w portach i marinach, podczas rejsów przybrzeżnych i na otwartym morzu.
Obudowa z tworzywa UV Stable Marine ASA jest odporna na promieniowanie UV i sól morską. Antena spełnia wymagania IP68, a testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają jej wytrzymałość w korozyjnym środowisku. Klasa uderzeniowa IK08 chroni przed uszkodzeniami mechanicznymi i wibracjami.
Kompatybilność i łączność bez kompromisów
Antena OMNI-414 obsługuje wszystkie kluczowe pasma LTE/5G w zakresie: 617–960, 1427–1517, 1710–2700, 3400–3800 MHz. Dzięki temu zapewnia stabilny sygnał w marinach, podczas rejsów i w instalacjach offshore.
LTE/5G MIMO 4×4
Cztery porty antenowe i dwa przewody Twin HDF 195 (po 2 m) zakończone
złączami SMA (M) umożliwiają wykorzystanie MIMO 4×4 w routerach klasy profesjonalnej.
To przekłada się na lepszy zasięg, stabilność połączenia i wyższe prędkości transmisji w aplikacjach
morskich i przemysłowych.
Integracja z routerami przemysłowymi
Zastosowane złącza SMA (M) oraz fabrycznie zamontowane przewody ułatwiają montaż i
minimalizują straty na połączeniach.
Odporna na trudne warunki – IP68 i IK08
OMNI-414 została zaprojektowana specjalnie do pracy w ekstremalnych warunkach morskich i przybrzeżnych. Spełnia normę IP68, co oznacza pełną pyło- i wodoszczelność nawet podczas długotrwałego zanurzenia. Odporność mechaniczna IK08 gwarantuje zabezpieczenie przed uderzeniami i wibracjami.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do <160 km/h, co zapewnia pewne działanie zarówno podczas sztormów, jak i w trakcie rejsów z dużą prędkością.
Odporność na korozję i promieniowanie UV
Obudowa z tworzywa UV Stable Marine ASA gwarantuje odporność na sól morską, wilgoć do 98% oraz długotrwałe nasłonecznienie. Antena spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe. Dzięki temu OMNI-414 zapewnia niezawodne działanie LTE i 5G nawet w najtrudniejszych warunkach.
Dla kogo antena OMNI-414 to strzał w dziesiątkę?
Szukasz anteny, która zapewni niezawodną łączność LTE i 5G na morzu lub wzdłuż wybrzeża?
OMNI-414 została zaprojektowana do najtrudniejszych warunków morskich i sprawdzi się m.in.
w:
• superjachtach i łodziach rekreacyjnych – stabilne LTE i 5G w rejsach dalekomorskich
• promach i jednostkach pasażerskich – ciągła łączność dla systemów pokładowych i
pasażerów
• jednostkach serwisowych i offshore – niezawodny sygnał podczas pracy na platformach i
statkach roboczych
• portach i marinach – obsługa systemów monitoringu, telemetryki i zarządzania ruchem
• żegludze przybrzeżnej i rybołówstwie – stały dostęp do sieci nawet w odległych
akwenach
• rozwiązaniach przemysłowych nad wodą – transmisja danych w terminalach kontenerowych i
infrastrukturze portowej

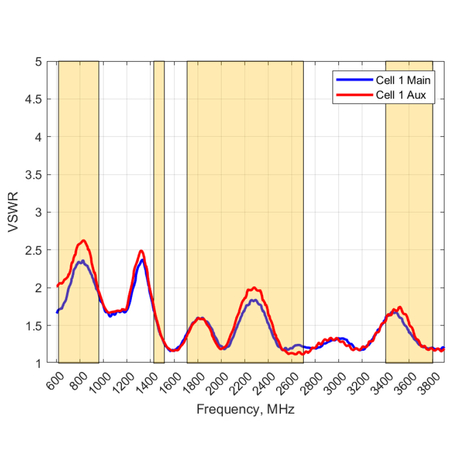

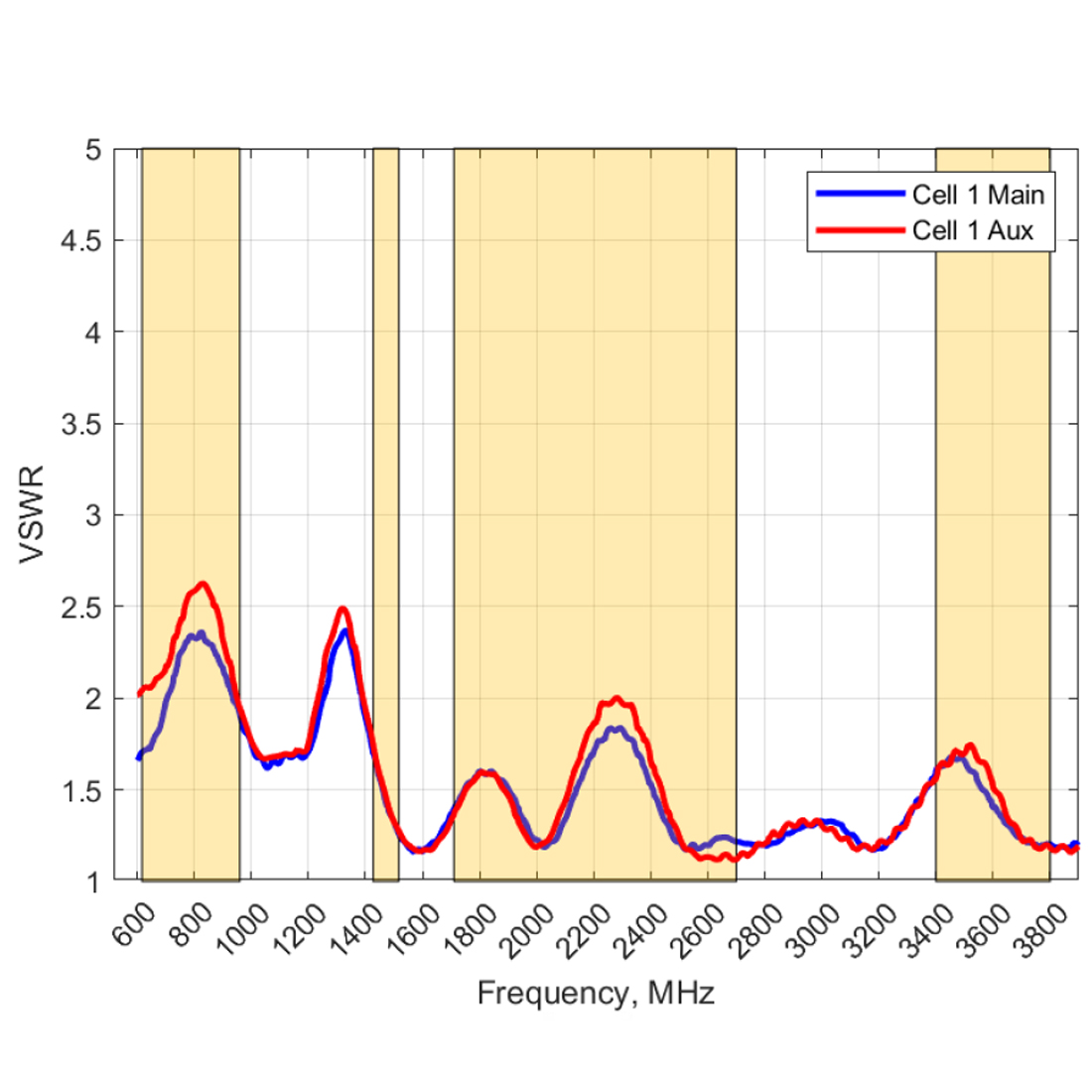

Stabilność sygnału LTE/5G – współczynnik fali stojącej (VSWR)
OMNI-414 utrzymuje dobre dopasowanie VSWR < 2:1 w
ok. 90% zakresu pracy: 617–960 MHz,
1427–1517 MHz, 1710–2700 MHz,
3400–3800 MHz. To oznacza niskie straty mocy i pewną transmisję w trudnych warunkach
morskich i przybrzeżnych.
*VSWR mierzony z 2 m kablem niskostratnym

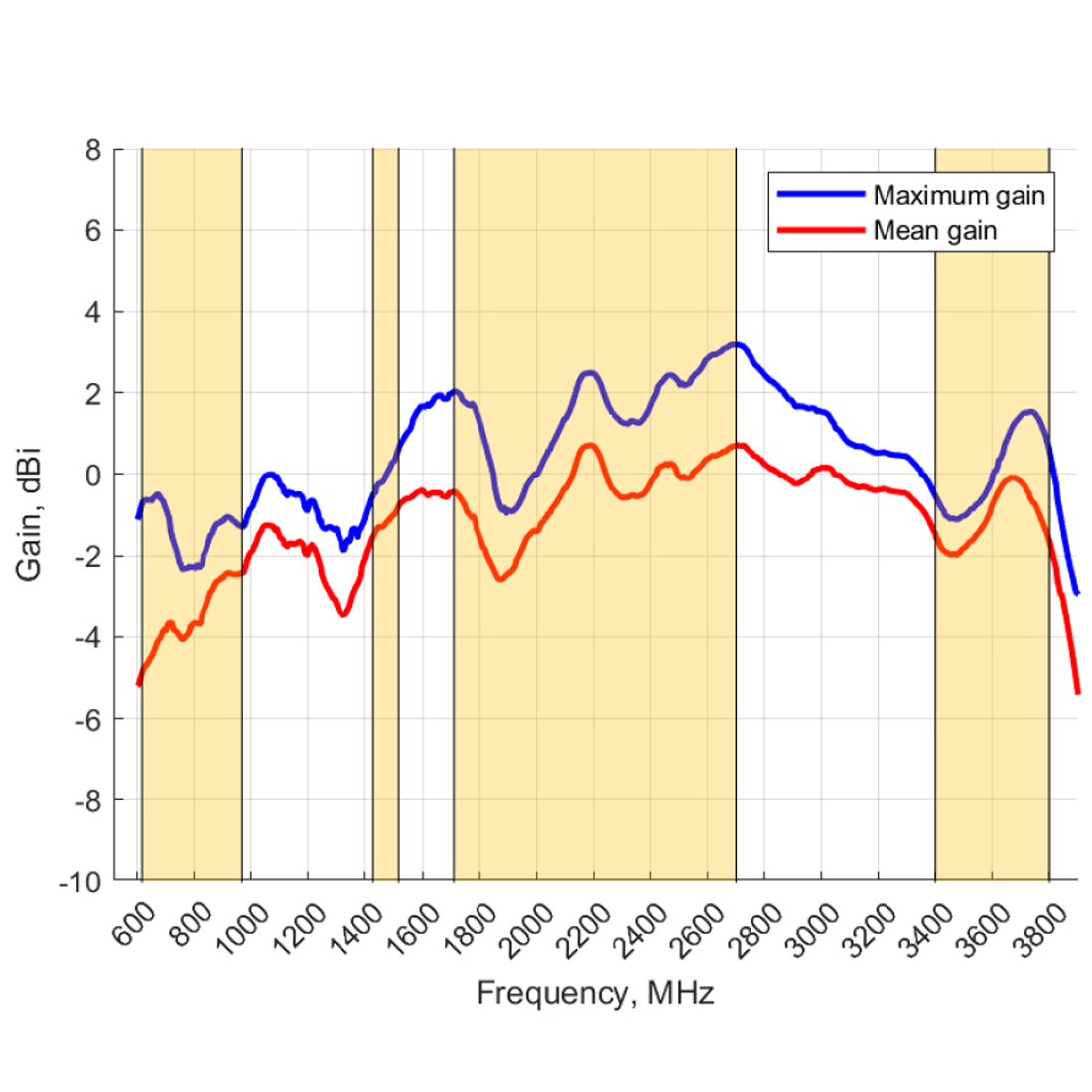

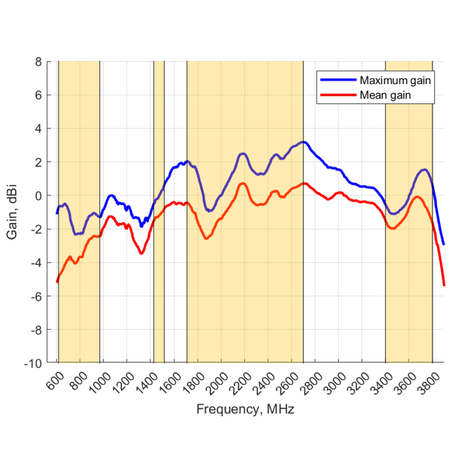

Rzeczywiste wzmocnienie w obsługiwanych pasmach
Poynting OMNI-414 zapewnia zbalansowane wzmocnienie w całym zakresie 617–3800 MHz.
Poniżej wartości maksymalne i średnie zysku w podzakresach (bez strat kabla):
617–960 MHz: max −0,5 dBi; średnio −2 dBi
1427–1517 MHz: max 1 dBi; średnio −1 dBi
1710–2700 MHz: max 3,5 dBi; średnio 0,5 dBi
3400–3800 MHz: max 1,8 dBi; średnio 0 dBi

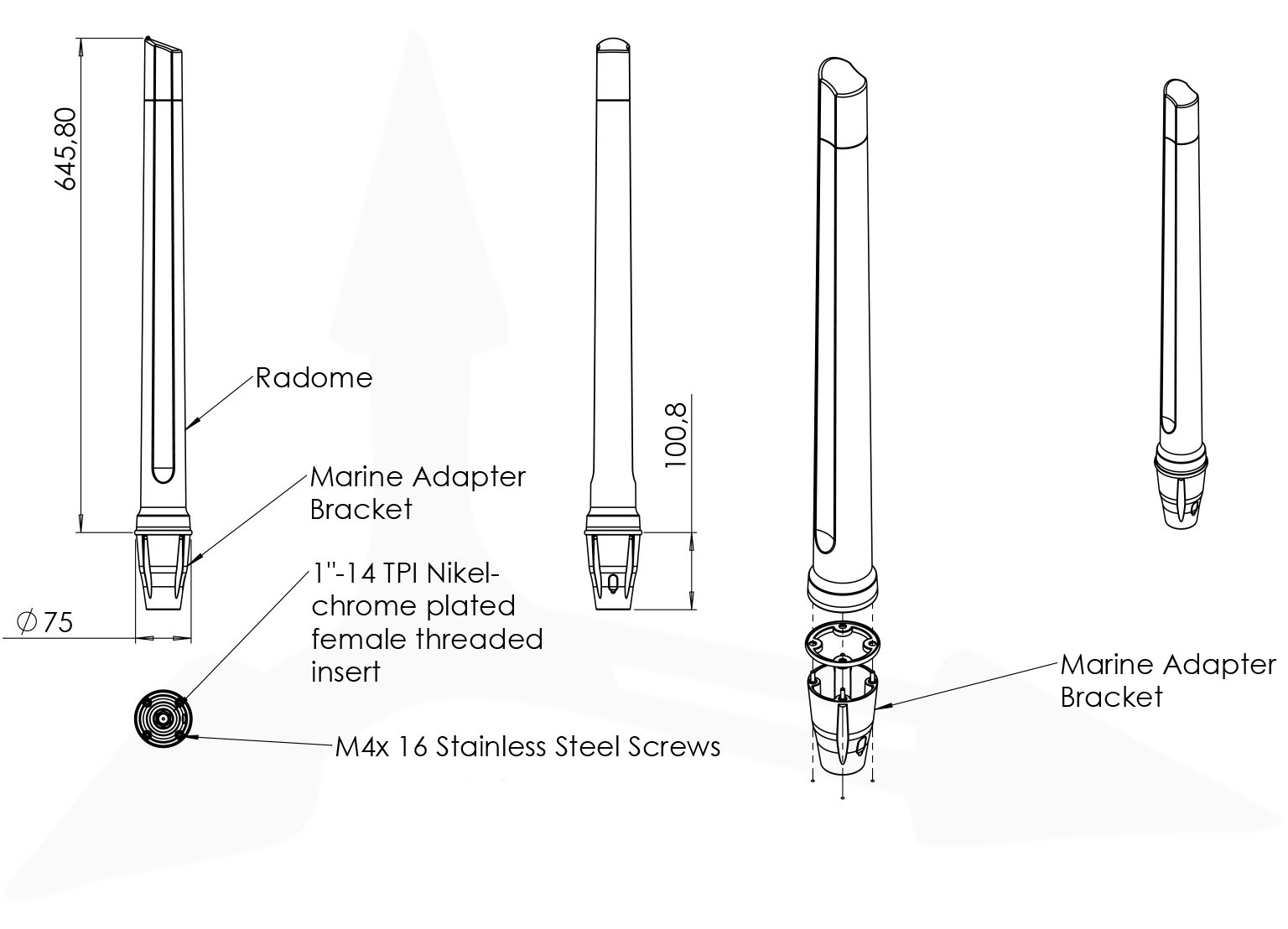

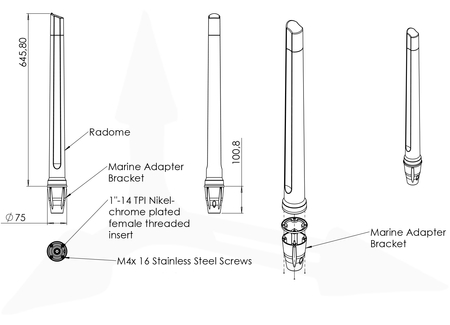

Rysunek techniczny
Specyfikacja techniczna – OMNI-414
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–3800 MHz |
| Zysk (maks.) |
−0,5 dBi @ 617–960 MHz 1 dBi @ 1427–1517 MHz 3,5 dBi @ 1710–2700 MHz 1,8 dBi @ 3400–3800 MHz |
| Zysk (średni) |
−2 dBi @ 617–960 MHz −1 dBi @ 1427–1517 MHz 0,5 dBi @ 1710–2700 MHz 0 dBi @ 3400–3800 MHz |
| VSWR |
< 2:1 (w ok. 90% pasm) *pomiar z 2 m kablem niskostratnym |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa pionowa |
| Tłumienie kabla (HDF 195) |
0,385 dB/m @ 900 MHz 0,507 dB/m @ 1500 MHz 0,565 dB/m @ 1800 MHz 0,666 dB/m @ 2400 MHz 0,788 dB/m @ 3000 MHz |
| Przejście DC | Tak (DC short, path to ground) |
| Złącza / porty | 4 × SMA (M) – LTE/5G |
| Przewody koncentryczne | 2 × Twin HDF 195, długość 2 m (fabrycznie zamocowane) |
| MIMO | MIMO 4×4 |
| Kierunkowość | Dookólna |
| Odporność na wiatr | <160 km/h |
| Zakres temp. pracy | −40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP68 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | −40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 750 mm × Ø75 mm (z BRKT-40) |
| Wymiary opakowania | 705 mm × 150 mm × 100 mm |
| Waga | 0,86 kg |
| Waga z opakowaniem | 1,90 kg |
| Materiał radomu | UV Stable Marine ASA |
| Kolor | Brilliant White (Pantone P 179-1C) |
| Typ montażu |
Standard 1″-14 TPI marine mount oraz uchwyt ścienny/słupowy (w zestawie: adapter BRKT-40 i L-bracket ze stali 316 dla Ø 30–50 mm) |
| Nazwa handlowa | OMNI-414 |
| Kod produktu | A-OMNI-0414-V1-01 |
| EAN | 6009710923504 |
| Antena | A-OMNI-0414-V1-01 |
| Elementy montażowe | Adapter morski 1″-14 TPI (BRKT-40) oraz L-bracket ze stali 316 – w zestawie (dla Ø 30–50 mm) |
| Kable i złącza | 4 × HDF 195 (2 × Twin) 2 m zakończone SMA (M) – fabrycznie zamocowane |
