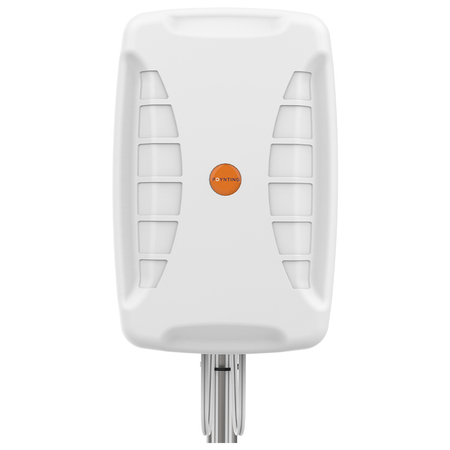

Poynting XPOL-24 MIMO 4×4 – kierunkowa antena panelowa LTE/5G, 617–4200 MHz, IP65


Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej dystrybucji, z pełną gwarancją i wsparciem technicznym.

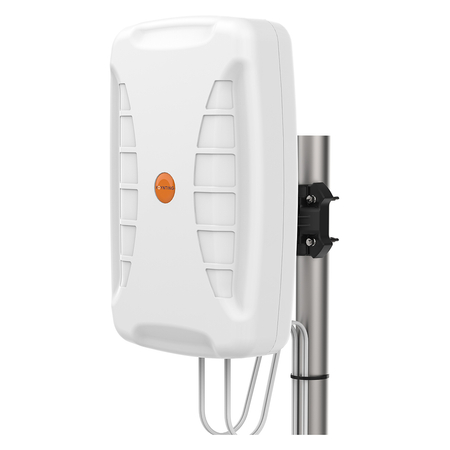

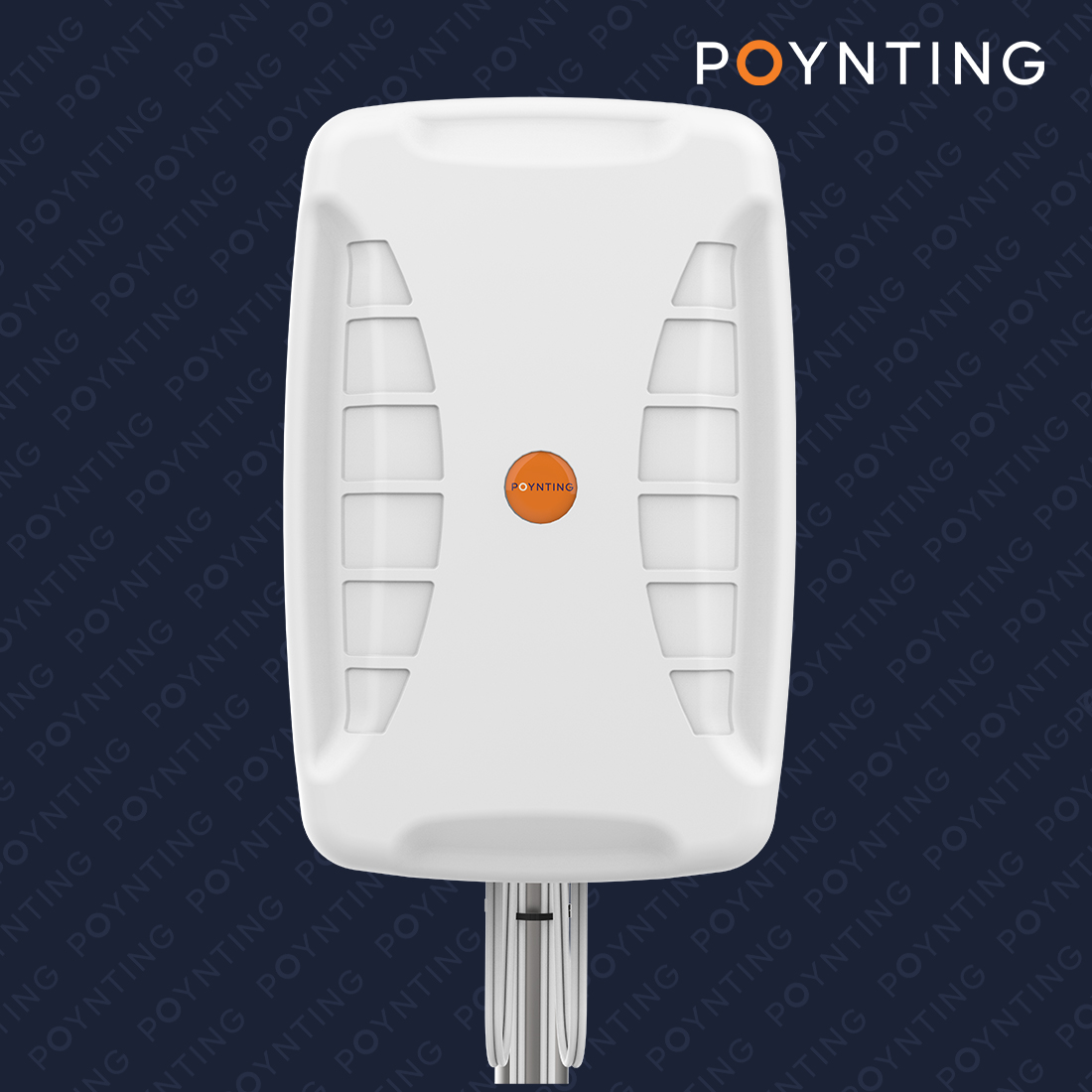

XPOL-24 MIMO 4×4 (A-XPOL-0024-V1-02) to kompaktowa, kierunkowa antena panelowa LTE/5G (617–4200 MHz) o zysku 8.5 dBi (617–960 i 1710–2700 MHz) oraz 11 dBi (3300–4200 MHz). Zastosowana polaryzacja pionowa/pozioma oraz ±45° zwiększa niezawodność łącza w konfiguracji MIMO 4×4, co przekłada się na stabilne połączenia w sieciach domowych, biurowych i przemysłowych (IoT/M2M, FWA). Wytrzymała obudowa spełnia normę IP65, a klasa IK08 chroni przed uderzeniami i wibracjami. Antena wyposażona jest w 4× złącza N-Type (F), co umożliwia dobór odpowiednich kabli koncentrycznych do instalacji. W zestawie znajduje się uchwyt montażowy BRKT-062 do instalacji na ścianie lub maszcie.
Najważniejsze cechy anteny XPOL-24 MIMO 4×4
            Szerokie pasmo 617–4200 MHz – obsługa wszystkich sieci LTE i 5G
            Zysk 8.5 / 8.5 / 11 dBi – skuteczne wzmocnienie sygnału w poszczególnych pasmach
            Kierunkowa charakterystyka panelowa – skoncentrowane wzmocnienie sygnału
            Polaryzacja pionowa/pozioma i ±45° – pełne wsparcie technologii MIMO 4×4
            Odporność IP65 i IK08 – ochrona przed pyłem, wodą i uszkodzeniami mechanicznymi
            Radom z UV-stabilizowanego ASA – odporność na promieniowanie UV, sól i wilgoć
            Stabilność na wietrze – testowana do 160 km/h
            Elastyczny montaż – uchwyt BRKT-062 do ściany lub masztu (w zestawie)
            4× złącza N-Type (F) – możliwość doboru kabli koncentrycznych odpowiedniej długości i
            jakości


    Uniwersalna i niezawodna konstrukcja
XPOL-24 MIMO 4×4 (A-XPOL-0024-V1-02) to kierunkowa antena panelowa pracująca w szerokim zakresie LTE i 5G (617–4200 MHz). Dzięki pełnemu pokryciu częstotliwości zapewnia stabilną łączność w różnych scenariuszach – od systemów M2M i IoT po internet domowy, biurowy i zastosowania przemysłowe.
Obudowa z UV-stabilizowanego ASA w kolorze Brilliant White (Pantone P 179-1C) gwarantuje odporność na promieniowanie UV, sól i wilgoć. Klasa szczelności IP65, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają, że antena jest przygotowana do pracy w trudnych warunkach środowiskowych – zarówno wewnątrz, jak i na zewnątrz budynków.

    Kompatybilność i łączność bez kompromisów

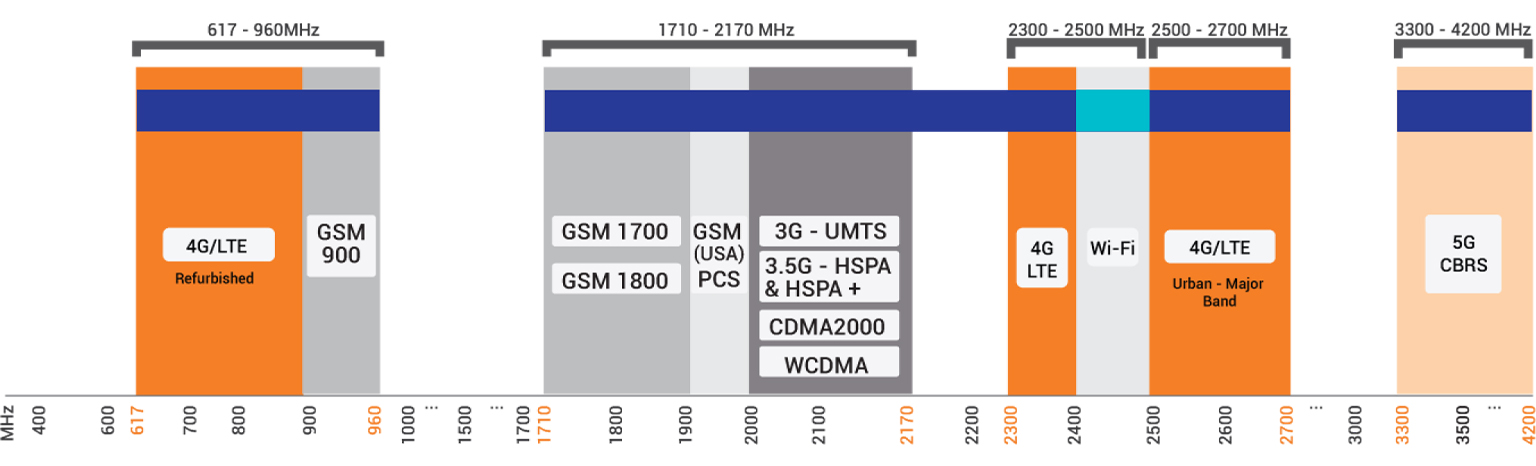

Antena XPOL-24 MIMO 4×4 (A-XPOL-0024-V1-02) obsługuje pełne pasma LTE/5G w zakresie 617–4200 MHz (617–960, 1710–2700, 3300–4200 MHz). Dzięki temu współpracuje z większością routerów, modemów i urządzeń przemysłowych 4G/5G.
            Zysk sygnału dopasowany do pasma
            • 8.5 dBi @ 617–960 MHz
            • 8.5 dBi @ 1710–2700 MHz
            • 11 dBi @ 3300–4200 MHz
            Takie parametry gwarantują stabilną i wydajną łączność w różnych scenariuszach – od systemów telemetrycznych
            i M2M po internet domowy i biurowy (FWA).

            Elastyczna integracja (MIMO 4×4)
            Antena wyposażona jest w 4× złącza N-Type (F), co zapewnia niski poziom strat i pełną
            kompatybilność z profesjonalnymi instalacjami LTE/5G. Dzięki temu można dobrać długość i typ przewodów
            koncentrycznych do indywidualnych potrzeb – od krótkich odcinków w szafie RACK po kilkunastometrowe
            instalacje na zewnątrz budynku. Polaryzacja krzyżowa (±45°) oraz pionowa/pozioma zwiększają
            niezawodność łącza w konfiguracji MIMO 4×4.

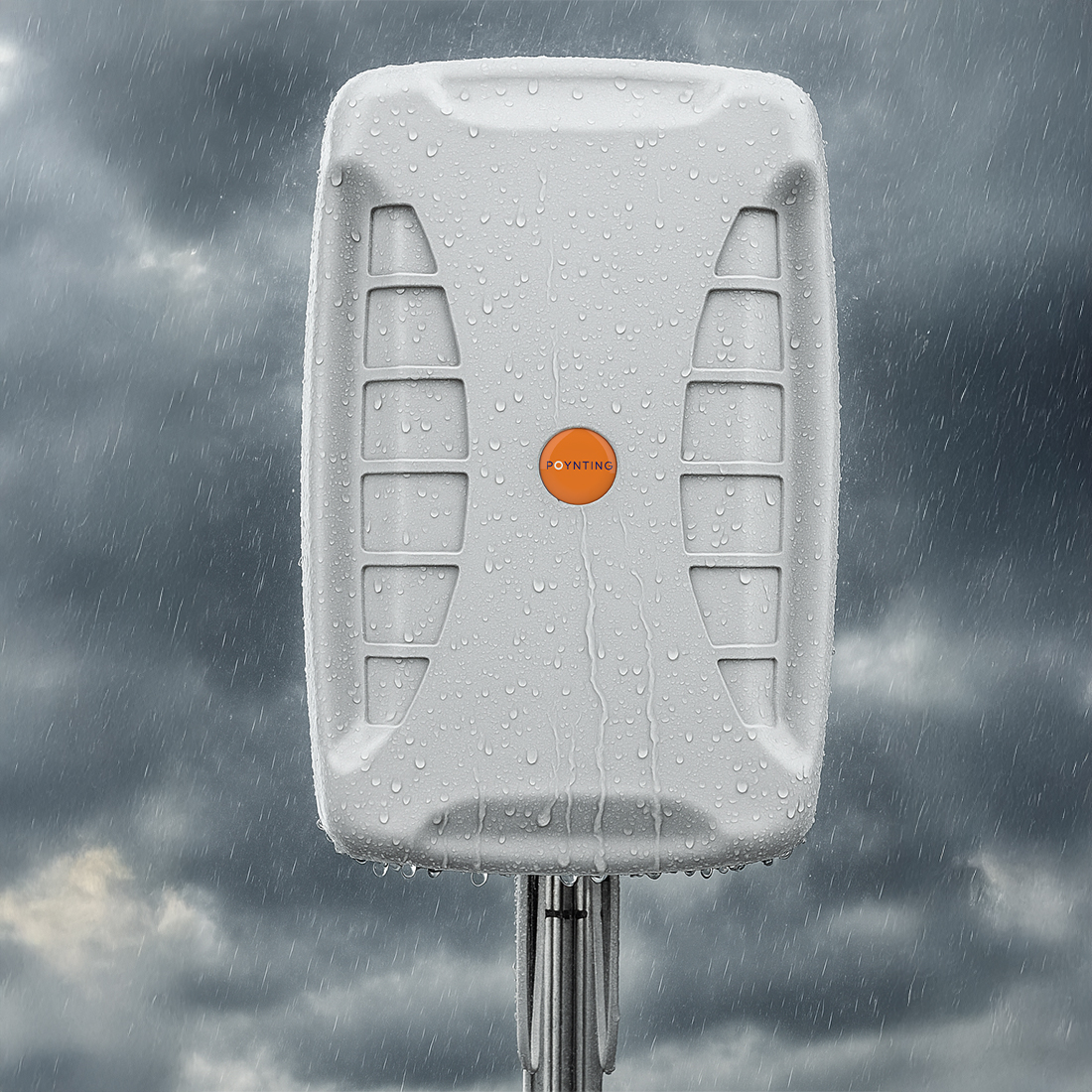

    Odporna na trudne warunki – IP65 i IK08
XPOL-24 MIMO 4×4 została zaprojektowana do pracy w najbardziej wymagających środowiskach – zarówno wewnątrz, jak i na zewnątrz budynków. Spełnia normę IP65, co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody z każdej strony. Klasa odporności mechanicznej IK08 chroni antenę przed uderzeniami i wibracjami.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 160 km/h, co gwarantuje niezawodne działanie nawet w trudnych warunkach pogodowych.
Odporność na korozję i promieniowanie UV
Obudowa z UV Stable ASA w kolorze Brilliant White (Pantone P 179-1C) zapewnia odporność na korozję, wilgoć (do 98%) oraz długotrwałe nasłonecznienie. Antena spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.

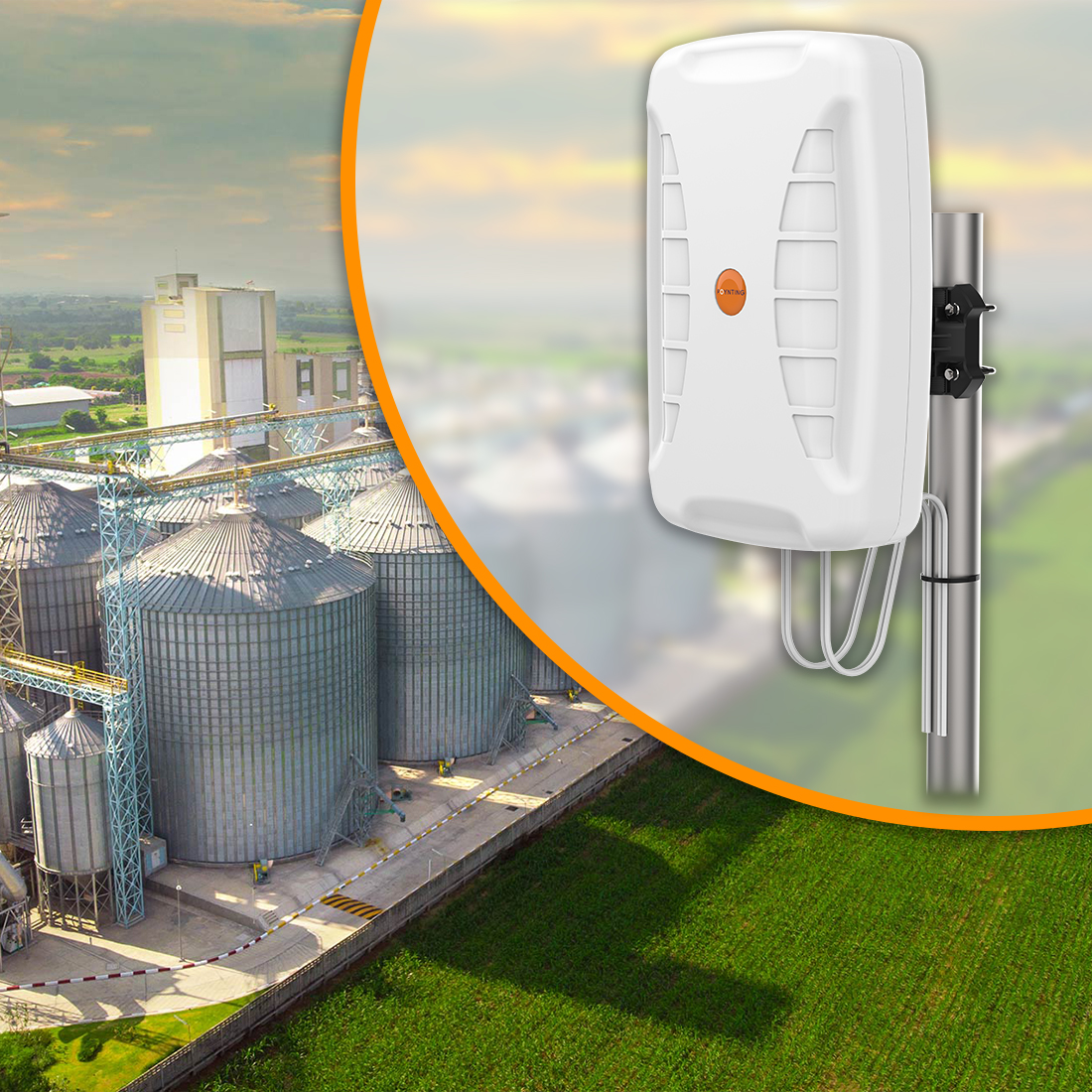

    Gdzie sprawdzi się antena XPOL-24 MIMO 4×4?
            XPOL-24 MIMO 4×4 to kierunkowa antena panelowa LTE/5G (617–4200 MHz),
            zaprojektowana z myślą o niezawodnej pracy w szerokim zakresie środowisk. Dzięki technologii
            X-Polarised 4×4 MIMO sprawdzi się w takich zastosowaniach jak:
            • Fixed Wireless Access (FWA) – szybki internet LTE/5G dla domów i biur
            • łącza LTE/5G dla użytkowników indywidualnych – poprawa jakości sygnału i prędkości
            • wdrożenia przemysłowe i komercyjne – niezawodna łączność dla systemów IoT i M2M
            • obszary wiejskie i miejskie – wzmocnienie zasięgu w trudnych warunkach
            • rolnictwo i energetyka – dystrybucja danych telemetrycznych i monitoring sieci
            • sektor Oil & Gas – komunikacja w wymagających środowiskach
            • wzmacniacze sygnału i repeatery – poprawa zasięgu w krytycznych lokalizacjach

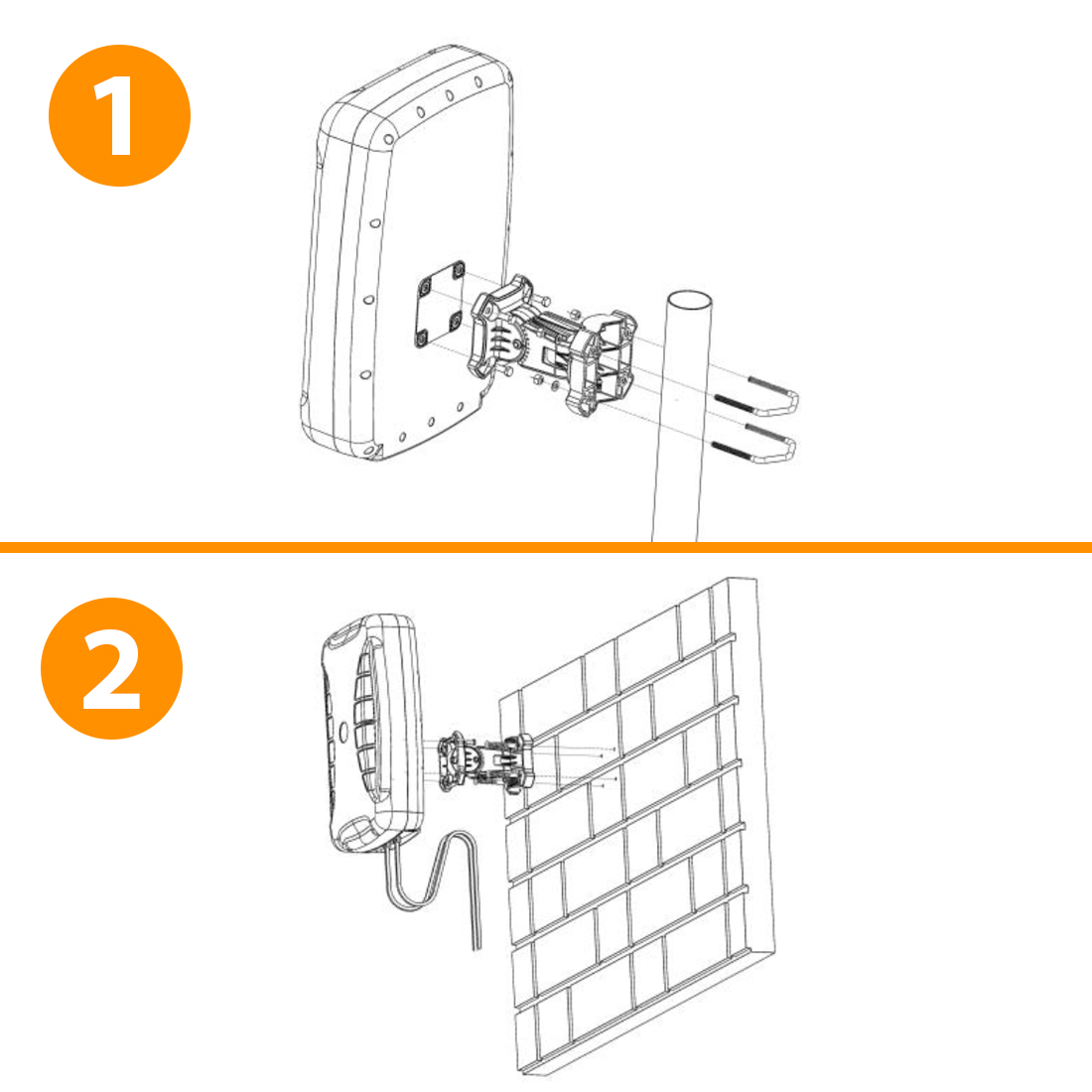

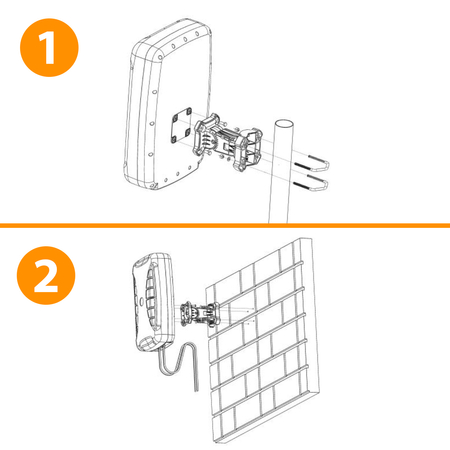

    Stabilny i prosty montaż XPOL-24 MIMO 4×4
XPOL-24 MIMO 4×4 dostarczana jest z uniwersalnym uchwytem montażowym BRKT-062, który umożliwia instalację zarówno na maszcie, jak i na ścianie. Solidna konstrukcja gwarantuje trwałe i bezpieczne mocowanie anteny w wymagających warunkach zewnętrznych.

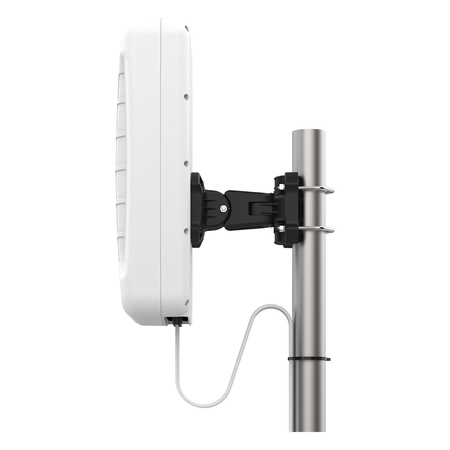

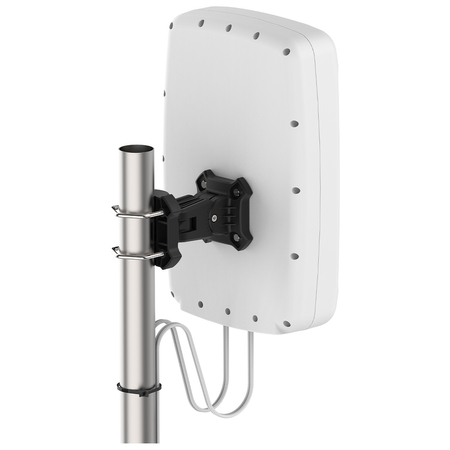

            1. Montaż na maszcie – przy użyciu uchwytu i obejm typu U (w zestawie)
            2. Montaż na ścianie – stabilne mocowanie przy użyciu uchwytu i śrub montażowych (w
            zestawie)

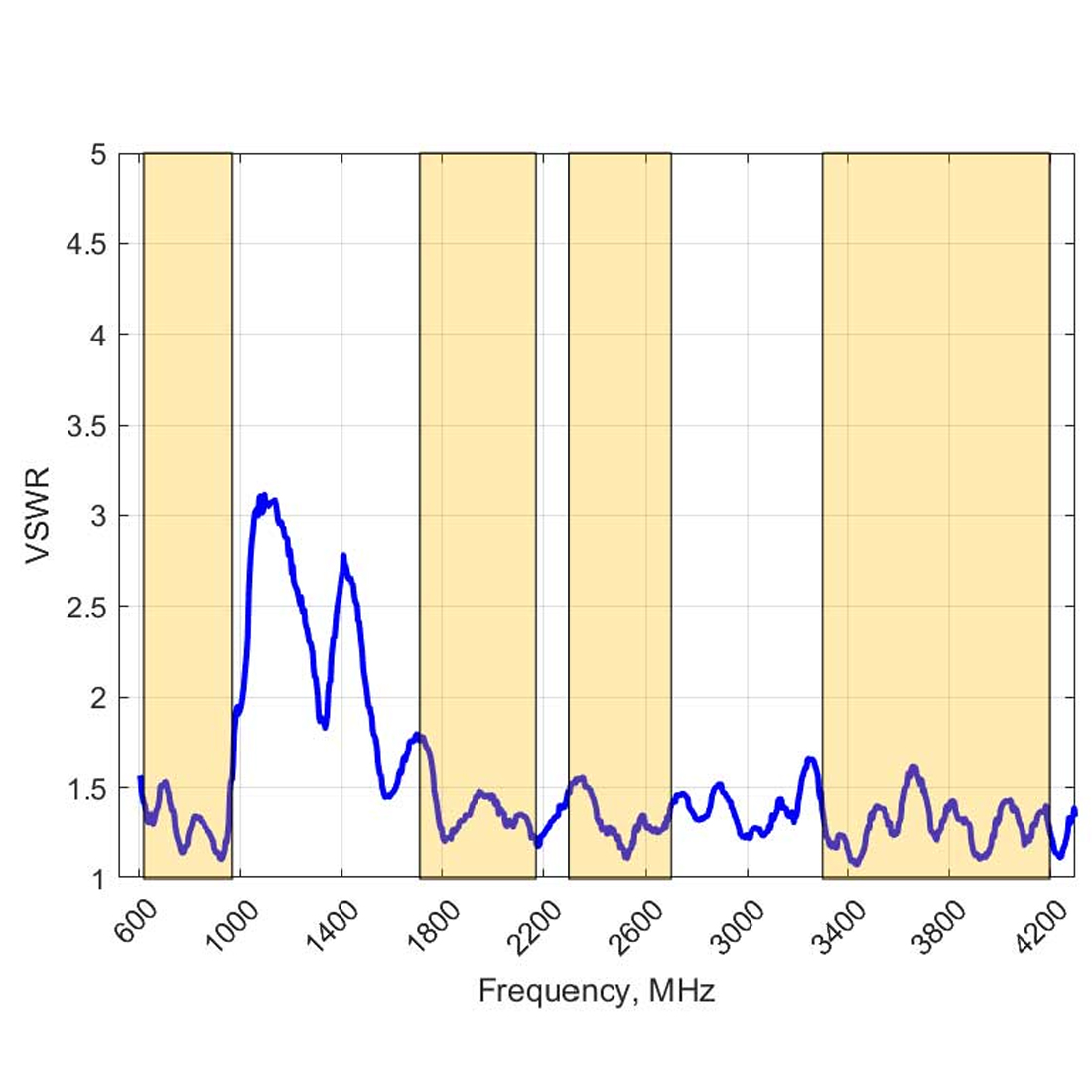

    Stabilność sygnału – współczynnik fali stojącej (VSWR)
Antena Poynting XPOL-24 MIMO 4×4 zapewnia bardzo dobre dopasowanie z VSWR < 2:1 w całym zakresie pracy 617–4200 MHz. Taki poziom współczynnika fali stojącej skutecznie ogranicza straty mocy i gwarantuje niezawodną transmisję w sieciach LTE oraz 5G, także w wymagających zastosowaniach przemysłowych, telemetrycznych, IoT i M2M.

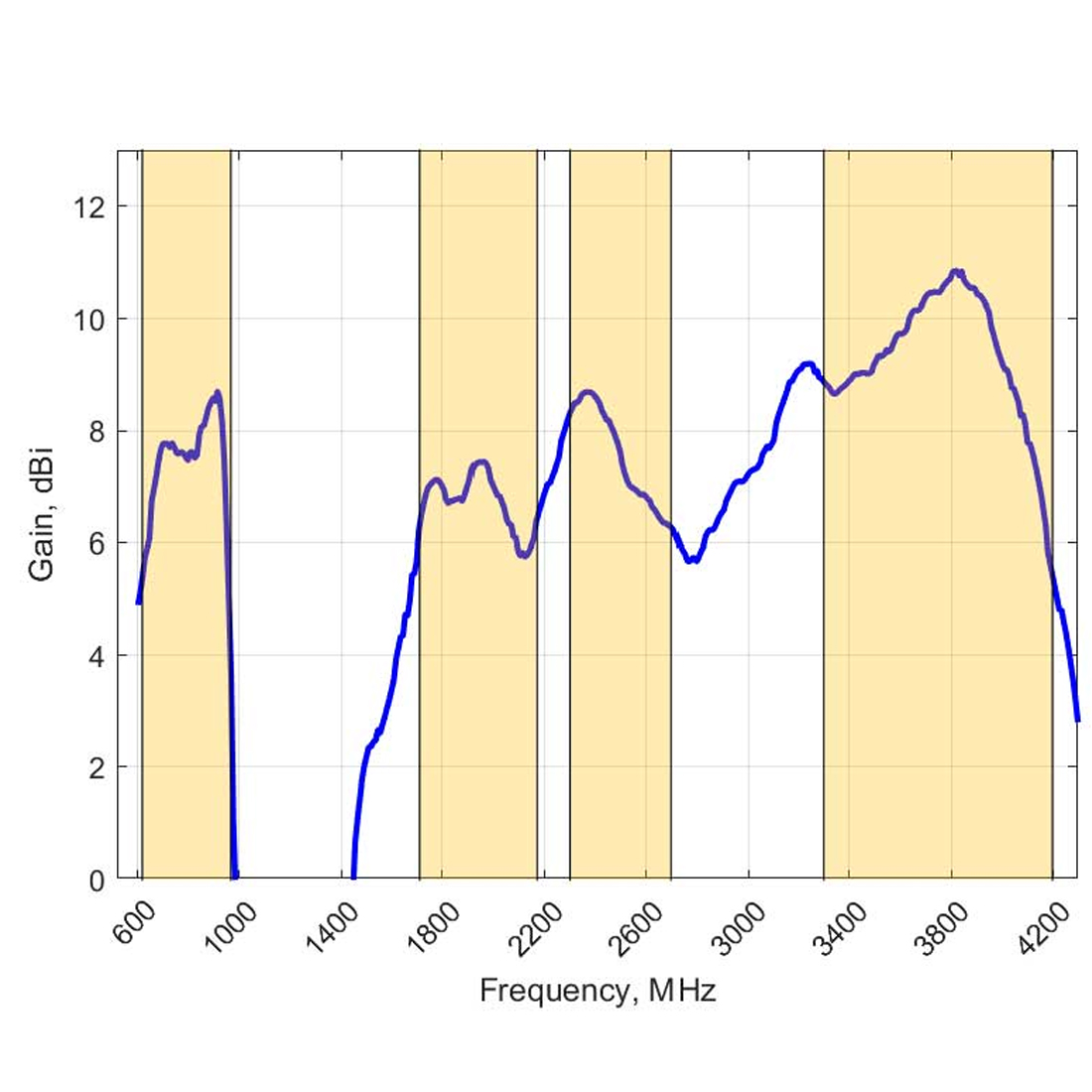

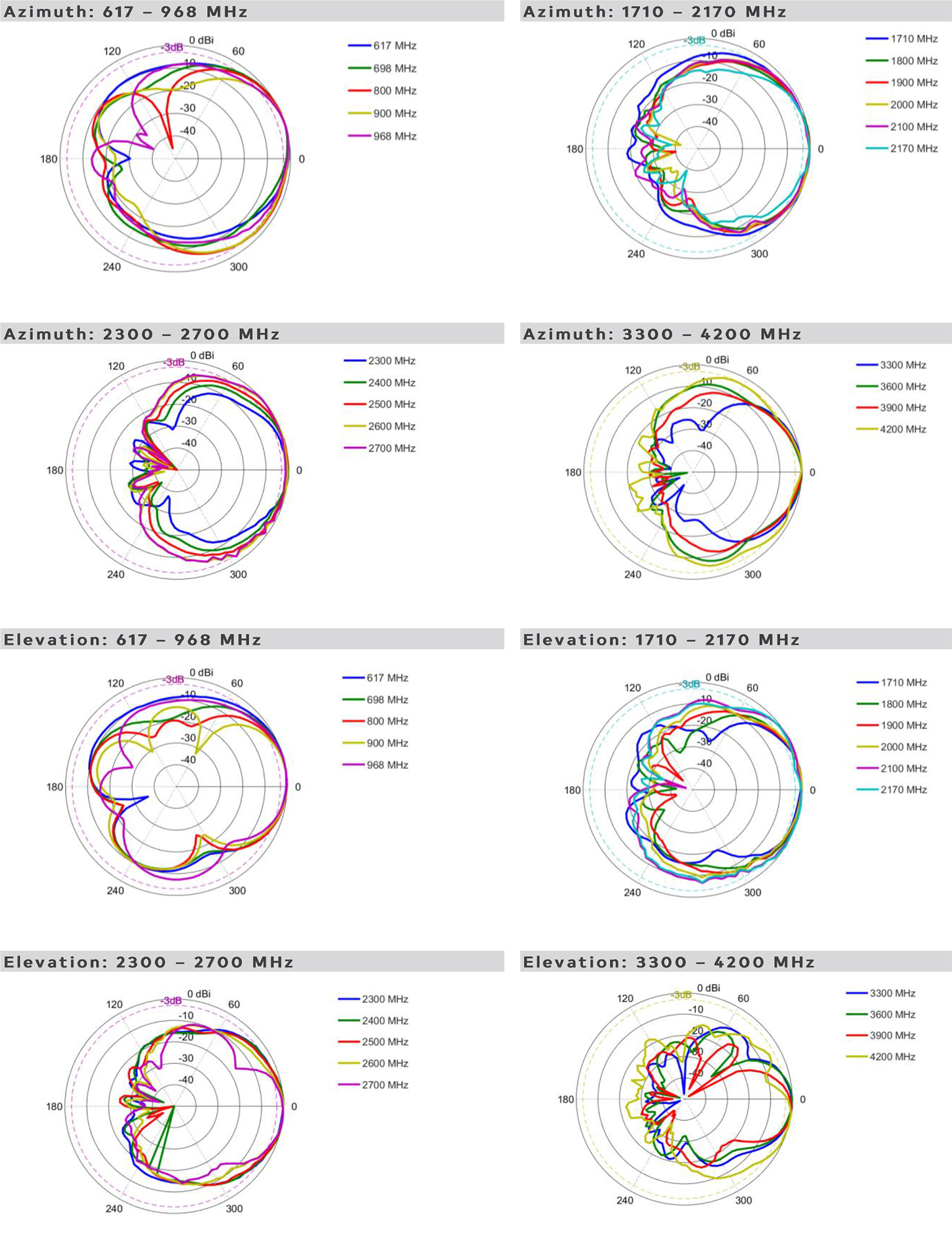

    Zysk anteny w pasmach LTE i 5G
            XPOL-24 MIMO 4×4 zapewnia wysokie wzmocnienie w kluczowych pasmach częstotliwości:
            • 8.5 dBi @ 617–960 MHz
            • 8.5 dBi @ 1710–2700 MHz
            • 11 dBi @ 3300–4200 MHz
            Dzięki temu antena gwarantuje stabilne i wydajne połączenie w szerokim zakresie częstotliwości, wspierając
            zarówno rozwiązania FWA, jak i instalacje LTE/5G w domach, biurach oraz obiektach
            przemysłowych.

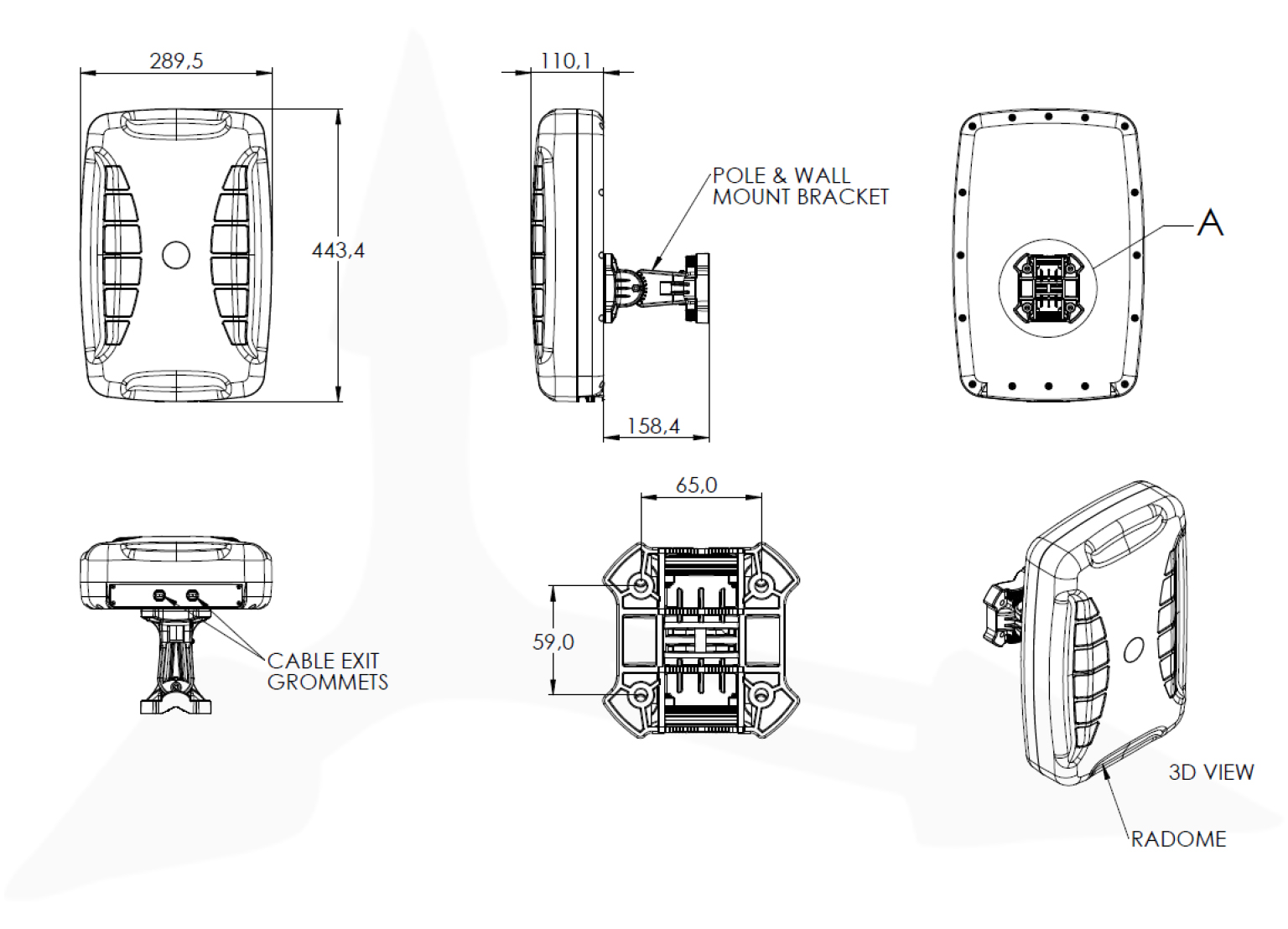

    Rysunek techniczny

        Specyfikacja techniczna – XPOL-24 (A-XPOL-0024-V1-02), MIMO 4×4
| Zakres częstotliwości | 617–960 MHz 1710–2700 MHz 3300–4200 MHz |
| Zysk (maks.) | 8.5 dBi @ 617–960 MHz 8.5 dBi @ 1710–2700 MHz 11 dBi @ 3300–4200 MHz |
| VSWR | < 2:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Cell 1: pionowa & pozioma Cell 2: ±45° |
| Przejście DC | Tak (DC short – do uziemienia) |
| Złącza / porty | 4× N-Type (F) |
| MIMO / SISO | MIMO 4×4 |
| Kierunkowość | Kierunkowa (panelowa) |
| Odporność na wiatr | Do 160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP65 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 290 mm × 444 mm × 110 mm (bez uchwytu) |
| Wymiary opakowania | 510 mm × 420 mm × 120 mm |
| Waga | 2.565 kg |
| Waga z opakowaniem | 3.875 kg |
| Materiał radomu | UV-stabilizowane ASA |
| Kolor | Biały „Brilliant White” (Pantone P 179-1 C) |
| Typ montażu | Ściana / maszt (uchwyt w zestawie) |
| Nazwa handlowa | XPOL-24 |
| Kod produktu | A-XPOL-0024-V1-02 |
| EAN | 6009710925003 |
| Porty / kable | 4× N-Type (F); brak kabli w zestawie |
| Antena | A-XPOL-0024-V1-02 |
| Elementy montażowe | Uchwyt do montażu na ścianie lub maszcie (BRKT-062) |
| Kable | — (brak w zestawie; dobierane osobno) |
