Antena 5w1 CPE 5G/WiFi/GPS MIMO2x2 Poynting EPNT-4
Poynting EPNT-4 – antena LTE/5G (MIMO 2×2), Wi-Fi (MIMO 2×2), GNSS
Jesteśmy autoryzowanym dystrybutorem marki Poynting – kupując u nas masz pewność, że otrzymujesz produkt pochodzący z oficjalnej sieci sprzedaży, z pełną gwarancją producenta i fachowym wsparciem technicznym.
Antena klasy inżynierskiej dla tych, którzy nie mogą pozwolić sobie na awarie – ani w pojeździe serwisowym, ani w instalacji przemysłowej, ani na jednostce morskiej. Poynting EPNT-4 to kompaktowa antena szerokopasmowa LTE/5G, Wi-Fi i GNSS, zbudowana pod realne warunki pracy – odporna na wodę, pył, wstrząsy, skrajne temperatury i wiatr do 220 km/h. Zaprojektowana z myślą o profesjonalnych systemach M2M, IoT, FWA, smart meteringu, automatyce i telemetrii, gdzie łączność musi być pewna – zawsze i wszędzie.
Najważniejsze cechy anteny Poynting EPNT-4
MIMO 2×2 dla LTE/5G – obsługa pasm 617–960 / 1427–1517 / 1710–2700 / 3400–4200 MHz, zysk do
3 dBi w zależności od częstotliwości
MIMO 2×2 dla Wi-Fi (2,4 / 5 / 6 GHz) – obsługa standardów Wi-Fi 4/5/6/6E, zysk
2.2 dBi @ 2,4 GHz i 5–7,2 GHz
GNSS (GPS/GLONASS) – dedykowany tor z LNA 21 ±2 dB, szybka i precyzyjna
lokalizacja
Szerokopasmowa praca – kompatybilna z 2G/3G/4G/5G, w tym pasma CBRS (3,5 GHz)
Dookólna charakterystyka promieniowania – niezawodność w ruchu: pojazdy, jednostki morskie,
systemy mobilne
Odporność IP67 i IK10 – pełna ochrona przed wodą, pyłem i uderzeniami mechanicznymi
Stabilność na wietrze do 220 km/h – sprawdzona w ekstremalnych warunkach
Zakres temperatur pracy -40…+80 °C – gotowa do działania w każdym klimacie
Wytrzymała obudowa UV Stable ASA – odporna na promieniowanie słoneczne i czynniki
atmosferyczne

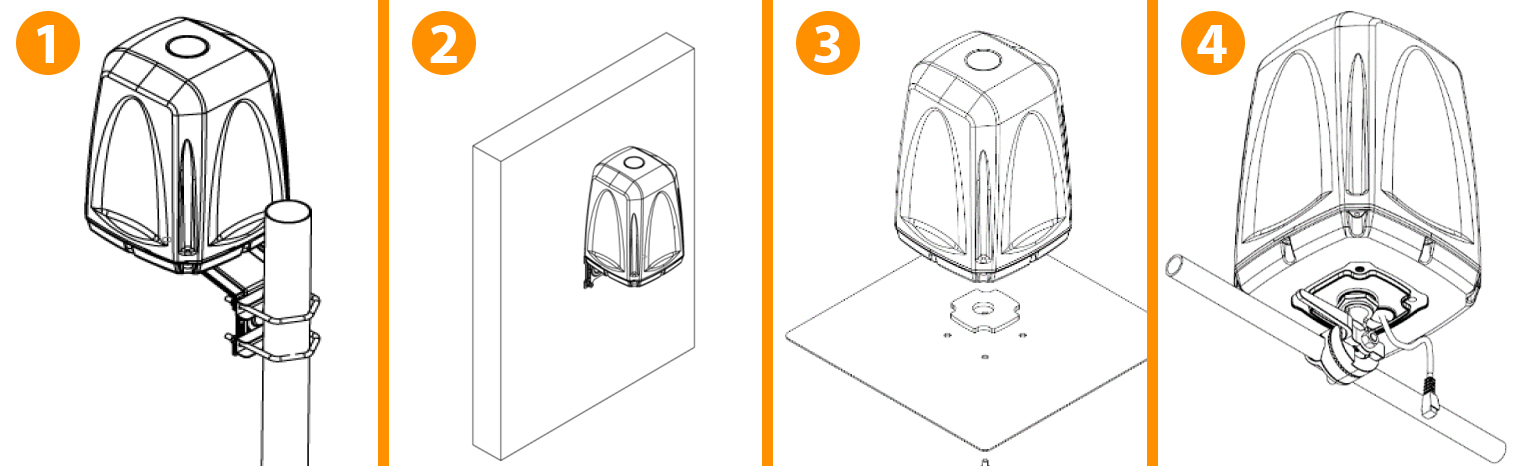

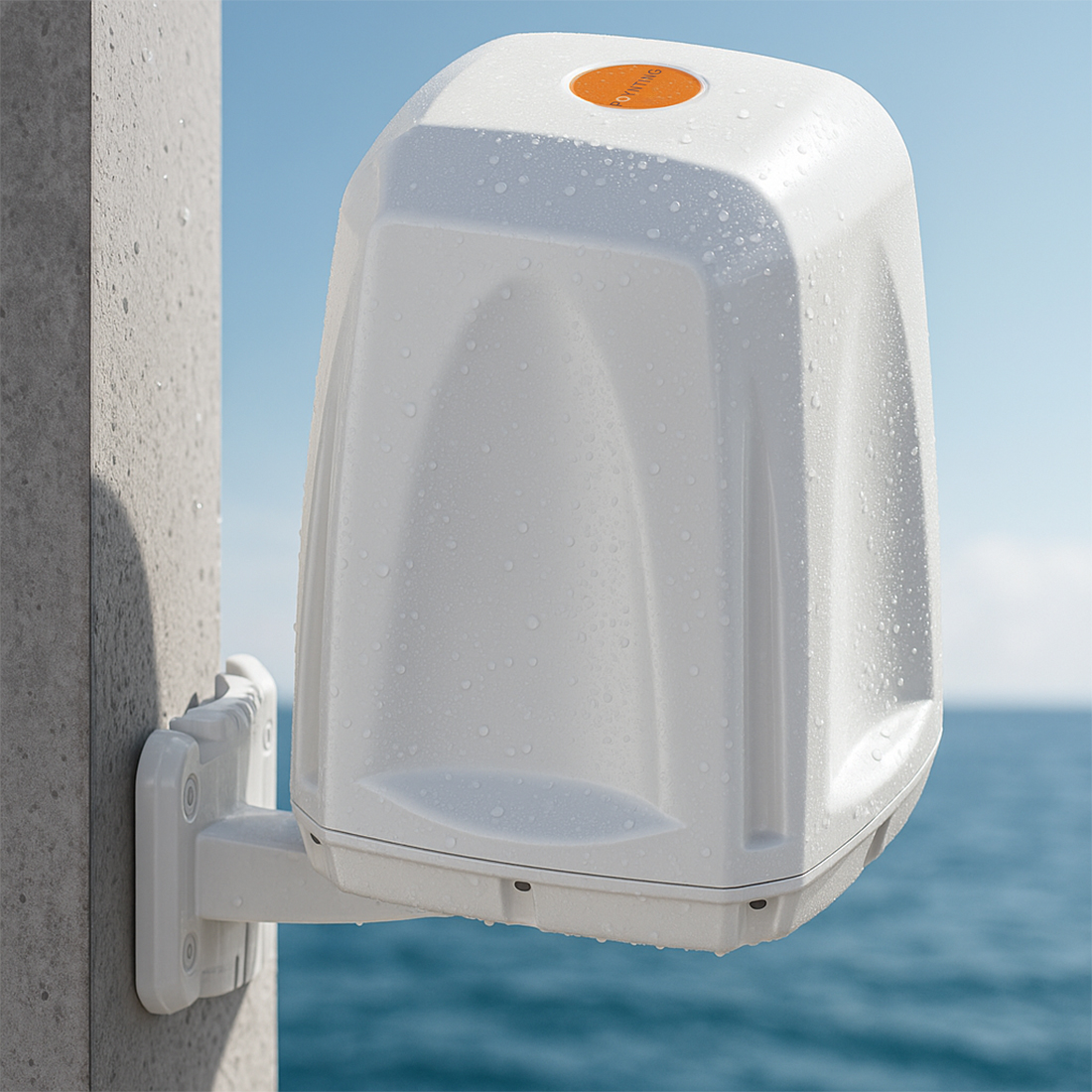

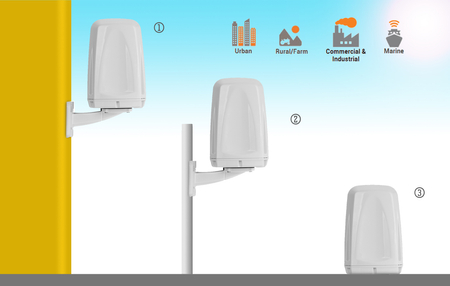

Elastyczny montaż – instalacja na ścianie, maszcie lub powierzchni płaskiej, w zestawie
uchwyt ze stali nierdzewnej

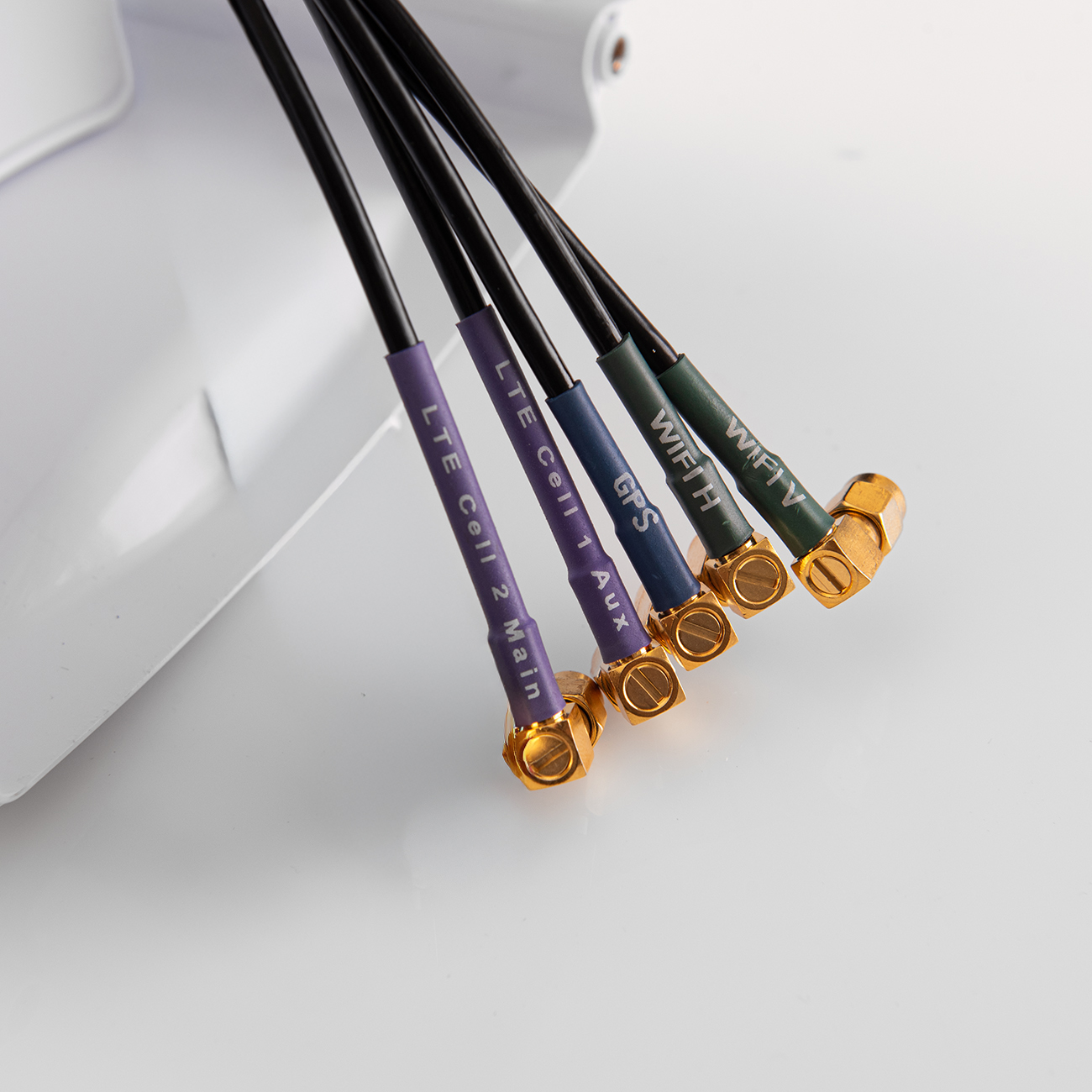

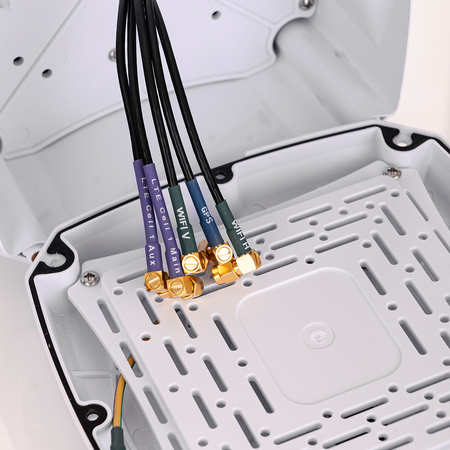

7 złączy – 2× SMA (LTE/5G), 2× RP-SMA (Wi-Fi), 1× SMA (GPS) – łatwa integracja z routerami
EPNT-4 – antena dla wymagających zastosowań
Obudowa EPNT-4 została wykonana z wytrzymałego materiału UV Stable ASA, odpornego na promieniowanie słoneczne, sól, wodę i wahania temperatury. To rozwiązanie, które przez lata zachowuje pełną funkcjonalność i estetykę, bez ryzyka pęknięć czy odbarwień.

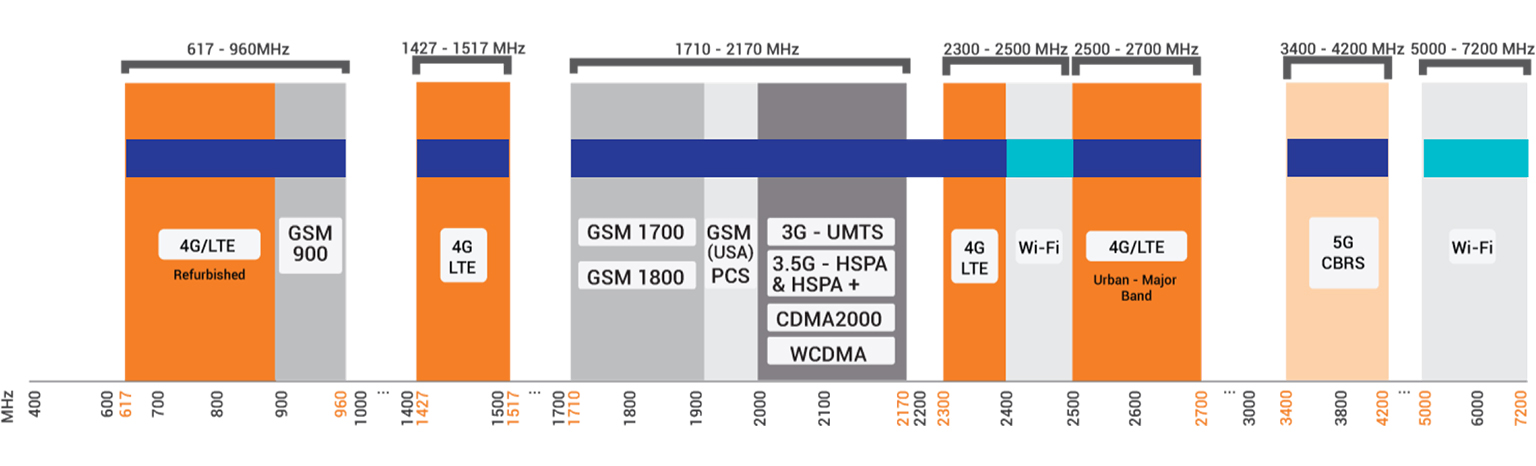

Antena obsługuje pełny zakres LTE/5G (617–960, 1427–1517, 1710–2700, 3400–4200 MHz), Wi-Fi 2,4/5/6 GHz (2400–2500 i 5000–7200 MHz) oraz GPS/GLONASS 1575/1600 MHz. Dzięki temu sprawdza się w systemach IoT, M2M, FWA, a także w aplikacjach mobilnych i morskich, zapewniając niezawodną łączność w trudnych warunkach.
EPNT-4 to antena dla profesjonalistów, którzy oczekują pewności działania i odporności klasy przemysłowej.
Kompatybilność i łączność bez kompromisów
EPNT-4 to kompaktowe, zintegrowane rozwiązanie: MIMO 2×2 dla LTE/5G, MIMO 2×2 dla Wi-Fi oraz dedykowany GPS/GLONASS.
LTE/5G – MIMO 2×2
Obsługa szerokiego zakresu częstotliwości: 617–960, 1427–1517, 1710–2700 oraz 3400–4200 MHz. Zysk
anteny do 3 dBi zapewnia stabilne połączenia i wysoką przepustowość w sieciach
5G/LTE, również w zastosowaniach FWA, M2M i IoT.
Wi-Fi – MIMO 2×2
Dwuzakresowa praca w pasmach 2,4 i 5–7,2 GHz z obsługą standardów
Wi-Fi 4/5/6/6E. Zysk anteny 2.2 dBi gwarantuje stabilny zasięg i
niezawodne prędkości w codziennym użytkowaniu.
GNSS (GPS/GLONASS)
Dedykowany tor GNSS z wzmocnieniem LNA 21 ± 2 dB, polaryzacją RHCP i zakresem
1575/1600 MHz umożliwia szybkie pozyskanie pozycji i pewne śledzenie sygnału nawet w trudnym
środowisku.
Wytrzymałość w każdych warunkach – IP67 i IK10
EPNT-4 została zaprojektowana z myślą o pracy w najbardziej wymagającym środowisku. Spełnia normę IP67, co oznacza pełną odporność na kurz i czasowe zanurzenie w wodzie, a dodatkowo IK10, gwarantując wysoką odporność na uderzenia i wibracje.
Obudowa wykonana z UV Stable ASA jest odporna na promieniowanie słoneczne i czynniki atmosferyczne, co chroni antenę przed degradacją w długiej perspektywie. Zakres pracy od -40 °C do +80 °C pozwala na niezawodne działanie zarówno zimą, jak i latem.
Stabilność w ekstremalnych warunkach
Antena EPNT-4 została przetestowana pod kątem odporności na wiatr o prędkości do 220 km/h (uchwyt do 190 km/h). Dzięki temu pozostaje stabilna i w pełni funkcjonalna nawet podczas sztormu czy przy dużych prędkościach jazdy.
Gdzie sprawdzi się antena EPNT-4?
EPNT-4 została stworzona z myślą o niezawodnej pracy w najbardziej wymagających
środowiskach. Jej konstrukcja i odporność czynią ją idealnym rozwiązaniem dla:
• jednostek morskich – stabilna łączność na statkach, łodziach i jednostkach
przybrzeżnych
• pojazdów i systemów mobilnych – pewny dostęp do sieci w transporcie, logistyce i
pojazdach specjalistycznych
• automatyki przemysłowej i M2M – niezawodna transmisja danych w fabrykach, kopalniach i
infrastrukturze krytycznej
• rolnictwa i IoT – sprawna komunikacja dla inteligentnych systemów rolniczych i
energetycznych
• FWA i łączności konsumenckiej – szybki internet LTE/5G w domach, biurach i instalacjach
zdalnych

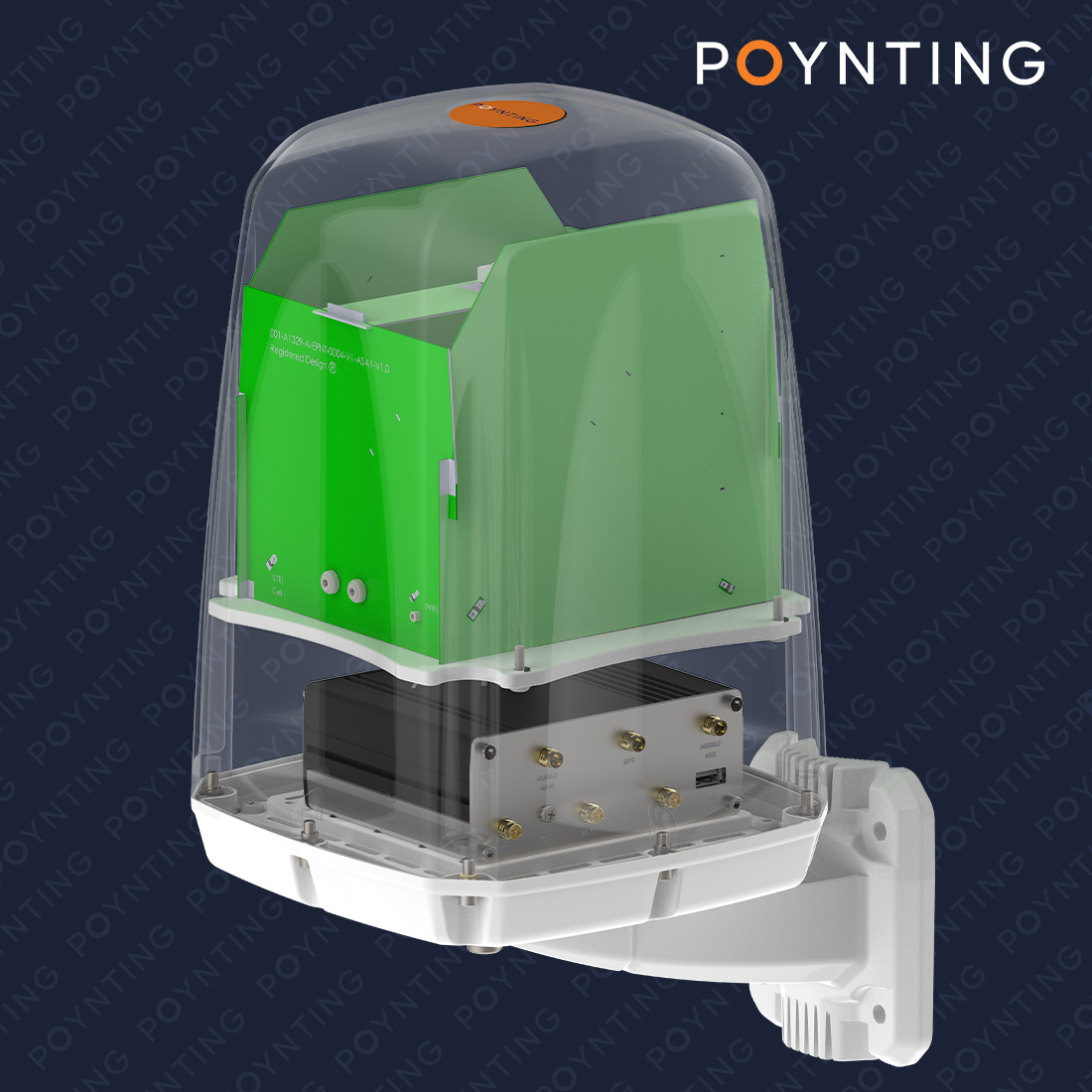

EPNT-4 – antena i router w jednej obudowie
EPNT-4 to kompletny system typu CPE (Customer Premises Equipment), łączący w jednej, wytrzymałej obudowie wysokowydajne anteny LTE/5G, Wi-Fi oraz GPS z miejscem na montaż routera.
Wewnątrz obudowy przewidziano przestrzeń instalacyjną na router o maksymalnych wymiarach: 140 × 120 × 50 mm. Dzięki temu router znajduje się bezpośrednio przy antenach, co minimalizuje straty na kablach koncentrycznych i poprawia ogólną wydajność systemu.
Takie rozwiązanie sprawia, że EPNT-4 działa jako w pełni zintegrowane urządzenie do najbardziej wymagających zastosowań – od jednostek morskich i mobilnych po instalacje przemysłowe.

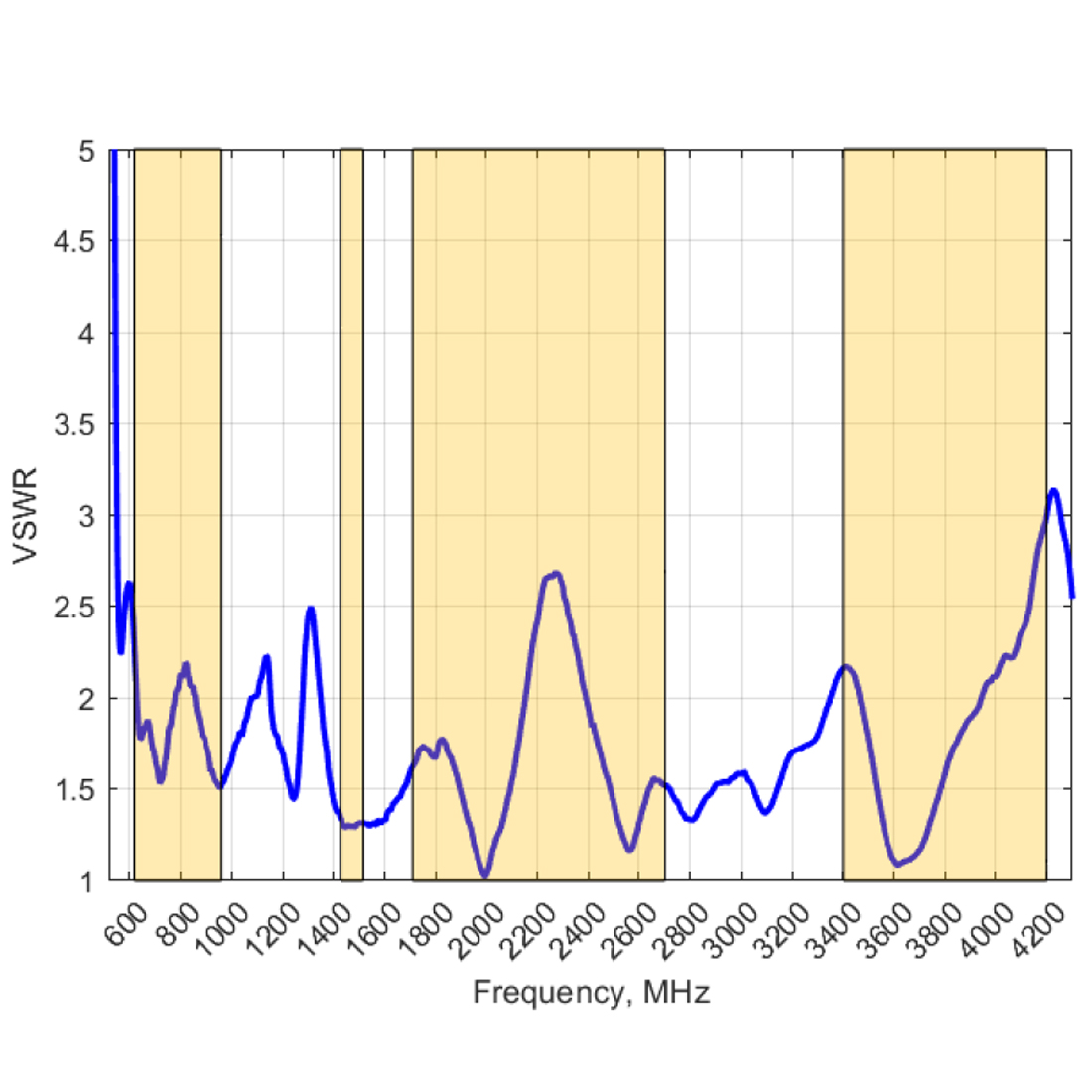

Stabilny sygnał LTE/5G – dopasowanie VSWR
EPNT-4 utrzymuje VSWR < 3:1 w całym zakresie roboczym 617–4200 MHz. To minimalizuje straty mocy i zapewnia stabilną pracę torów LTE/5G.

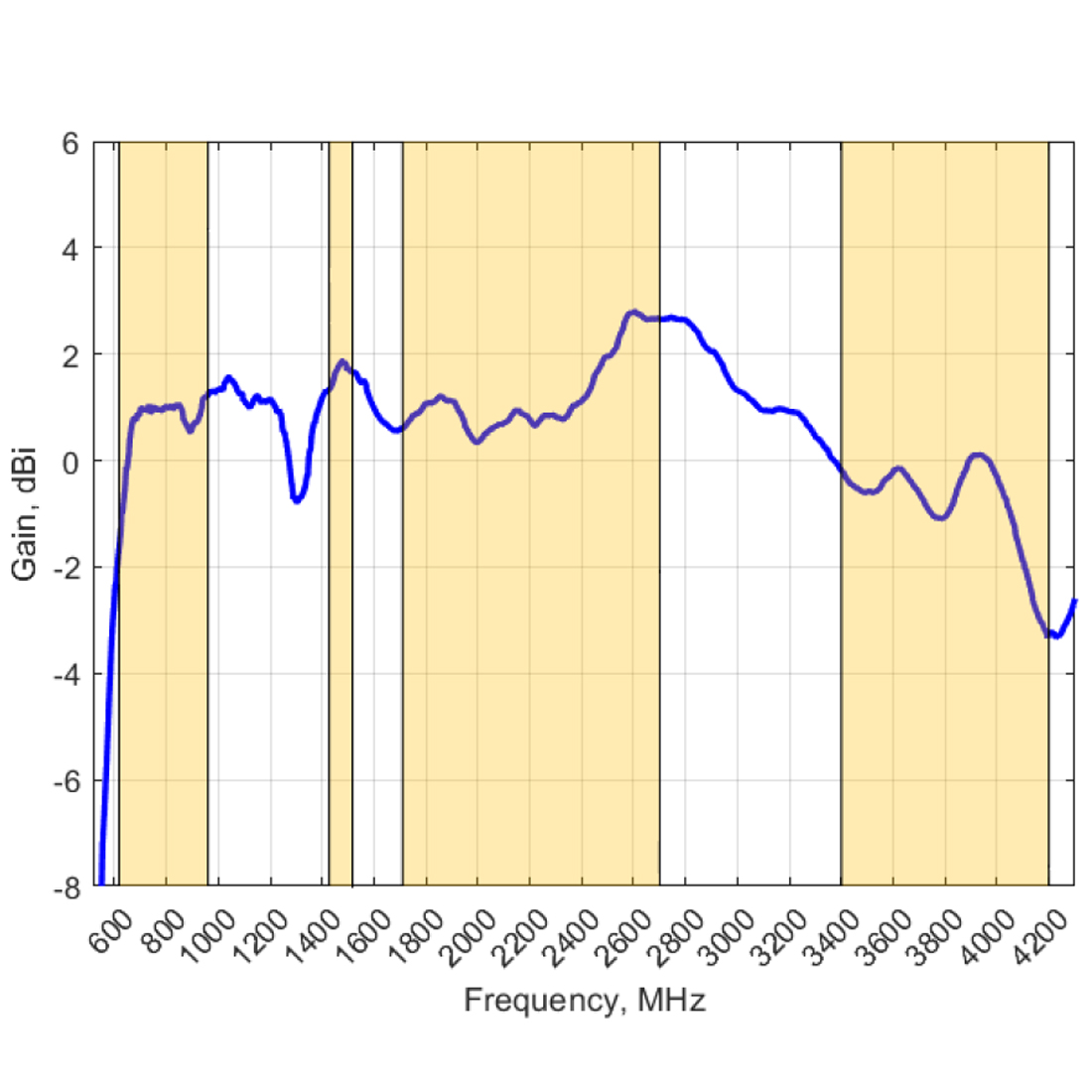

Siła sygnału LTE/5G – zysk anteny
Antena EPNT-4 osiąga maksymalnie:
1 dBi @ 617–960 MHz
2 dBi @ 1427–1517 MHz
3 dBi @
1710–2700 MHz
0 dBi @ 3400–4200 MHz
Dzięki krzyżowej polaryzacji
±45° antena wspiera niezawodne połączenia w konfiguracji 2×2 MIMO.

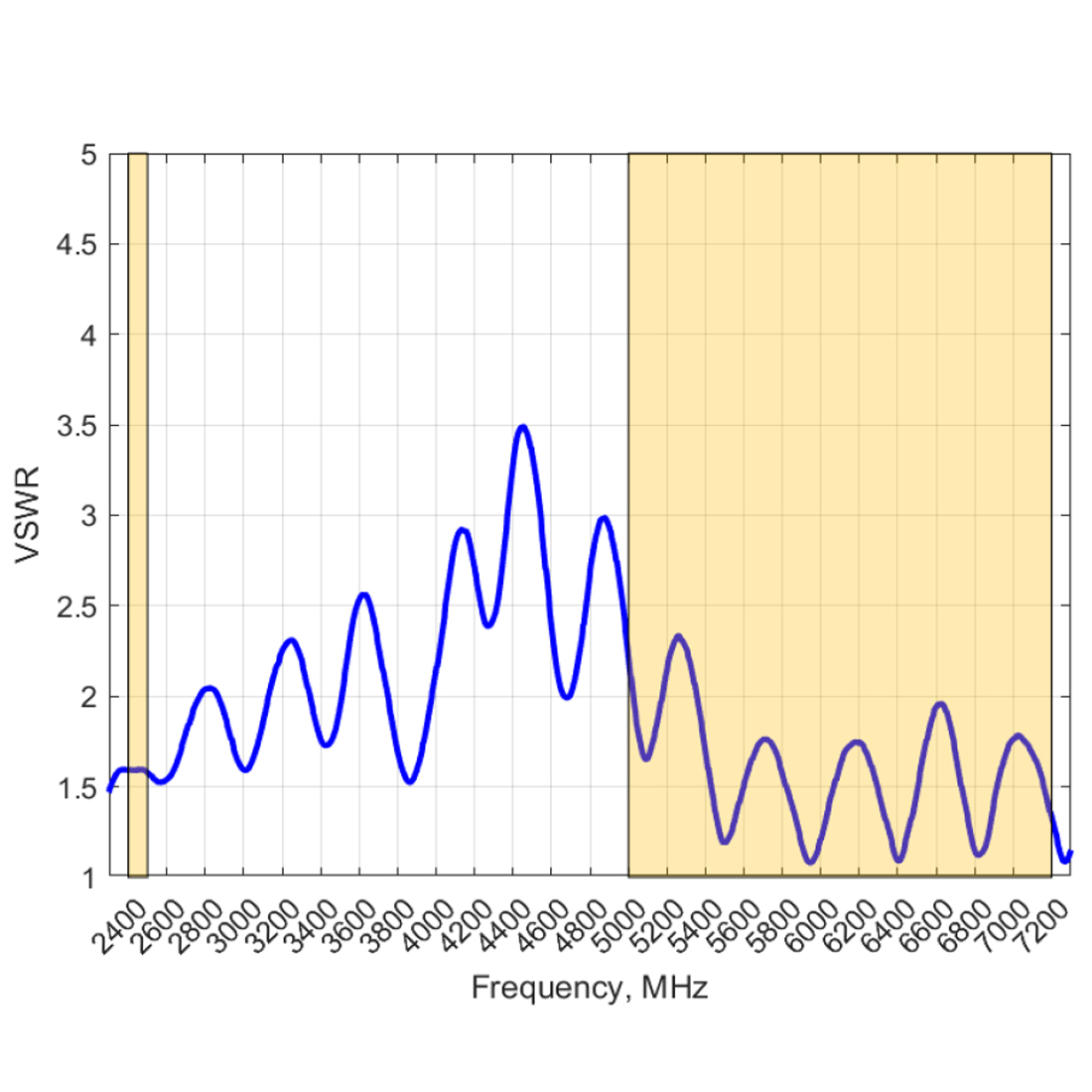

Wi-Fi bez strat – dopasowanie VSWR
W torach Wi-Fi antena utrzymuje VSWR ≤ 2.5:1 na ponad 90% pasma (2,4 / 5 / 6 GHz). To zapewnia efektywne dopasowanie i stabilną pracę MIMO 2×2 / 2×2 w standardach Wi-Fi 4/5/6/6E.

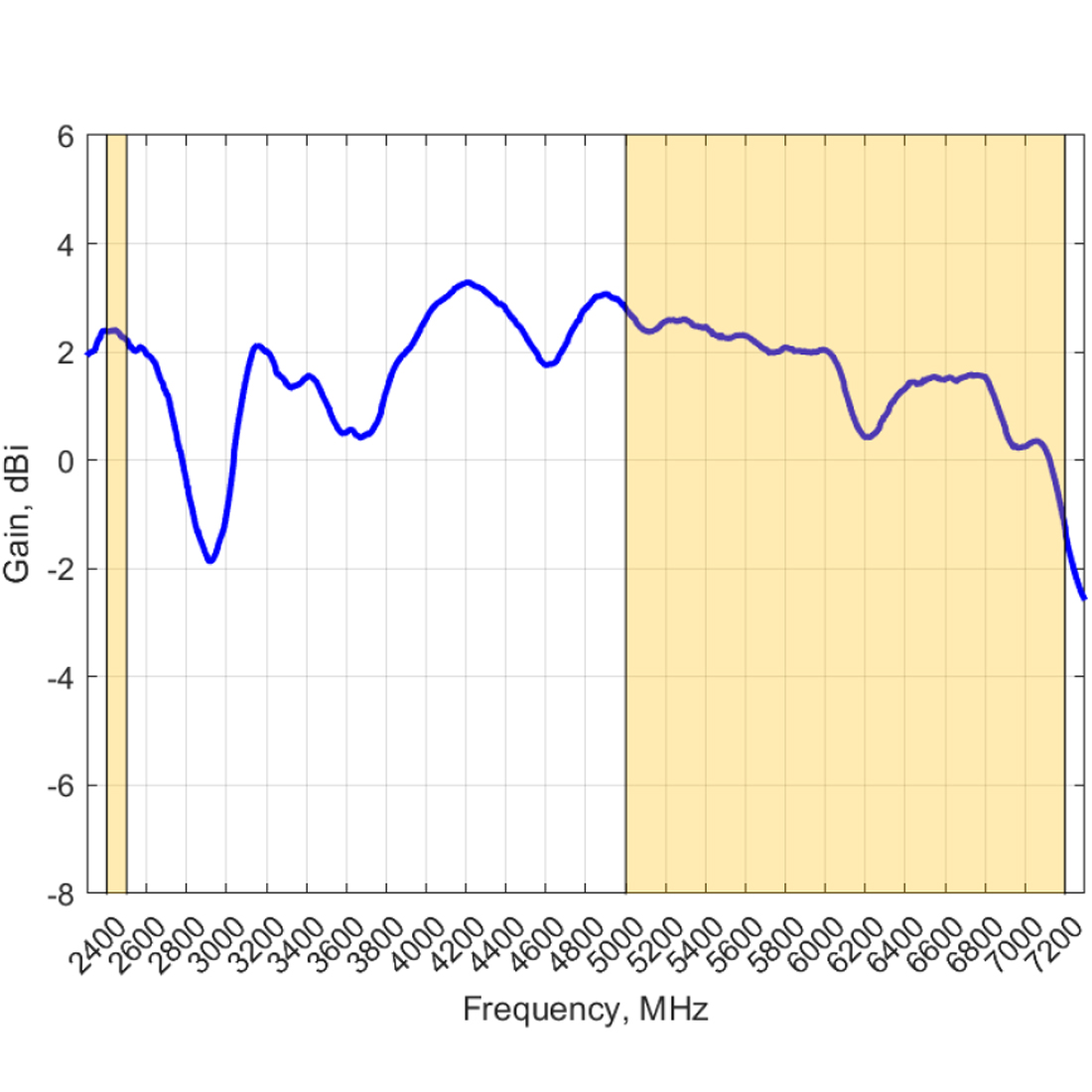

Wi-Fi o większym zasięgu – zysk anteny
EPNT-4 osiąga 2.2 dBi @ 2400–2500 MHz oraz 2.2 dBi @ 5000–7200 MHz. Dzięki temu antena oferuje stabilny zasięg i niezawodne prędkości w konfiguracji MIMO 2×2 / 2×2.

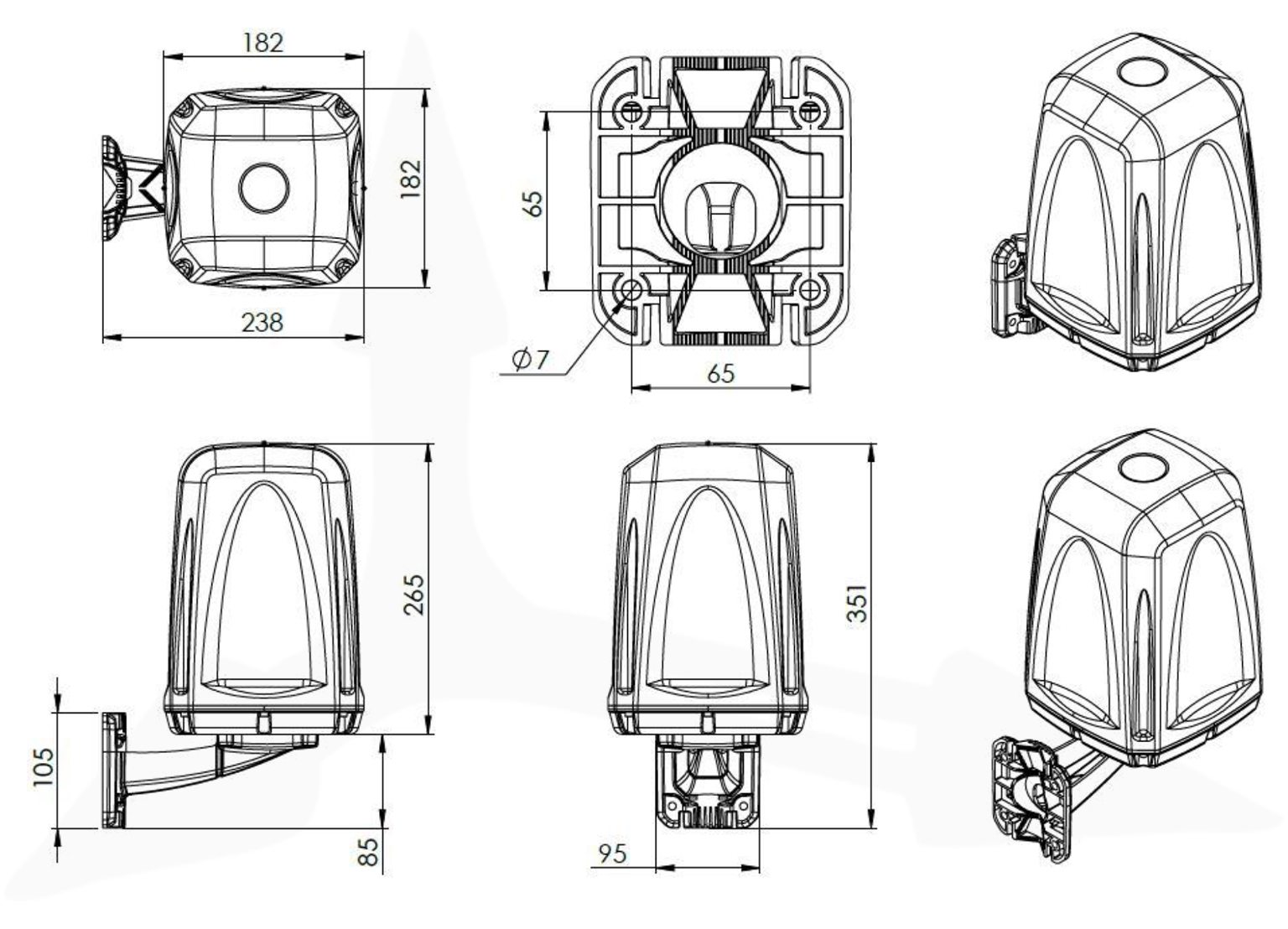

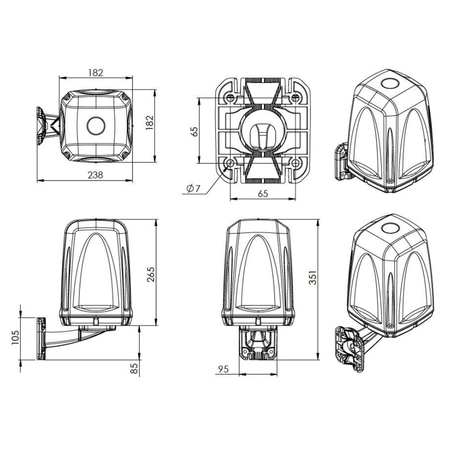

Rysunek techniczny

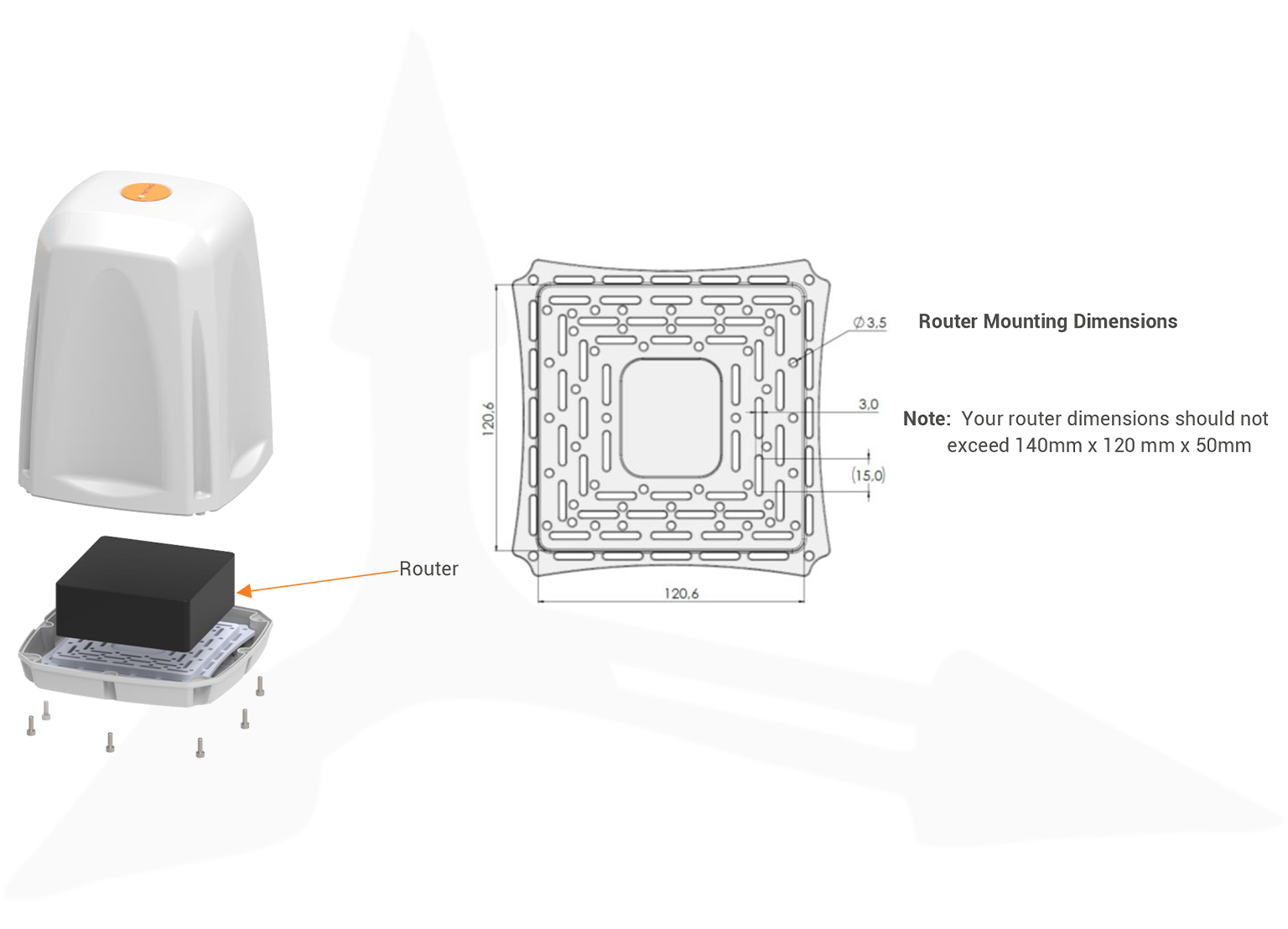

Montaż routera
Specyfikacja techniczna – Poynting EPNT-4 (A-EPNT-0004-V1-15)
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz |
| Zysk (max) |
1 dBi @ 617–960 MHz 2 dBi @ 1427–1517 MHz 3 dBi @ 1710–2700 MHz 0 dBi @ 3400–4200 MHz |
| VSWR | <3:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | ±45° cross-polaryzacja |
| Przejście DC | Tak |
| Częstotliwości | 2400–2500 MHz 5000–7200 MHz |
| Zysk (max) | 2.2 dBi @ 2400–2500 MHz 2.2 dBi @ 5000–7200 MHz |
| VSWR | <2.5:1 dla >90% pasma |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja |
Wi-Fi Main: pionowa + pozioma (cross) Wi-Fi Aux: ±45° (cross) |
| Uziemienie | Tak |
| Zakres częstotliwości | 1575.42 / 1600 MHz |
| Zysk LNA | 21 ±2 dBi |
| VSWR | ≤1.5:1 |
| Napięcie / prąd (DC) | 2.7–3.3 V / 5–15 mA |
| Impedancja / Polaryzacja | 50 Ω / RHCP |
| Tłumienie poza pasmem | ≥12–16 dB |
| Tłumienie kabla | 0.71 dB/m @ 1500 MHz |
| DC Short | Tak |
| Złącza |
2x RA-SMA (M) – 5G/4G 2x RA-RP-SMA (M) – Wi-Fi 1x RA-SMA (M) – GPS |
| MIMO / SISO | MIMO 2×2 (LTE/5G) MIMO 2×2 (Wi-Fi) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | Antenna ≤220 km/h Uchwyt ≤190 km/h |
| Zakres temp. pracy / składowania | -40°C…+80°C / -40°C…+80°C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP67 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy / składowania | do 98% / 5–95% (bez kondensacji) |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 351 × 238 × 182 mm |
| Maks. wymiary routera | 140 × 120 × 50 mm |
| Wymiary opakowania | 405 × 280 × 200 mm |
| Waga / z opakowaniem | 1.175 kg / 2.19 kg |
| Materiał / kolor | UV Stable ASA / biały (Pantone P 179-1C) |
| Typ montażu | Ściana / maszt / powierzchnia (z uchwytem ze stali 316 w zestawie) |
| Kod produktu | A-EPNT-0004-V1-15 |
| Numer EAN | 6009710924853 |

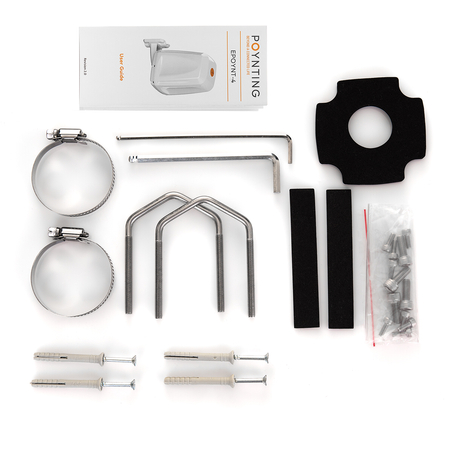

| W zestawie | Antena EPNT-4, uchwyt stalowy A-BRKT-091-V1-01 |
