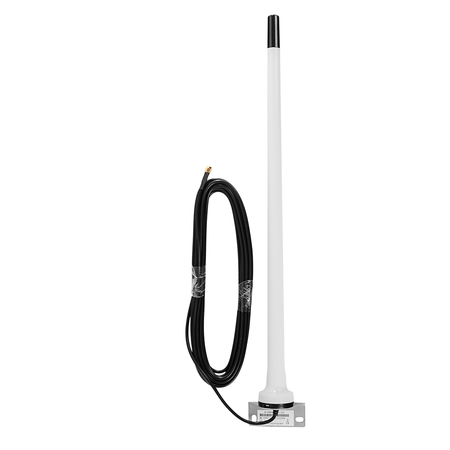

Antena LTE SISO Poynting OMNI-121 SMA 8m
Poynting OMNI-121 – dookólna antena LTE, 698–2700 MHz, IP65
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej sieci, z pełną gwarancją i wsparciem technicznym.
OMNI-121 to kompaktowa antena dookólna dla pasm GSM/UMTS/LTE (698–2700 MHz). Oferuje zysk do 6 dBi i równomierny zasięg w każdym kierunku, sprawdzając się w systemach przemysłowych, telemetrycznych i M2M. Dzięki klasie szczelności IP65, odporności IK08, testom mgły solnej (MIL-STD 810G / ASTM B117) oraz stabilności przy wietrze do 160 km/h, niezawodnie pracuje w trudnych warunkach. Antena posiada 8 m kabla HDF195 ze złączem SMA (M), co ułatwia instalację z większością routerów LTE.
Najważniejsze cechy anteny OMNI-121
Pasmo 698–2700 MHz – obsługa GSM, UMTS i LTE
Zysk do 6 dBi – wzmocnienie sygnału w wyższych pasmach

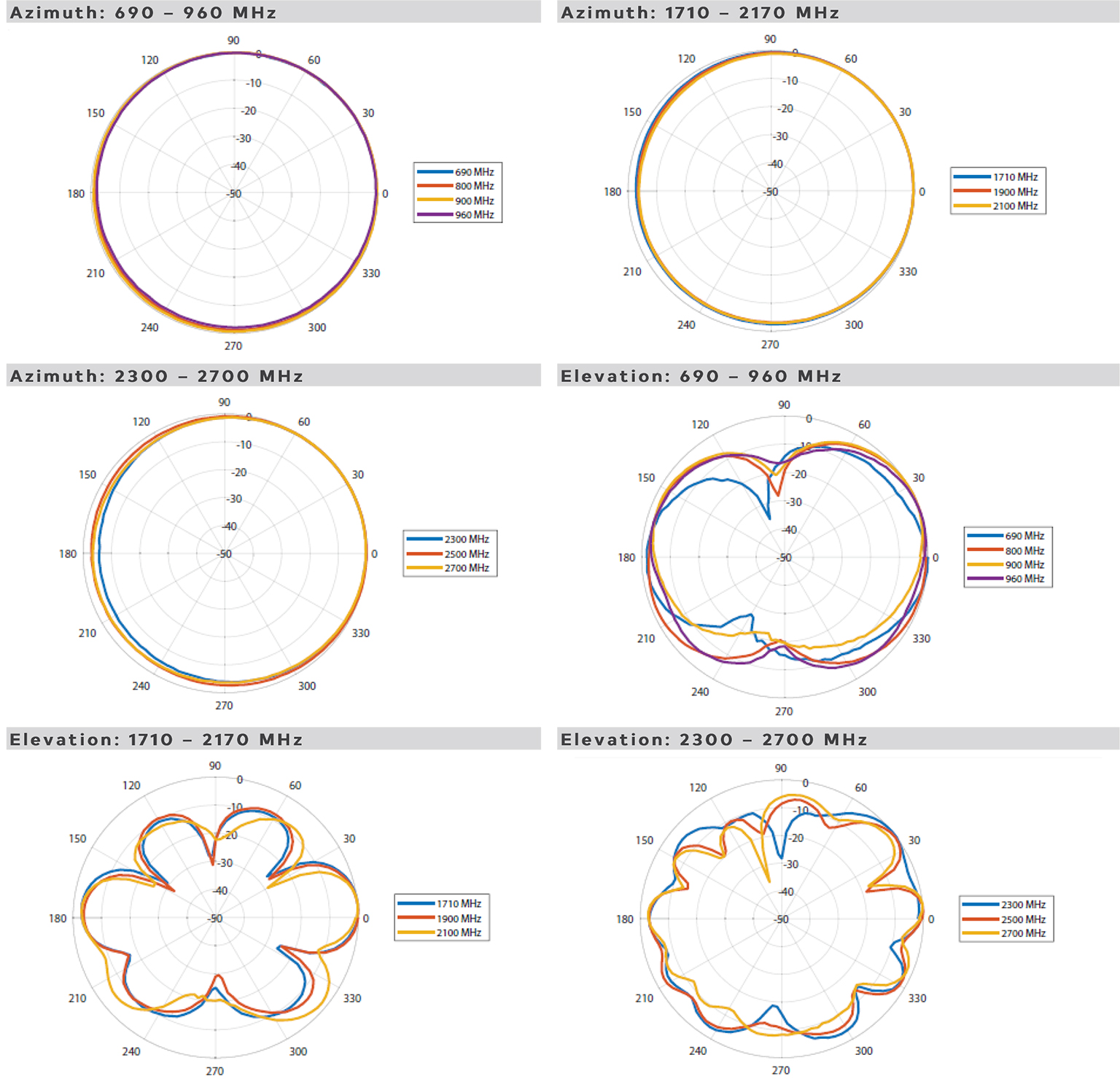

Dookólna charakterystyka – równomierny zasięg we wszystkich kierunkach
Odporność IP65 i IK08 – ochrona przed pyłem, wodą i uderzeniami
Obudowa ABS (halogen-free) – odporna na UV, sól i wilgoć
Stabilność na wietrze – testowana do 160 km/h
Łatwy montaż – stalowy uchwyt do ściany i masztu (Ø do 50 mm)
Kabel 8 m HDF195 z SMA (M) – wygodne podłączenie do routera
Uniwersalna i niezawodna konstrukcja
OMNI-121 to kompaktowa, dookólna antena pracująca w pasmach GSM/UMTS/LTE (698–2700 MHz). Zapewnia stabilną łączność w różnych scenariuszach – od systemów M2M i IoT, przez instalacje przemysłowe, aż po rozwiązania mobilne.
Obudowa z ABS (halogen-free) w kolorze Pantone Cool Gray 1C / RAL 7047 oraz solidny uchwyt montażowy gwarantują odporność na promieniowanie UV, sól i wilgoć. Klasa szczelności IP65, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają, że antena jest przygotowana do pracy w wymagających warunkach środowiskowych.
Kompatybilność i łączność bez kompromisów

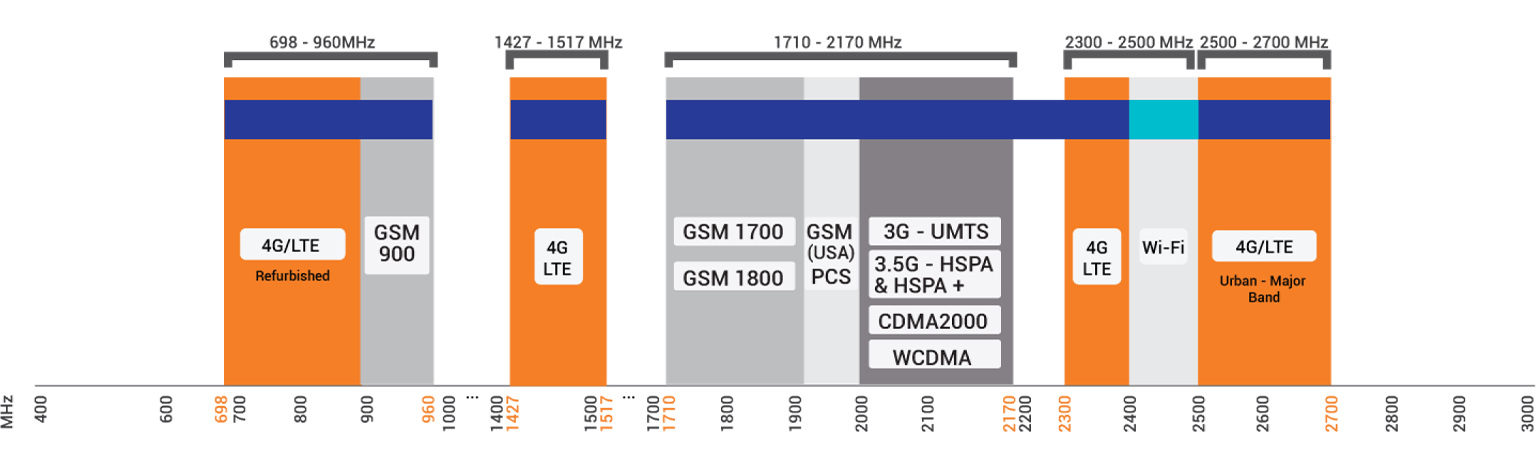

Antena OMNI-121 (A-OMNI-0121-V3) obsługuje pasma GSM, UMTS i LTE w zakresie 698–2700 MHz. Dzięki temu współpracuje z większością routerów, modemów i urządzeń przemysłowych korzystających z technologii komórkowych 2G, 3G i 4G.
Zysk sygnału dopasowany do pasma
• 1.8 dBi @ 698–960 MHz
• 0 dBi @ 1427–1517 MHz
• 6 dBi @ 1710–2700 MHz
Takie parametry gwarantują stabilną łączność i poprawę jakości sygnału w wielu scenariuszach – od systemów
telemetrycznych i M2M po instalacje stacjonarne i mobilne.
Elastyczna integracja

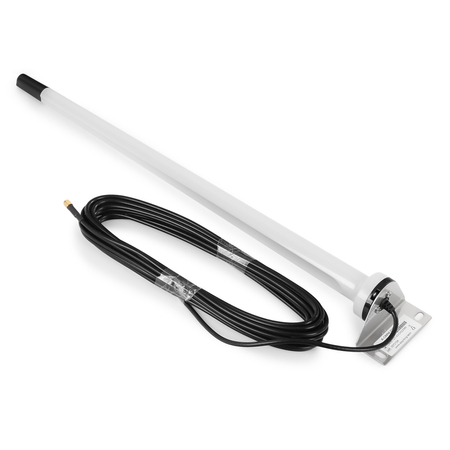

Antena wyposażona jest w 8 m kabla HDF 195 zakończonego złączem SMA (M), co
umożliwia szybkie i wygodne podłączenie do większości routerów i modemów LTE bez konieczności stosowania
dodatkowych adapterów.
Odporna na trudne warunki – IP65 i IK08
OMNI-121 została zaprojektowana do pracy w wymagających środowiskach – zarówno wewnątrz, jak i na zewnątrz budynków. Spełnia normę IP65, co oznacza pełną ochronę przed pyłem oraz odporność na strumień wody. Klasa odporności mechanicznej IK08 chroni antenę przed uszkodzeniami wynikającymi z uderzeń czy wibracji.

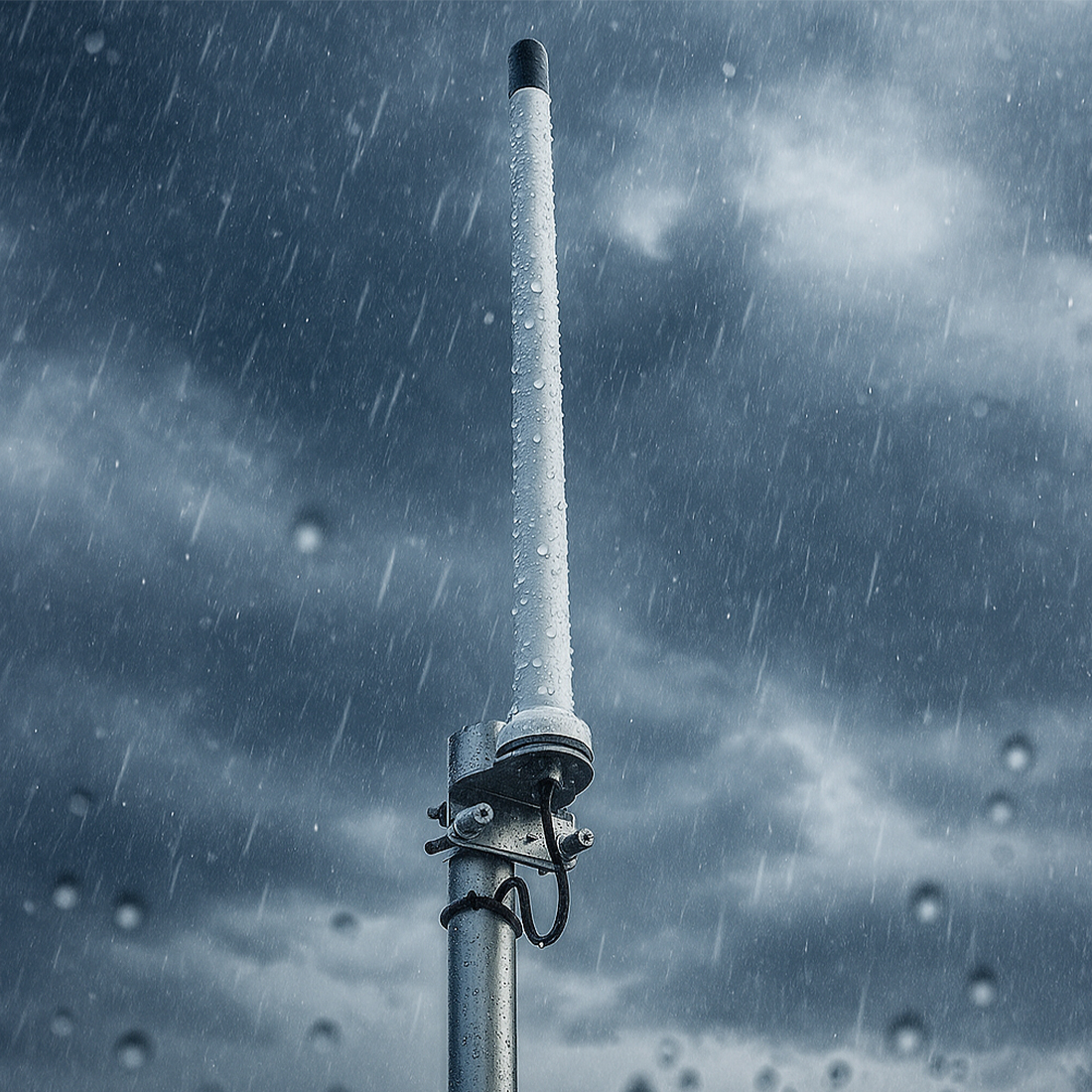

Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 160 km/h, co gwarantuje niezawodne działanie nawet w trudnych warunkach pogodowych.
Odporność na korozję i promieniowanie UV
Obudowa wykonana z ABS (bezhalogenowy) w kolorze Pantone Cool Gray 1C (RAL 7047) zapewnia odporność na wilgoć (do 98%) oraz długotrwałe nasłonecznienie. Antena spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.
Gdzie sprawdzi się antena OMNI-121?
OMNI-121 to kompaktowa, dookólna antena GSM/UMTS/LTE (698–2700 MHz),
zaprojektowana do pracy w wymagających środowiskach. Typowe zastosowania to m.in.:
• systemy M2M i IoT – niezawodne połączenia dla automatyki, telemetryki i bankomatów
• obszary o słabym sygnale – poprawa zasięgu wewnątrz budynków i na zewnątrz
• poprawa wolnych transmisji danych – stabilniejsze i szybsze połączenia sieciowe
• routery LTE – w aplikacjach przemysłowych i domowych
• instalacje mobilne – pojazdy serwisowe, mobilne biura, jednostki terenowe

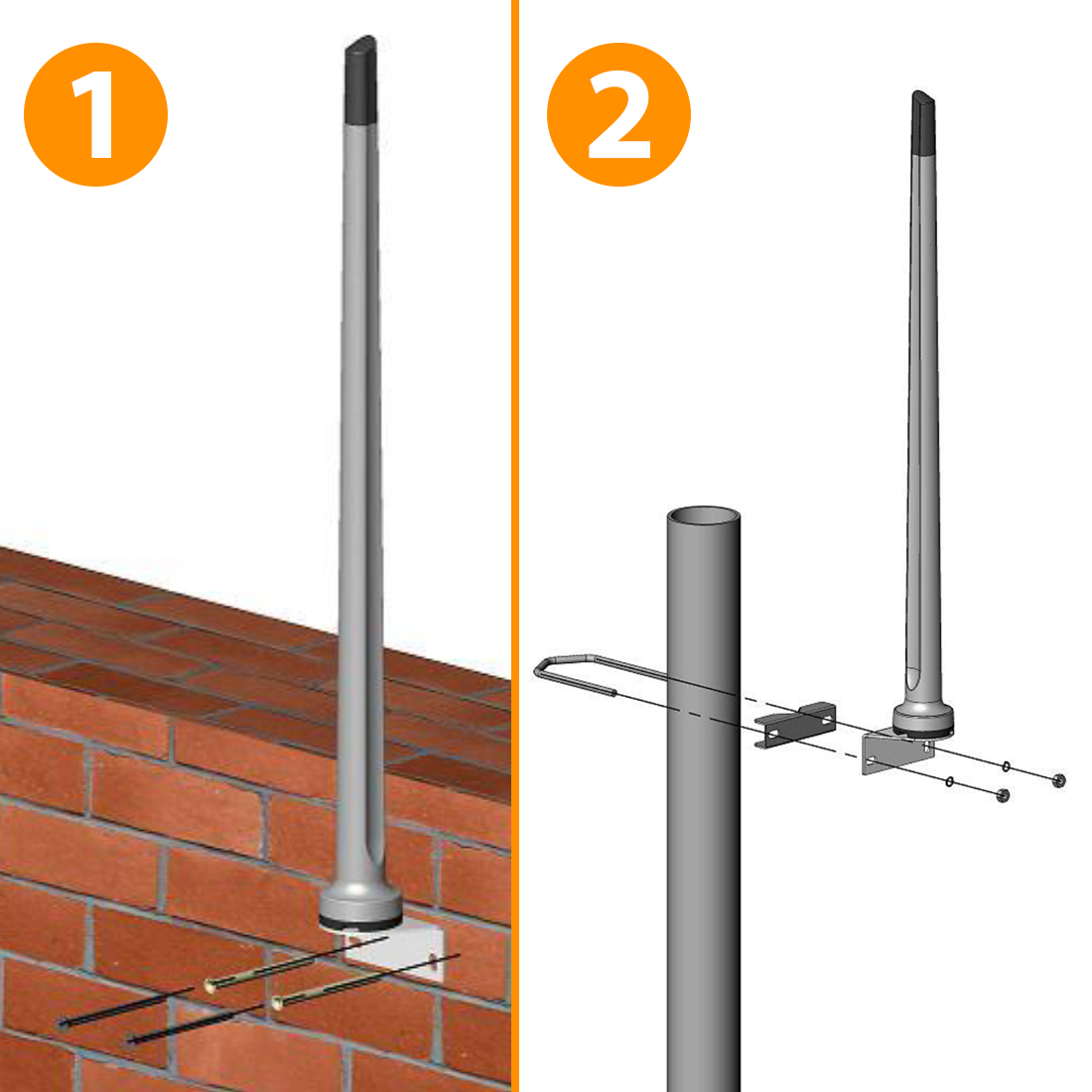

Stabilny i prosty montaż OMNI-121

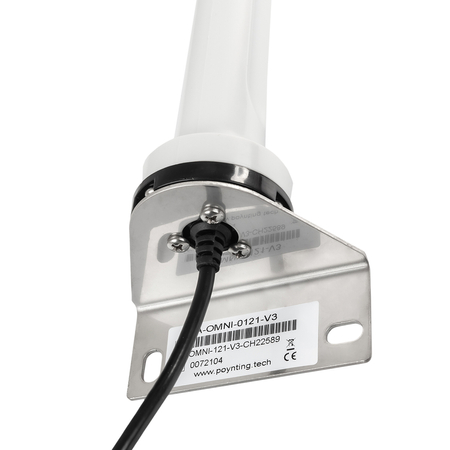

OMNI-121 dostarczana jest z kompletnym zestawem montażowym, obejmującym stalowy uchwyt do ściany i masztu (Ø do 50 mm). Dzięki temu antenę można łatwo i trwale zainstalować w różnych lokalizacjach, zarówno w zastosowaniach domowych, jak i przemysłowych.

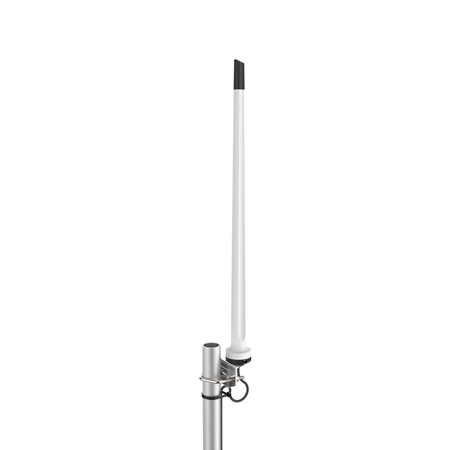

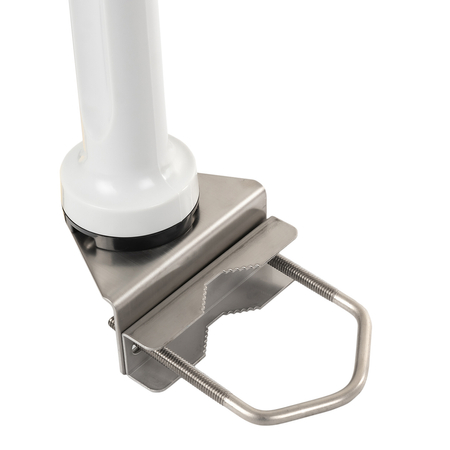

1. Montaż na maszcie – stabilne mocowanie przy użyciu obejmy

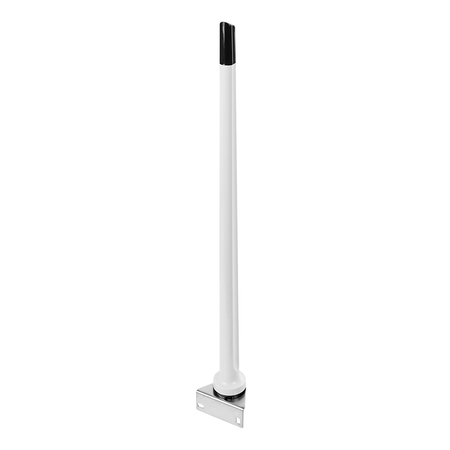

2. Montaż na ścianie – szybka instalacja za pomocą stalowego uchwytu

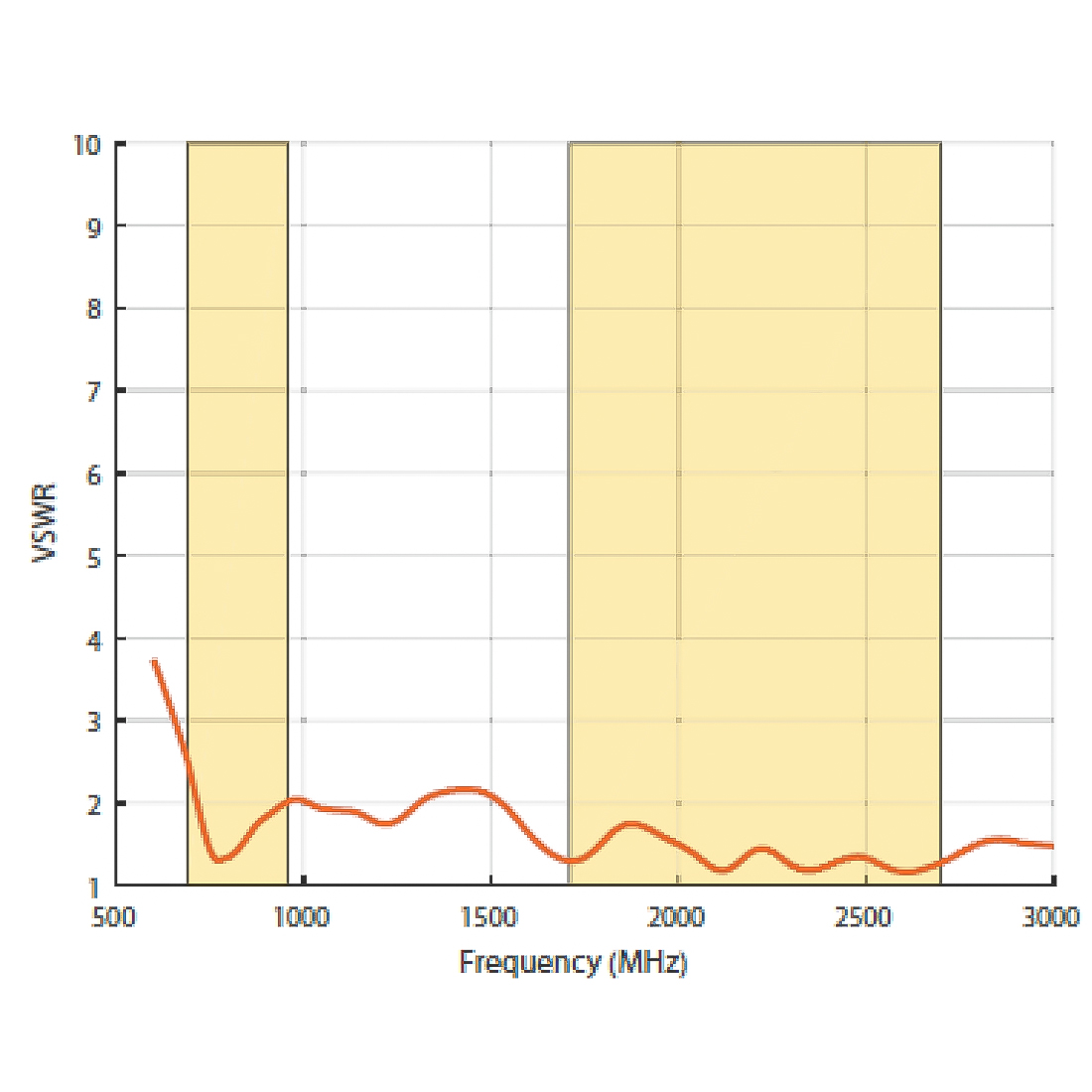

Stabilność sygnału – współczynnik fali stojącej (VSWR)
Antena Poynting OMNI-121 zapewnia doskonałe dopasowanie z VSWR < 2:1 w ponad 90% pasma (698–2700 MHz). Oznacza to minimalne straty mocy i stabilną transmisję w sieciach GSM, UMTS oraz LTE, również w wymagających aplikacjach przemysłowych, telemetrycznych i M2M.

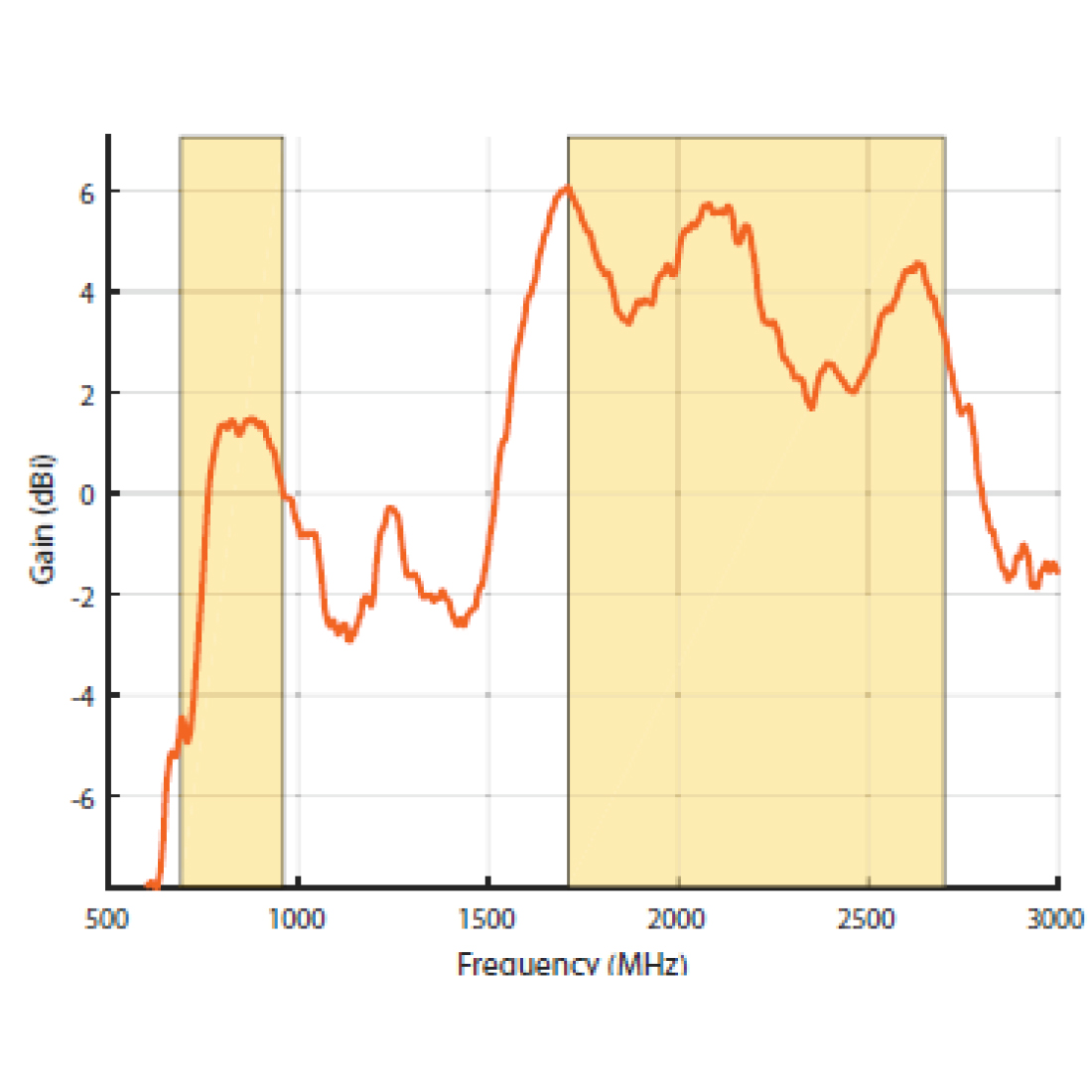

Zysk anteny w pasmach LTE/GSM/UMTS
OMNI-121 oferuje następujący zysk w zależności od pasma pracy:
• 1.8 dBi @ 698–960 MHz
• 0 dBi @ 1427–1517 MHz
• 6 dBi @ 1710–2700 MHz
Dzięki temu antena skutecznie rozszerza zasięg i stabilizuje łączność w różnych środowiskach, zarówno w
instalacjach domowych, jak i przemysłowych.

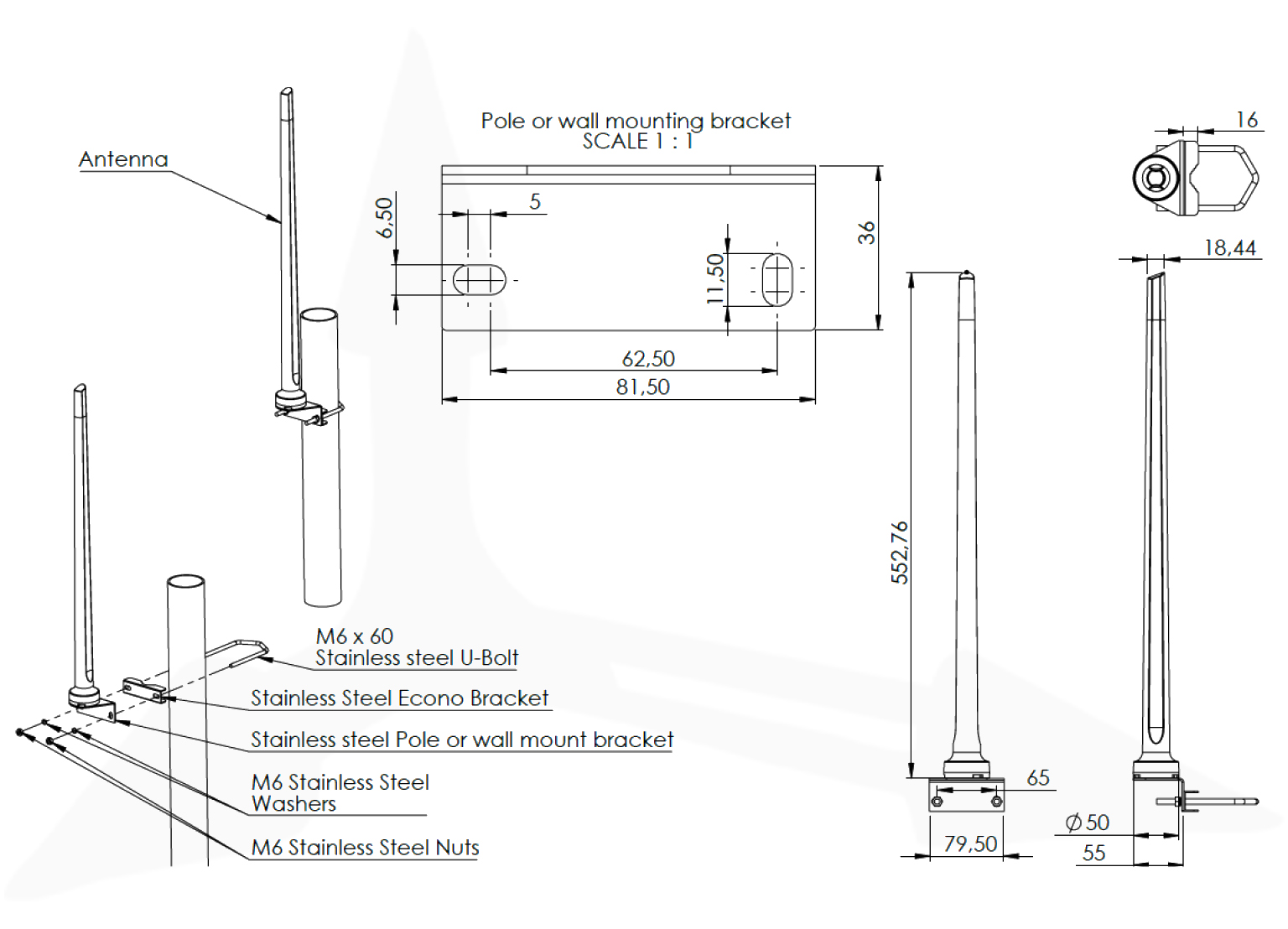

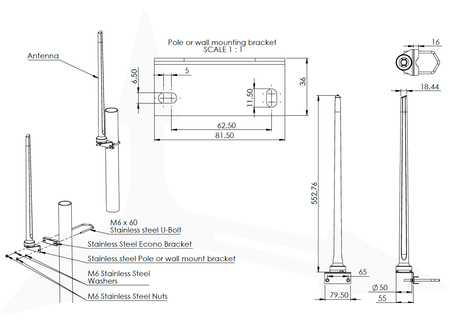

Rysunek techniczny
Specyfikacja techniczna – OMNI-121
| Zakres częstotliwości |
698–960 MHz 1427–1517 MHz 1710–2700 MHz |
| Zysk (maks.) |
1.8 dBi @ 698–960 MHz 0 dBi @ 1427–1517 MHz 6 dBi @ 1710–2700 MHz |
| VSWR | < 2:1 (90% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Tłumienie kabla |
0.385 dB/m @ 900 MHz 0.507 dB/m @ 1500 MHz 0.565 dB/m @ 1800 MHz 0.666 dB/m @ 2400 MHz |
| Polaryzacja | Liniowa pionowa |
| Przejście DC | Tak (DC short) |
| Złącza / porty | 1× SMA (M) |
| MIMO / SISO | SISO |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP65 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 553 mm × Ø50 mm |
| Wymiary opakowania | 595 mm × 130 mm × 65 mm |
| Waga | 0.57 kg |
| Waga z opakowaniem | 0.72 kg |
| Materiał radomu | ABS (bezhalogenowy) |
| Kolor | Szary (Pantone Cool Gray 1C / RAL 7047) |
| Typ montażu | Ścienny i masztowy (do Ø50 mm) |
| Nazwa handlowa | OMNI-121 |
| Kod produktu | A-OMNI-0121-V3 |
| EAN | 6009693810709 |
| Antena | A-OMNI-0121-V3 |
| Elementy montażowe | Stalowy uchwyt do ściany i masztu (Ø do 50 mm) |
| Kabel | 8 m HDF 195 |
