Antena niskoprofilowa LTE SISO Poynting DASH-3
Poynting OMNI-510 – dookólna antena LTE, 698–2700 MHz, IP68
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej sieci, z pełną gwarancją i wsparciem technicznym.
OMNI-510 to kompaktowa antena dookólna LTE pracująca w pasmach 698–960 MHz i 1710–2700 MHz. Oferuje zysk do 1.8 dBi, równomierny zasięg i niezawodność w aplikacjach IoT, M2M i telemetryce. Wytrzymała konstrukcja (IP68, IK08, testy mgły solnej) zapewnia odporność na UV, wilgoć i wiatr do 160 km/h. Antena posiada wbudowany kabel 1 m RTK-031 z SMA (M) do łatwego podłączenia do routerów LTE.
Najważniejsze cechy anteny OMNI-510
Obsługa pasm LTE 698–960 MHz i 1710–2700 MHz – idealna do aplikacji IoT, M2M i
telemetryki
Maksymalny zysk 1.8 dBi – stabilny sygnał w pobliżu stacji bazowych

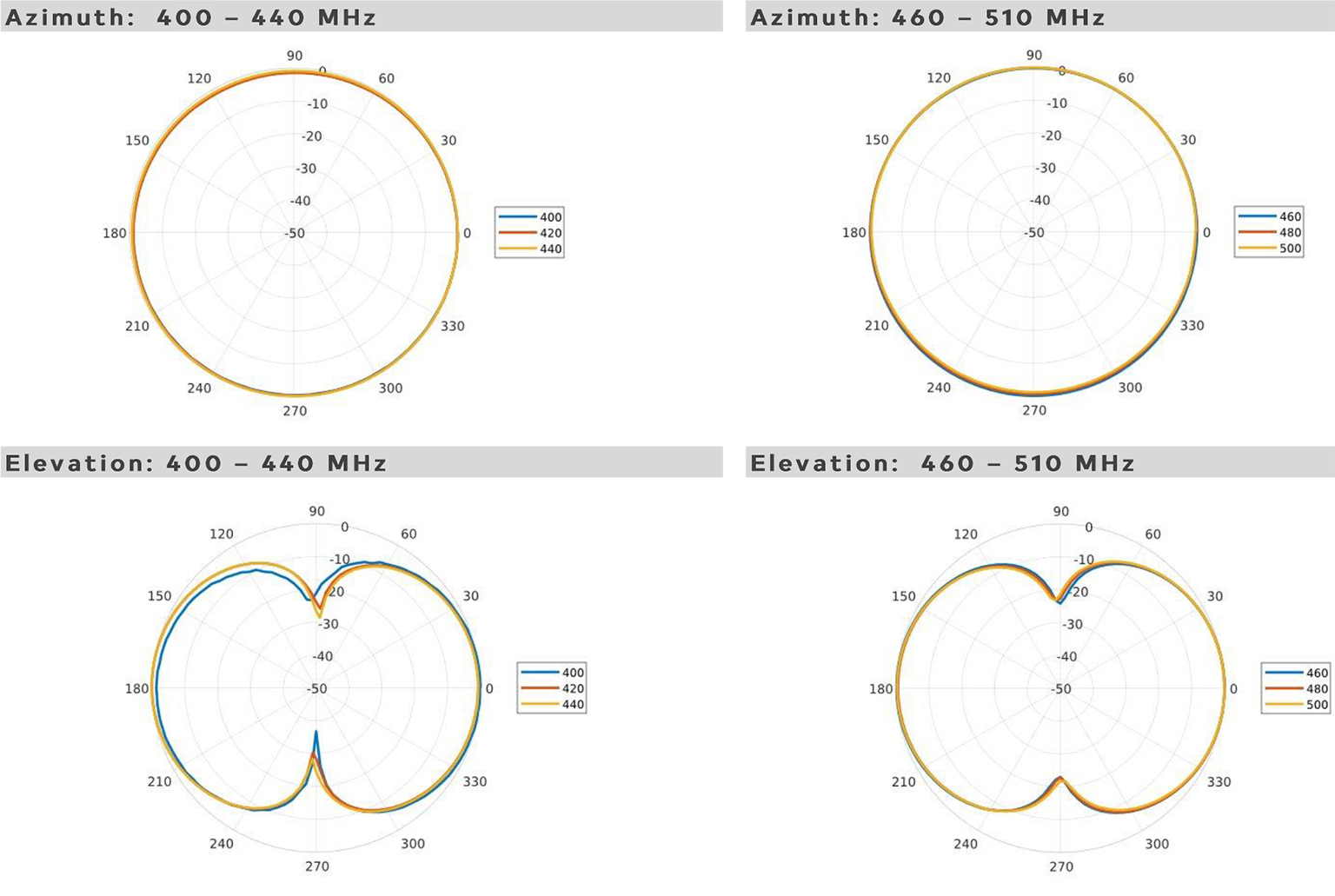

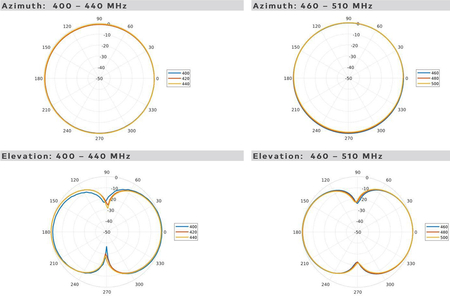

Dookólna charakterystyka – równomierne pokrycie sygnałem we wszystkich kierunkach
Odporność IP68 i IK08 – pełna ochrona przed pyłem, wodą i uderzeniami
Radom z TPE (Pantone Black 6C) – odporność na UV, sól i wilgoć
Stabilność na wietrze – testowana do 160 km/h
Kompaktowy montaż – taśma samoprzylepna lub otwory śrubowe Ø3 mm
Wbudowany kabel 1 m RTK-031 z SMA (M) – łatwe podłączenie do routera
Uniwersalna i niezawodna konstrukcja
DASH-3 to niskoprofilowa, dookólna antena dla systemów LTE 450, NB-IoT / LTE-M, CDMA 450 oraz LoRa 433 MHz. Pracuje w zakresie 410-510 MHz, co zapewnia stabilną łączność w licznikach inteligentnych, aplikacjach M2M i IoT oraz w rozwiązaniach telemetrycznych.
Obudowa z tworzywa ABS/PC w kolorze Pantone Cool Gray 1C jest odporna na promieniowanie UV, wilgoć i korozję. Klasa szczelności IP67, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810F / ASTM B117) potwierdzają, że antena jest przygotowana do pracy w wymagających warunkach na zewnątrz i wewnątrz budynków.
Kompatybilność i łączność bez kompromisów

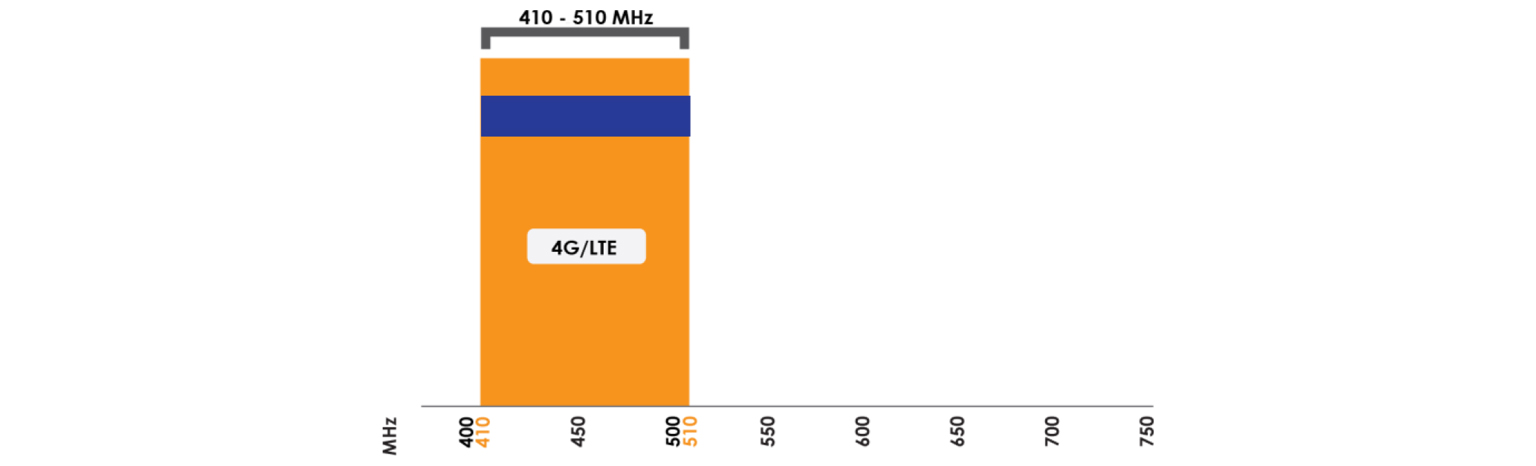

Antena DASH-3 (A-DASH-0003-V1) jest zoptymalizowana do pracy w paśmie 410-510 MHz. Obsługuje technologie LoRa 433 MHz, LTE-M / NB-IoT (band 31, 72, 73) oraz CDMA 450 MHz, dzięki czemu można ją stosować z większością modemów, liczników i urządzeń przemysłowych pracujących w tych pasmach.
Zysk sygnału dopasowany do pasma
Szczytowy zysk 1.2 dBi w pełnym zakresie 410-510 MHz
Takie parametry zapewniają stabilną i przewidywalną łączność w aplikacjach
Smart Metering, M2M i IoT, gdzie liczy się niezawodny
odczyt i transmisja danych.
Elastyczna integracja

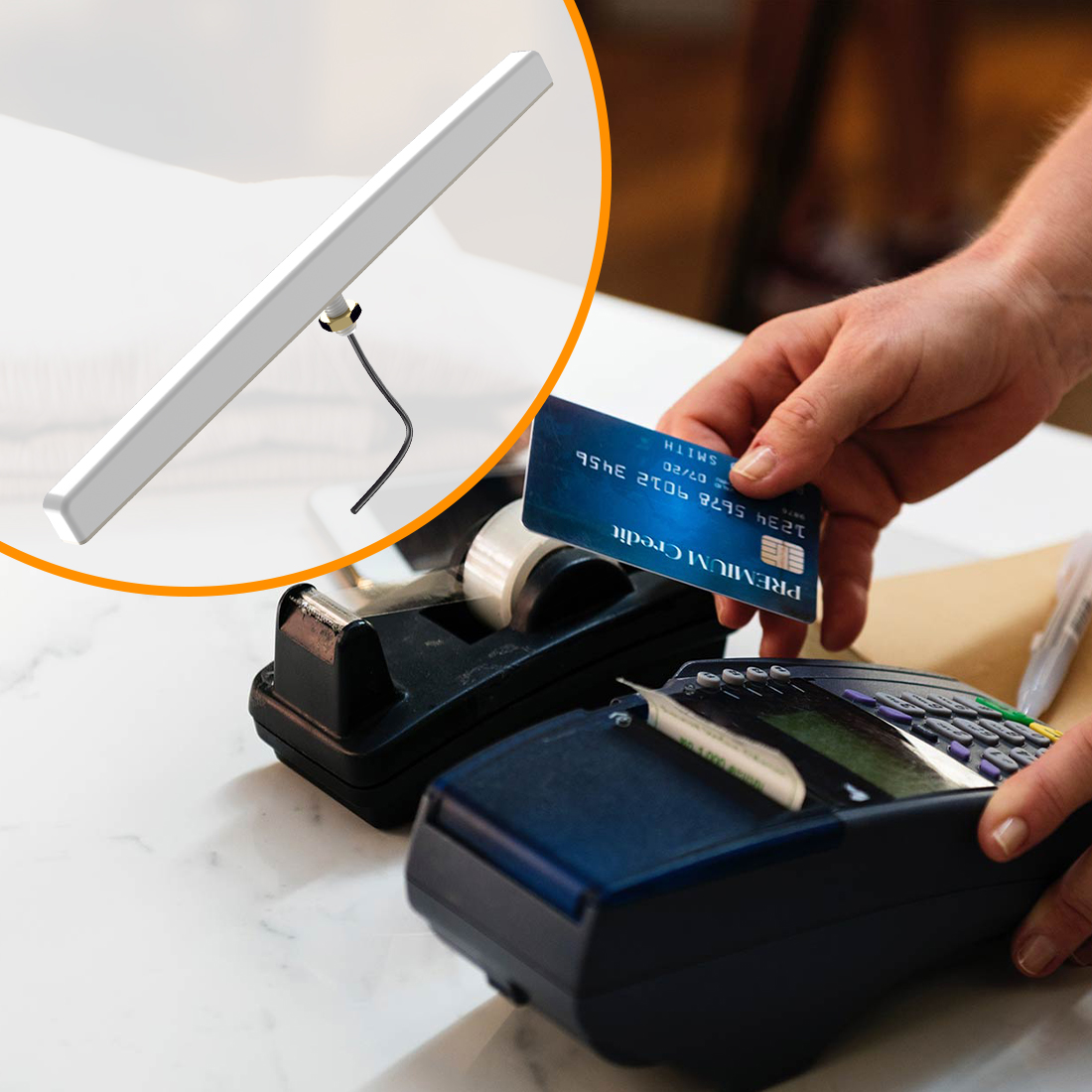

Antena posiada wbudowany kabel 1 m RG174 zakończony złączem MCX (M) kątowym. Ułatwia
to szybkie podłączenie do urządzeń komunikacyjnych bez konieczności stosowania dodatkowych adapterów i
pozwala zachować porządek w obudowie licznika lub szafie sterowniczej.

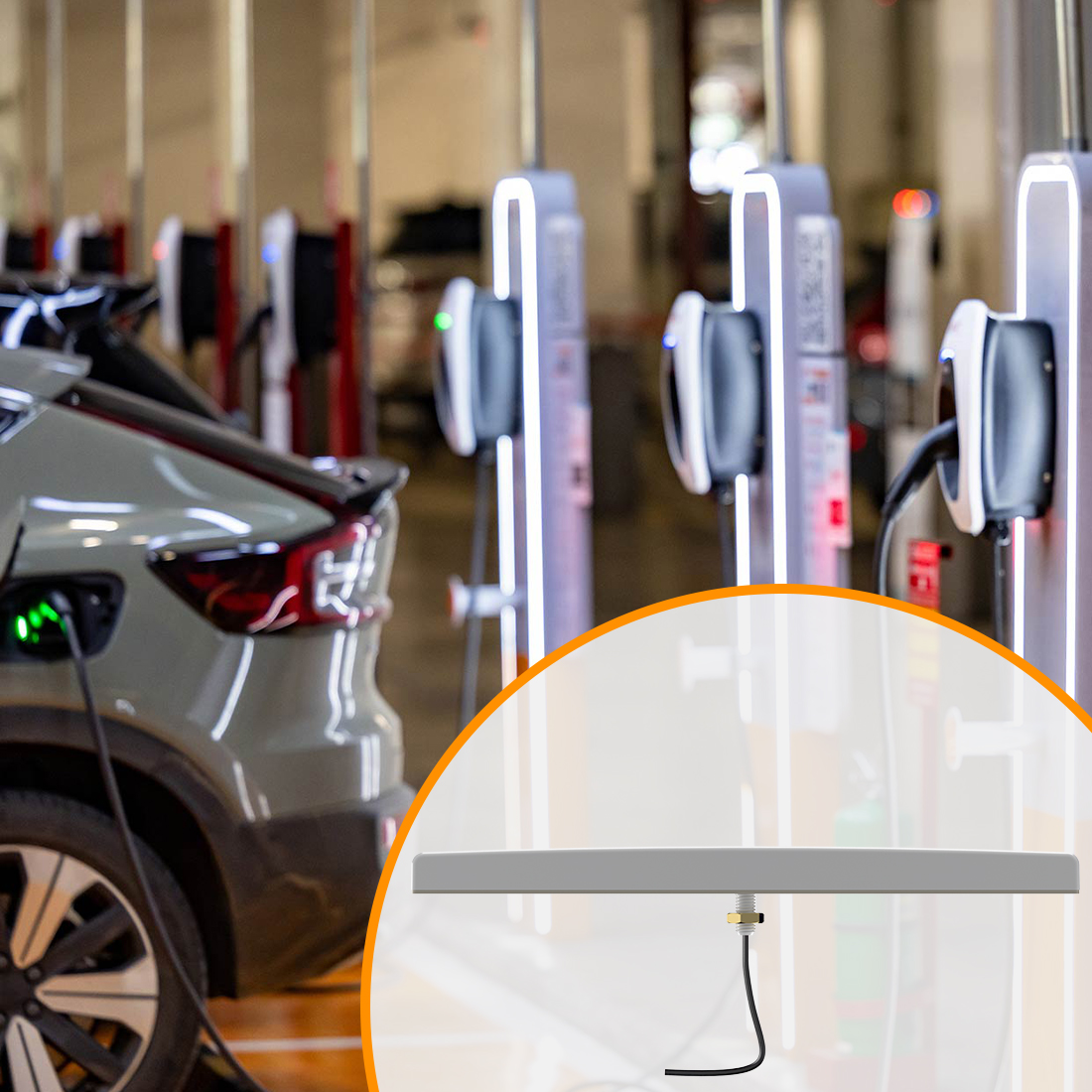

Odporna na trudne warunki – IP67 i IK08
DASH-3 została zaprojektowana do pracy w wymagających środowiskach, wewnątrz budynków i na zewnątrz. Spełnia normę IP67, co oznacza pełną ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie. Klasa odporności mechanicznej IK08 chroni antenę przed uderzeniami i wibracjami, które mogą wystąpić na obiektach przemysłowych i komunalnych.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 120 km/h. Dzięki temu zachowuje stabilne parametry pracy na masztach, elewacjach i szafkach pomiarowych narażonych na podmuchy wiatru.
Odporność na korozję i czynniki środowiskowe
Obudowa z ABS/PC w kolorze Pantone Cool Gray 1C zapewnia wysoką odporność na wilgoć (do 98%), promieniowanie UV i czynniki chemiczne. Antena spełnia wymagania norm MIL-STD 810F i ASTM B117 dotyczących odporności na mgłę solną, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.
Gdzie sprawdzi się antena DASH-3?
DASH-3 to kompaktowa antena do zastosowań Smart Metering,
M2M i IoT w paśmie 410-510 MHz. Niewielka obudowa i
odporność środowiskowa sprawiają, że idealnie nadaje się do montażu na obudowach liczników oraz w innych
instalacjach wymagających niskiego profilu anteny. Sprawdzi się w takich zastosowaniach jak:
• inteligentne liczniki energii, gazu i wody z funkcją zdalnego odczytu
• systemy automatyki budynkowej, w tym klimatyzacja, kontrola dostępu i zabezpieczenia
• digital signage oraz zdalnie zarządzane tablice informacyjne
• systemy środowiskowe i wodne, czujniki jakości wody i stacji pomiarowych
• logistyka i magazyny, infrastruktura komunikacyjna M2M
• automatyka przemysłowa oraz systemy sterowania w zakładach produkcyjnych
• rolnictwo i gospodarstwa, monitoring upraw i innej infrastruktury w terenie

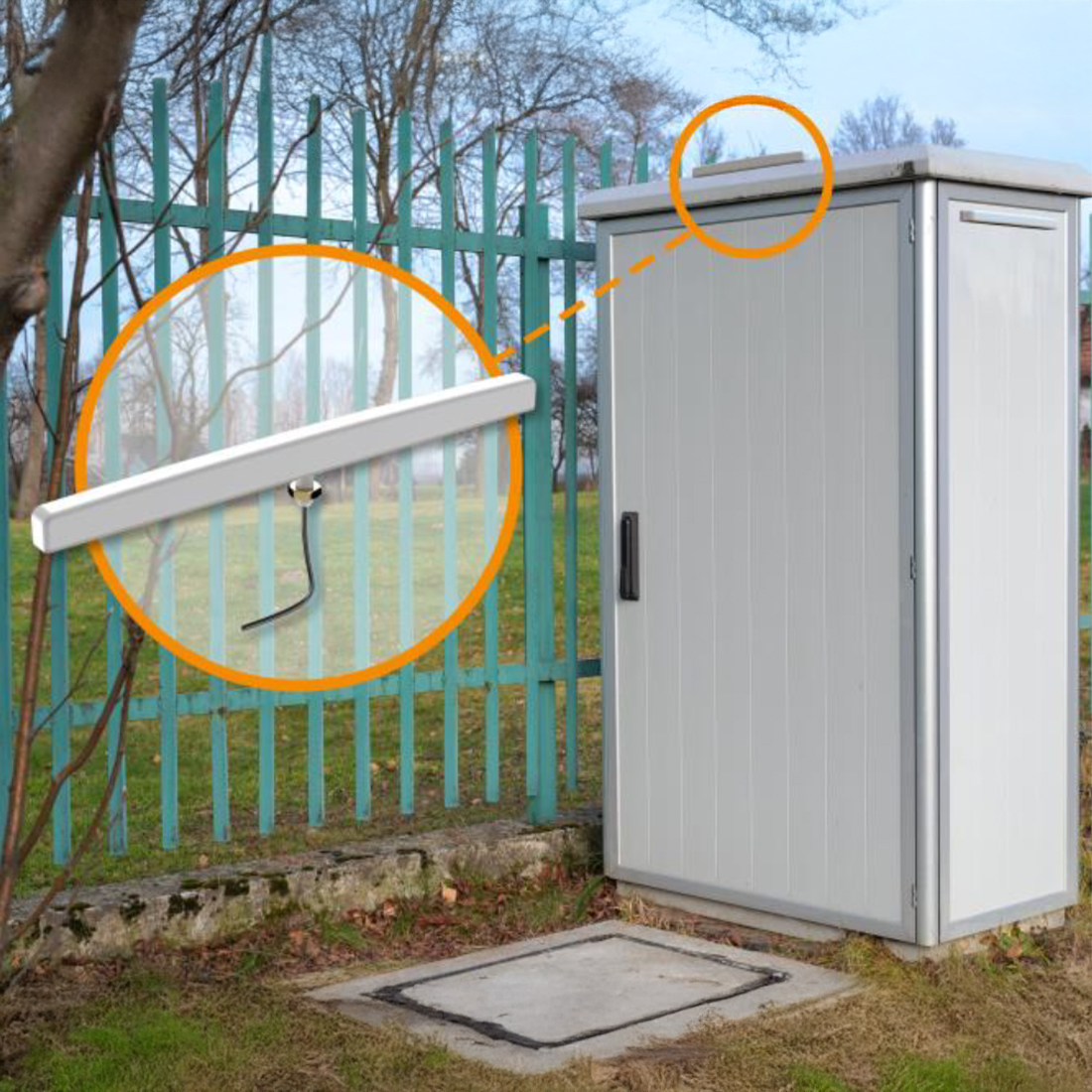

Stabilny i prosty montaż DASH-3
DASH-3 została zaprojektowana z myślą o szybkiej instalacji na obudowach liczników i szafach sterowniczych. Antenę można zamocować powierzchniowo za pomocą fabrycznie naniesionej taśmy samoprzylepnej lub wykorzystać trzpień M8 x 17 mm z nakrętką M8 do montażu przelotowego przez ściankę obudowy.
1. Montaż powierzchniowy - szybkie przyklejenie anteny do płaskiej powierzchni
2. Montaż na trzpieniu M8 - trwałe zamocowanie przez otwór w obudowie z dokręceniem
nakrętki od wewnętrznej strony

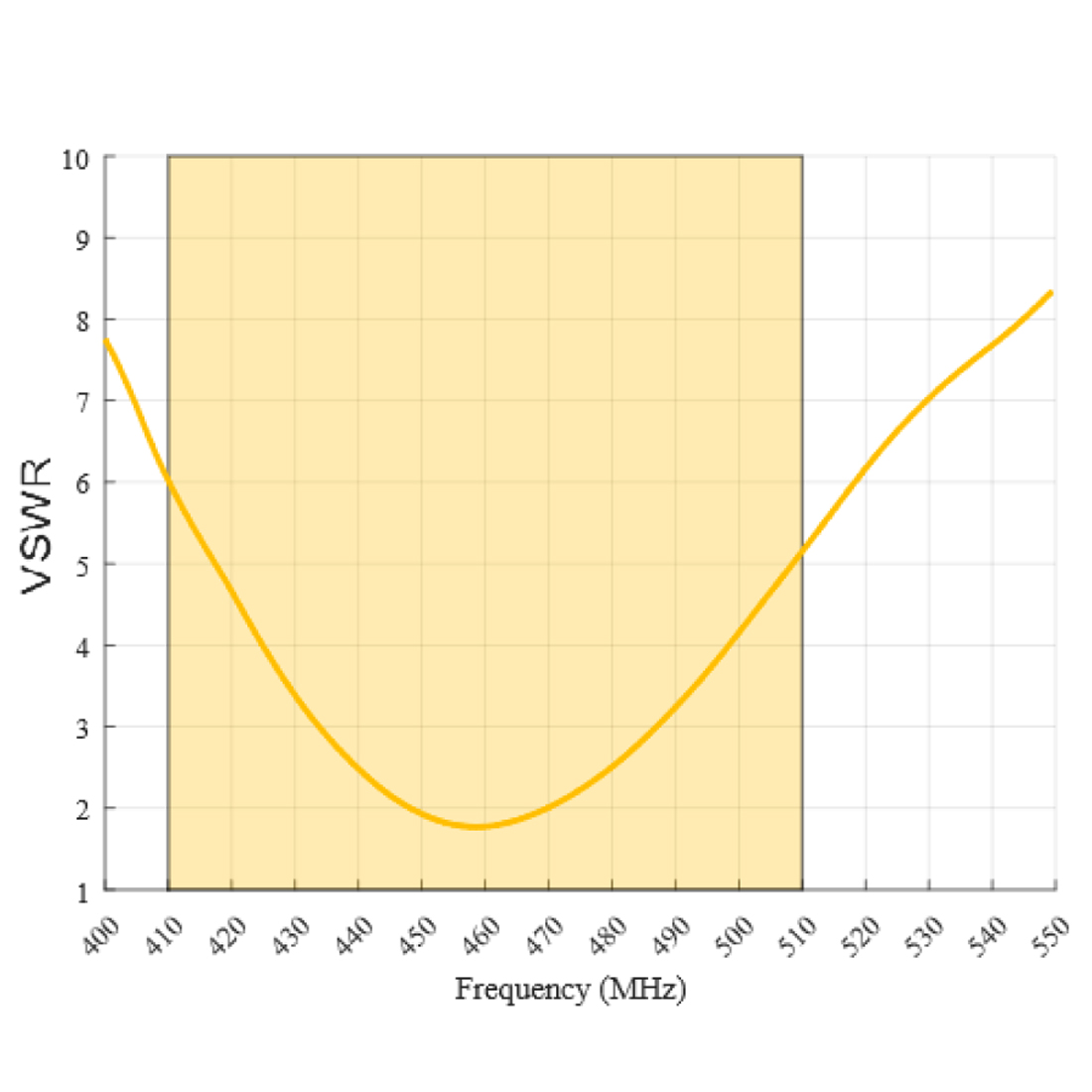

Stabilność sygnału – współczynnik fali stojącej (VSWR)
Antena Poynting DASH-3 oferuje bardzo dobre dopasowanie z VSWR < 4:1 w około 80% pasma pracy 410-510 MHz. Dzięki temu ograniczone są straty mocy i zapewniona jest stabilna transmisja w sieciach LTE 450, NB-IoT / LTE-M, CDMA 450 oraz rozwiązaniach IoT, w tym systemach Smart Metering.

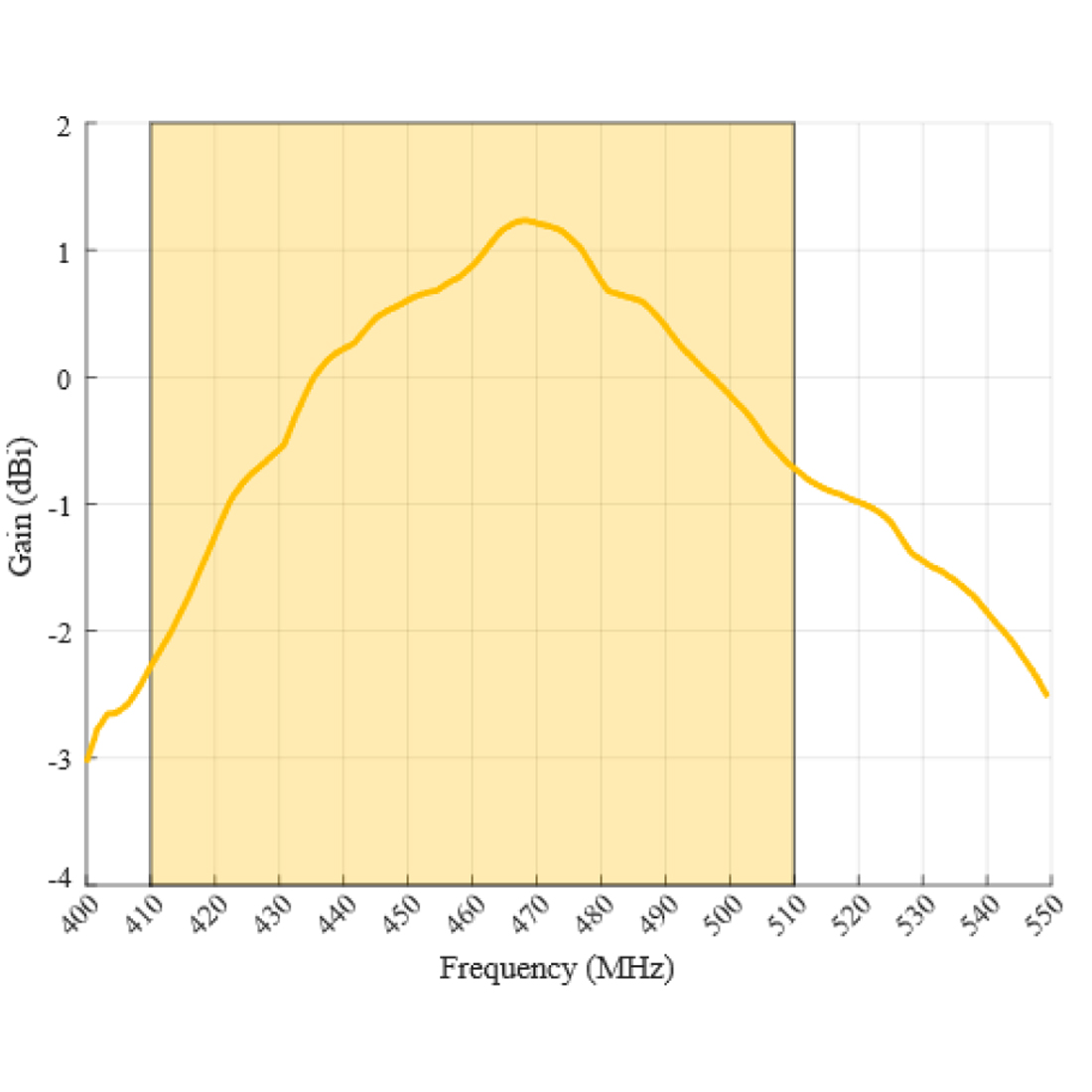

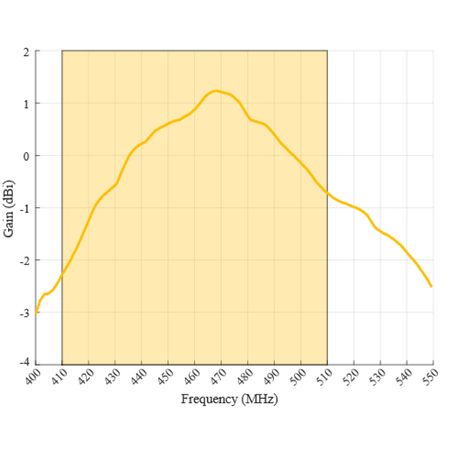

Zysk anteny w paśmie 410-510 MHz
DASH-3 osiąga szczytowy zysk na poziomie 1.2 dBi w całym zakresie 410-510 MHz. Łagodna charakterystyka zysku w funkcji częstotliwości przekłada się na pewną i przewidywalną łączność w systemach Smart Meter, M2M oraz IoT, które pracują w pasmach LoRa 433 MHz, LTE-M/NB-IoT (band 31, 72, 73) i CDMA 450 MHz.

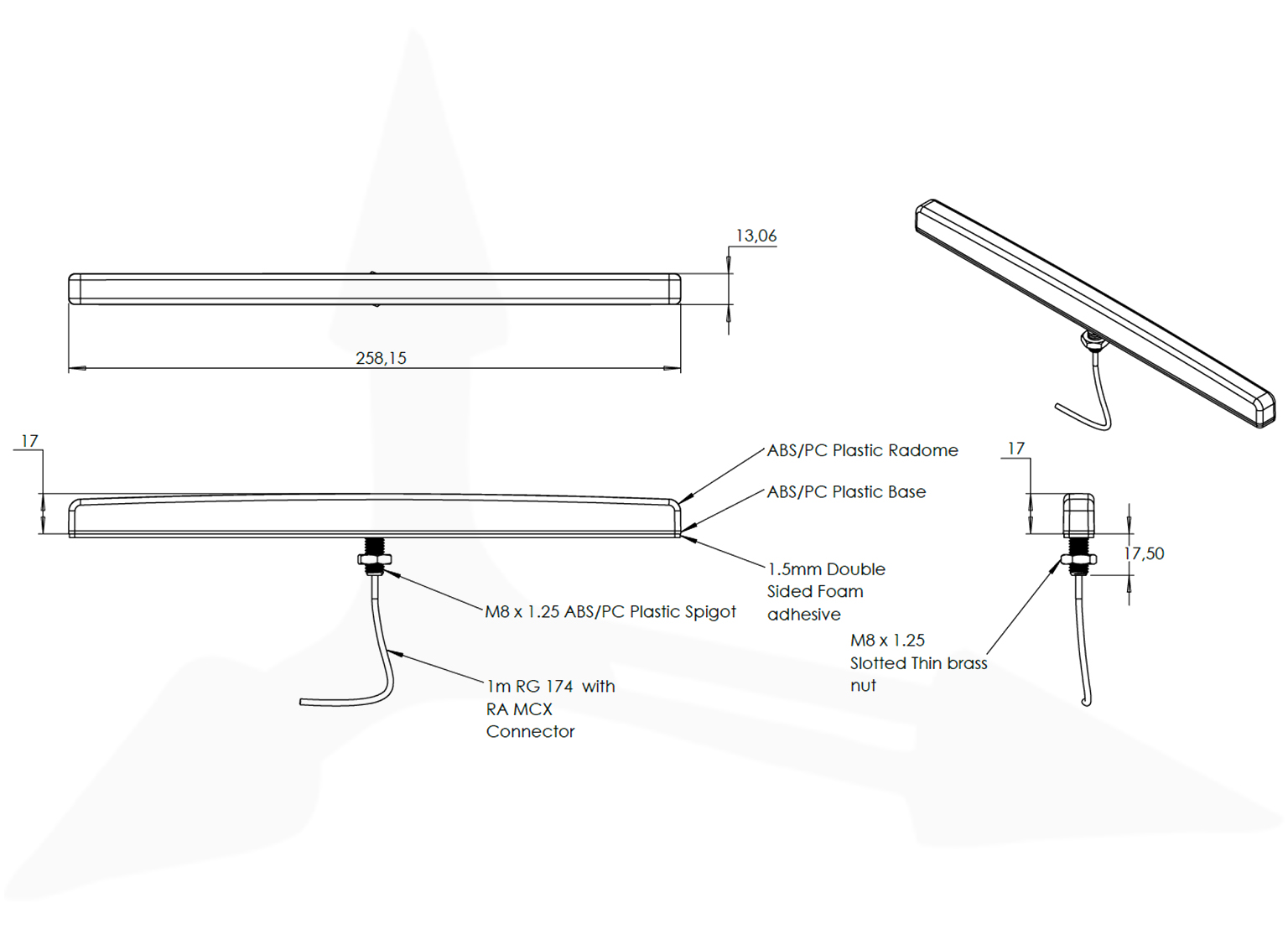

Rysunek techniczny
Specyfikacja techniczna anteny Poynting DASH-3
| Zakres częstotliwości | 410-510 MHz |
| Zysk (maks.) | 1.2 dBi (szczytowy w całym paśmie) |
| VSWR | < 4:1 (ok. 80% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Tłumienie kabla | 0.6 dB/m @ 400 MHz |
| Polaryzacja | Liniowa pionowa |
| Przejście DC | Tak (DC short do uziemienia) |
| Złącza / porty | 1× MCX (M) kątowe |
| MIMO / SISO | SISO |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤120 km/h |
| Zakres temp. pracy | -40 °C…+70 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP67 (przy poprawnym montażu powierzchniowym) |
| Test mgły solnej | MIL-STD 810F / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5-95% (bez kondensacji) |
| Temp. składowania | -40 °C…+70 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 258 mm × 13 mm × 34 mm |
| Wymiary opakowania | 265 mm × 100 mm × 15 mm |
| Waga | 0.06 kg |
| Waga z opakowaniem | 0.07 kg |
| Materiał radomu | ABS/PC |
| Kolor | Pantone Cool Gray 1C |
| Typ montażu | Powierzchniowy (taśma samoprzylepna) + trzpień M8 × 17 mm z nakrętką M8 |
| Nazwa handlowa | DASH-3 |
| Kod produktu | A-DASH-0003-V1 |
| EAN | 6009710925164 |
| Kolor | Pantone Cool Gray 1C |
| Materiał radomu | ABS/PC |
| Antena | A-DASH-0003-V1 |
| Elementy montażowe | Brak osobnych elementów |
| Kabel | Wbudowany, 1 m RG 174 |
