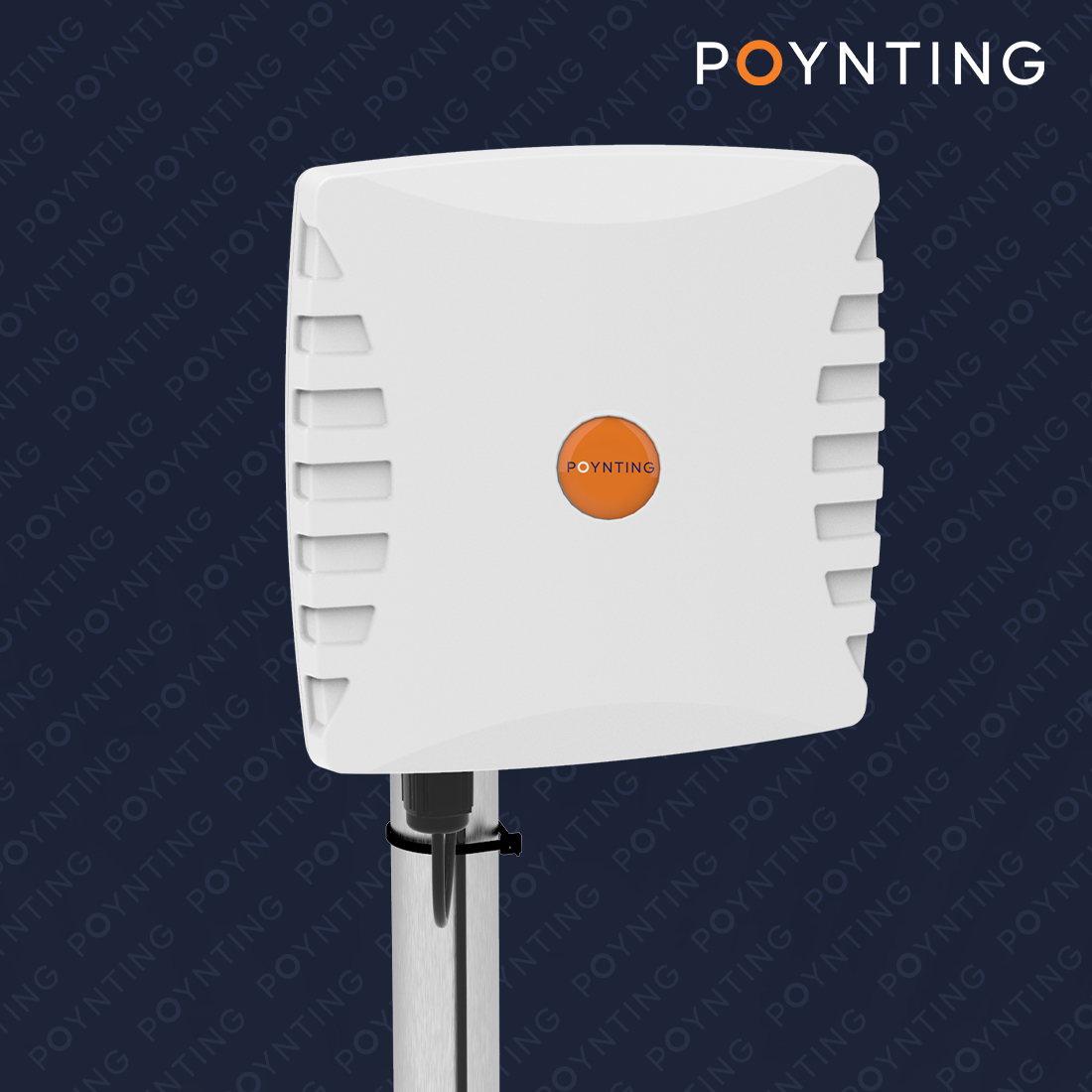

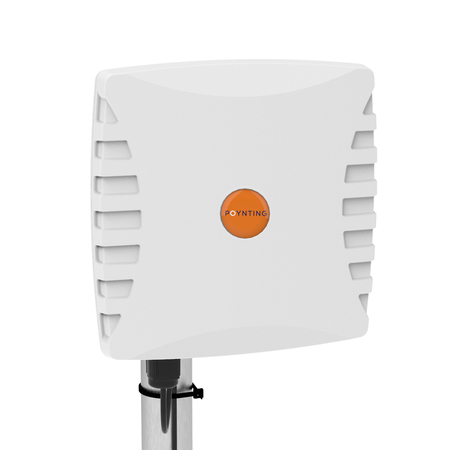

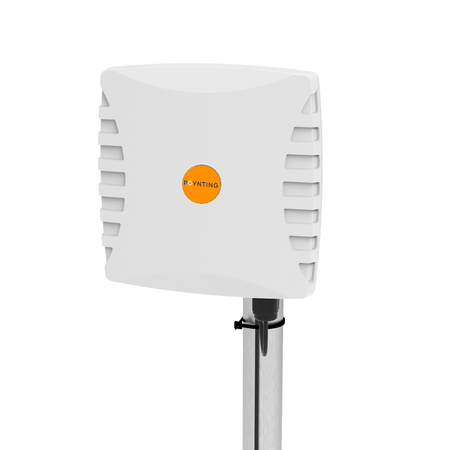

Poynting PATCH-26 – kierunkowa antena panelowa RFID/GSM, 820–970 MHz, IP65


Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej dystrybucji, z pełną gwarancją i wsparciem technicznym.
Poynting PATCH-26 to kierunkowa antena panelowa 820–970 MHz o zysku 8 dBi. Sprawdza się w aplikacjach RFID (Europa/USA) oraz w poprawie zasięgu GSM 800/900, zarówno wewnątrz, jak i na zewnątrz budynków. Obudowa spełnia wymagania IP65, a odporność mechaniczna IK08 chroni przed uszkodzeniami i wibracjami. W zestawie znajduje się uchwyt masztowy oraz fabrycznie zamontowany przewód HDF195 (0,3 m) zakończony złączem N-Type (F).
Najważniejsze cechy anteny PATCH-26
            Pasmo 820–970 MHz – idealna do zastosowań RFID i GSM 800/900
            Zysk 8 dBi – stabilne wzmocnienie sygnału w całym paśmie

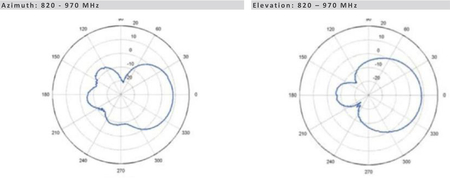

            Kierunkowa charakterystyka panelowa – skoncentrowane wzmocnienie sygnału
            Polaryzacja liniowa – prosta i skuteczna integracja w systemach SISO
            Odporność IP65 i IK08 – ochrona przed pyłem, wodą i uszkodzeniami mechanicznymi
            Radom z ABS (bezhalogenowy) – odporność na promieniowanie UV, sól i wilgoć
            Stabilność na wietrze – testowana do 160 km/h
            Montaż masztowy – uchwyt w zestawie
            Przewód HDF195 (0,3 m) z złączem N-Type (F) – łatwe podłączenie do urządzeń
            GSM/RFID


    Uniwersalna i niezawodna konstrukcja
Poynting PATCH-26 to kierunkowa antena panelowa pracująca w paśmie 820–970 MHz. Doskonale sprawdza się w zastosowaniach RFID oraz poprawie jakości sygnału GSM 800/900, gwarantując stabilną łączność w różnych scenariuszach – zarówno wewnątrz, jak i na zewnątrz budynków.
Obudowa z ABS (bezhalogenowy) w kolorze Pantone Cool Gray 1C (RAL 7047) zapewnia odporność na promieniowanie UV, sól i wilgoć. Klasa szczelności IP65, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają, że antena jest przygotowana do pracy w trudnych warunkach środowiskowych.

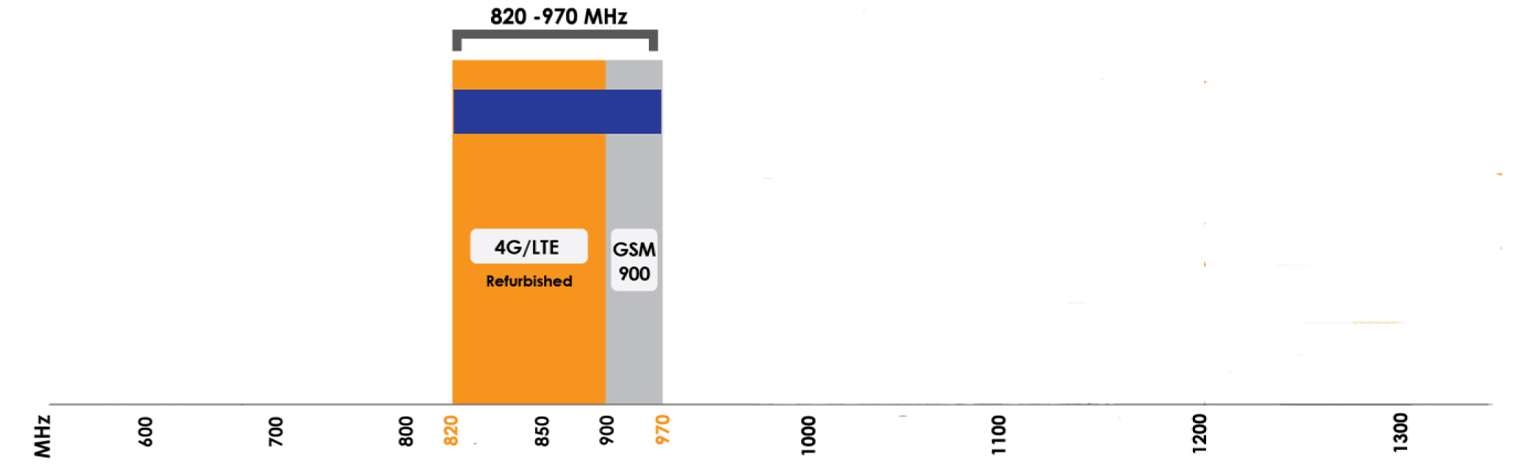

    Kompatybilność i łączność bez kompromisów
Antena PATCH-26 (A-PATCH-0026) pracuje w paśmie 820–970 MHz, dzięki czemu sprawdza się zarówno w aplikacjach RFID, jak i w poprawie zasięgu sieci GSM 800/900. Jest kompatybilna z większością urządzeń obsługujących to pasmo.
            Zysk sygnału
            • 8 dBi w całym zakresie 820–970 MHz
            Stabilne parametry zapewniają pewną i niezawodną łączność w wymagających warunkach.

            Prosta integracja (SISO)
            Antena wyposażona jest w 1× przewód HDF 195 o długości 0,3 m, zakończony złączem
            N-Type (żeńskim). Rozwiązanie to umożliwia szybkie podłączenie do repeaterów, urządzeń RFID
            i systemów GSM bez potrzeby stosowania dodatkowych adapterów.

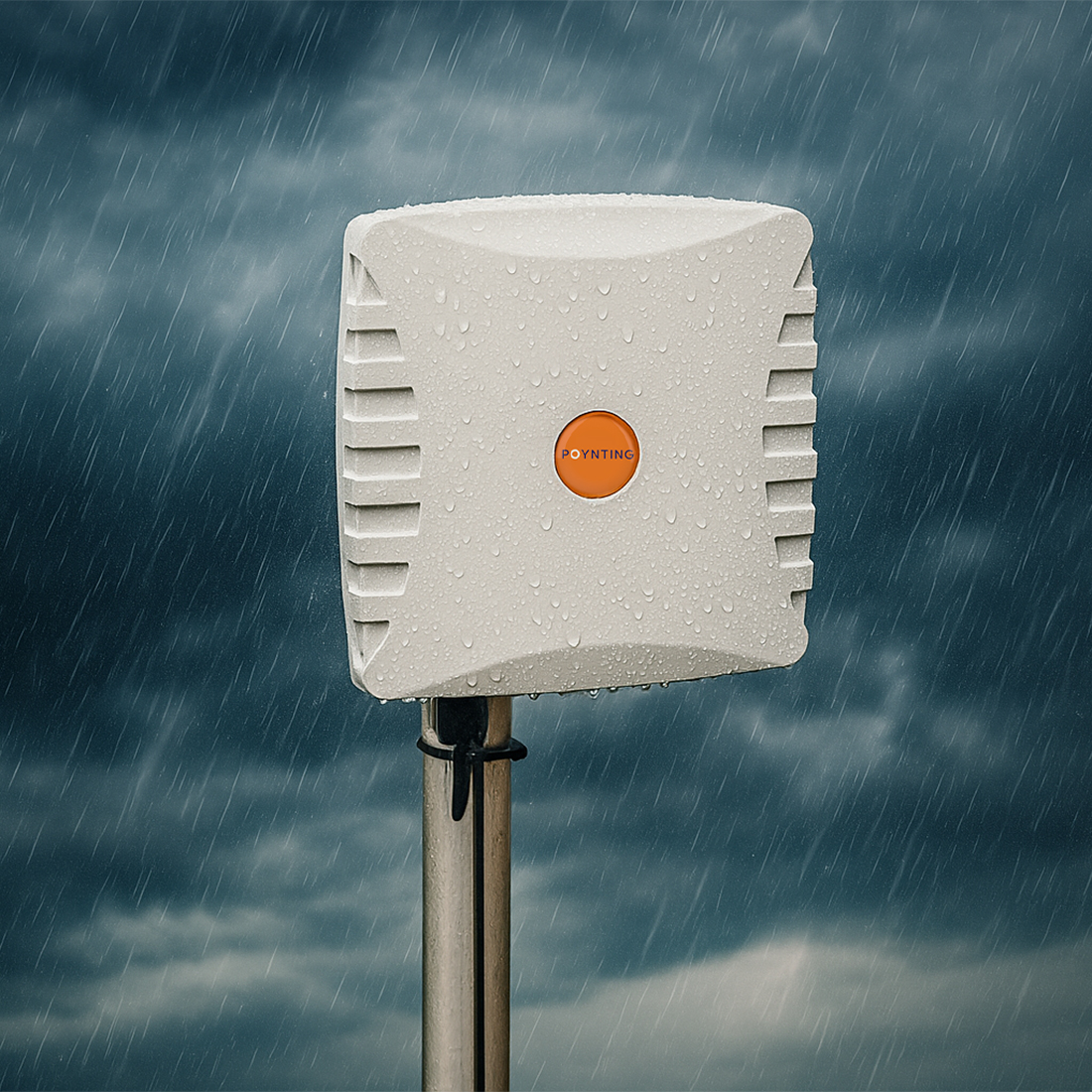

    Odporna na trudne warunki – IP65 i IK08
Poynting PATCH-26 została zaprojektowana do pracy zarówno wewnątrz, jak i na zewnątrz budynków. Spełnia normę IP65, co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody z każdej strony. Klasa odporności mechanicznej IK08 chroni antenę przed uderzeniami i wibracjami.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 160 km/h, co gwarantuje niezawodne działanie nawet w trudnych warunkach pogodowych.
Odporność na korozję i promieniowanie UV
Obudowa wykonana z ABS (bezhalogenowy) w kolorze Pantone Cool Gray 1C (RAL 7047) zapewnia odporność na korozję, wilgoć (do 98%) oraz długotrwałe nasłonecznienie. Antena spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.

    Gdzie sprawdzi się antena PATCH-26?
            Poynting PATCH-26 to średniozyskowa, kierunkowa antena panelowa
            820–970 MHz, zaprojektowana do pracy w wymagających warunkach. Dzięki liniowej
            polaryzacji i solidnej obudowie sprawdzi się w takich zastosowaniach jak:
            • obszary z słabym zasięgiem GSM-800/900 – poprawa jakości sygnału
            • aplikacje GSM wewnątrz budynków – zwiększenie stabilności połączeń
            • środowiska miejskie i wiejskie – niezawodna łączność w trudnych warunkach
            • systemy operatorów – antena agnostyczna względem operatora
            • aplikacje RFID – zgodność z pasmami EU i USA

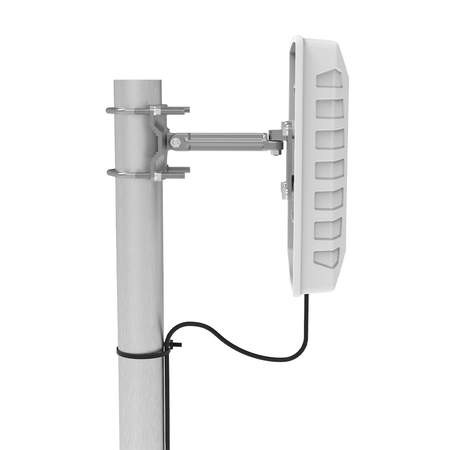

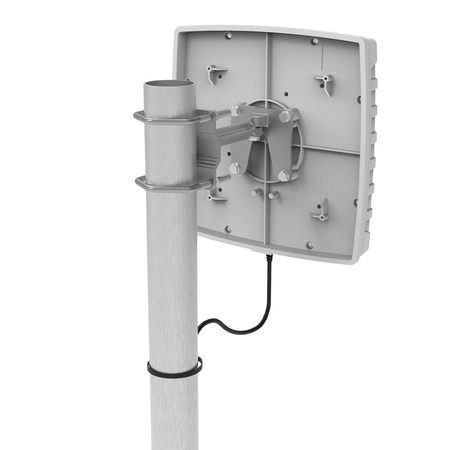

    Stabilny i prosty montaż PATCH-26
Poynting PATCH-26 dostarczana jest z uchwytem do montażu na maszcie / słupie. Solidna konstrukcja zapewnia trwałe i bezpieczne mocowanie anteny, także w wymagających warunkach zewnętrznych.

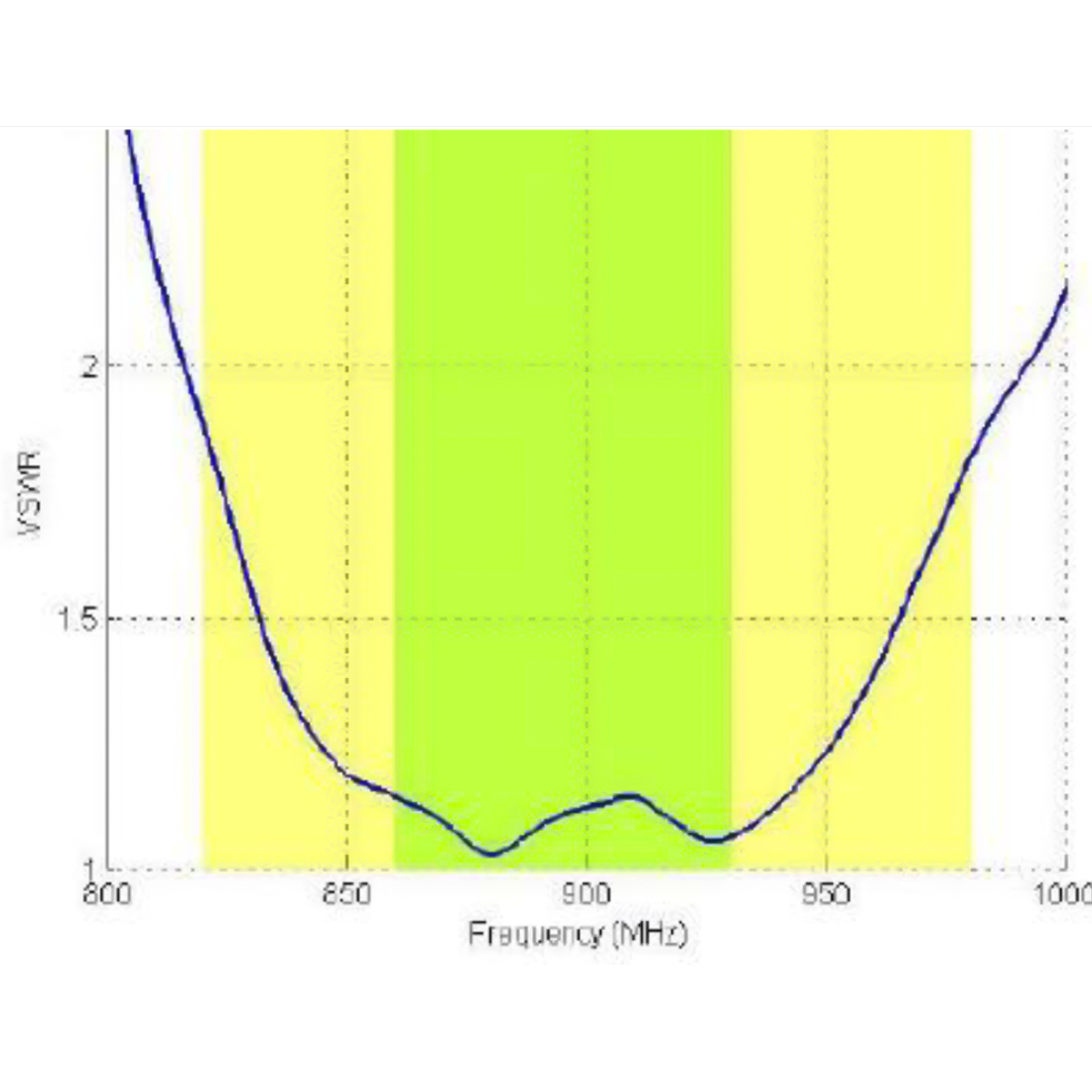

    Stabilność sygnału – współczynnik fali stojącej (VSWR)
Antena Poynting PATCH-26 zapewnia doskonałe dopasowanie z VSWR < 1.4:1 w ponad 80% zakresu pracy 820–970 MHz. Tak niski współczynnik fali stojącej ogranicza straty mocy i gwarantuje niezawodną transmisję w zastosowaniach RFID oraz poprawie zasięgu GSM 800/900.

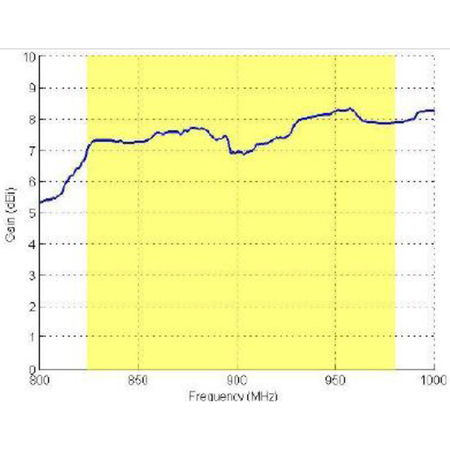

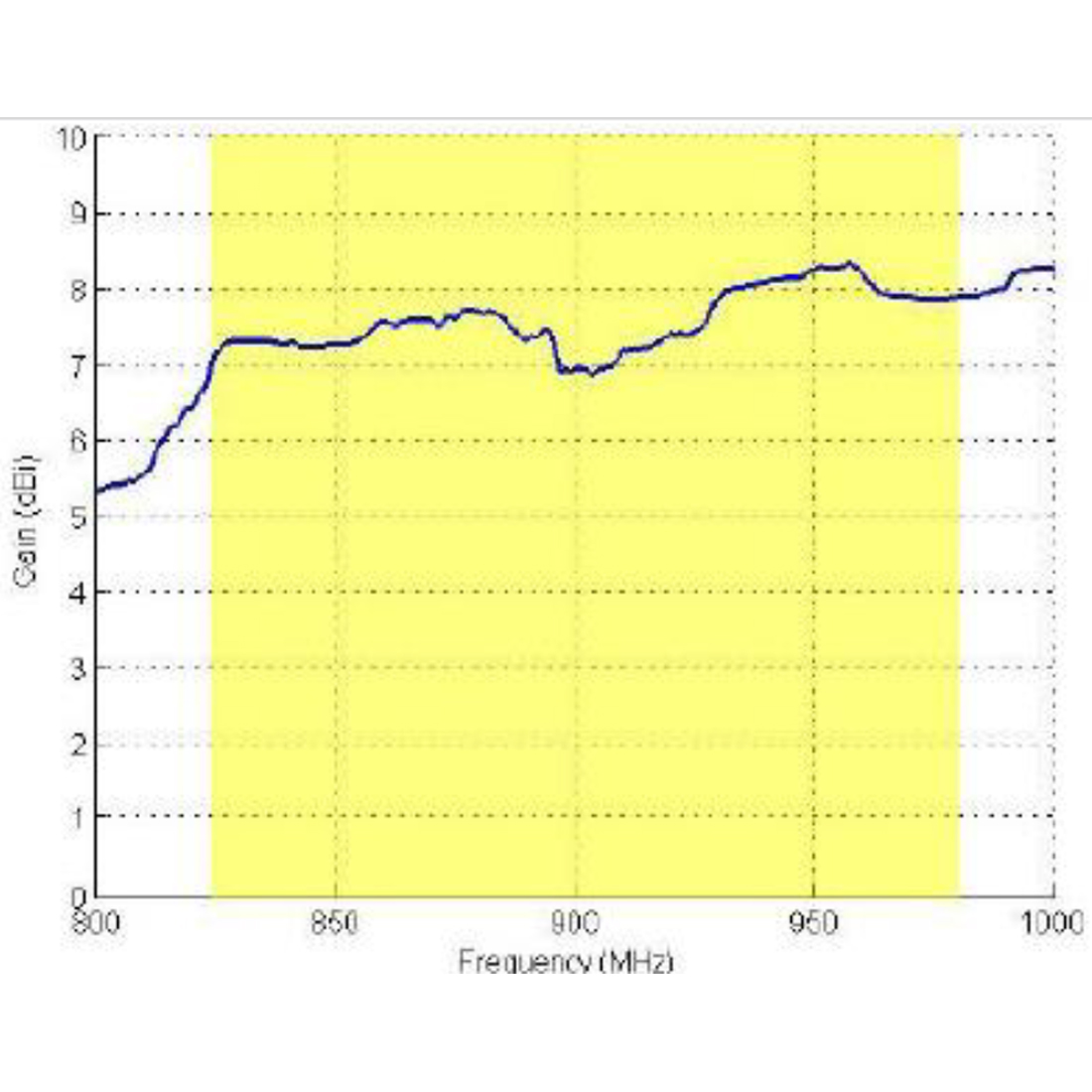

    Zysk anteny w paśmie 820–970 MHz
Poynting PATCH-26 oferuje 8 dBi w całym zakresie częstotliwości 820–970 MHz. Dzięki temu antena zapewnia stabilne i wydajne połączenie w aplikacjach RFID, a także w instalacjach poprawiających zasięg sieci GSM 800/900.

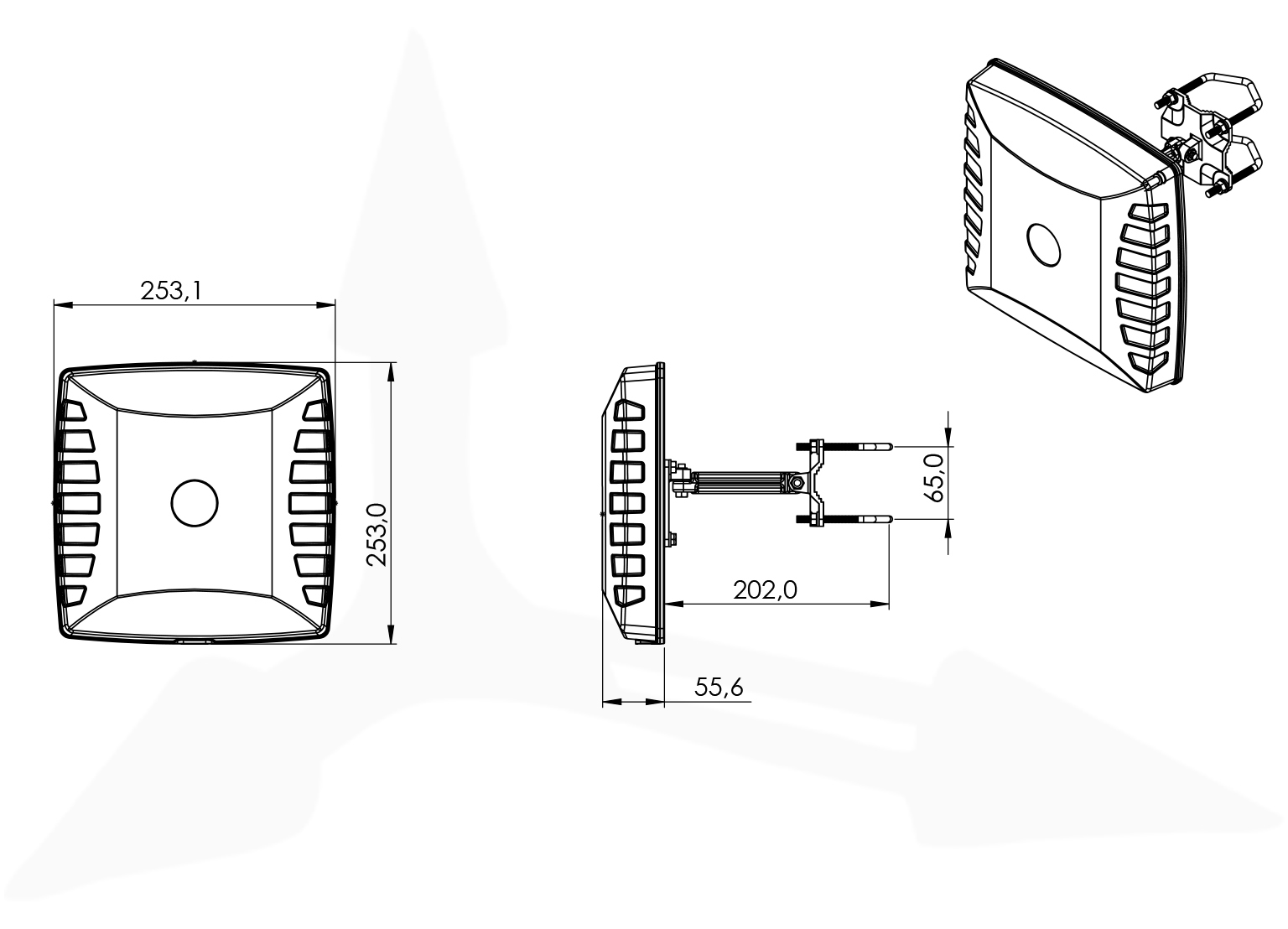

    Rysunek techniczny

        Specyfikacja techniczna – PATCH-26 (A-PATCH-0026)
| Zakres częstotliwości | 820–970 MHz |
| Zysk (maks.) | 8 dBi |
| VSWR | < 1.4:1 (ponad 80% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Tłumienie kabla (HDF 195) | 0.385 dB/m @ 900 MHz |
| Polaryzacja | Liniowa |
| Przejście DC | Tak (DC short – do uziemienia) |
| Porty | 1 |
| MIMO / SISO | SISO |
| Złącze | N-Type (żeńskie) na przewodzie 0,3 m HDF-195 (fabrycznie montowany) |
| Kierunkowość | Kierunkowa (panelowa), średni zysk |
| Odporność na wiatr | Do 160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP65 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 254 mm × 253 mm × 56 mm (bez uchwytu) |
| Wymiary opakowania | 335 mm × 250 mm × 95 mm |
| Waga | 0.57 kg |
| Waga z opakowaniem | 0.75 kg |
| Materiał radomu | ABS (bezhalogenowy) |
| Kolor | Pantone – Cool Gray (1C), RAL 7047 |
| Typ montażu | Maszt / słup (uchwyt w zestawie) |
| Nazwa handlowa | PATCH-26 |
| Kod produktu | A-PATCH-0026 |
| EAN | 6009693810020 |
| Antena | A-PATCH-0026 (z fabrycznym przewodem 0,3 m HDF-195 zakończonym N-Type F) |
| Elementy montażowe | Uchwyt do montażu na maszcie/słupie |
