Diplexer WiFi 2.4/5GHz MIMO2x2 Poynting DPLX-2
Poynting DPLX-2 – diplexer Wi-Fi dual-band 2,4 / 5–6 GHz, IP68, IK10
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej sieci, z pełną gwarancją i wsparciem technicznym.

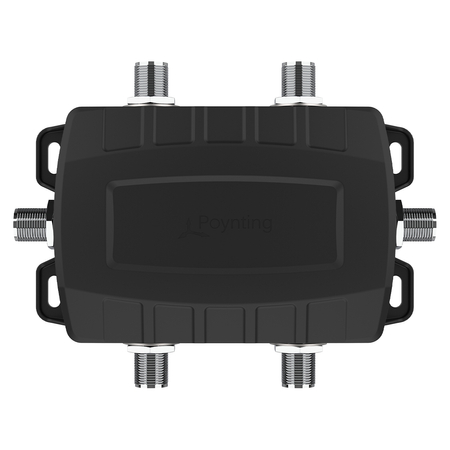

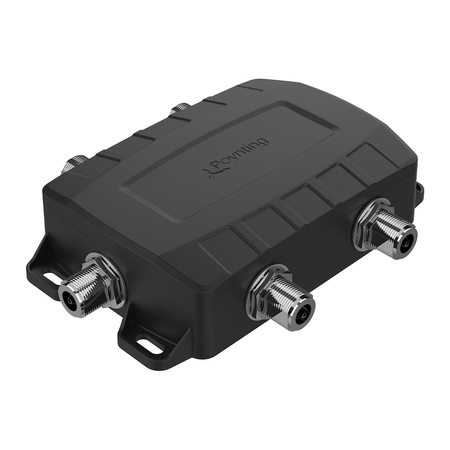

Poynting DPLX-2 to 4-to-2 Wi-Fi diplexer (MIMO 2×2), który umożliwia łączenie lub rozdzielanie sygnałów w pasmach 2,4 GHz oraz 5–6 GHz. Dzięki niskiemu tłumieniu wtrąceniowemu (0,9–1,7 dB) oraz doskonałemu VSWR (≤1,5:1), zapewnia stabilną i wydajną transmisję w systemach Wi-Fi, punktach dostępowych i routerach dual-band. Wytrzymała obudowa o klasie szczelności IP68 i odporności mechanicznej IK10 gwarantuje niezawodne działanie nawet w wymagających warunkach środowiskowych.
Najważniejsze cechy diplexera Poynting DPLX-2
Dual-band Wi-Fi 2,4 i 5–6 GHz – obsługa dwóch pasm w jednym urządzeniu
Niskie tłumienie wtrąceniowe – tylko 0,9–1,7 dB
VSWR ≤1,5:1 – minimalne straty mocy, wysoka stabilność
MIMO 2×2 – wsparcie dla nowoczesnych routerów i punktów dostępowych
6× złącze N-Type (F) – profesjonalna i trwała konstrukcja
Odporność IP68 i IK10 – pełna szczelność i odporność mechaniczna
Obudowa PC-ABS z UV stabilizer – ochrona przed UV, wilgocią i korozją
Stabilność środowiskowa – praca od -40 °C do +80 C, wilgotność do 98%
Kompaktowa konstrukcja – łatwy montaż powierzchniowy (surface mount)
Odporność na trudne warunki – IP68 i IK10
Poynting DPLX-2 został zaprojektowany z myślą o pracy w wymagających środowiskach, zarówno wewnątrz, jak i na zewnątrz budynków. Spełnia normę IP68, co oznacza pełną ochronę przed pyłem oraz wodą. Klasa odporności mechanicznej IK10 zapewnia ochronę przed uderzeniami i wandalizmem.
Stabilność w trudnych warunkach pogodowych
Diplexer został przetestowany pod kątem odporności na wiatr do 160 km/h oraz pracy w szerokim zakresie temperatur od -40 °C do +80 °C. Gwarantuje to niezawodne działanie nawet w ekstremalnych warunkach.
Odporność na korozję i promieniowanie UV
Obudowa wykonana z PC-ABS z UV stabilizer w kolorze Cool Gray (Pantone 11C) zapewnia trwałość i odporność na działanie promieni słonecznych. Urządzenie spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.

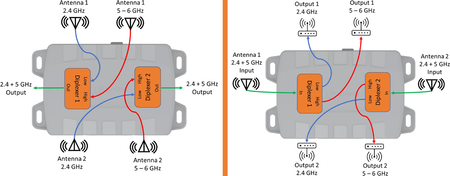

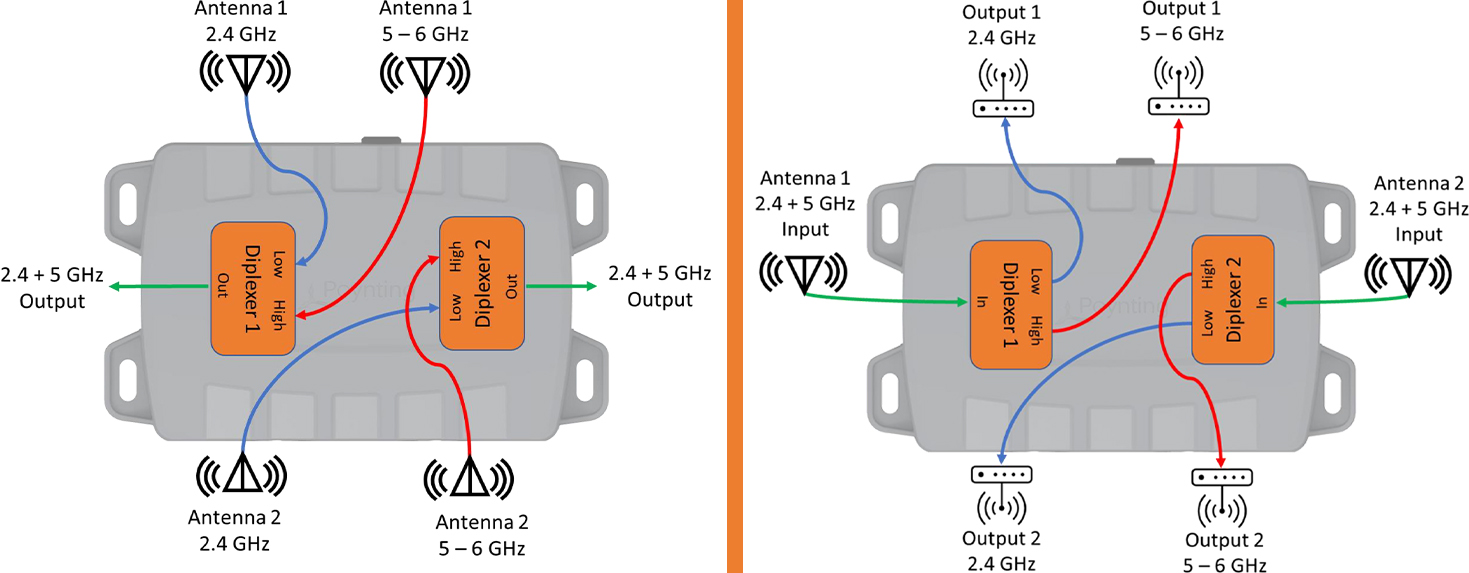

Gdzie sprawdzi się diplexer Poynting DPLX-2?
Poynting DPLX-2 to wytrzymały dual-band Wi-Fi diplexer, który pracuje w
pasmach 2,4 GHz oraz 5–6 GHz. Urządzenie łączy lub rozdziela
sygnały, umożliwiając pracę w konfiguracji 2×2 MIMO. Typowe zastosowania obejmują m.in.:
• Least Cost Routers (LCR) – ekonomiczne rozwiązania dla operatorów i ISP
• Punkty dostępowe i routery Wi-Fi (802.11 a/b/g)
• Routery dual-band z pojedynczymi portami
• Systemy WiMAX i Wi-Fi w sieciach komercyjnych i przemysłowych

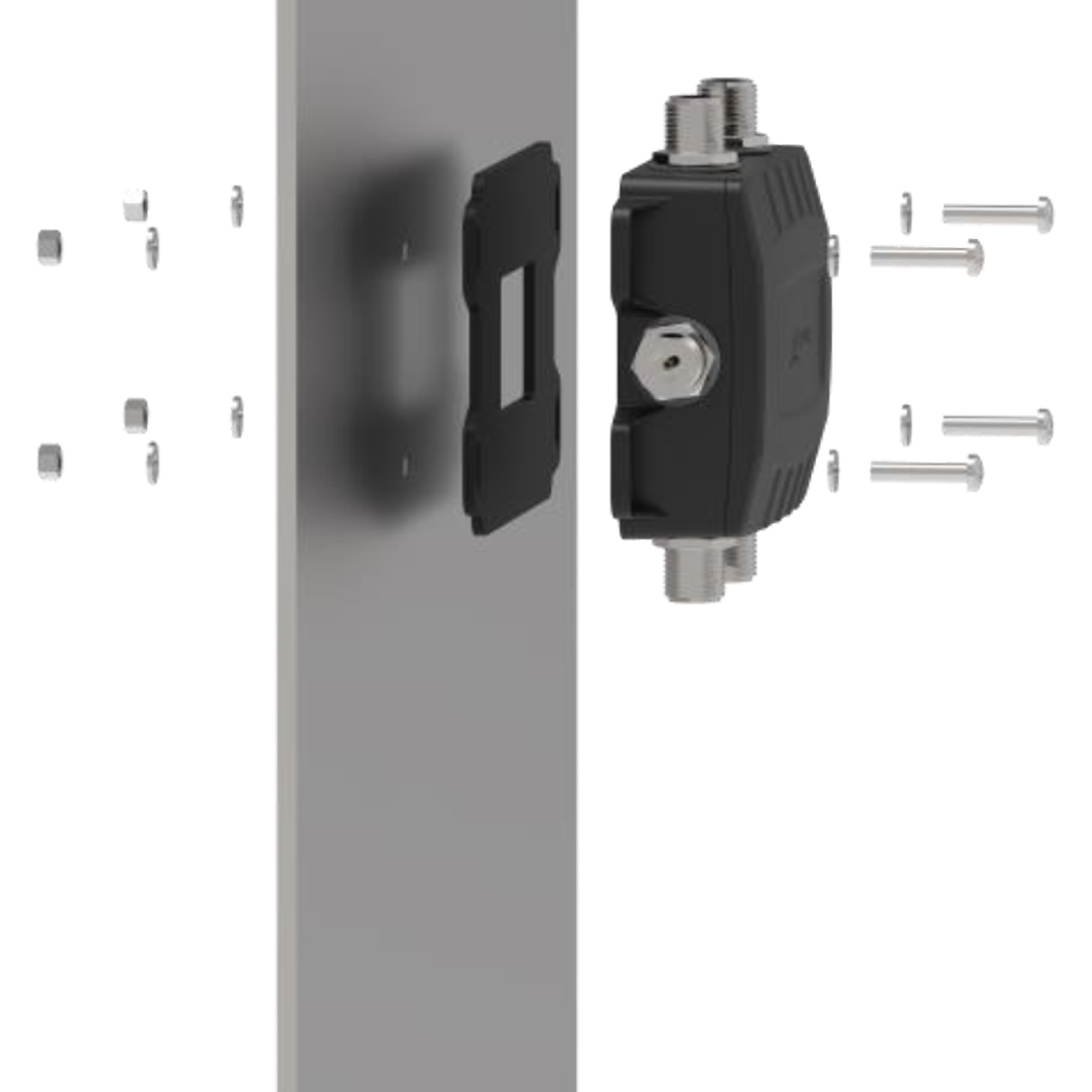

Stabilny i prosty montaż Poynting DPLX-2
Poynting DPLX-2 został zaprojektowany do szybkiego i pewnego montażu w każdych warunkach. Urządzenie instaluje się metodą surface mount (na powierzchni), przy użyciu dołączonej taśmy klejącej lub opcjonalnych elementów mocujących.
1. Montaż powierzchniowy – przy użyciu dostarczonej taśmy klejącej
2. Mocowanie dodatkowe – możliwość użycia opcjonalnych uchwytów i śrub (brak w zestawie)

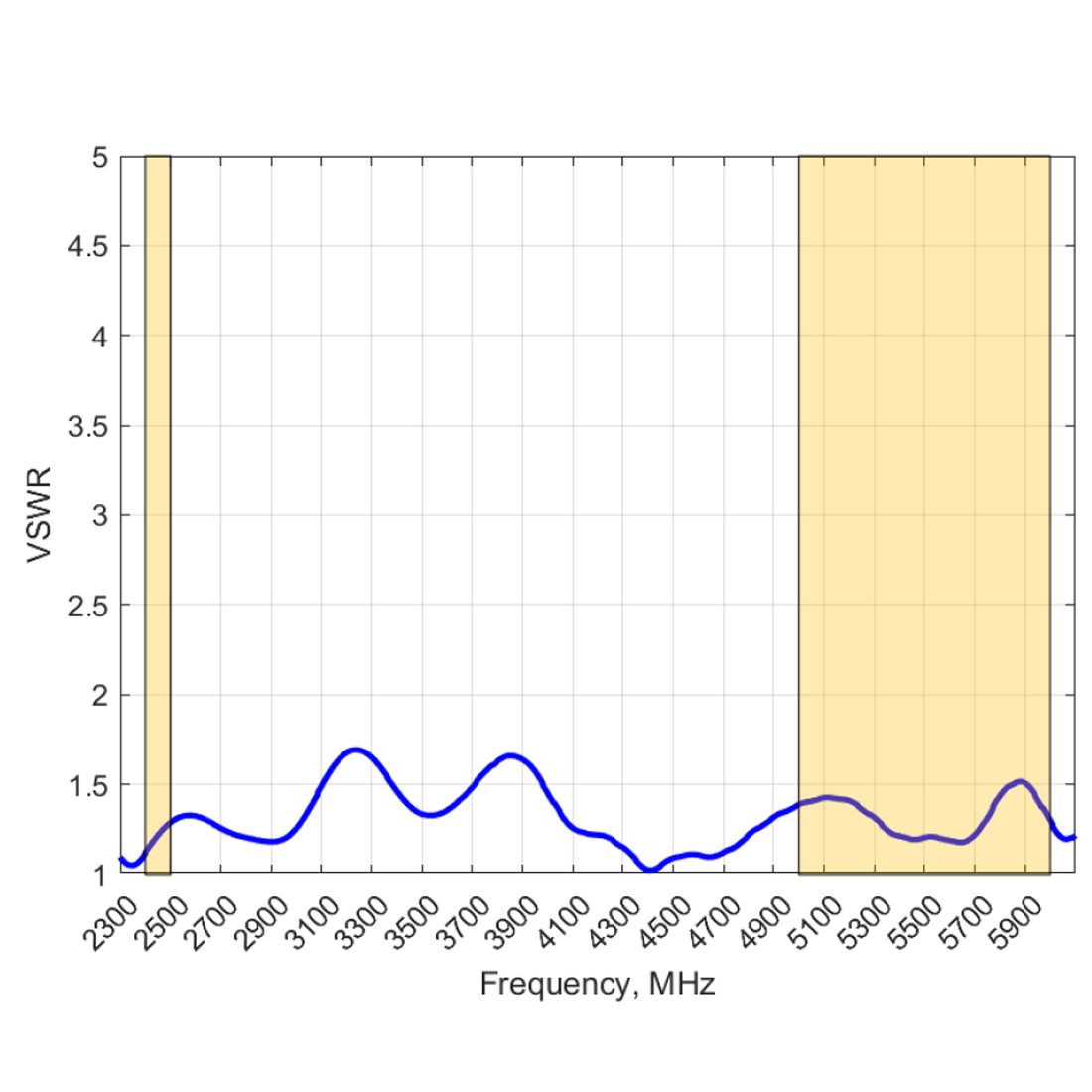

Stabilność sygnału – współczynnik fali stojącej (VSWR)

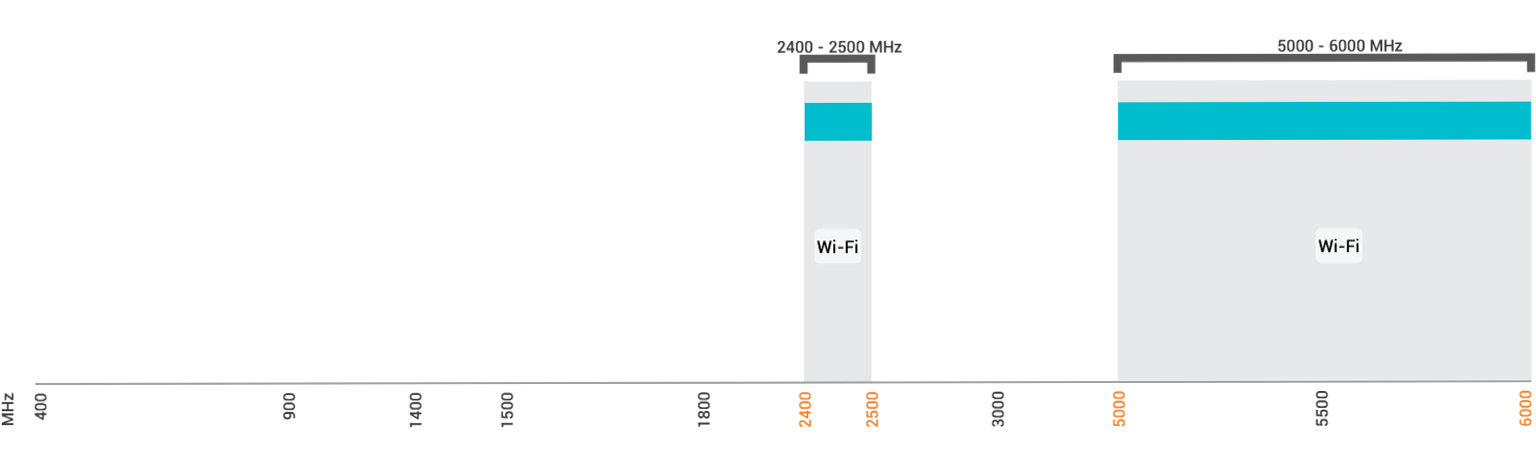

Poynting DPLX-2 zapewnia doskonałe dopasowanie w całym zakresie pracy 2400–2500 MHz oraz 5000–6000 MHz. Współczynnik VSWR utrzymuje się na poziomie ≤ 1.5:1, co gwarantuje bardzo niskie straty mocy i wysoką efektywność transmisji w systemach Wi-Fi dual-band.

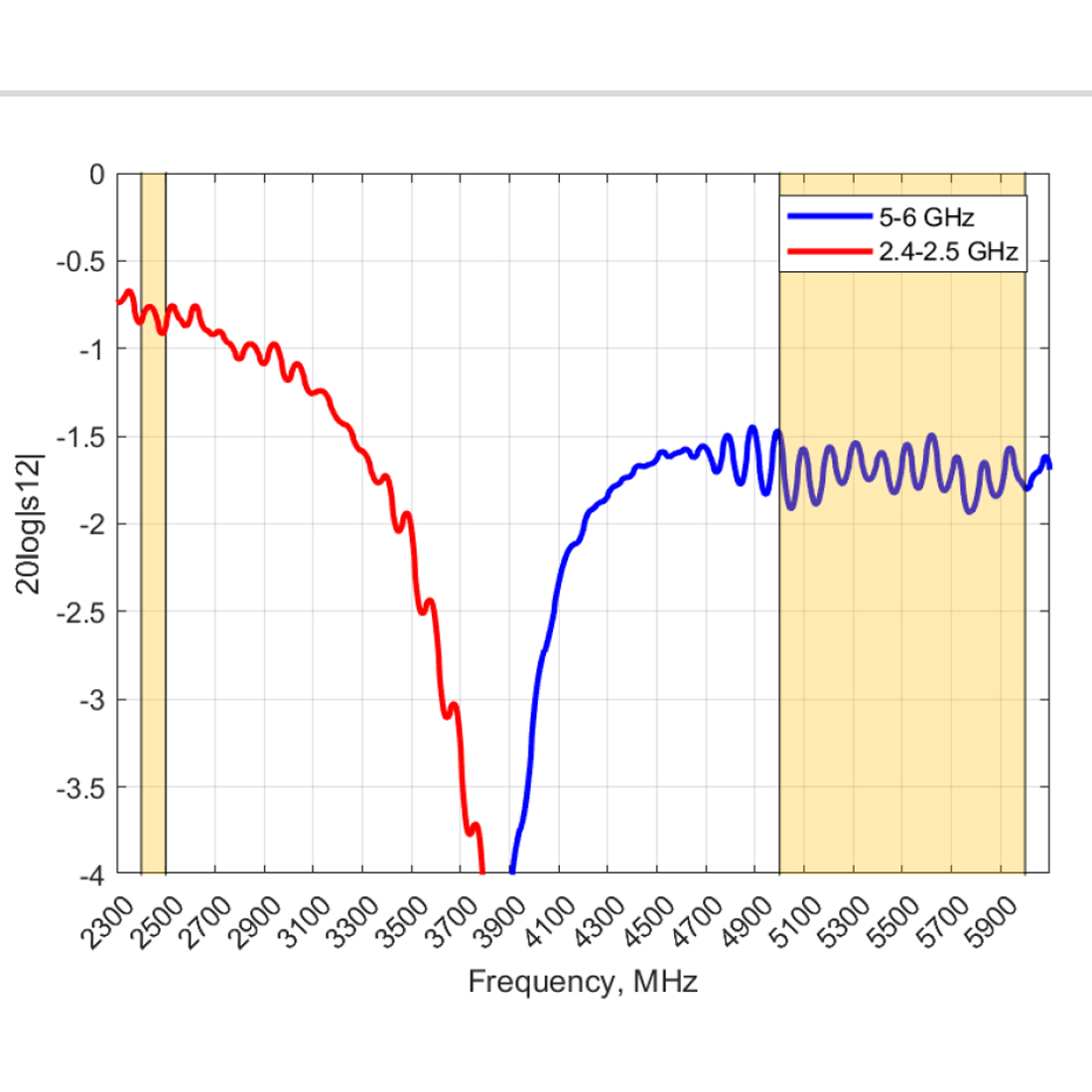

Tłumienie wtrąceniowe (Insertion Loss)
Diplexer DPLX-2 charakteryzuje się bardzo niskim tłumieniem sygnału, co przekłada się na
wysoką jakość i stabilność połączeń Wi-Fi.
• 0.9 dB @ 2400–2500 MHz
• 1.7 dB @ 5000–6000 MHz
Maksymalne tłumienie w całym zakresie pracy (2400–6000 MHz) wynosi jedynie
1.7 dB.

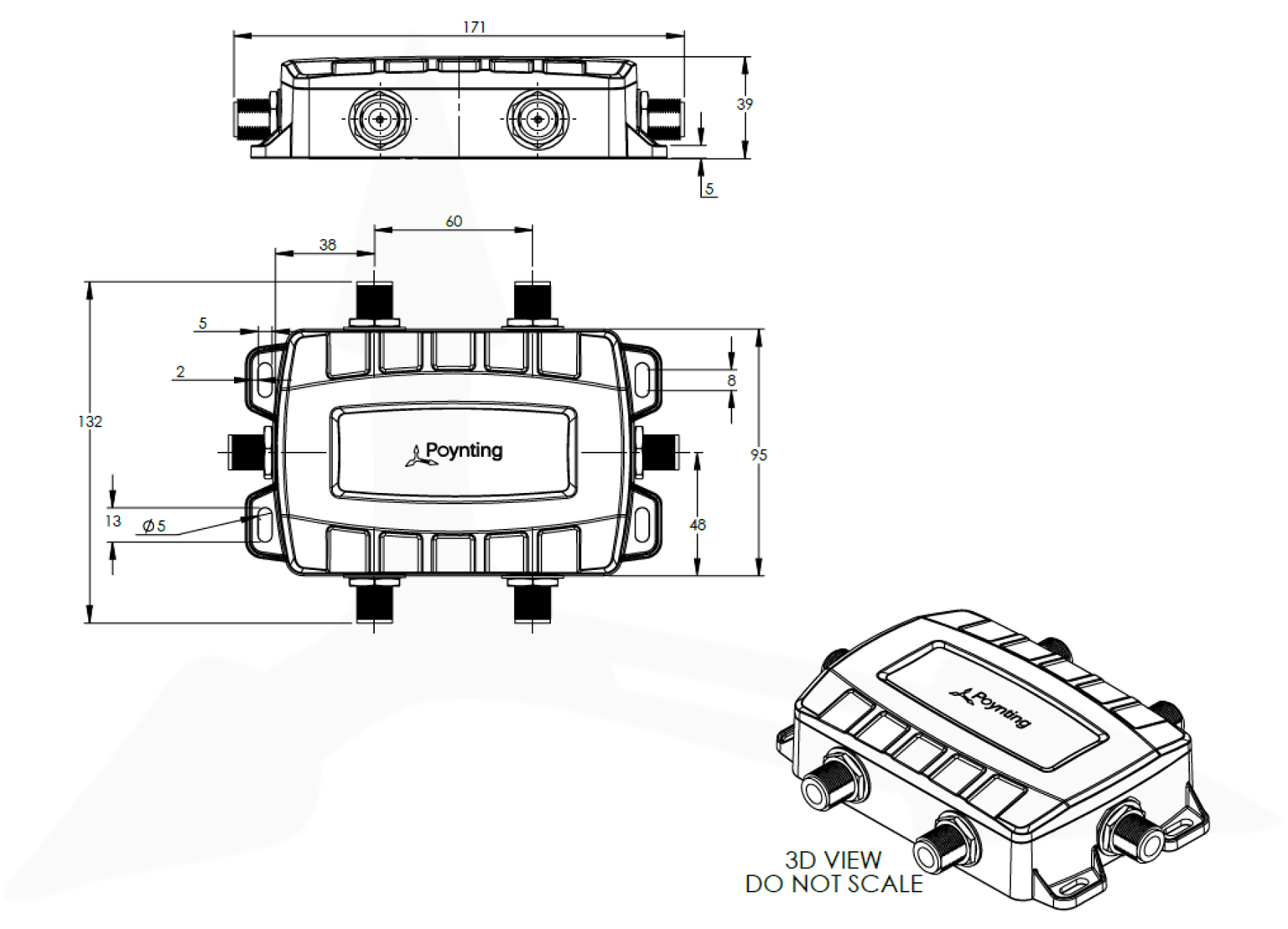

Rysunek techniczny
Specyfikacja techniczna – Poynting DPLX-2 (A-DPLX-0002-V1-01), 4-to-2 Wi-Fi Diplexer, MIMO 2×2
| Zakres częstotliwości |
2400–2500 MHz 5000–6000 MHz |
| Tłumienie wtrąceniowe (Insertion Loss) |
0.9 dB @ 2400–2500 MHz 1.7 dB @ 5000–6000 MHz |
| VSWR | ≤ 1.5:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Przejście DC | Tak (DC short – do uziemienia) |
| Porty / złącza | 6× N-Type (F) |
| MIMO / SISO | MIMO 2×2 (4-to-2 diplexer) |
| Typ urządzenia | Diplexer (spliter/combiner) |
| Odporność na wiatr | <160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP68 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 195 mm × 230 mm × 550 mm |
| Waga | 0.378 kg |
| Waga z opakowaniem | 0.518 kg |
| Materiał obudowy | PC-ABS z UV stabilizer |
| Kolor | Cool Gray (Pantone 11C) |
| Typ montażu | Montaż powierzchniowy (Surface Mount) |
| Nazwa handlowa | DPLX-2 |
| Kod produktu | A-DPLX-0002-V1-01 |
| EAN | 6009710927489 |
| Porty / złącza | 6× N-Type (F) |
| Diplexer | A-DPLX-0002-V1-01 |
