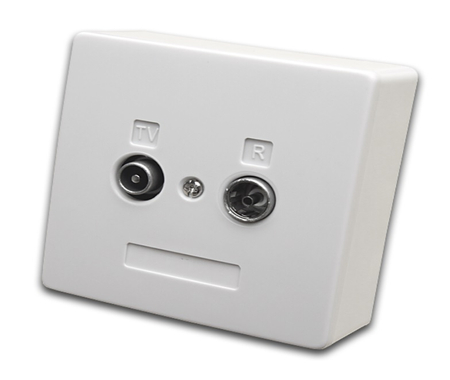

Gniazdo R-TV DMTRADE przelotowe
- przeznaczone do instalacji RTV analogowych i cyfrowych,
- gniazdo przelotowe do systemów antenowych typu gwiaździstego lub indywidualnych instalacji antenowych RTV
- dwa porty: wejściowy i wyjściowy, dla przewodu współosiowego doprowadzającego i odprowadzającego sygnał w. cz. 5÷862 MHz,
- dwa porty wyjściowe zgodne z normą IEC 60169-2 do podłączenia odbiornika radiowego ?R? i odbiornika telewizyjnego ?TV?,
- wykorzystanie zakresów częstotliwości pasm TV, R,
- pełna charakterystyka przenoszenia w poszczególnych pasmach,
- wysoka separacja pomiędzy poszczególnymi portami,
- galwaniczne oddzielenie wejścia od wyjść TV i R,
- niezawodność i powtarzalność parametrów dzięki wykonaniu w technologi SMT,
- obudowa o wysokiej skuteczności ekranowania wykonana ze stopu ZnAl.
| DANE TECHNICZNE |
| Symbol | E-10DM/NT |
| Zakres częstotliwości toru wejścia | 5 ÷ 862 MHz |
| Zakres częstotliwości toru TV | 5 ÷ 70, 120 ÷ 862 MHz |
| Zakres częstotliwości toru R | 88 ÷ 108 MHz |
| Tłumienność w torze TV | ? 11 dB |
| Tłumienność w torze R | ? 11,7 dB |
| Tłumienność przenikowa TV-R | ? 27 dB |
| Złącze wyjściowe R | IEC żeńskie |
| Złącze wyjściowe TV | IEC męskie |
| Impedancja wejście / wyjście | 75 ? / 75 ? |
| Obudowa | Natynkowa |
| Kolor | Biały |
| Zgodność z normami | PN-EN 50083 PN-EN 60728-11 |
