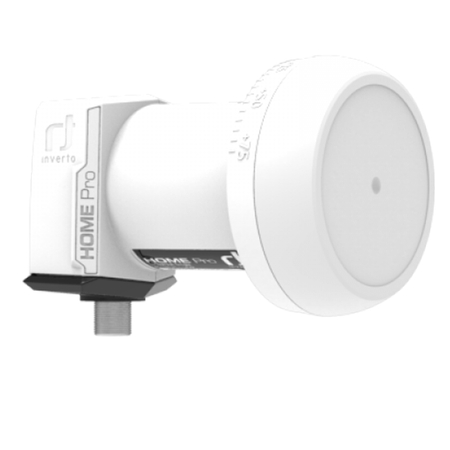

LNB Single Inverto HOME Pro PLL 4K/8K
LNB Single Inverto HOME Pro PLL 4K/8K
Specjalnie zaprojektowany, aby sprostać wymaganiom globalnego rynku DTH na konkurencyjne rozwiązanie odporne na zakłócenia 4G/LTE, ten konwerter LNB oferuje zoptymalizowane możliwości odbioru sygnału satelitarnego dzięki zastosowaniu najnowszej technologii chipsetów oraz konstrukcji falowodu. Umożliwia odbiór telewizji satelitarnej z jednego satelity i jej dystrybucję do jednego tunera w dekoderze. LNB obsługuje transmisje HD i UHD, oferuje doskonałe parametry RF, bardzo niskie zużycie energii i co ważne — został zaprojektowany z myślą o ograniczaniu zakłóceń pochodzących z transmisji 4G/LTE/5G. Wyprodukowany zgodnie z najwyższymi standardami jakości w branży i zaprojektowany, aby spełniać rygorystyczne wymagania techniczne, stanowi idealne rozwiązanie dla operatorów DTH i odbioru transmisji satelitarnych na całym świecie.
Najważniejsze cechy produktu:
Niski poziom szumów fazowych, zgodność z DVB-S2 (HD i UHD)
- Niski współczynnik szumów
- Niskie zużycie energii
- Wysoka izolacja polaryzacji krzyżowej
- Wysoka stabilność częstotliwości
Specyfikacja techniczna
- Zakres częstotliwości wejściowej: 10,7 GHz ~ 12,75 GHz
- Zakres częstotliwości wyjściowej: 950 MHz ~ 2150 MHz
- Częstotliwość oscylatora dolnego pasma: 9,75 GHz
- Częstotliwość oscylatora górnego pasma: 10,6 GHz
- Współczynnik szumów: typowo 0,4 dB (maks. 1 dB)
- Dokładność częstotliwości LO @ 25°C: maks. ±500 kHz
- Dryf temperaturowy LO: maks. ±1,0 MHz
- Szumy fazowe LO @ 1 kHz: maks. -60 dBc/Hz
- Szumy fazowe LO @ 10 kHz: maks. -80 dBc/Hz
- Szumy fazowe LO @ 100 kHz: maks. -90 dBc/Hz
- Wzmocnienie konwersji: 58 ~ 65 dB
- Tłumienie zafalowania wzmocnienia (26 MHz): ±0,75 dB
- Zmiany wzmocnienia (pełne pasmo): ±3 dB
- Tłumienie zakłóceń lustrzanych: min. 40 dB
- Trzeciorzędowa intermodulacja (ICP3): min. 10 dBm
- Punkt kompresji 1 dB (na wyjściu): min. 0 dBm
- Izolacja polaryzacji krzyżowej: min. 22 dB
- Sygnał sterujący Ca (V): 11,0 V ~ 14,0 V
- Sygnał sterujący Cb (H): 16,0 V ~ 20,0 V
- Sygnał sterujący Cc (przełączanie pasma): 22 kHz ±4 kHz, 0,15 V ~ 0,35 V pp
- Współczynnik fali stojącej (VSWR): 2,5 : 1
- Poziom zakłóceń w paśmie: maks. -60 dBm
- Pobór prądu: 105 mA
- Temperatura pracy: -30 °C ~ +60 °C
- Impedancja wyjściowa: 75 Ω
- Typ złącza wyjściowego: F-typ (żeńskie)
- Stosunek F/D anteny: 0,6
- Waga: 66 g
