Matrix Extender Multiviewer Spacetronik SPH-MC02RX

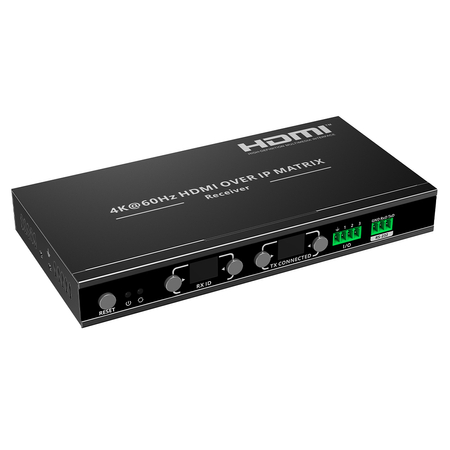

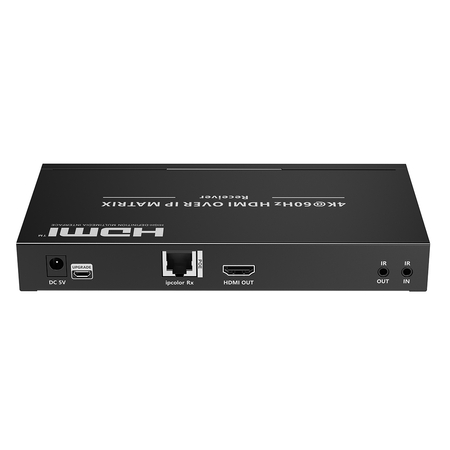

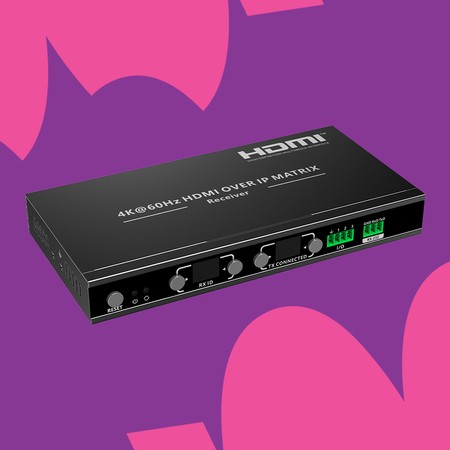

Odbiornik HDMI over IP 4K60Hz - Spacetronik SPH-MC02-RX
Spacetronik SPH-MC02-RX to jednostka odbiorcza systemu HDMI over IP, która odbiera sygnał przesłany z nadajnika SPH-MC02-TX przez sieć LAN i wyprowadza go na monitor lub projektor poprzez HDMI. Obsługuje obraz w jakości 4K 60 Hz, a także tryby Video Wall (do 5×5) i Multiview – nawet do 9 źródeł jednocześnie. Dzięki wsparciu PoE nie wymaga dodatkowego zasilania, a zarządzanie układem ekranów odbywa się intuicyjnie z poziomu darmowej aplikacji iMCS.

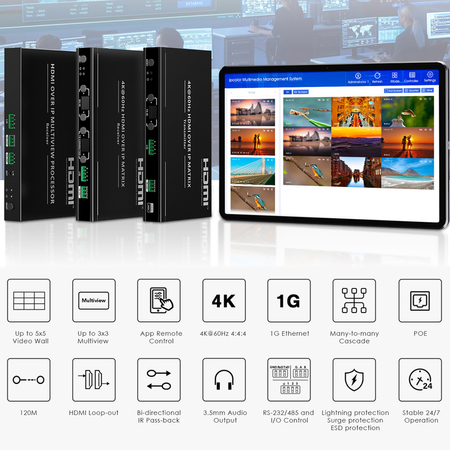

Najważniejsze cechy SPH-MC02
Matryca HDMI over IP 4K60Hz – skalowalny system dystrybucji audio-wideo do 256×256
Obraz Ultra HD 4K 60Hz 4:4:4 – wysoka szczegółowość, naturalne kolory, płynny ruch
Video Wall do 5×5 – tworzenie ścian wideo w różnych układach (1×2, 2×2, 3×3, 4×4, 5×5 i
inne)
Multiview & PiP/PbP – wyświetlanie nawet 9 źródeł na jednym ekranie (obraz w obrazie,
podział ekranu)
Seamless Switching – płynne przełączanie źródeł bez przerw i czarnego ekranu
Połączenia 1-do-1 i wiele-do-wielu – praca przez switch Gigabit z IGMP, pełne kaskadowanie
Zasilanie PoE – zasilanie i transmisja jednym przewodem sieciowym (Cat5e/Cat6/Cat7)
Obsługa RS-232, IR i I/O – integracja z systemami sterowania, dwukierunkowe przesyłanie
sygnałów
Darmowa aplikacja iMCS – konfiguracja i zarządzanie z tabletu, smartfona lub PC (podgląd,
sceny, integracje)
Niska latencja – 70–130 ms (1080p), 130–200 ms (4K60Hz)
Ochrona ESD, przeciwprzepięciowa i przeciwburzowa – bezpieczna praca w wymagających
warunkach
Obraz 4K 60Hz bez kompromisów
System Spacetronik SPH-MC02 przesyła sygnał HDMI w jakości 4K 60Hz z zachowaniem wysokiej szczegółowości, naturalnych kolorów i płynności ruchu. Dzięki pełnej zgodności z HDMI 2.0 i HDCP 1.4/2.2 urządzenie współpracuje z nowoczesnymi źródłami obrazu i ekranami – od komputerów i odtwarzaczy multimedialnych, po rejestratory i konsole.
Elastyczne połączenia sieciowe

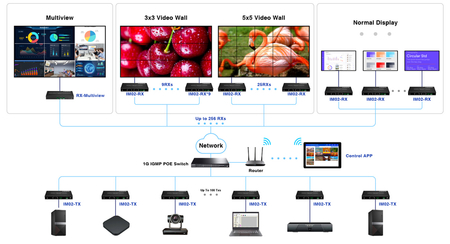

Urządzenia serii MC02 obsługują topologie punkt–punkt, wiele-do-wielu oraz kaskadowanie przez switch Gigabit Ethernet. Dzięki temu możesz stworzyć prostą instalację "jeden ekran – jedno źródło" albo rozbudowaną matrycę do 256×256, gdzie wiele źródeł sygnału współdzieli wiele odbiorników. To idealne rozwiązanie dla sal konferencyjnych, centrów sterowania, sklepów czy systemów Digital Signage.

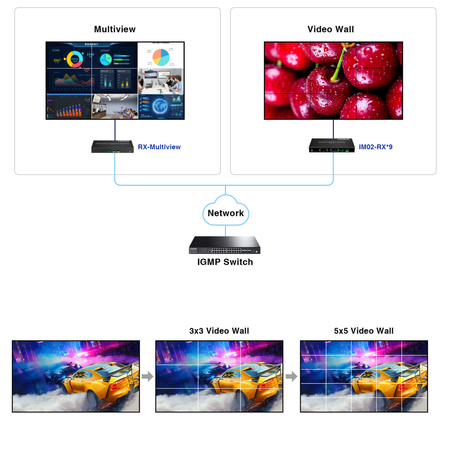

Video Wall i Multiview w jednym systemie
Spacetronik SPH-MC02 pozwala tworzyć imponujące Video Wall w układach do 5×5, co daje aż 25 ekranów pracujących jako jeden duży wyświetlacz. Obraz może być skalowany, dzielony i obracany o 180°, aby dopasować go do układu monitorów.
Równocześnie system obsługuje tryb Multiview, dzięki któremu na jednym ekranie możesz wyświetlać obraz nawet z 9 różnych źródeł. To rozwiązanie sprawdza się szczególnie w monitoringu, centrach sterowania, salach konferencyjnych i Digital Signage.
Co więcej, Multiview i Video Wall mogą działać jednocześnie, a konfiguracja odbywa się łatwo z poziomu darmowej aplikacji. To gwarancja pełnej elastyczności i oszczędność kosztów – bez potrzeby stosowania dodatkowych odbiorników.

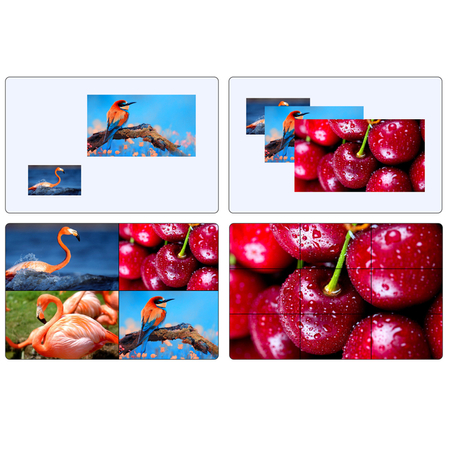

Nie tylko PiP – pełna swoboda podziału ekranu
Spacetronik SPH-MC02 oferuje dużo więcej niż klasyczny tryb obraz w obrazie (PiP). Dzięki funkcji Multiview oraz picture-by-picture (PbP) możesz wyświetlać nawet do dziewięciu źródeł jednocześnie na jednym ekranie.
Do dyspozycji są różne tryby – od PiP, przez układ czterech obrazów, aż po podział dziewięcioekranowy. Dzięki temu z łatwością dostosujesz widok do własnych potrzeb – czy to podczas prezentacji, monitoringu, czy emisji treści reklamowych.
Elastyczne tryby wyświetlania czynią z MC02 narzędzie idealne do centrów bezpieczeństwa, sal konferencyjnych, a także Digital Signage, gdzie liczy się szybki dostęp do wielu źródeł obrazu w tym samym czasie.

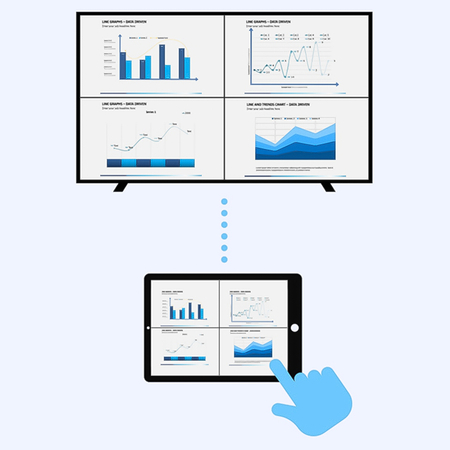

Aplikacja iMCS – pełna kontrola systemu
Spacetronik SPH-MC02 współpracuje z darmową aplikacją iMCS, która zapewnia wygodne zarządzanie całym systemem z poziomu tabletu, smartfona lub komputera. Dzięki niej konfiguracja i codzienna obsługa stają się szybkie i intuicyjne – bez potrzeby stosowania drogich matryc sprzętowych.
Aplikacja oferuje m.in.:
- Podgląd w czasie rzeczywistym – monitorowanie stanu urządzeń i źródeł obrazu.
- Automatyczne wykrywanie i profile użytkowników – autoryzacja i łatwe zarządzanie
dostępem.
- Konfigurację Video Wall i Multiview – szybkie tworzenie układów ekranów i
scenariuszy wyświetlania.
- Kontrolę audio – włączanie/wyłączanie oraz embed/de-embed
dźwięku.
- Obsługę pilotów IR – funkcja "uczenia" komend z różnych pilotów.
-
Integrację z systemami firm trzecich – wsparcie dla ADK i API.
-
Bezpieczny dostęp – szyfrowanie AES i możliwość pracy w prywatnej sieci.
Dzięki aplikacji iMCS możesz tworzyć Video Wall, układy Multiview, przełączać źródła sygnału i zapisywać gotowe scenariusze – wszystko w jednym miejscu i całkowicie za darmo.
Płynne przełączanie źródeł
Spacetronik SPH-MC02 umożliwia bezproblemowe przełączanie pomiędzy wieloma źródłami sygnału z minimalnym opóźnieniem. Dzięki temu zmiana prezentacji, podglądu kamer czy treści reklamowych odbywa się płynnie i bez przerw, co zapewnia profesjonalny odbiór i wygodę użytkowania.
Funkcja seamless switching jest szczególnie cenna w salach konferencyjnych, podczas wydarzeń na żywo, a także w systemach monitoringu, gdzie każda sekunda ma znaczenie.

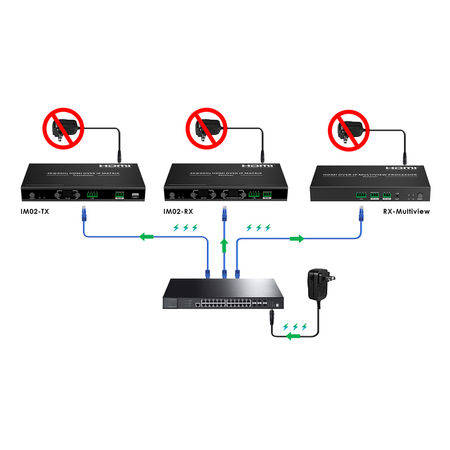

Zasilanie PoE – mniej kabli, prostsza instalacja
Spacetronik SPH-MC02 wspiera technologię PoE (Power over Ethernet), co pozwala na jednoczesne przesyłanie sygnału wideo i zasilania przez jeden przewód sieciowy (Cat5e/Cat6/Cat7). Dzięki temu nie ma potrzeby stosowania dodatkowych zasilaczy przy odbiornikach RX i jednostkach Multiview.
Rozwiązanie to upraszcza montaż, eliminuje plątaninę kabli i obniża koszty instalacji. Jest szczególnie przydatne w miejscach o ograniczonej przestrzeni, gdzie liczy się estetyka i niezawodność.
Wystarczy podłączyć urządzenia do switcha PoE, aby system działał stabilnie i bez dodatkowych źródeł zasilania. To gwarancja łatwej, czystej i profesjonalnej instalacji.
Przykłady zastosowania
System HDMI over IP Spacetronik SPH-MC02 to profesjonalne rozwiązanie dystrybucji obrazu 4K, które znajdzie zastosowanie w wielu środowiskach – od biznesu, przez edukację, aż po instalacje przemysłowe i rozrywkowe. Dzięki obsłudze Video Wall, Multiview i darmowej aplikacji sterującej, konfiguracja jest szybka i intuicyjna.
Sale konferencyjne i szkoleniowe
Łatwe przesyłanie i przełączanie obrazu na wiele ekranów z jednego źródła – idealne do prezentacji i
spotkań.
Monitoring i centra bezpieczeństwa
Możliwość tworzenia ścian wideo oraz podziału ekranu (Multiview), co ułatwia podgląd wielu kamer
jednocześnie.
Przemysł i centra sterowania
Niezawodna transmisja 4K@60Hz na duże odległości (do 120 m po Cat6) z obsługą PoE – bez zbędnych kabli
zasilających.
Sklepy, bary sportowe i Digital Signage
Prezentacja treści reklamowych, sportowych i informacyjnych na wielu ekranach lub ścianach wideo –
sterowanie z poziomu aplikacji.
Specyfikacja
Wideo i zgodność
- Maks. rozdzielczość: 4096×2160, 60 Hz (4K 60 Hz)
- Standard: HDMI 2.0; HDCP 1.4 / 2.2
- Przepustowość łącza: 18 Gbps
- Długość przewodu HDMI przy połączeniu lokalnym: ≤ 5 m
- Wyjście audio: LPCM 2.0
Obsługiwane rozdzielczości
- 4K: 4096×2160@24/30 Hz, 3840×2160@24/30/50/60 Hz
- 2K/Full HD: 1920×1200@60 Hz,
1920×1080@50/60 Hz
- HD: 1280×720@50/60 Hz
- PC: 2560×1440@60 Hz i niższe tryby
Transmisja i opóźnienia
- Zasięg po skrętce: Cat5 do 80 m / Cat5e do 100 m / Cat6 do 120 m
- Opóźnienie (latencja):
70–130 ms (1080p), 130–200 ms (4K 60 Hz)
- Topologie: połączenia 1-do-1 i wiele-do-wielu,
kaskadowanie przez switch Gigabit
Sterowanie
- Dwukierunkowy IR (20–60 kHz), zasięg ≤ 5 m
- RS-232 (GND/RXD/TXD), baudrate: 2400–115200
- Wejścia/wyjścia I/O do integracji systemowej
Zasilanie i pobór mocy
- Zasilanie: DC 5 V / 2 A (alternatywnie PoE)
- Pobór mocy: nadajnik ≤ 5,5 W, odbiornik ≤
3,5 W
Warunki pracy i konstrukcja
- Temperatura pracy: −20°C do 60°C
- Temperatura przechowywania: −30°C do 70°C
-
Wilgotność: 0–90% RH (bez kondensacji)
- Obudowa: stal, kolor czarny
Wymiary i masa
- Wymiary (jednostka): 191 (L) × 96 (W) × 25 (H) mm
- Masa: TX 523 g, RX 514 g
Zabezpieczenia
- ESD: poziom 2 (rozładowanie stykowe ±4 kV), poziom 3 (rozładowanie powietrzne ±8 kV)
-
Zgodność: IEC 61000-4-2
- Dodatkowo: ochrona przeciwprzepięciowa i przeciwburzowa
