Zestaw Multiswitch GT-dMTS1T +2x Konwerter Wide Band GT-WB1
W skład zestawu wchodzi 1x Multiswitch GT-dMTS1T i 2x Konwerter Wide Band GT-WB1.

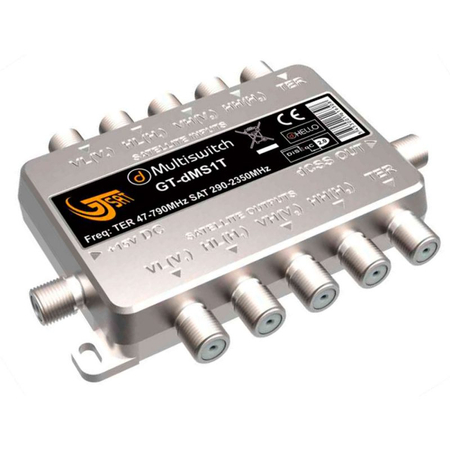

Programowalny multiswitch UNICABLE dCSS firmy GT-SAT model GT-dMTS1T.
Multiswitch działa w nowej technologi Wilde Band. Technologia do obsługi multiswitcha wykorzystuje dwa przewody poprowadzone z specjalnych LNB GT-SAT GT-WB1 H+V. obsługa do max. dwóch satelit przez multiswitch np. Hotbird + Astra. Do multiswitcha możemy również podłączyć cztery przewody z standardowego LNB typu Quattro. Multiswitch posiada wyjście typu Quattro dla podłączenia multiswitchy końcowych lub rozbudowy instalacji o multiswitche kaskadowe.
Wyjście unicable w technologi dCSS OUT obsługuje dwa tryby działania statyczny programowalny (stacja czołowa sygnał z 34 transporterów do nieograniczonej liczby odbiorców bez unicable) i dynamiczny z użyciem Unicable I i II lub dHello.
Dane techniczne Multiswitcha:
| Zakres częstotliwości na wejściu: | 300 – 2350 MHz |
| Zakres częstotliwości na wyjściu: | 950 – 2150 MHz (sat) and 47 – 790 MHz (ter) |
| Zużycie prądu: | < 4W (max. with all UBs active) |
| Zasilanie: | +12V DC (from external PSU) |
| Częstotliwośc satelitarna: | 300 – 2350 MHz |
| Częstotliwośc sygnału naziemnego: | 47 – 790 MHz |
| Częstotliwośc na wyjściu: | 3 dB (typ.) |
| Tłumienność satelitarna: | 24V, 400 mA max |
| Tłumienność sygnału naziemnego: | 10 dB (typ.) |
| Izolacja wejścia | 20 dB (min.) |
| Maksymalny poziom wejścia satelitarnego: | -25 dBm |
| Maksymalny poziom wejścia sygnału naziemnego: | -15 dBm |
| Maksymalny poziom wyjścia: | -22 dBm |
| Zakres temperatur pracy: | -30 to +60 °C |
| Wparcie protokołów: | EN50494, EN50607 albo dHello |

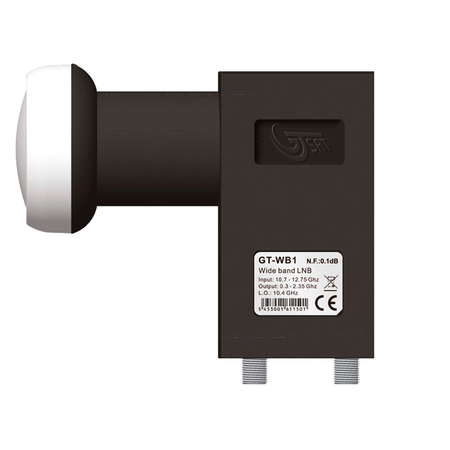

Dane techniczne konwertera:
| Zakres częstotliwości na wejściu: | 10.7 - 12.75 GHz |
| Zakres częstotliwości na wyjściu: | pionowy: 290 - 2340 MHz |
| poziomy: 290 - 2340 MHz | |
| Częstotliwość fazy hałasu: | -50dBc/Hz @ 1KHz (Max.) |
| -75dBc/Hz @ 10KHz (Max.) | |
| -95dBc/Hz @ 100KHz (Max.) | |
| Współczynnik szumów: | 0.1 dB (Typ.) |
| Zysk konwersji: | 50 - 60 dB |
| Zysk zmienności: | 7 dB (max.) @ full band |
| Zysk w zakres 26 MHz: | +/-0.5dB (Typ.) |
| Odrzucenie obrazu: | 40 dB (Min.) |
| Zużycie prądu: | 0.85W (max.) (70mA @ +12V DC) |
| Zasilanie: | 9 – 19V DC |
| Typ złącza na wyjściu: | 75 OHMS złącze żeńskie typu F |
| Zakres temperatur pracy: | -40°C - +60°C |
Zawartość zestawu:
- Multiswitch GT-SAT GT-dMTS1T
- Zasilacz 15V 0.8A
- Trójnik beczka
- 2szt LNB Wide Band GT-WB1 H+V /Quattro na 2 kable/

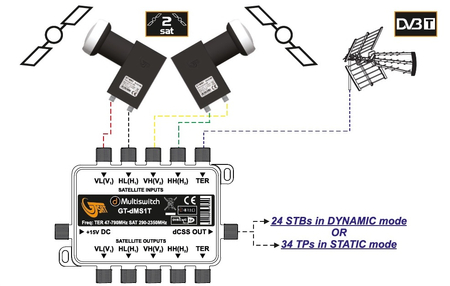

Przykład zastosowania:
