HDMI-HDMI + Audio SPDIF oder R/L Extraktor SPH-AE10
HDMI auf HDMI + Audio SPDIF 5.1, HDMI 7.1 und 3.5mm Klinke Spacetronik SPH-AE10 Extender
Der HDMI zu HDMI + Audio (R/L+SPDIF) Audio-Splitter ermöglicht es Ihnen, ein Gerät, das Audio- und Videosignale sendet (Tuner, Konsole, DVD, Blu-ray), über ein HDMI-Kabel an Ihren Fernseher anzuschließen. Darüber hinaus können Sie das Audiosignal des Geräts extrahieren und an einen Heimkino-Receiver oder ein anderes Gerät dieser Art senden. Dank dieser Lösung ertönt der Ton wie gewohnt aus den TV-Lautsprechern und zusätzlich aus einer zweiten Quelle, wenn der Receiver eingeschaltet ist. Eine interessante Lösung, wenn Sie selbst kontrollieren und entscheiden wollen, wann der Ton von einem bestimmten Gerät zu hören istDer HDMI-Konverter ermöglicht die Aufteilung des HDMI-Signals in HDMI + Audio- SPDIF + 3,5mm (Stereo) + HDMI 7.1 AMP. In der Praxis ermöglicht dies die Aufteilung des Signals von z. B. einer TV-Set-Top-Box in Bild für den Fernseher und Ton, der an das Heimkinosystem oder die Kopfhörer geht. Ein solcher Audio-Splitter findet Anwendung in Home-Entertainment-Centern, Konferenzräumen, Schulen, Überwachungszentren usw. Der Konverter verfügt auch über eine ARC-Funktion, bei der die Tonquelle der Ausgangsbildschirm sein kann - so müssen keine Kabel umverdrahtet werden, wenn Sie die Signalquelle wechseln wollen.

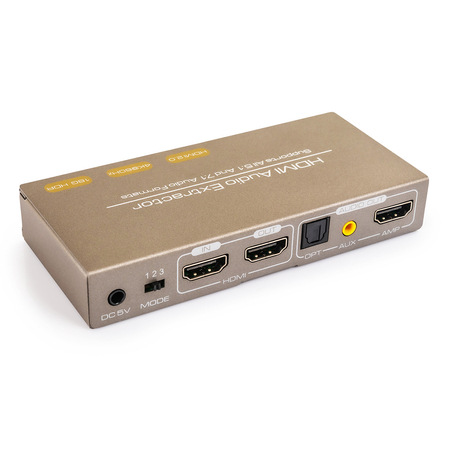

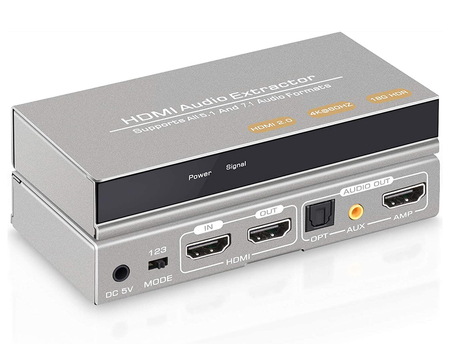

Elemente am Gerät
1. Netz-LED
2. LED zur Anzeige der Verbindung
3. Netzanschluss
4. HDMI-Eingang
5. SPDIF 5.1-Ausgang
6. AMP 7.1-Ausgang
7. 1/2/3-Schalter
8. HDMI-Ausgang
9. 3,5 mm Klinkenausgang
Anschlussdiagramme
Merkmale
- Eingänge: 1x HDMI, 1x DC 5V
- Ausgänge: 1x HDMI, 1x HDMI 7.1 Audio, 1x SPDIF (optisch), 1x 3,5mm Klinke
- Auflösung: 4K@60Hz, 4K@30Hz, 1080p@60Hz und niedriger
- 7.1 Audio-Anschluss unterstützt: Dobly 7.1CH ATMOS, DTS:X, DTS Digital, DTS-HD Master, Dolby/DTS / HDMI Display
- SPDIF-Anschluss unterstützt: Dolby Digital, DTS 5.1

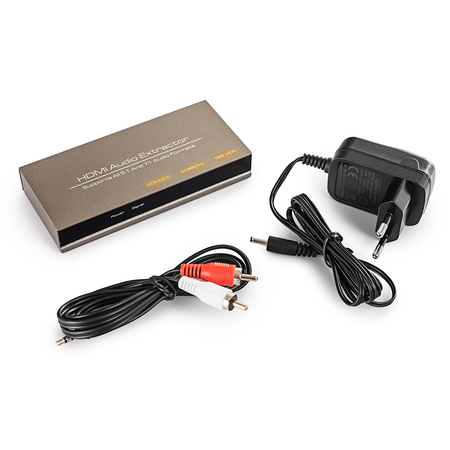

Inhalt der Verpackung
HDMI-Audio-Extraktor 1 Stück
5 V DC-Netzteil 1 Stück
Gebrauchsanweisung 1 Stück
