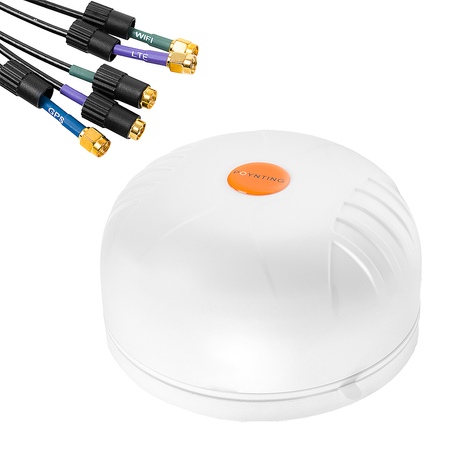

Antena 5w1 5G/WiFi/GPS MIMO2x2 Poynting MIMO-4-15W
Poynting MIMO-4-15 – Antena LTE/5G (MIMO 2×2), Wi-Fi (MIMO 2×2), GPS/GLONASS (SISO)
Jesteśmy autoryzowanym dystrybutorem marki Poynting – kupując u nas masz pewność, że otrzymujesz produkt pochodzący z oficjalnej sieci sprzedaży, z pełną gwarancją producenta i fachowym wsparciem technicznym.
Antena klasy inżynierskiej dla tych, którzy nie mogą pozwolić sobie na przerwy w łączności – ani w pojeździe serwisowym, ani w instalacji przemysłowej, ani w odległej lokalizacji. Poynting MIMO-4-15 to kompaktowa antena LTE/5G, Wi-Fi i GNSS zaprojektowana do pracy w realnych warunkach – IP69K, odporność mechaniczna IK10, zakres temperatur –40…+80 °C i stabilność przy wietrze do 220 km/h. Stworzona z myślą o profesjonalnych systemach M2M, IoT, smart meteringu, automatyce i telemetrii, gdzie łączność musi być pewna – zawsze i wszędzie.
Najważniejsze cechy anteny Poynting MIMO-4-15
MIMO 2×2 dla LTE/5G – zysk do 6 dBi w obsługiwanych pasmach (617–960,
1427–1517, 1710–2700, 3400–4200, 5000–6000 MHz), stabilniejsze połączenie i wyższe prędkości
transmisji
MIMO 2×2 dla Wi-Fi (2.4/5/6 GHz) – 5 dBi @ 2.4 GHz i
6.5 dBi @ 5–7.2 GHz, pełna kompatybilność ze standardami Wi-Fi
Wysokoczuły GPS/GLONASS (1× SMA) – wzmocnienie 21 ± 2 dBi dla
szybkiego ustalania pozycji i pewnego śledzenia
Szerokopasmowa praca – obsługa pasm 617–960, 1427–1517,
1710–2700, 3400–4200 oraz 5000–6000 MHz (w tym CBRS
3.5 GHz)
Dookólna charakterystyka promieniowania – pewne połączenie w ruchu: w pojazdach, łodziach i
systemach mobilnych
Wzmocniona odporność IP69K – przystosowana do pracy na zewnątrz, w deszczu, kurzu i przy
wysokim ciśnieniu
Odporna na ekstremalny wiatr – stabilność połączenia nawet przy 220 km/h
Solidna obudowa do zastosowań mobilnych – PC+ABS (czarny, bezhalogenowy) lub ASA UV
(biały), odporność na promieniowanie słoneczne

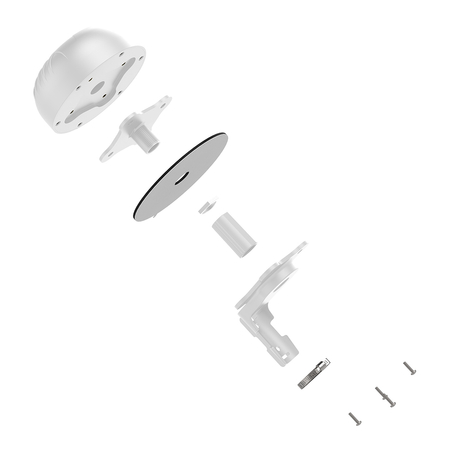

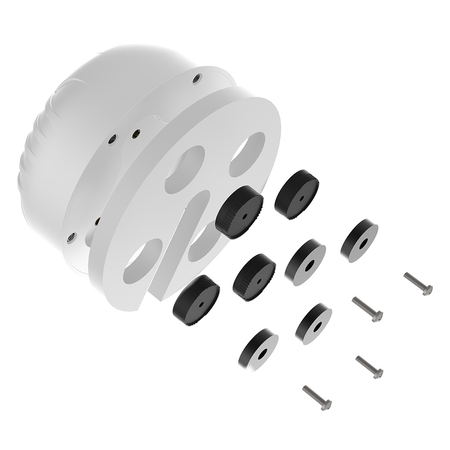

Różne opcje montażu – pionowy i poziomy montaż na słupie, uchwyt ścienny, montaż
powierzchniowy, morski lub opcjonalnie magnetyczny

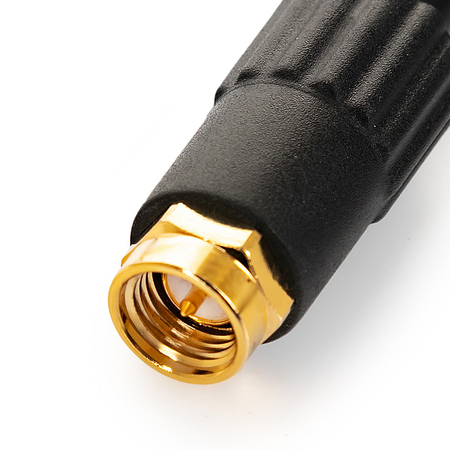

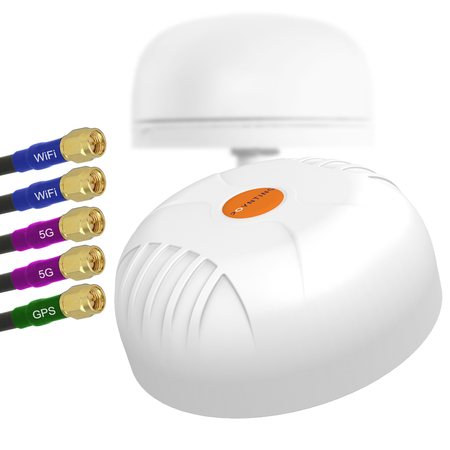

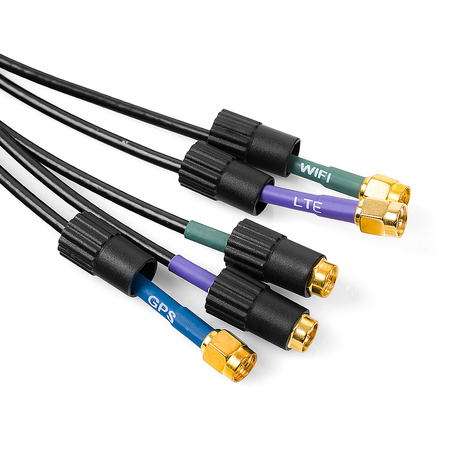

5× złącze SMA (M) – 2× LTE, 2× Wi-Fi, 1× GNSS; łatwa integracja z routerami LTE/5G i
punktami dostępowymi
Poynting MIMO-4-15 – antena, którą wybierają profesjonaliści
Obudowa MIMO-4-15 została wykonana z materiałów o wysokiej odporności na warunki środowiskowe: PC+ABS (czarny, bezhalogenowy) lub ASA UV (biały). Zapewnia to wieloletnią trwałość i odporność na promieniowanie słoneczne bez ryzyka pęknięć czy odbarwień.
Antena została zaprojektowana do wymagających zastosowań mobilnych i przemysłowych, w tym systemów M2M/IoT, aplikacji telemetrycznych i transmisji danych w trudnych warunkach. Dzięki uniwersalnym złączom SMA (M) współpracuje z szeroką gamą routerów i urządzeń przemysłowych.
MIMO-4-15 to rozwiązanie dla profesjonalistów, którzy oczekują pewności i stabilności działania w każdych warunkach.
Kompatybilność i łączność bez kompromisów
Antena MIMO-4-15 łączy w jednej obudowie aż 5 modułów: dwa dla LTE/5G, dwa dla Wi-Fi oraz jeden dla GPS/GLONASS. Obsługuje wszystkie popularne pasma sieci komórkowych, w tym zakres 3,5 GHz (CBRS), a dzięki wbudowanej płaszczyźnie masy działa niezawodnie na każdej powierzchni. Wyposażona w 5 złączy SMA (M), łatwo współpracuje z routerami i urządzeniami przemysłowymi.
LTE/5G z MIMO 2×2
Stabilne łącze w całym zakresie częstotliwości, obsługa popularnych pasm 700/800/1800/2600/3600 MHz (m.in.
B1/B3/B7/B20/B28, n77/n78).
Zysk do 6 dBi zapewnia lepszy zasięg i wyższe prędkości w aplikacjach mobilnych i M2M/IoT.
Wi-Fi MIMO 2×2
Obsługa 2,4/5/6 GHz z zyskiem 5 dBi (2,4 GHz) i 6.5 dBi (5–7.2 GHz) –
szersze pokrycie i odporność na zakłócenia.

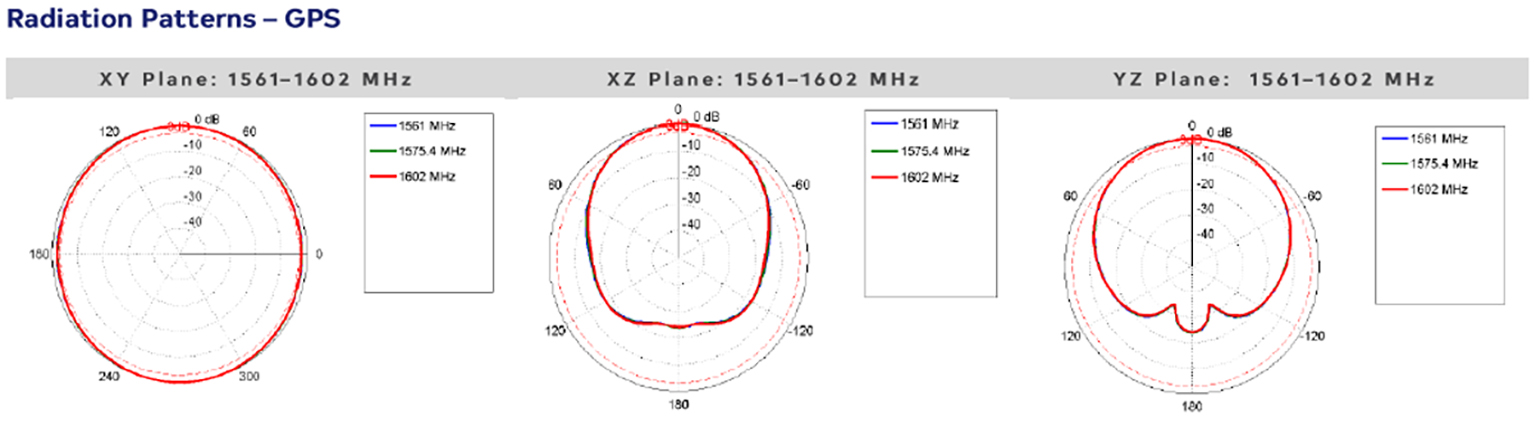

GPS/GLONASS
Dedykowany tor GNSS (1× SMA) z wzmocnieniem 21 ± 2 dBi – szybka
akwizycja pozycji i stabilne śledzenie trasy.
Odporna na trudne warunki – IP69K i IK10
MIMO-4-15 została zaprojektowana do pracy w ekstremalnych warunkach środowiskowych. Spełnia normy IP69K oraz IK10, co oznacza pełną odporność na pył, wodę pod ciśnieniem i wysoką odporność mechaniczną. Antena może pracować w temperaturach od -40 °C do +80 °C, a obudowa wykonana z materiałów odpornych na promieniowanie UV zapobiega degradacji przy długotrwałej ekspozycji na słońce.
Stabilność nawet w ekstremalnym wietrze
MIMO-4-15 została przetestowana pod kątem odporności na wiatr do 220 km/h, co gwarantuje stabilne działanie zarówno podczas burz, jak i w trakcie pracy mobilnej przy dużych prędkościach.
Odporność na korozję i wilgoć
Antena spełnia normy MIL-STD 810G oraz ASTM B117 w zakresie odporności na mgłę solną, pracuje w wilgotności do 98% i posiada obudowę o klasie palności UL 94-HB.
Dla kogo antena MIMO-4-15 to strzał w dziesiątkę?
Szukasz anteny, która działa niezawodnie w ruchu, w przemyśle albo na wodzie?
MIMO-4-15 została stworzona z myślą o wymagających warunkach i sprawdzi się m.in. w:

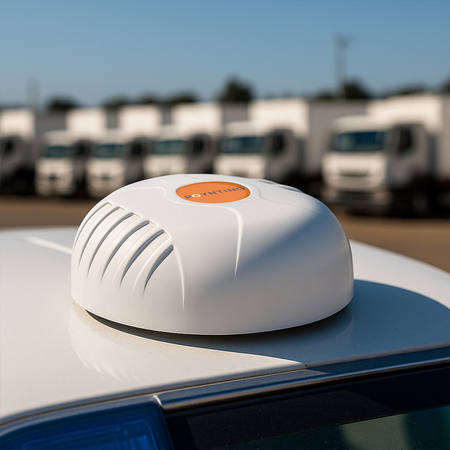

• pojazdach specjalnych i flotowych – stabilna łączność LTE/5G w ciężarówkach, karetkach
czy maszynach budowlanych
• systemach M2M i monitoringu – niezawodna transmisja danych między urządzeniami, także w
trudnych lokalizacjach
• rolnictwie precyzyjnym – antena do maszyn rolniczych, gospodarstw oddalonych od
nadajników
• instalacjach morskich i portowych – wysoka odporność na sól, wodę i wibracje
• sieciach przemysłowych i automatyce – niezawodna praca dla systemów IoT w halach,
magazynach i kontenerach
• systemach smart meteringu – obsługa zdalnych liczników i urządzeń telemetrycznych
Stabilność sygnału LTE – współczynnik fali napięcia VSWR
MIMO-4-15 utrzymuje bardzo dobry VSWR < 2:1 w całym zakresie obsługiwanych pasm LTE/5G (617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–4200 MHz oraz 5000–6000 MHz), co oznacza niskie straty mocy i pewną transmisję sygnału.

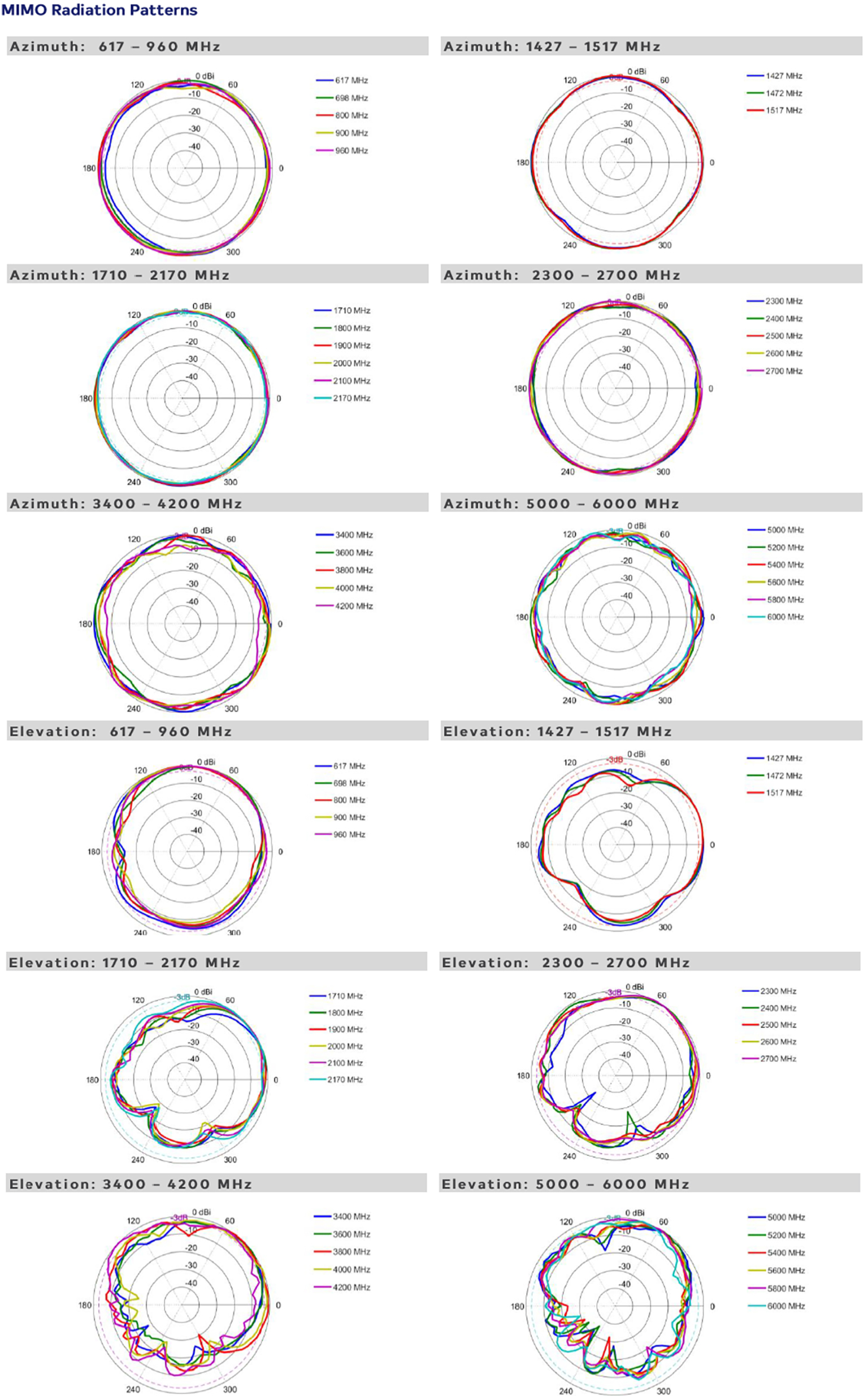

Realne wzmocnienie sygnału LTE dla szerokiego zakresu pasm
Poynting MIMO-4-15 zapewnia stabilne wzmocnienie w różnych pasmach:
-0.5 dBi (617–960 MHz),
3.5 dBi (1427–1517 MHz),
5.5 dBi (1710–2700 MHz),
5.5 dBi (3400–4200 MHz),
6 dBi (5000–6000 MHz).
Dzięki temu antena gwarantuje pewny zasięg, większą stabilność i szybsze transfery w zastosowaniach
mobilnych i przemysłowych – nawet w trudnych lokalizacjach lub w ruchu.
Stabilność sygnału Wi-Fi – współczynnik fali napięcia VSWR
MIMO-4-15 utrzymuje VSWR < 2.5:1 w całym zakresie pasma Wi-Fi (2,4 / 5 / 6 GHz), co oznacza wysoką skuteczność przesyłu mocy i minimalne odbicia sygnału. Dzięki temu połączenie MIMO 2×2 działa stabilnie i zapewnia pewny transfer danych.

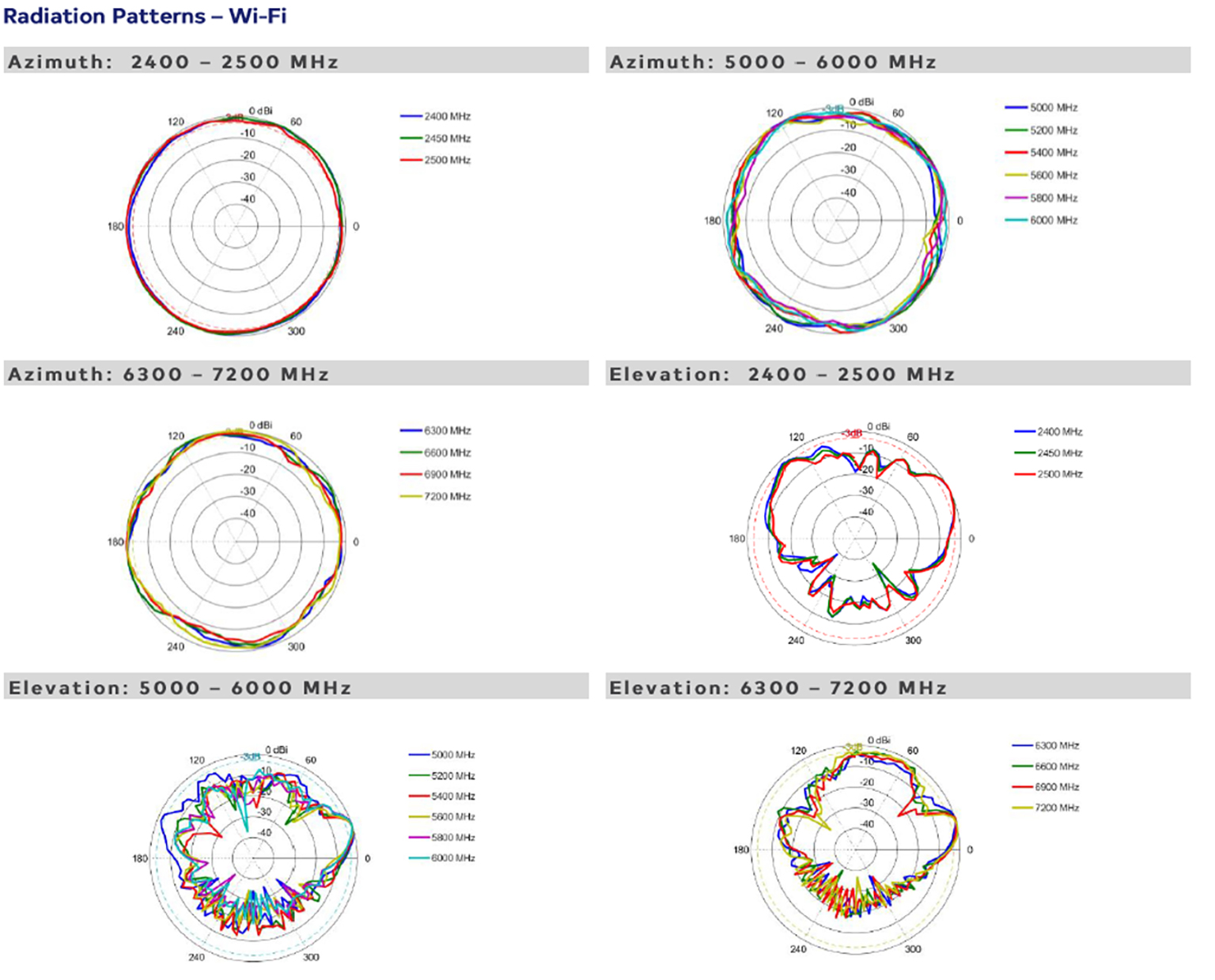

Realne wzmocnienie sygnału Wi-Fi dla szerokiego zakresu pasm
MIMO-4-15 oferuje realne wzmocnienie sygnału: 5 dBi w paśmie Wi-Fi 2,4 GHz (2400–2500 MHz) oraz do 6.5 dBi w paśmie 5/6 GHz (5000–7200 MHz). Dzięki temu zyskujesz większy zasięg, stabilne połączenie i lepsze prędkości transmisji w konfiguracji MIMO 2×2.
Specyfikacja techniczna – MIMO-4-15
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz 5000–6000 MHz |
| Zysk (maks.) |
-0.5 dBi @ 617–960 MHz 3.5 dBi @ 1427–1517 MHz 5.5 dBi @ 1710–2700 MHz 5.5 dBi @ 3400–4200 MHz 6 dBi @ 5000–6000 MHz |
| VSWR | <2:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa pionowa |
| Tłumienie kabla |
0.56 dB/m @ 900 MHz 0.785 dB/m @ 1800 MHz 1.2 dB/m @ 3000 MHz |
| Przejście DC | Tak (DC short) |
| Częstotliwości | 2400–2500 MHz 5000–7200 MHz |
| Zysk (maks.) |
5 dBi @ 2400–2500 MHz 6.5 dBi @ 5000–7200 MHz |
| VSWR | <2.5:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Tłumienie kabla |
0.91 dB/m @ 2400 MHz 1.65 dB/m @ 5800 MHz |
| Uziemienie (Path to Ground) | Tak |
| Zakres częstotliwości | 1575.42 MHz / 1600 MHz |
| Zysk (maks.) | 21 ± 2 dBi |
| VSWR | ≤1.5:1 |
| Napięcie (DC) | 2.7–3.3 V |
| Pobór prądu (DC) | 5–15 mA |
| Współczynnik szumów | ≤1.5 dB |
| Impedancja nominalna | 50 Ω |
| Polaryzacja | RHCP |
| Tłumienie poza pasmem filtra | ≥12 dB (f0 + 50 MHz), ≥16 dB (f0 − 50 MHz) |
| Maks. moc | 50 W |
| Tłumienie kabla | 0.71 dB/m @ 1500 MHz |
| Złącza / porty | 5× SMA (M): 2× LTE, 2× Wi-Fi, 1× GNSS |
| MIMO | LTE 2×2, Wi-Fi 2×2 |
| SISO | 1× GNSS (GPS/GLONASS) |
| Standardy Wi-Fi | Wi-Fi 3/4/5/6/6E (802.11g/n/ac/ax) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤220 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP69K |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10** |
| Zgodność | CE, RoHS |
** IK08 dla opcji montażu na słupie/ścianie.
| Wymiary produktu | Ø160 mm × 65 mm |
| Wymiary opakowania | 230 mm × 220 mm × 150 mm |
| Waga | 0.74 kg |
| Waga z opakowaniem | 1.24 kg |
| Typ montażu | Słup, ściana, powierzchnia, morski; opcjonalnie podstawa magnetyczna |
| Nazwa handlowa | MIMO-4-15 |
| Kod produktu | A-MIMO-0004-V1-15-B (czarny) / A-MIMO-0004-V1-15-W (biały) |
| EAN | 6009710925386 (czarny) / 6009710926291 (biały) |
| Kolor | Czarny / Biały |
| Materiał kopuły | PC+ABS (bezhalogenowy) / UV Stable ASA |
| Antena | A-MIMO-0004-V1-15 |

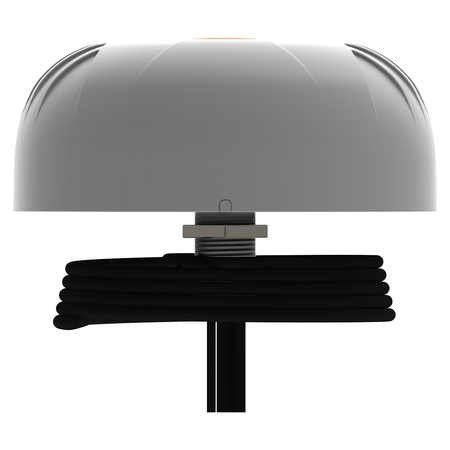

| Uchwyty | Trzpienie Ø25 z gwintem (do 70 mm grubości zacisku), uchwyt do słupa/ściany oraz element do montażu powierzchniowego (taśma) |
| Adaptery | 2× RP-SMA(M) → SMA(F) |

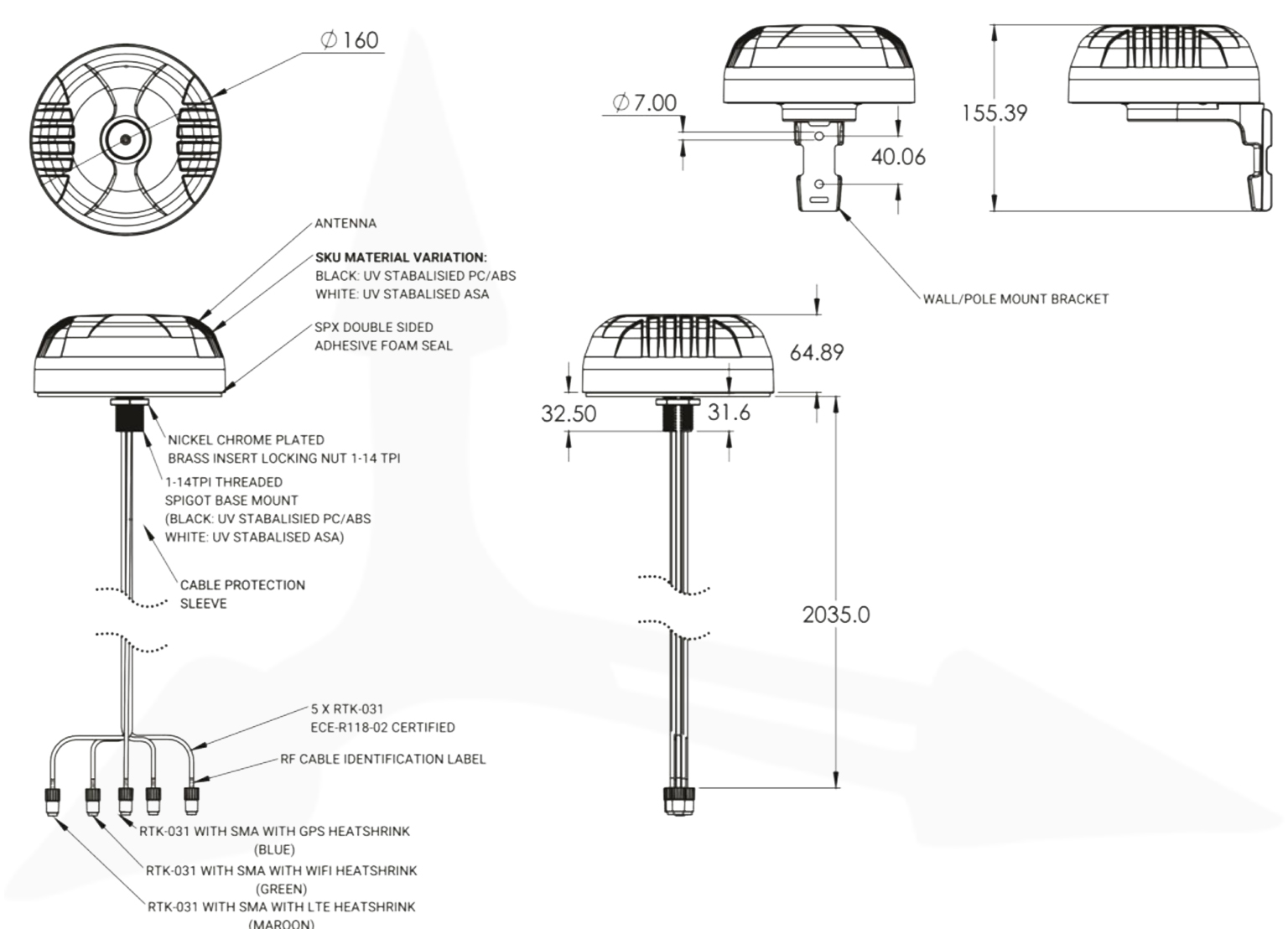

Rysunek techniczny
