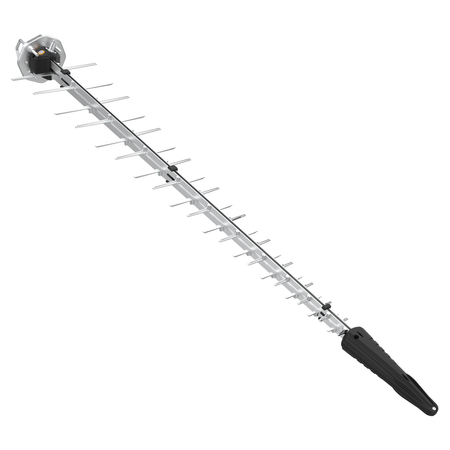

Zestaw anten 5G/WiFi MIMO2x2 Poynting LPDA-500-LTE

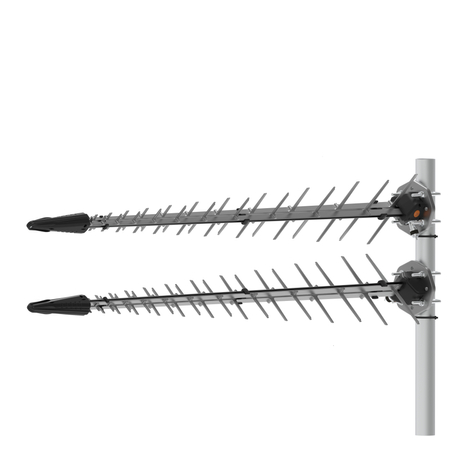

Zestaw 2× Poynting LPDA-500 – kierunkowe anteny log-periodyczne LTE/5G, 617–7200 MHz, IP65
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej dystrybucji, z pełną gwarancją i wsparciem technicznym.
Zestaw 2× Poynting LPDA-500 to komplet kierunkowych, logarytmiczno-periodycznych anten LTE/5G (617–7200 MHz). Pojedyncza antena LPDA-500 pracuje jako SISO, natomiast po zastosowaniu dwóch sztuk możliwe jest uzyskanie konfiguracji MIMO 2×2, co znacząco poprawia stabilność i przepustowość łącza. Każda antena oferuje zysk do 11.5 dBi, polaryzację liniową pionową oraz obudowę o klasie szczelności IP65/IK08. Wyposażone są w złącza N-Type (F) i pełny komplet elementów montażowych dla obu anten.
Najważniejsze cechy anteny LPDA-500
Szerokie pasmo 617–7200 MHz – obsługa wszystkich sieci LTE i 5G oraz wybranych pasm
Wi-Fi
Zysk 9–11.5 dBi – wysokie wzmocnienie sygnału w całym zakresie częstotliwości
Charakterystyka kierunkowa logarytmiczno-periodyczna – precyzyjne ukierunkowanie sygnału
Polaryzacja liniowa pionowa – optymalne dopasowanie do sieci operatorów
Odporność IP65 i IK08 – pełna ochrona przed pyłem, wodą i uszkodzeniami mechanicznymi
Stabilność na wietrze – testowana do 160 km/h
Odporność na korozję i promieniowanie UV – zgodność z normami MIL-STD 810G i ASTM B117
Zakres temperatur pracy – od -40 °C do +80 °C
Łatwy montaż – obejmy U-bolt i wspornik w zestawie
Złącze N-Type (F) – możliwość zastosowania kabli niskostratnych dopasowanych do
instalacji
Uniwersalna i niezawodna konstrukcja
Poynting LPDA-500 to kierunkowa antena logarytmiczno-periodyczna szerokopasmowa pracująca w zakresie LTE/5G (617–7200 MHz). Dzięki wysokiemu wzmocnieniu i dopasowaniu w całym obsługiwanym paśmie zapewnia stabilną i wydajną łączność w różnych scenariuszach – od systemów przemysłowych i IoT/M2M po internet domowy, biurowy (FWA) i zastosowania specjalistyczne.
Klasa szczelności IP65, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają, że antena jest przygotowana do pracy w trudnych warunkach środowiskowych. Może pracować w zakresie temperatur od -40 °C do +80 °C oraz wilgotności do 98%, co gwarantuje niezawodność nawet w najbardziej wymagających lokalizacjach.
Kompatybilność i łączność bez kompromisów
Antena Poynting LPDA-500 (A-LPDA-0500-LTE-V1-01) obsługuje pełne pasma LTE/5G w zakresie 617–7200 MHz. Dzięki temu współpracuje z większością nowoczesnych routerów, modemów i urządzeń przemysłowych 4G/5G oraz wybranymi systemami Wi-Fi.
Zysk sygnału dopasowany do pasma
• 10.5 dBi @ 617–960 MHz
• 10 dBi @ 1427–1517 MHz
• 11 dBi @ 1710–2700 MHz
• 11.5 dBi @ 3400–4200 MHz
• 10 dBi @ 5000–6000 MHz
• 9 dBi @ 6000–7200 MHz
Takie parametry gwarantują stabilną i wydajną łączność w różnych scenariuszach – od systemów przemysłowych i
IoT/M2M po internet domowy i biurowy (FWA).
Elastyczna integracja

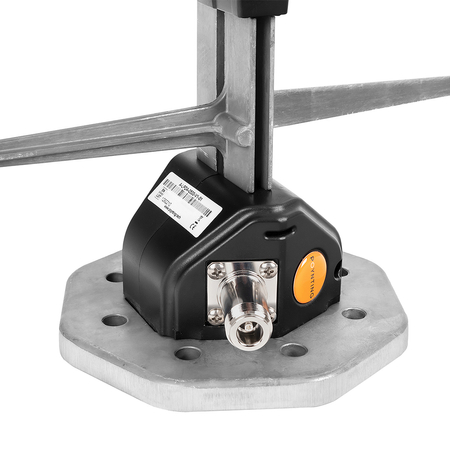

Antena posiada 1× złącze N-Type (F), co zapewnia prostą integrację z kablami niskostratnymi
i różnymi typami urządzeń abonenckich. Polaryzacja pionowa (liniowa) gwarantuje niezawodne
połączenia w całym obsługiwanym zakresie częstotliwości.
Odporna na trudne warunki – IP65 i IK08
Poynting LPDA-500 została zaprojektowana do pracy w wymagających środowiskach zewnętrznych. Spełnia normę IP65, co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody z każdej strony. Klasa odporności mechanicznej IK08 chroni antenę przed uderzeniami i wibracjami.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 160 km/h, co gwarantuje niezawodne działanie nawet w trudnych warunkach pogodowych.
Odporność na korozję i promieniowanie UV
Konstrukcja spełnia wymagania norm MIL-STD 810G i ASTM B117 dotyczących odporności na mgłę solną, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe. Antena może pracować w wilgotności do 98% oraz w szerokim zakresie temperatur od -40 °C do +80 C.

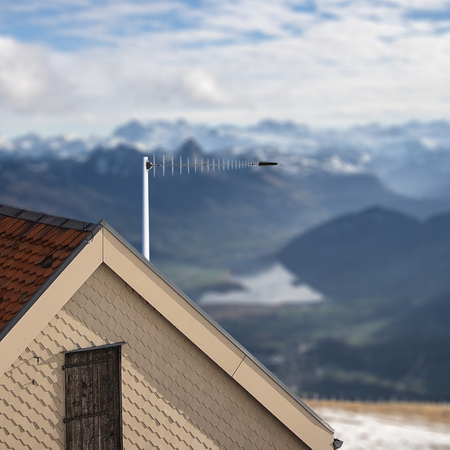

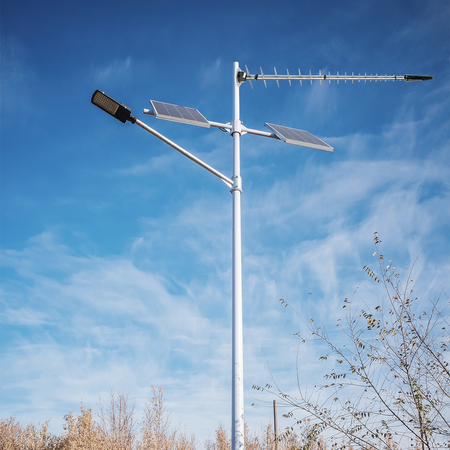

Gdzie sprawdzi się antena LPDA-500?
Poynting LPDA-500 to kierunkowa antena logarytmiczno-periodyczna
LTE/5G (617–7200 MHz), która zapewnia wysokie wzmocnienie i stabilne połączenia w
różnych środowiskach. Doskonale sprawdzi się w takich zastosowaniach jak:
• Fixed Wireless Access (FWA) – internet LTE/5G dla domów i biur
• Łączność konsumencka LTE/5G
• Przemysłowe i komercyjne wdrożenia LTE/5G i Wi-Fi
• Poprawa odbioru w gospodarstwach domowych – obszary miejskie i wiejskie
• Rolnictwo i farmy – dystrybucja danych LTE/5G i Wi-Fi
• Systemy komunikacji w sektorze Oil & Gas
• Wzmacniacze i repeatery sygnału

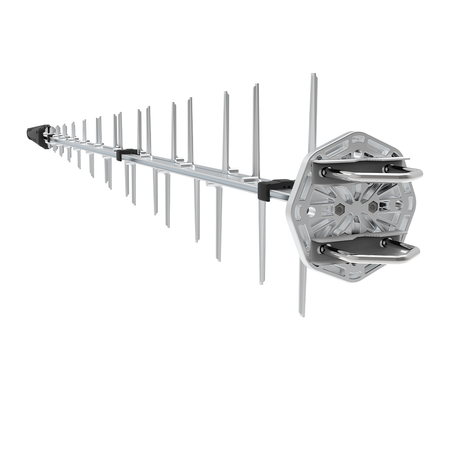

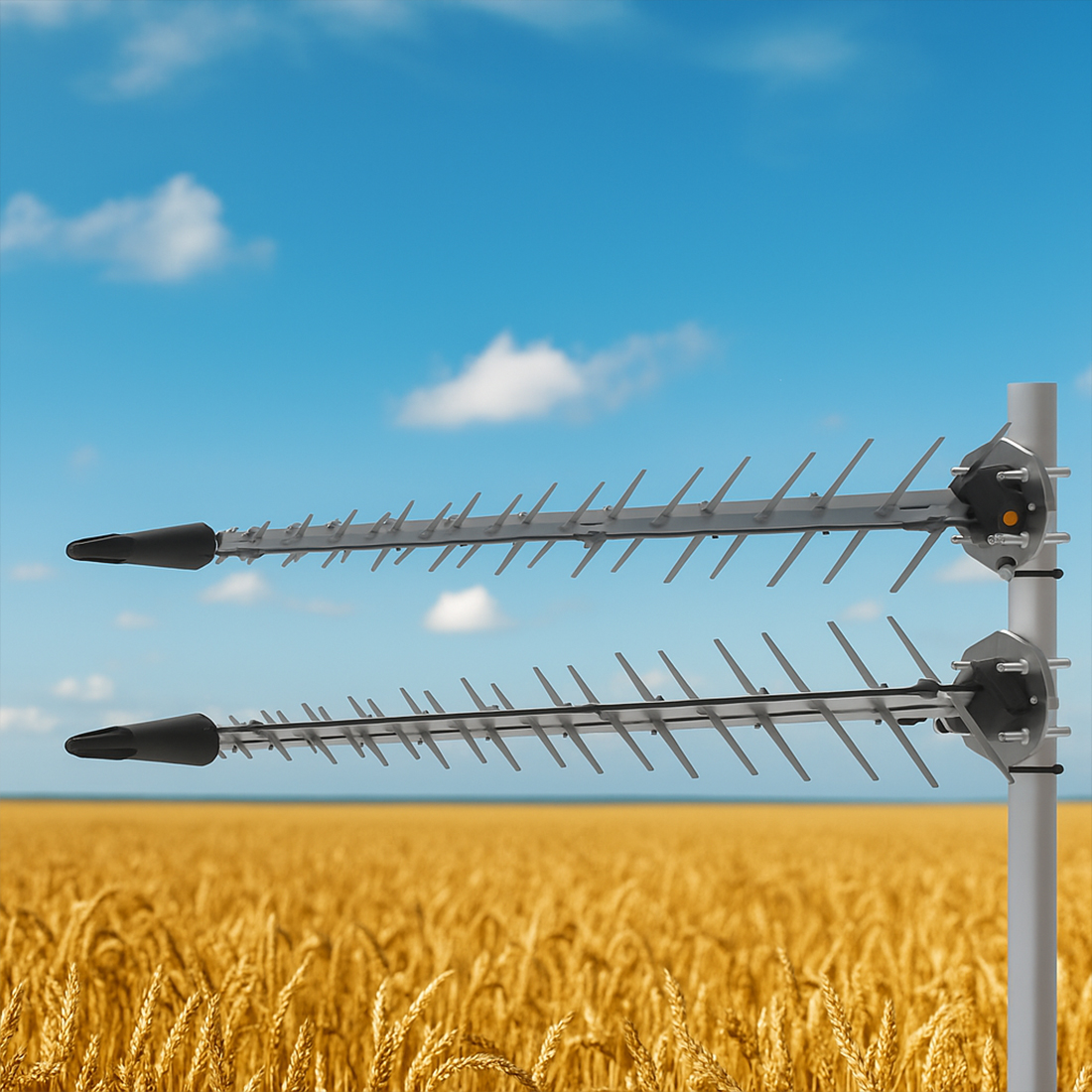

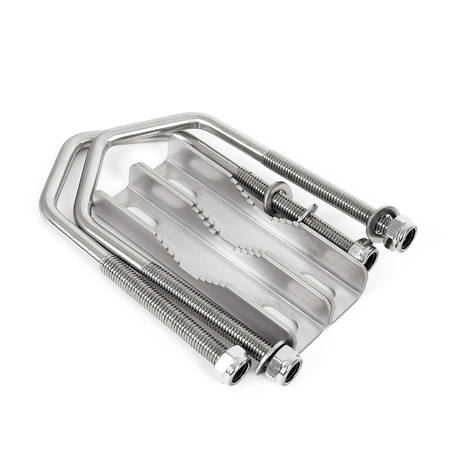

Stabilny i prosty montaż anteny LPDA-500
Poynting LPDA-500 została zaprojektowana z myślą o trwałym i stabilnym montażu na zewnątrz budynków. W zestawie znajdują się obejmy U-bolt oraz wspornik montażowy, które umożliwiają łatwe i bezpieczne przymocowanie anteny do masztu.

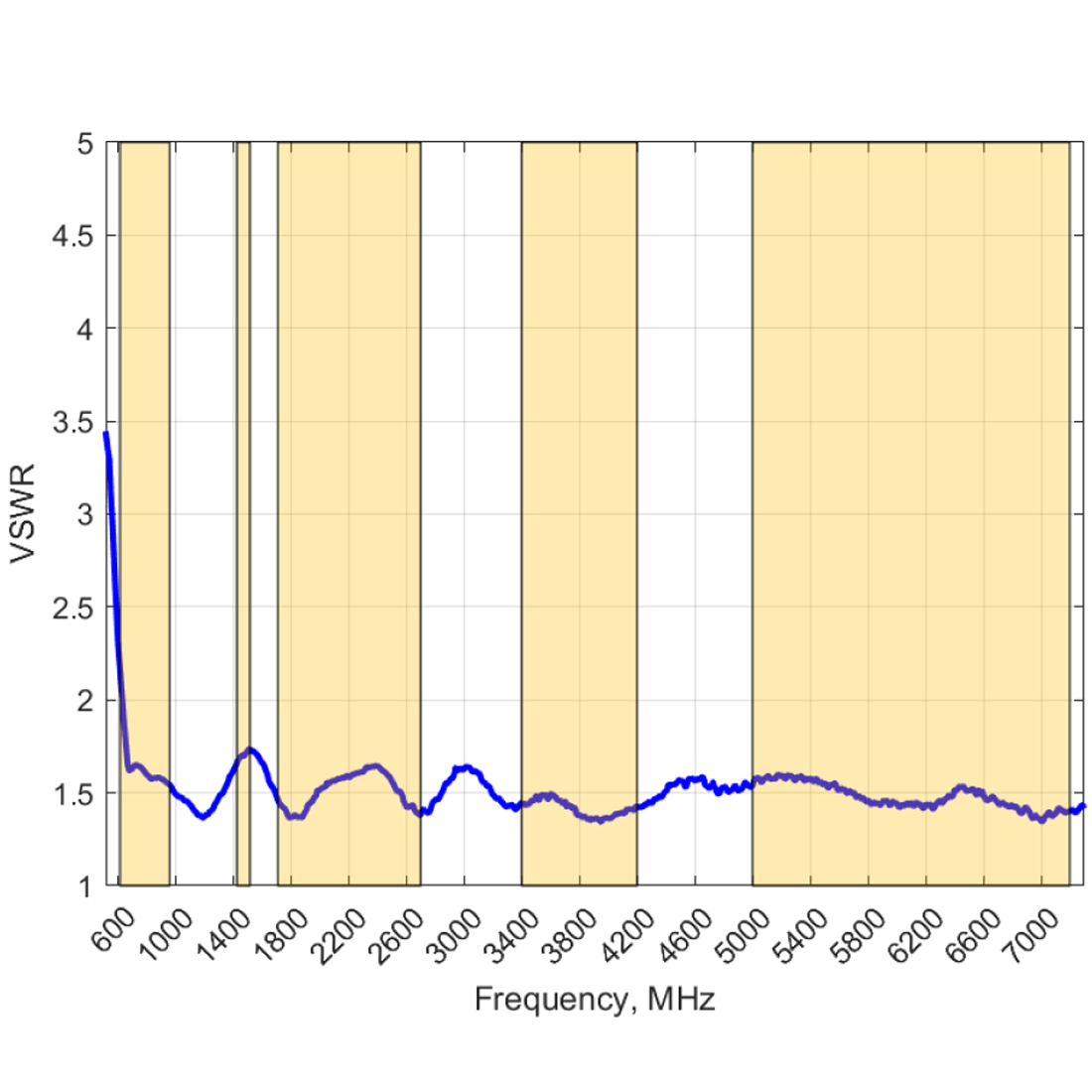

Stabilność sygnału – współczynnik fali stojącej (VSWR)
Antena Poynting LPDA-500 oferuje doskonałe dopasowanie z VSWR < 2:1 w całym zakresie częstotliwości 617–7200 MHz. Tak niski poziom współczynnika fali stojącej minimalizuje straty mocy i zapewnia stabilną transmisję w sieciach 2G, 3G, 4G LTE i 5G, a także w wybranych pasmach Wi-Fi.

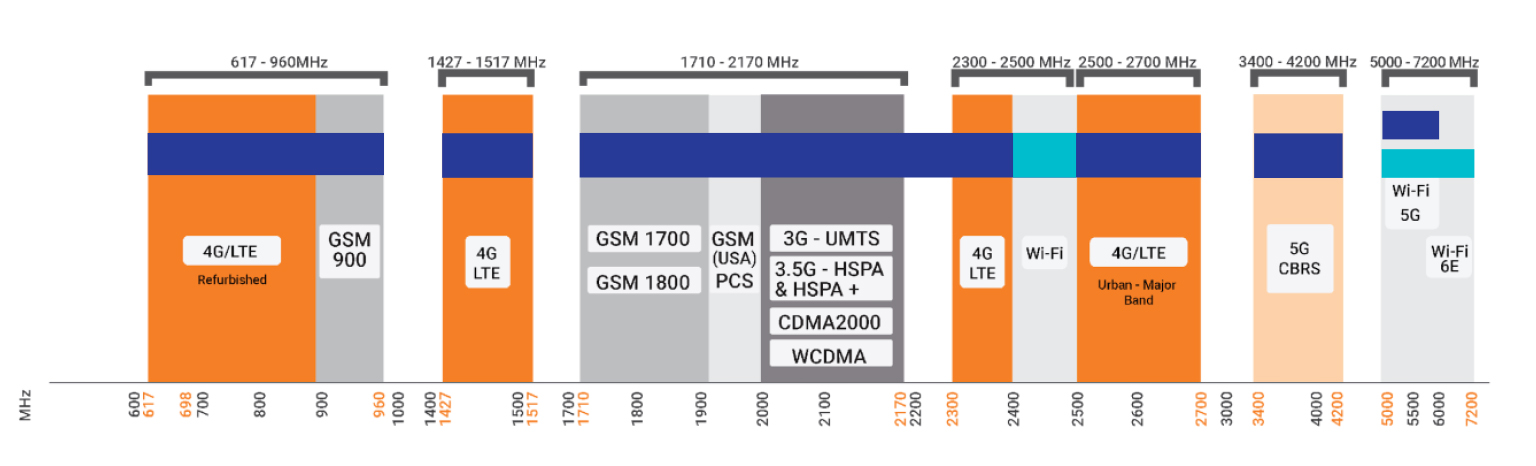

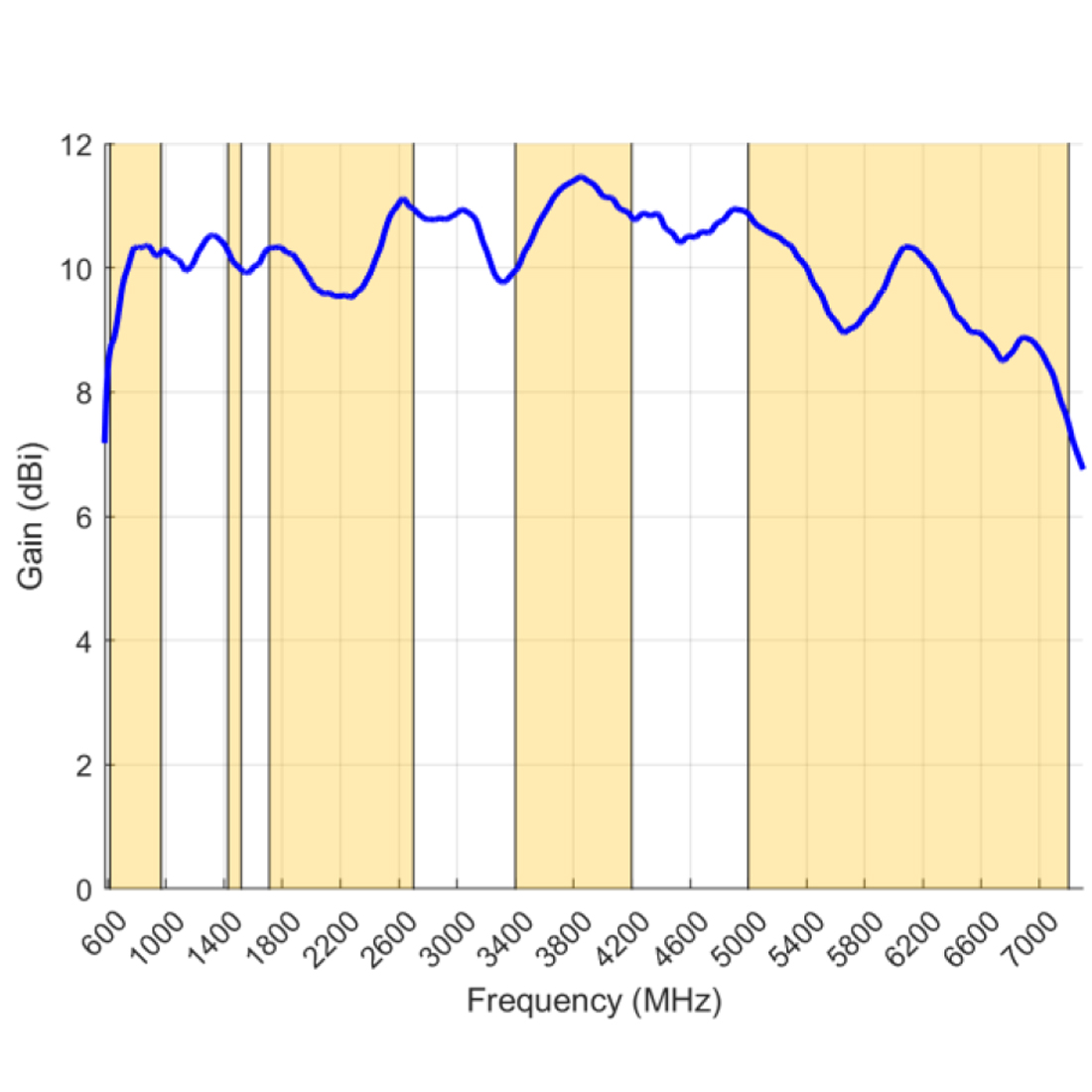

Zysk anteny w pasmach LTE, 5G i Wi-Fi
Poynting LPDA-500 charakteryzuje się szerokopasmowym wzmocnieniem, które pozwala na
efektywne wykorzystanie różnych technologii komórkowych i bezprzewodowych:
• 10.5 dBi @ 617–960 MHz
• 10 dBi @ 1427–1517 MHz
• 11 dBi @ 1710–2700 MHz
• 11.5 dBi @ 3400–4200 MHz
• 10 dBi @ 5000–6000 MHz
• 9 dBi @ 6000–7200 MHz
Dzięki temu antena zapewnia pewne i wydajne połączenie w całym zakresie częstotliwości.

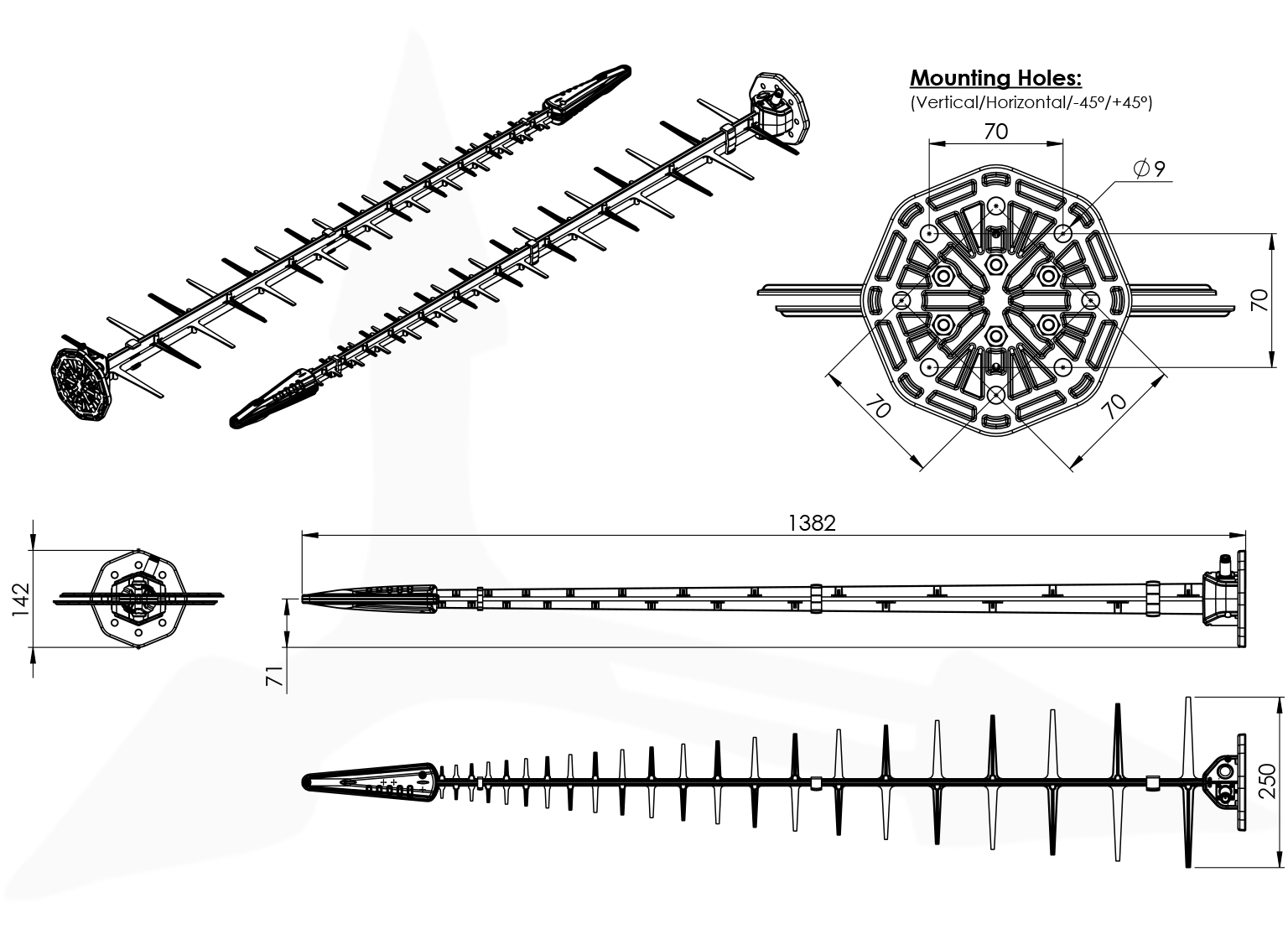

Rysunek techniczny
Specyfikacja techniczna – Poynting LPDA-500 (A-LPDA-0500-LTE), kierunkowa antena log-periodyczna SISO
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz 5000–6000 MHz 6000–7200 MHz |
| Zysk (maks.) |
10.5 dBi @ 617–960 MHz 10 dBi @ 1427–1517 MHz 11 dBi @ 1710–2700 MHz 11.5 dBi @ 3400–4200 MHz 10 dBi @ 5000–6000 MHz 9 dBi @ 6000–7200 MHz |
| VSWR | < 2:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa pionowa (Vertical) |
| Przejście DC | Tak (DC short) |
| Kierunkowość | Kierunkowa, logarytmiczno-periodyczna |
| Porty / złącza | 2× N-Type (F) |
| MIMO / SISO | MIMO 2x2 lub SISO (osobno) |
| Typ / długość kabla | N/D (kabel nie jest dołączony fabrycznie) |
| Zgodność systemowa | 2G / 3G / 4G LTE / 5G; wybrane pasma Wi-Fi 5/6E |
| Odporność na wiatr | ≤ 160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Wewnętrzne / zewnętrzne |
| Szczelność | IP65 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 1385 mm × 250 mm × 145 mm |
| Wymiary opakowania | 1430 mm × 280 mm × 160 mm |
| Waga | 1.52 kg |
| Waga z opakowaniem | 3.34 kg |
| Materiał ramy | ADC12 (aluminium, pasywowane) |
| Kolor | Aluminium grey |
| Typ montażu | Maszt (U-bolty w zestawie) |
| Nazwa handlowa | LPDA-500 |
| Kod produktu | A-LPDA-0500-LTE |
| EAN | 5903031041019 |
| Antena | 2x A-LPDA-0500-LTE-V1-01 |
| Elementy montażowe | Wspornik „Econo”, obejmy U-bolt i śruby do montażu na maszcie |
| Kable | Brak (dobierane osobno) |
