GSM starke Richtantenne LPDA-500-LTE MIMO

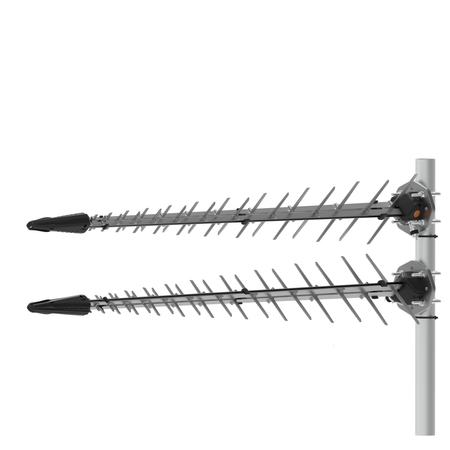

Satz von zwei logarithmisch-periodischen Poynting LPDA-500-LTE MIMO-Breitbandantennen

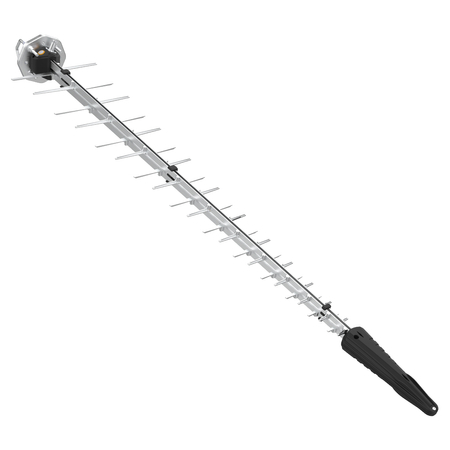

Die LPDA-500 ist eine neue und verbesserte logarithmisch-periodische Dipol-Antenne (LPDA) von Poynting. Die LPDA-500 ist eine unidirektionale Ultrabreitbandantenne mit hohem Gewinn, die von 617 bis 7200 MHz arbeitet. Ultrabreitbandabdeckung umfasst aktuelle 5G- und zukünftige Mobilfunkbänder sowie Wi-Fi- und Wi-Fi 6E-Bänder. Die LPDA-500 hat einen gleichbleibend hohen Gewinn über das gesamte Betriebsband, wodurch sich die Antenne für den Einsatz verschiedener drahtloser Kommunikationssysteme eignet. Per frühere LPDA wurde erfolgreich unter extremen Wetterbedingungen auf der ganzen Welt eingesetzt, ohne dass es zu Ausfällen kam, ebenso wie der neue LPDA-500.

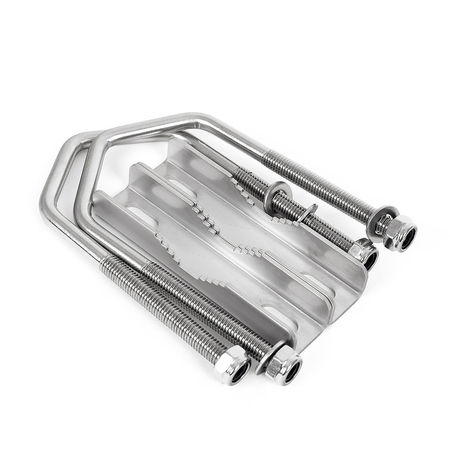

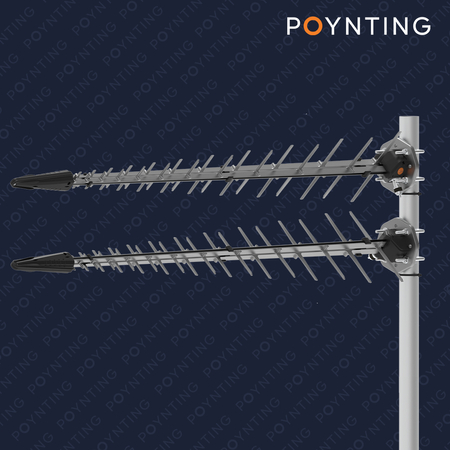

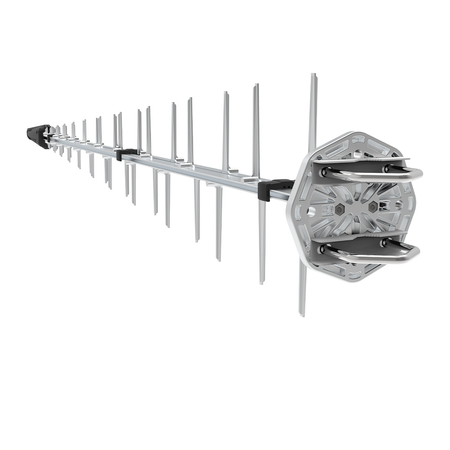

Der LPDA-500 ist standardmäßig mit einer neuen und verbesserten Halterung ausgestattet, die in 45°-Schritten gedreht werden kann. Dies erleichtert die Installation und die Installation imielu lPDA-500-Antennen können in einer MIMO-Konfiguration aufgestellt werden, d. h. vertikal und horizontal oder ?45° (X polarisiert).

Produktmerkmale

? Unidirektionale Antenne mit extrem hohem Gewinn

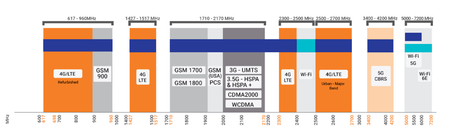

? Ultrabreitbandabdeckung von 617 bis 7200 MHz
? Kann zur einfachen Installation an der Wand oder an einem Mast montiert werden

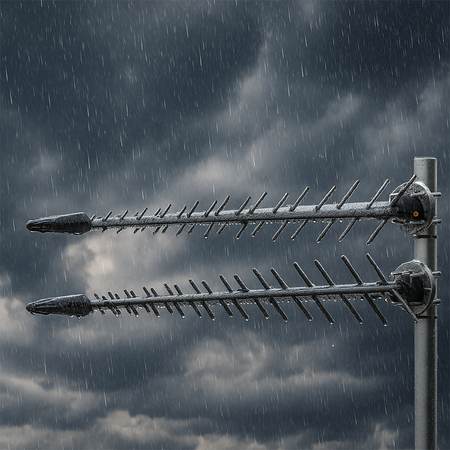

? Wetterfeste und wasserdichte Ausführung (IP65)
? Leichte und robuste Konstruktion

Anwendung der Antenne

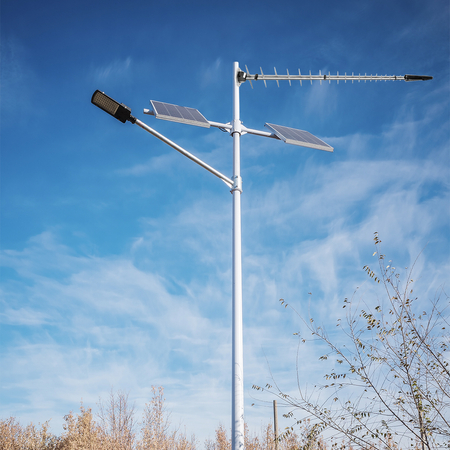

? Außenantenne für festen drahtlosen Zugang (FWA)
? LTE/5G-Internetverbindung für Verbraucher

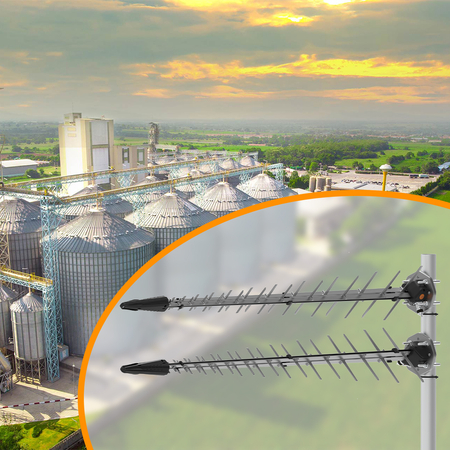

? Industrielle und kommerzielle LTE/5G- und Wi-Fi-Installationen

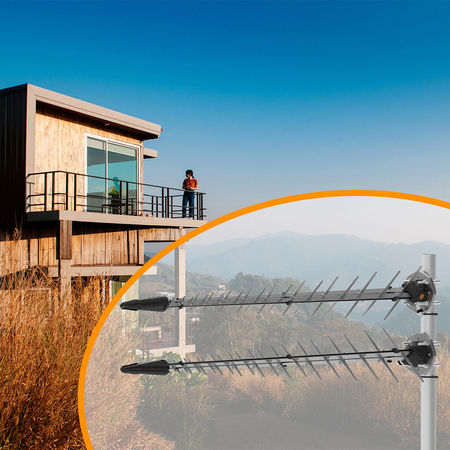

? Verbesserung des Haushaltsempfangs in städtischen und ländlichen Gebieten

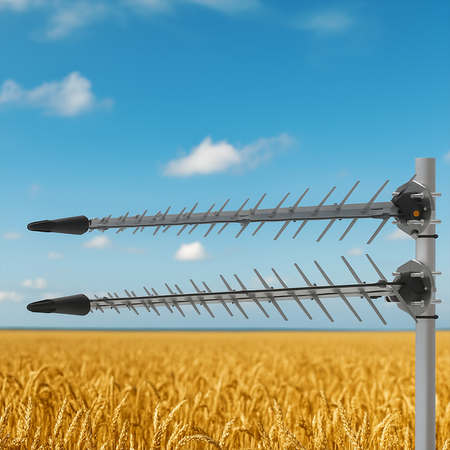

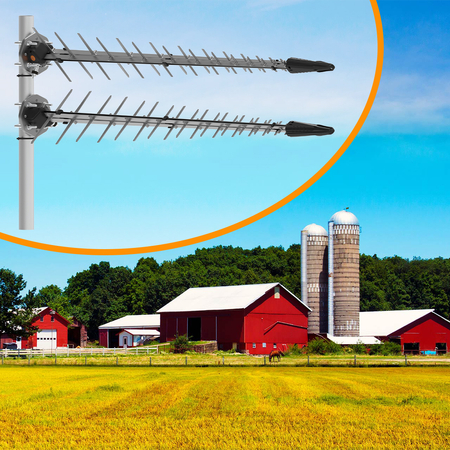

? Landwirtschaft und Landtechnik LTE/5G und WI-FI Datenverteilung
? Kommunikationssysteme für Öl und Gas
? Repeater und Reichweitenverlängerer

Leistungsdiagramme für Antennen

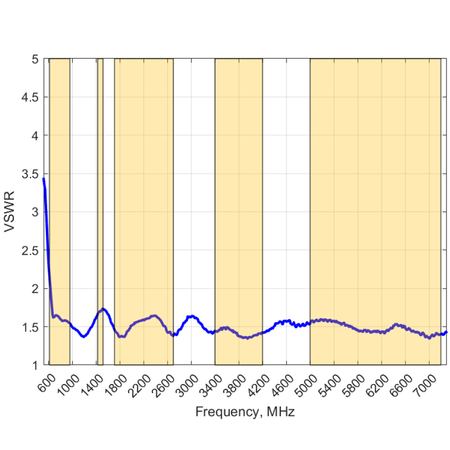

Spannungs-Wellen-Verhältnis (VSWR)*

VSWR ist ein Maß dafür, wie effizient Hochfrequenzleistung von einer Stromquelle über eine Übertragungsleitung an eine Last übertragen wird. In einem idealen System werden 100 % der Energie übertragen, was einem VSWR von 1:1 entspricht.
LPDA-500 bietet hervorragende Leistung auf allen Bändern mit VSWR <2:1.

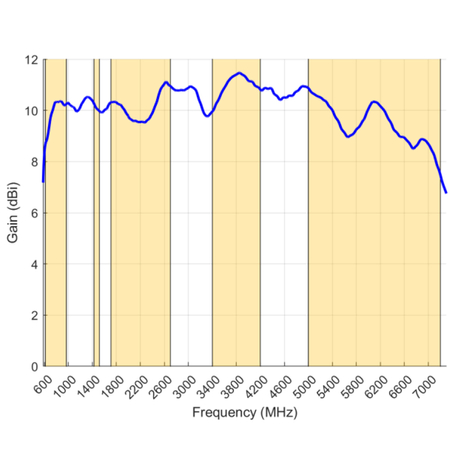

Verstärkung in dBi

11,5 dBi ist die Spitzenverstärkung in allen Bändern von 617 bis 7200 MHz
Verstärkung @ 617 ? 960 MHz: 10,5 dBi
Verstärkung @ 1427 ? 1517 MHz: 10 dBi
Verstärkung @ 1710 ? 2700 MHz: 11 dBi
Verstärkung @ 3400 ? 4200 MHz: 11,5 dBi
Verstärkung @ 5000 ? 6000 MHz: 10 dBi
Verstärkung @ 6000 ? 7200 MHz: 9 dBi
+Antennengewinn, gemessen mit einer Standardantenne, die in Bezug auf die Polarisation ausgerichtet ist

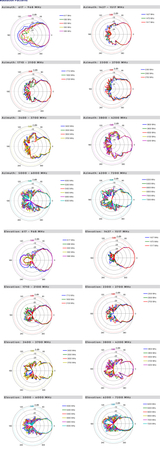

Strahlungsmuster

Antennenvarianten

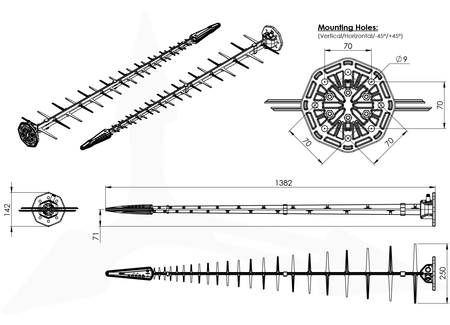

Technische Zeichnung der LPDA-500 Antenne

Technische Daten

Klicken Sie auf hier, um die vollständige technische Dokumentation der Antenne einzusehen.
