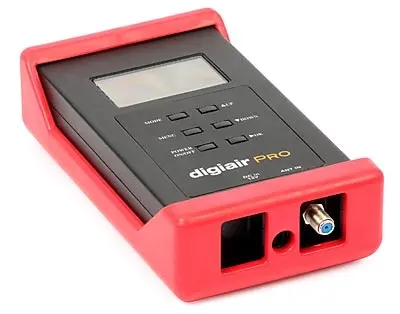

Miernik Digiair PRO jest urządzeniem zaprojektowanym i wyprodukowanym przez inżynierów szwedzkiej firmy Emitor. Firma ta posiada wieloletnie doświadczenie w produkcji urządzeń pomiarowych do telewizji naziemnej oraz satelitarnej.
Przeznaczeniem urządzenia jest pomoc w dokładnym ustawieniu anteny telewizyjnej przy pomiarach sygnałów analogowych i cyfrowych DVB-T – COFDM oraz diagnostyka instalacji. Największą zaletą miernika jest możliwość pomiaru bitowej stopy błędów sygnału cyfrowego (BER) oraz współczynnika błędu modulacji (MER). Parametry te są kluczowymi przy pomiarach sygnałów modulowanych cyfrowo. Miernik Miernik umożliwia zdefiniowanie i zapisanie w jego pamięci pięciu list po 6 kanałów lub multipleksów.
Digiair PRO jest bardzo czułym miernikiem potrafiącym wykryć nawet najsłabsze sygnały (30 dBμV), posiada możliwość zasilania przedwzmacniaczy antenowych (0/5/12/24V). Wbudowany bezpiecznik chroni cały układ przez ewentualnym zwarciem.
Praktyczna realizacja zasilania urządzenia.

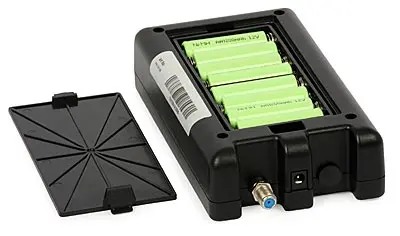

Miernik polecany jest instalatorom anten telewizji naziemnej. Zasilany z 8 akumulatorów AA jest urządzeniem niezwykle praktycznym. Czas działania urządzenia na w pełni naładowanych akumulatorach zależny jest wykorzystywanych funkcji i wynosi minimum 2 godziny. W przypadku szczególnie trudnych, czasochłonnych instalacji, miernik zasilić można ze zwykłych baterii alkalicznych 1.5V.
Wyświetlacz LCD o dużym kontraście.
Miernik Digiair PRO został wyposażony w podświetlany wyświetlacz LCD, dzięki czemu pomiary można wykonywać w niekorzystnych warunkach oświetlenia zewnętrznego.
Najważniejsze cechy urządzenia:
Zakres częstotliwości 45-860 MHz
Wysoka czułość: od 30dBuV
Pomiar dla nawet 6 kanałów jednocześnie
Listy kanałów
Najważniejsze parametry sygnałów cyfrowych: Pre-BER, Post-BER, MER
Analizator widma sygnału
Diagram konstelacji sygnałów DVB-T COFDM
Funkcja Maxhold
Zasilanie przedwzmacniaczy antenowych (5,12,24V)
Poręczne: wielkość i kształt

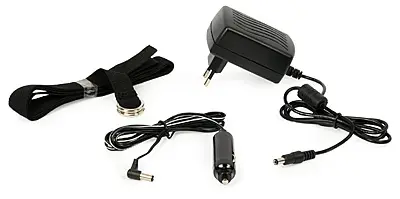

Zasilacz oraz ładowarka samochodowa w komplecie
Urządzenie objęte jest dwuletnią gwarancją.
Nazwa
Digiair PRO
Kod
R10510
Częstotliwości wejściowe [MHz]
48-860
Poziom wejściowy [dBuV]
30-80
Tłumik [dB]
-20
Napięcie zasilania przedwzmacniacza ant. [DC V]
0, 5, 12, 24
Zabezpieczenie przeciw zwarciowe
Tak
Metoda pomiaru
tryb cyfrowy
preBER postBER MER SNR diagram konstelacji
tryb analogowy
poziom sygnału w dBuV pomiar 6 kanałów analizator widma sygnał dźwiękowy
