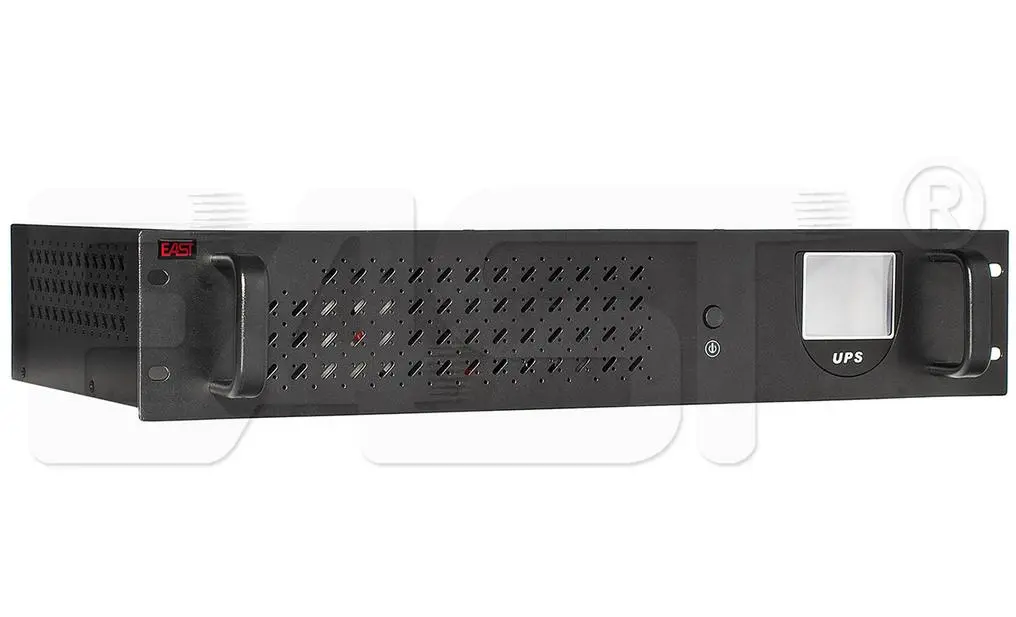

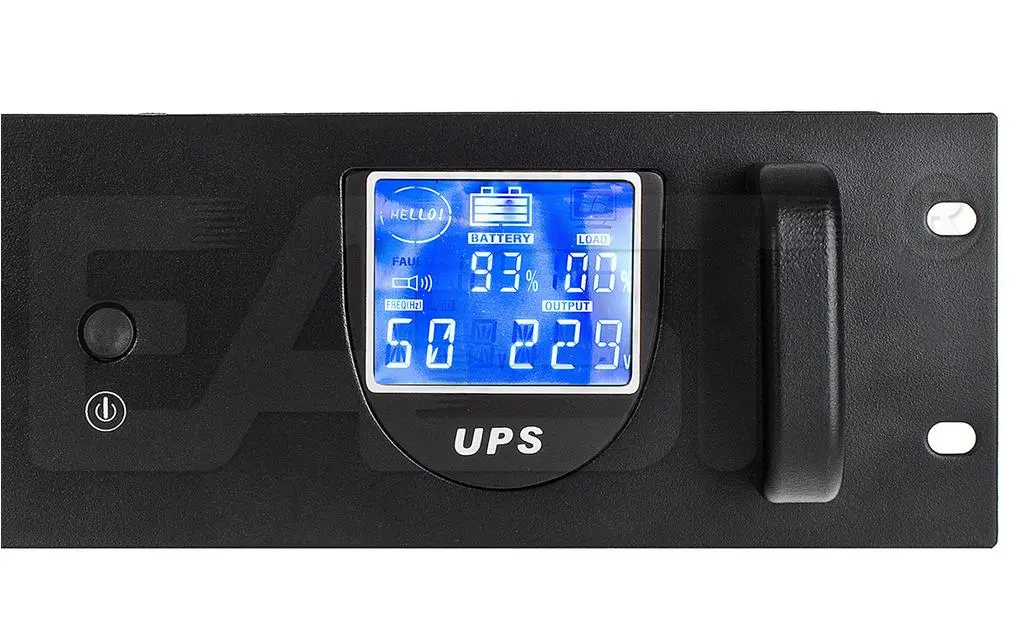

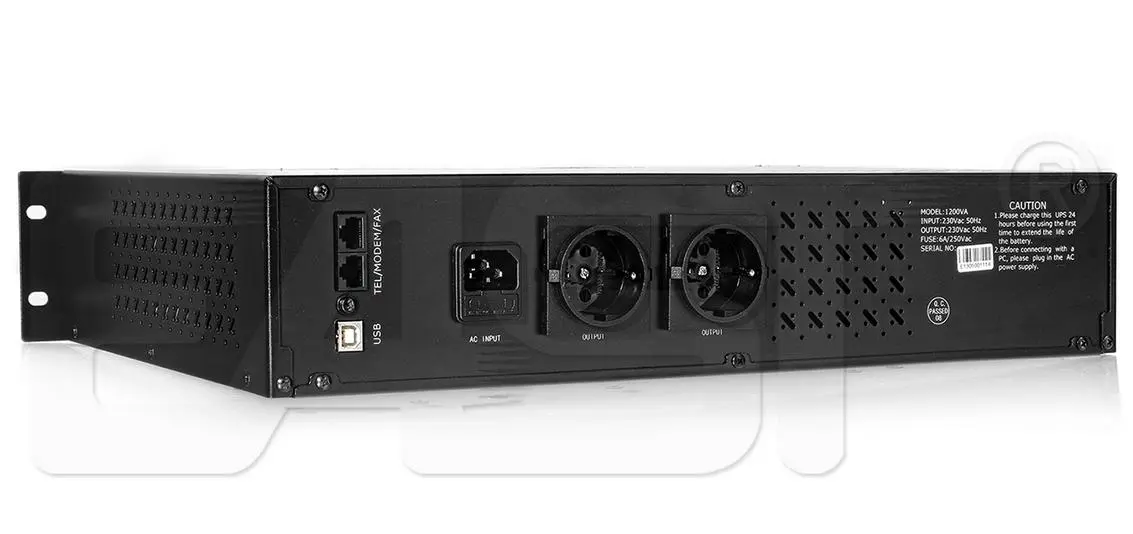

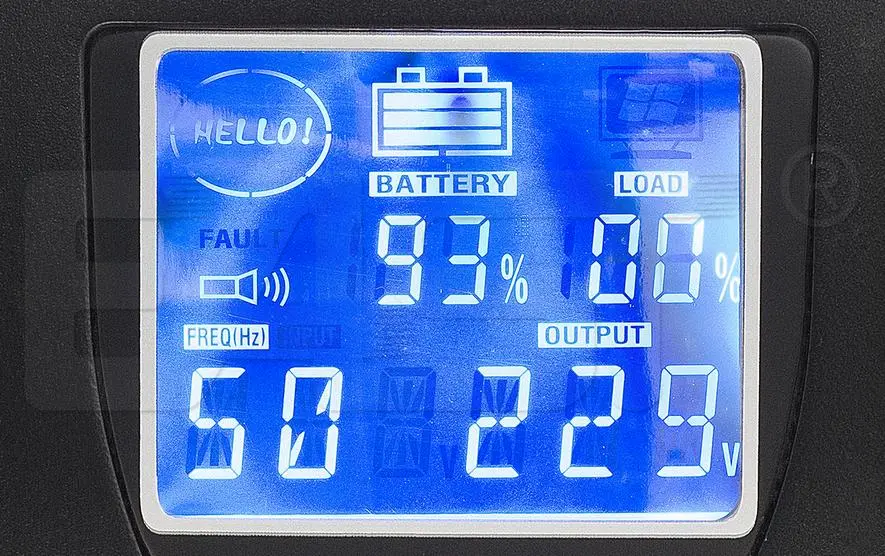

Zasilacz awaryjny AT-UPS1200-R RACK jest typem zasilacza offline, posiadającym moc skuteczną na poziomie 720W oraz moc pozorną na poziomie 1200VA. Wyposażony został w wyświetlacz LCD z którego, użytkownik ma możliwość odczytania stanu baterii oraz sprawdzenie wartość napięcia wejściowego i wyjściowego. W tylnej ścianie obudowy zasilacza awaryjnego AT UPS 1200 R umiejscowione zostały dwa gniazda do podłączenia urządzeń elektrycznych, elektronicznych oraz port USB, RJ45. Interfejs USB umożliwia zestawienie UPS'a z komputerem, dzięki temu rozwiązaniu użytkownik może skonfigurować ustawienia zasilacza do własnych potrzeb. Drugi z wymienionych portów, czyli RJ45 zabezpiecza urządzenia sieciowe znajdujące się wewnątrz ochranianej sieci teleinformatycznej. Za pracę na baterii odpowiedzialne są 2 bezobsługowe, kwasowo-ołowiowe akumulatory o pojemności 7Ah/12V ich wymiana jest łatwa, szybka i można wykonać ją samodzielnie. Zasilacz został zamknięty w obudowie, która umożliwia montaż UPS'a w szafie RACK 19".
Zasilacz awaryjny UPS AT UPS1200R RACK- technologia: line interactive
- typ zasilacza: offline
- moc skuteczna: 720W
- moc pozorna: 1200VA
- napięcie wyjściowe: 230V ±25% / 50-60Hz
- kształt napięcia wyjściowego: prostokątny
- ilość gniazd wyjściowych: 2
- czas podtrzymania: 10-20min w zależności od obciążenia
- akumulator: 2x żelowo-ołowiowy 7Ah/12V
- interfejs USB
- wyświetlacz LCD
- filtr przeciwzakłóceniowy EMI/RFI
- inteligentne zabezpieczenia przeciwprzepięciowe, przeciążeniowe i zwarciowe
- filtr ethernet
- funkcja RST - możliwość uruchomienia z baterii (zimny start)
- funkcja AVR - automatyczna regulacja napięcia wyjściowego
- sygnalizacja optyczno-akustyczna
- mikroprocesorowe sterowanie
- automatyczna diagnostyka akumulatora
- oprogramowanie do zarządzania
- gwarancja: 24 miesiące
Technologia line interactive...Zasilacz AT UPS 1200R jest zasilaczem wyposażonym w technologię line interactive.
UPS'y oparte na tej topologii zapewniają w czasie zaniku napięcia szybkie przełączenie na zasilanie z falownika, który jest zsynchronizowany z siecią zasilającą.
Falownik jest podłączony równolegle do napięcia zasilania, dokonując ładowania baterii akumulatorów.
Zasilacze tego typu charakteryzują się wysoką sprawnością (mają niższe straty cieplne). Zasilacze UPS line-interactive są najczęściej stosowane do zabezpieczania takich elementów systemu teleinformatycznego, jak serwery, wysoko wydajne stacje robocze i inne bardziej istotne punkty systemu teleinformatycznego.
W przypadku przerwy lub zakłóceń w dostawie energii elektrycznej z sieci energetycznej zasilacz ATUPS 1200R przełącza się na pracę z akumulatora.
Czas podtrzymania napięcia wynosi od kilku do kilkudziesięciu godzin i zależy od obciążenia zasilacza oraz pojemności akumulatora.
Zasilacz AT UPS 1200 R jest zasilaczem typu
offline, urządzenia tego typu charakteryzują się tym, że podczas poprawnego przepływu zasilania z głównej sieci energetycznej na bieżąco kontroluje stan napięcia w jakim w danej chwili się znajduje. Podczas dokonywania ciągłych pomiarów napięcia ładuje on także swój wewnętrzny akumulator, który w razie jakichkolwiek zmian jest gotowy do automatycznego użycia. Zasilacz AT-UPS-1200-R w momencie niebezpieczeństwa związanego z zakłuconym lub przerwanym przepływem prądu uruchamia własny akumulator generujący napięcie 230V, a następnie odcina zachwiane lub całkowite zasilanie z sieci głównej.
Zasilacz awaryjny AT UPS1200 RACK został wyposażony w dwie funkcje: zimny start oraz AVR. Pierwsza z nich umożliwia wymuszenie pracy akumulatora bez podłączenia UPS do sieci zasilającej. Opcja ta jest bardzo przydatna, gdy nie ma prądu a jest potrzeba wysłania e-mail'a bądź zgranie danych na pamięć przenośną. Funkcja AVR jest to system automatycznej regulacji napięcia, pozwala on na maksymalne wydłużenie czasu pracy z baterią oraz umożliwia pracę przy skokach napięcia w warunkach podwyższonego lub obniżonego napięcia bez nadmiernego, niepotrzebnego zużycia baterii.
Synchronizacja i zarządzanie...Nadzór, kontrolę i aktywne powiadamianie o aktualnym stanie pracy zasilacza realizuje dedykowane oprogramowanie sterujące Upsilon 2000. Przy wykorzystaniu aplikacji możliwe jest nie tylko dokładne monitorowanie całości parametrów i bieżące zarządzanie funkcjonalnością UPS'a, ale także zautomatyzowanie sposobu działania urządzenia w razie występowania określonych sytuacji. Realna jest zarówno inicjacja predefiniowanych działań, jak również równoczesna notyfikacja użytkowników w formie alertów tekstowych oraz osobnych wiadomości sms i e-mail. Synchronizacja zasilacza z komputerem odbywa się przy użyciu portu RS232 lub interfejsu USB, a sposobność zdalnego dostępu do systemu realizowana jest poprzez sieć lokalną i Internet. Precyzyjna analiza zasilania, wszechstronna funkcjonalność oraz możliwość personalizacji zapewniają wysoki komfort pracy z UPS'em i gwarantują bezpieczeństwo chronionej instalacji urządzeń.
Normalny tryb pracy...Kiedy UPS jest w normalnym trybie pracy, prąd przechodzi przez filtr i "szkodliwe" fale są filtrowane. Następnie UPS ładuje baterię, a prąd przechodzi dalej omijając AVR oraz falownik.
Awaryjny tryb pracy...W sytuacji, gdy brakuje prądu akumulator będzie zasilał falownik, a następnie prąd z baterii będzie przechodził przez filtr. Dzięki temu będzie zapewniał ciągłe zasilanie dla podłączonych urządzeń.
Zasilacz awaryjny UPS1200R nie współpracuje z zasilaczami komputerowymi, które posiadają funkcję APFC - aktywny poprawny współczynnik mocy. Offlinowy zasilacz UPS podaje napięcie i prąd o kształcie zbliżonym do trapezu, natomiast układ aktywnego PFC jest odpowiedzialny m.in.: za "dbanie" o to aby, napięcie i prąd miały kształt sinusoidy oraz były z sobą w fazie, co może powodować chwilowe zwarcie na zasilaczu komputerowym. Powoduje to przeciążenie UPS'a, dzięki temu mogą występować problemy z resetowaniem się komputera lub nagłym wyłączeniem zasilacza awaryjnego.
Specyfikacja techniczna:
| AT-UPS1200R RACK |
| Moc |
Moc pozorna | 1200VA |
| Moc skuteczna | 720W |
| Wejście |
| Faza | jednofazowy + N |
| Napięcie | 230V ±25% |
| Częstotliwość | 50 / 60Hz |
| Wyjście |
| AVR | Tak |
| Napięcie | 230V ±25% |
| Częstotliwość | 50 / 60Hz |
| Kształt napięcia wyjściowego | prostokątny |
| Zabezpieczenie przed zwarciem | prąd stały: bezpiecznik;
praca na akumulatorze: wyłączenie i przełączenie w tryb błędu |
| Współczynnik szczytu | 3:1 |
| Czas przełączania | typowy 2-7ms, max. 10ms |
Ilość gniazd | 2 |
| Akumulator |
| Model | bezobsługowy, szczelny żelowo – ołowiowy |
| Napięcie | 24V DC |
| Ilość | 2x 7Ah/12V |
| Prąd ładowania | 350mA ~ 1.2A |
| Czas podtrzymania | 10-20min w zależności od obciążenia |
| Zabezpieczenia |
| Zabezpieczenie przeciwzwarciowe akumulatora | elektroniczne + bezpiecznik topikowy |
| Zabezpieczenie przeciążeniowe akumulatora | ogranicznik prądu wyjściowego |
| Filtracja napięcia wyjściowego akumulatora | elektroniczna |
| Filtr przeciwzakłóceniowy | EMI/RFI |
| Filtr ethernet | Tak |
| Inne |
| Ochrona przed przepięciami | 320J |
| Porty | USB 2.0, Ethernet |
| Komunikacja | Interfejs USB 2.0 |
| Hałas | <45dB |
| Temperatura pracy | 0 ~ 40°C |
| Temperatura przechowywania | -25 ~ 55°C |
| Wilgotność | 0 ~ 90% |
| Waga | 13kg |
| Wymiary | 440 x 310 x 90mm (2U) |
| Gwarancja | 24 miesiące |
