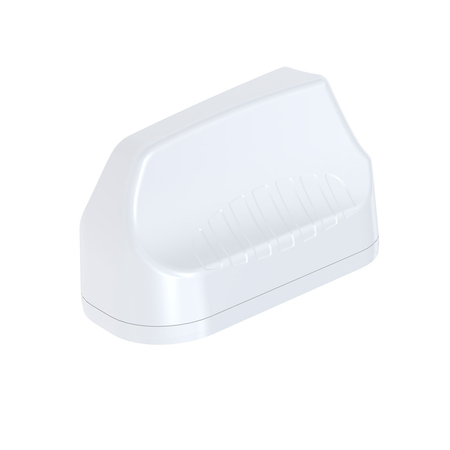

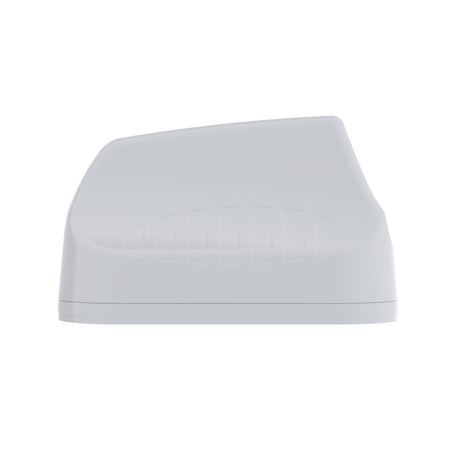

Poynting MIMO-3-V2-14 - Antena LTE/5G(MIMO 4x4), GPS(SISO)


Jesteśmy autoryzowanym dystrybutorem marki Poynting – kupując u nas masz pewność, że otrzymujesz produkt pochodzący z oficjalnej sieci sprzedaży, z pełną gwarancją producenta i fachowym wsparciem technicznym.
Antena klasy inżynierskiej dla tych, którzy nie mogą pozwolić sobie na awarie – ani w pojeździe serwisowym, ani w instalacji przemysłowej, ani w środku lasu. Poynting MIMO-3-V2-14 to kompaktowa antena LTE zbudowana pod realne warunki pracy – odporna na wodę, wstrząsy, skrajne temperatury i wiatr do 220 km/h. Zaprojektowana z myślą o profesjonalnych systemach M2M, IoT, smart meteringu, automatyce i telemetrii, gdzie łączność musi być pewna – zawsze i wszędzie.
Najważniejsze cechy anteny Poynting MIMO-3-V2-14
            MIMO 4×4 dla LTE/5G – zysk do 6.2 dBi (w paśmie 1710–2700 MHz) dla
            stabilniejszego sygnału i wyższych prędkości
            Wysokoczuły GPS/GLONASS (1× SMA) – wzmocnienie 21 ± 2 dBi dla
            szybkiego ustalania pozycji i pewnego śledzenia
            Szerokopasmowa praca – obsługa 410–470, 617–960,
            1427–1517, 1710–2700 oraz 3400–3800 MHz (w tym
            CBRS 3.5 GHz)
            Dookólna charakterystyka promieniowania – pewne połączenie w ruchu: w pojazdach, łodziach i
            systemach mobilnych
            Wzmocniona odporność IP69K – przystosowana do pracy na zewnątrz, w deszczu, kurzu i przy
            wysokim ciśnieniu
            Odporna na ekstremalny wiatr – pewność stabilności połączenia nawet przy
            220 km/h
            Solidna obudowa do zastosowań mobilnych – aerodynamiczny kształt i materiały klasy
            przemysłowej (ASA UV)

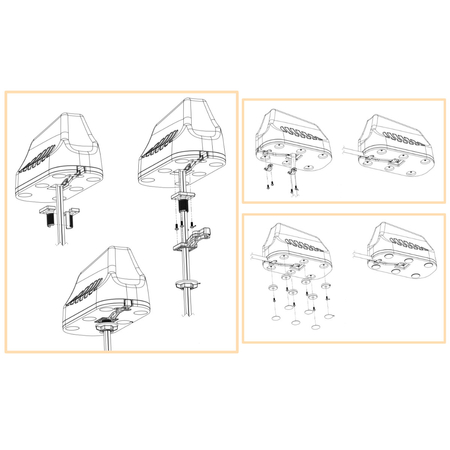

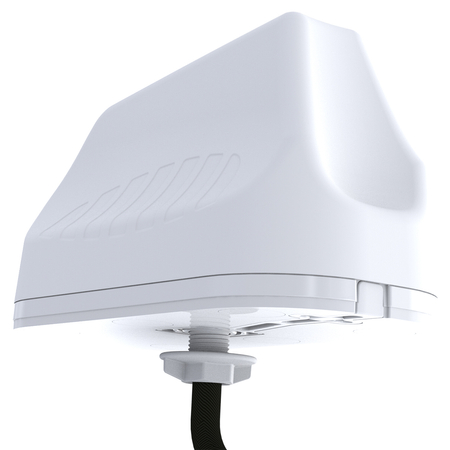

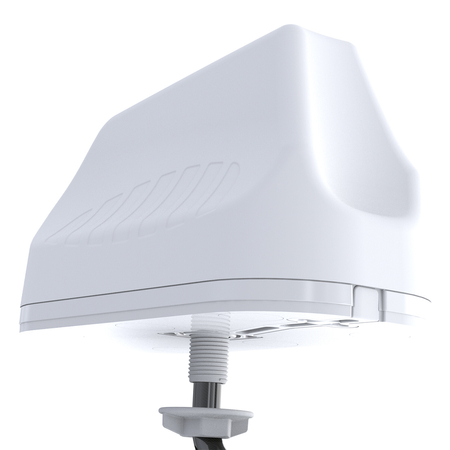

            Różne opcje montażu – trzpień, powierzchniowy lub magnetyczny; łatwa instalacja na dachu,
            ścianie czy relingu

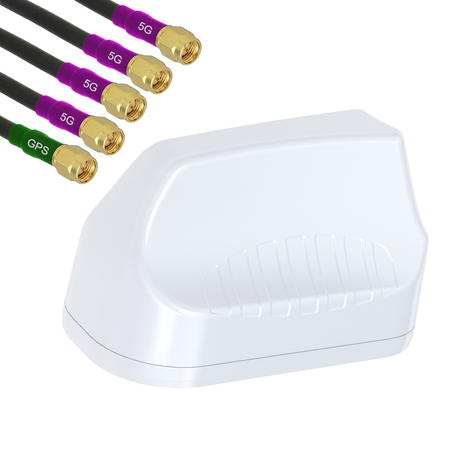

            5× złącze SMA – 4× LTE, 1× GPS; łatwa integracja z routerami LTE/5G i punktami
            dostępowymi


    Poynting MIMO-3-V2-14 – antena, którą wybierają profesjonaliści

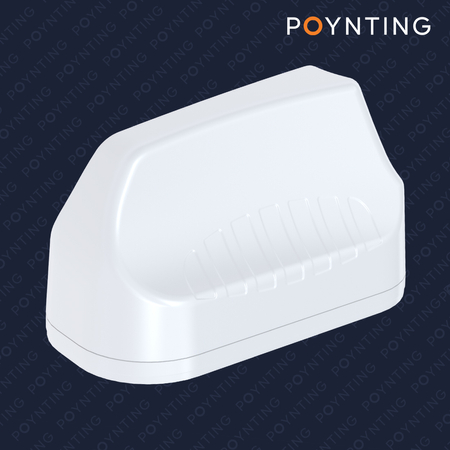

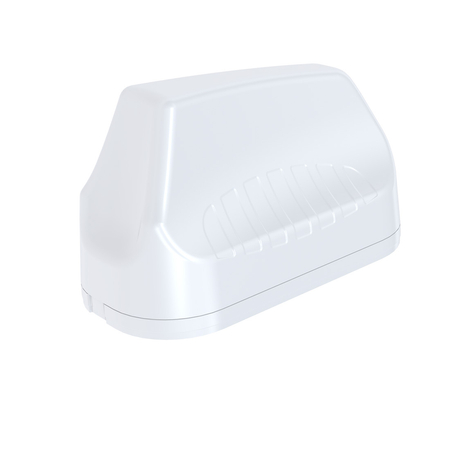

Obudowa MIMO-3-V2-14 została wykonana z wytrzymałego tworzywa ASA stabilizowanego UV, stosowanego m.in. w przemyśle wymagającym odporności na promieniowanie słoneczne. To nie jest tani plastik – to powłoka, która latami wytrzymuje ekspozycję na słońce, bez ryzyka pęknięć, odbarwień czy degradacji materiału.
Antena z powodzeniem pracuje w środowiskach wykorzystujących LoRaWAN, NB-IoT, LTE-M, Modbus RTU oraz inne protokoły M2M. Kompatybilna z urządzeniami marek takich jak Teltonika, Sierra Wireless, Advantech, MikroTik, Robustel. Podłączasz i działa!
Antena mobilna GSM MIMO-3-V2-14 to rozwiązanie dla tych, którzy biorą odpowiedzialność za to, co montują i chcą mieć pewność sprzętu z najwyższej półki.

    Kompatybilność i łączność bez kompromisów
Antena MIMO-3-V2-14 łączy w jednej obudowie aż 5 modułów: cztery dla LTE/5G oraz jeden dla GPS/GLONASS. Obsługuje wszystkie popularne pasma sieci komórkowych, w tym 3,5 GHz (CBRS), a dzięki wbudowanej płaszczyźnie masy działa niezawodnie na każdej powierzchni. Wyposażona w 5 złączy SMA, łatwo współpracuje z urządzeniami przemysłowymi.
            LTE/5G z MIMO 4×4
            Stabilne łącze w całym zakresie częstotliwości, obsługa popularnych pasm 700/800/1800/2600/3600 MHz (m.in.
            B1/B3/B7/B20/B28, n77/n78).
            Zysk do 6.2 dBi zapewnia lepszy zasięg i wyższe prędkości w aplikacjach mobilnych i
            M2M/IoT.

            GPS/GLONASS
            Dedykowany tor GNSS (1× SMA) z wzmocnieniem 21 ± 2 dBi – szybka
            akwizycja pozycji i stabilne śledzenie trasy.


    Odporna na trudne warunki – IP69K i IK10
MIMO-3-V2-14 to antena zaprojektowana do pracy w każdych warunkach – deszcz, śnieg, pył, słońce czy wibracje jej nie straszne. Spełnia normy IP69K i IK10, co oznacza pełną odporność na wodę pod ciśnieniem, pył i uszkodzenia mechaniczne. Może działać w temperaturach od -40 °C do +80 °C, więc sprawdzi się zarówno zimą w górach, jak i latem na budowie. Dodatkowo obudowa odporna na promieniowanie UV zabezpiecza ją przed degradacją w nasłonecznionych miejscach.
Stabilność nawet w ekstremalnym wietrze
MIMO-3-V2-14 została przetestowana pod kątem wytrzymałości na wiatr do 220 km/h, co potwierdzają liczne próby laboratoryjne i testy w tunelach aerodynamicznych. Oznacza to, że antena zachowuje pełną stabilność nawet podczas burzy czy jazdy z dużą prędkością – bez ryzyka utraty połączenia czy uszkodzenia.

    Dla kogo antena MIMO-3-V2-14 to strzał w dziesiątkę?
            Szukasz anteny, która działa niezawodnie w terenie, fabryce albo na wodzie? MIMO-3-V2-14 sprawdzi się m.in.
            w:

            • pojazdach specjalnych i flotowych – zapewnia stabilne LTE w ciężarówkach, karetkach,
            maszynach budowlanych
            • systemach smart meteringu – idealna do zdalnych liczników i urządzeń pomiarowych
            • monitoringu i systemach M2M – niezawodna transmisja danych między maszynami, nawet w
            trudnych warunkach
            • rolnictwie precyzyjnym – działa na maszynach rolniczych i w odległych gospodarstwach
            • instalacjach morskich i portowych – odporna na sól, wodę i wstrząsy
            • sieciach przemysłowych i automatyce – do urządzeń IoT w halach, magazynach, kontenerach


    Stabilność sygnału LTE – współczynnik fali napięcia VSWR
MIMO-3-V2-14 utrzymuje bardzo dobry VSWR ≤ 2.5:1 w ok. 90% pasm LTE/5G, co oznacza niewielkie straty mocy i pewną transmisję w całym zakresie 410–3800 MHz.

    Realne wzmocnienie sygnału LTE dla szerokiego zakresu pasm
            Poynting MIMO-3-V2-14 zapewnia stabilne wzmocnienie w różnych pasmach:
            1.5 dBi (410–470 MHz),
            2.2 dBi (617–960 MHz),
            4.2 dBi (1427–1517 MHz),
            6.2 dBi (1710–2700 MHz),
            4.8 dBi (3400–3800 MHz).
            Dzięki temu antena gwarantuje pewny zasięg, większą stabilność i
            szybsze transfery w zastosowaniach mobilnych i przemysłowych – nawet w trudnych lokalizacjach lub w ruchu.




    Specyfikacja techniczna – MIMO-3-V2-14
| Zakres częstotliwości | 410–470 MHz 617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–3800 MHz |
| Zysk (maks.) | 1.5 dBi @ 410–470 MHz 2.2 dBi @ 617–960 MHz 4.2 dBi @ 1427–1517 MHz 6.2 dBi @ 1710–2700 MHz 4.8 dBi @ 3400–3800 MHz |
| VSWR | ≤2.5:1 |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa, pionowa |
| Tłumienie kabla | 0.250 dB/m @ 400 MHz 0.385 dB/m @ 900 MHz 0.507 dB/m @ 1500 MHz 0.565 dB/m @ 1800 MHz 0.666 dB/m @ 2400 MHz 0.788 dB/m @ 3000 MHz |
| Przejście DC | Tak (DC short) |
| Zakres częstotliwości | 1575.42 MHz / 1600 MHz |
| Zysk (maks.) | 21 ± 2 dBi |
| VSWR | ≤1.5:1 |
| Napięcie (DC) | 2.7–3.3 V |
| Pobór prądu (DC) | 5–15 mA |
| Współczynnik szumów | ≤1.5 dB |
| Impedancja nominalna | 50 Ω |
| Polaryzacja | RHCP |
| Tłumienie poza pasmem filtra | ≥12 dB (f0 + 50 MHz), ≥16 dB (f0 − 50 MHz) |
| Maks. moc | 50 W |
| Tłumienie kabla | 0.71 dB/m @ 1500 MHz |

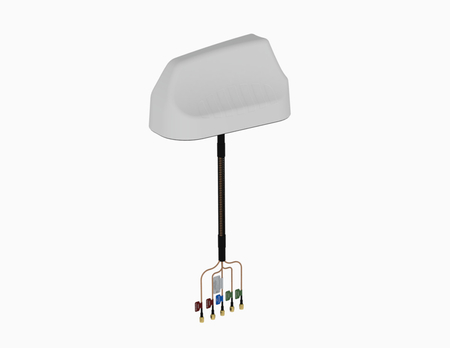

| Złącza | 5×SMA: 4×LTE, 1×GPS |
| MIMO | 2×2 / 4×4 (LTE/5G) |
| SISO | 1× GPS/GLONASS (GNSS) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤220 km/h |
| Zakres temp. pracy | -40°C…+80°C |
| Zakres temp. składowania | -40°C…+80°C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP69K |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 253 × 128 × 144 mm |
| Wymiary opakowania | 265 × 211 × 204 mm |
| Waga | 1.22 kg |
| Waga z opakowaniem | 1.33 kg |
| Materiał obudowy | ASA stabilizowany UV |
| Typ montażu | Trzpień, powierzchniowy, magnetyczny |
| Nazwa handlowa | MIMO-3-V2-14 |
| Kod produktu | A-MIMO-0003-V2-14 |
| Numer EAN | 6009710920596 |
| Kolor | Biały |
| Antena | A-MIMO-0003-V2-14 |
| Uchwyty | Gwintowane trzpienie (do 60 mm grubości mocowania), taśma do montażu powierzchniowego, opcjonalna podstawa magnetyczna |
| Adaptery | brak |

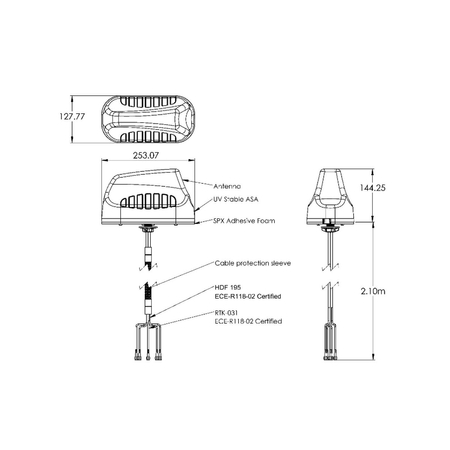

Rysunek techniczny
