Antena 5w1 5G/WiFi/GPS MIMO2x2 Poynting MIMO-3-15B
Poynting MIMO-3-V2-15 - Antena LTE/5G(MIMO 2x2), Wi-Fi(MIMO 2x2), GPS(SISO)
Jesteśmy autoryzowanym dystrybutorem marki Poynting – kupując u nas masz pewność, że otrzymujesz produkt pochodzący z oficjalnej sieci sprzedaży, z pełną gwarancją producenta i fachowym wsparciem technicznym.
Antena klasy inżynierskiej dla tych, którzy nie mogą pozwolić sobie na awarie – ani w pojeździe serwisowym, ani w instalacji przemysłowej, ani w środku lasu. Poynting MIMO-3-V2-15 to kompaktowa antena LTE zbudowana pod realne warunki pracy – odporna na wodę, wstrząsy, skrajne temperatury i wiatr do 220 km/h. Zaprojektowana z myślą o profesjonalnych systemach M2M, IoT, smart meteringu, automatyce i telemetrii, gdzie łączność musi być pewna – zawsze i wszędzie.
Najważniejsze cechy anteny Poynting MIMO-3-V2-15
MIMO 2×2 dla LTE/5G – zysk do 5.8 dBi (w paśmie 1710–2700 MHz) dla
stabilniejszego sygnału i wyższych prędkości
MIMO 2×2 dla Wi-Fi (2.4/5/6 GHz) – zysk do 7 dBi, pełna zgodność z Wi-Fi
3/4/5/6/6E
Wysokoczuły GPS/GLONASS (1× SMA) – wzmocnienie 21 ± 2 dBi dla
szybkiego ustalania pozycji i pewnego śledzenia
Szerokopasmowa praca – obsługa 410–470, 617–960,
1427–1517, 1710–2700 oraz 3400–3800 MHz (w tym
CBRS 3.5 GHz)
Dookólna charakterystyka promieniowania – pewne połączenie w ruchu: w pojazdach, łodziach i
systemach mobilnych
Wzmocniona odporność IP69K – przystosowana do pracy na zewnątrz, w deszczu, kurzu i przy
wysokim ciśnieniu
Odporna na ekstremalny wiatr – pewność stabilności połączenia nawet przy
220 km/h
Solidna obudowa do zastosowań mobilnych – aerodynamiczny kształt i materiały klasy
przemysłowej (ASA UV)

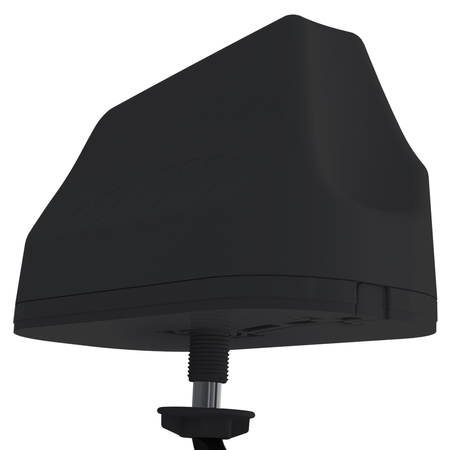

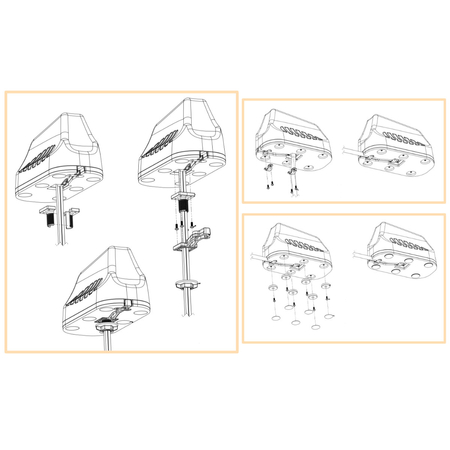

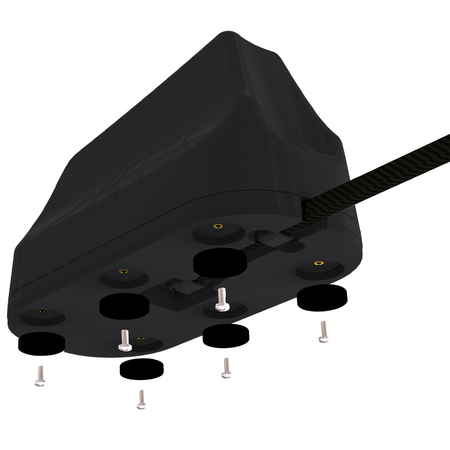

Różne opcje montażu – trzpień, powierzchniowy lub magnetyczny; łatwa instalacja na dachu,
ścianie czy relingu

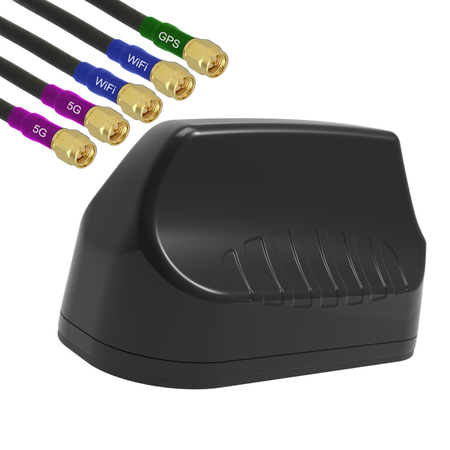

5× złącze SMA – 2× LTE, 2× Wi-Fi, 1× GPS; łatwa integracja z routerami LTE/5G i punktami
dostępowymi
Poynting MIMO-3-V2-15 – antena, którą wybierają profesjonaliści
Obudowa MIMO-3-V2-15 została wykonana z wytrzymałego tworzywa ASA stabilizowanego UV, stosowanego m.in. w przemyśle wymagającym odporności na promieniowanie słoneczne. To nie jest tani plastik – to powłoka, która latami wytrzymuje ekspozycję na słońce, bez ryzyka pęknięć, odbarwień czy degradacji materiału.
Antena z powodzeniem pracuje w środowiskach wykorzystujących LoRaWAN, NB-IoT, LTE-M, Modbus RTU oraz inne protokoły M2M. Kompatybilna z urządzeniami marek takich jak Teltonika, Sierra Wireless, Advantech, MikroTik, Robustel. Podłączasz i działa!
Antena mobilna GSM MIMO-3-V2-15 to rozwiązanie dla tych, którzy biorą odpowiedzialność za to, co montują i chcą mieć pewność sprzętu z najwyższej półki.
Kompatybilność i łączność bez kompromisów
Antena MIMO-3-V2-15 łączy w jednej obudowie 5 modułów: dwa dla LTE/5G, dwa dla Wi-Fi oraz jeden dla GPS/GLONASS. Obsługuje wszystkie popularne pasma sieci komórkowych, w tym 3,5 GHz (n77/n78), a dzięki wbudowanej płaszczyźnie masy działa niezawodnie na każdej powierzchni. Wyposażona w 5 złączy SMA, łatwo współpracuje z routerami i urządzeniami przemysłowymi.
LTE/5G z MIMO 2×2
Stabilne łącze w szerokim zakresie częstotliwości: 410–470 MHz, 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz
oraz 3400–3800 MHz.
Zysk do 5.8 dBi zapewnia pewny zasięg i wysoką wydajność transmisji w aplikacjach mobilnych
i M2M/IoT.
Wi-Fi MIMO 2×2
Obsługa 2,4/5/6 GHz i standardów Wi-Fi 3/4/5/6/6E z
zyskiem do 7 dBi – szersze pokrycie i odporność na zakłócenia.

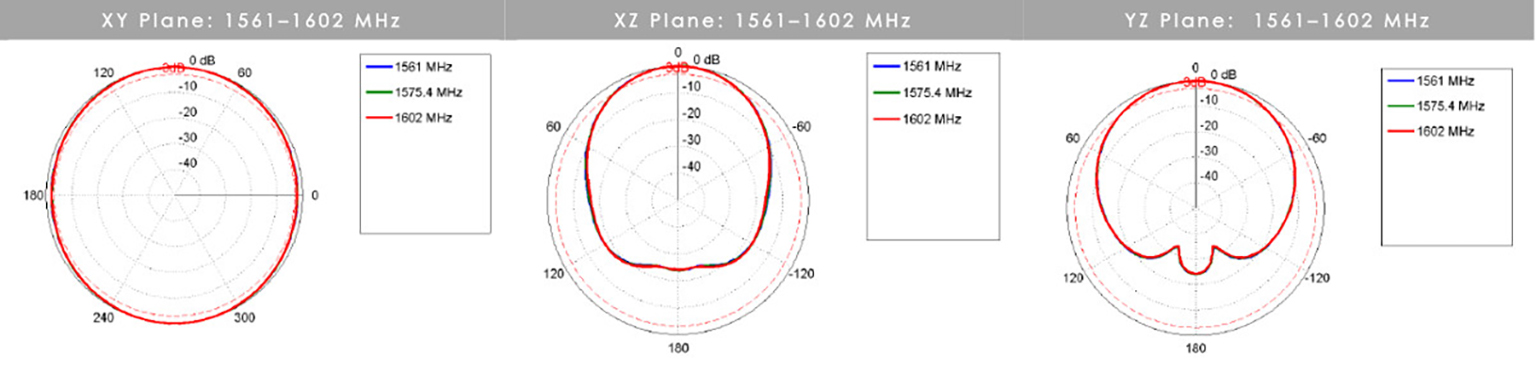

GPS/GLONASS
Dedykowany tor GNSS (1× SMA) z wzmocnieniem 21 ± 2 dBi – szybka
akwizycja pozycji i stabilne śledzenie trasy.
Odporna na trudne warunki – IP69K i IK10
MIMO-3-V2-15 to antena zaprojektowana do pracy w każdych warunkach – deszcz, śnieg, pył, słońce czy wibracje jej nie straszne. Spełnia normy IP69K i IK10, co oznacza pełną odporność na wodę pod ciśnieniem, pył i uszkodzenia mechaniczne. Może działać w temperaturach od -40 °C do +80 °C, więc sprawdzi się zarówno zimą w górach, jak i latem na budowie. Dodatkowo obudowa odporna na promieniowanie UV zabezpiecza ją przed degradacją w nasłonecznionych miejscach.
Stabilność nawet w ekstremalnym wietrze
MIMO-3-V2-15 została przetestowana pod kątem wytrzymałości na wiatr do 220 km/h, co potwierdzają liczne próby laboratoryjne i testy w tunelach aerodynamicznych. Oznacza to, że antena zachowuje pełną stabilność nawet podczas burzy czy jazdy z dużą prędkością – bez ryzyka utraty połączenia czy uszkodzenia.
Dla kogo antena MIMO-3-V2-15 to strzał w dziesiątkę?
Szukasz anteny, która działa niezawodnie w terenie, fabryce albo na wodzie? MIMO-3-V2-15 sprawdzi się m.in.
w:
• pojazdach specjalnych i flotowych – zapewnia stabilne LTE w ciężarówkach, karetkach,
maszynach budowlanych
• systemach smart meteringu – idealna do zdalnych liczników i urządzeń pomiarowych
• monitoringu i systemach M2M – niezawodna transmisja danych między maszynami, nawet w
trudnych warunkach
• rolnictwie precyzyjnym – działa na maszynach rolniczych i w odległych gospodarstwach
• instalacjach morskich i portowych – odporna na sól, wodę i wstrząsy
• sieciach przemysłowych i automatyce – do urządzeń IoT w halach, magazynach, kontenerach

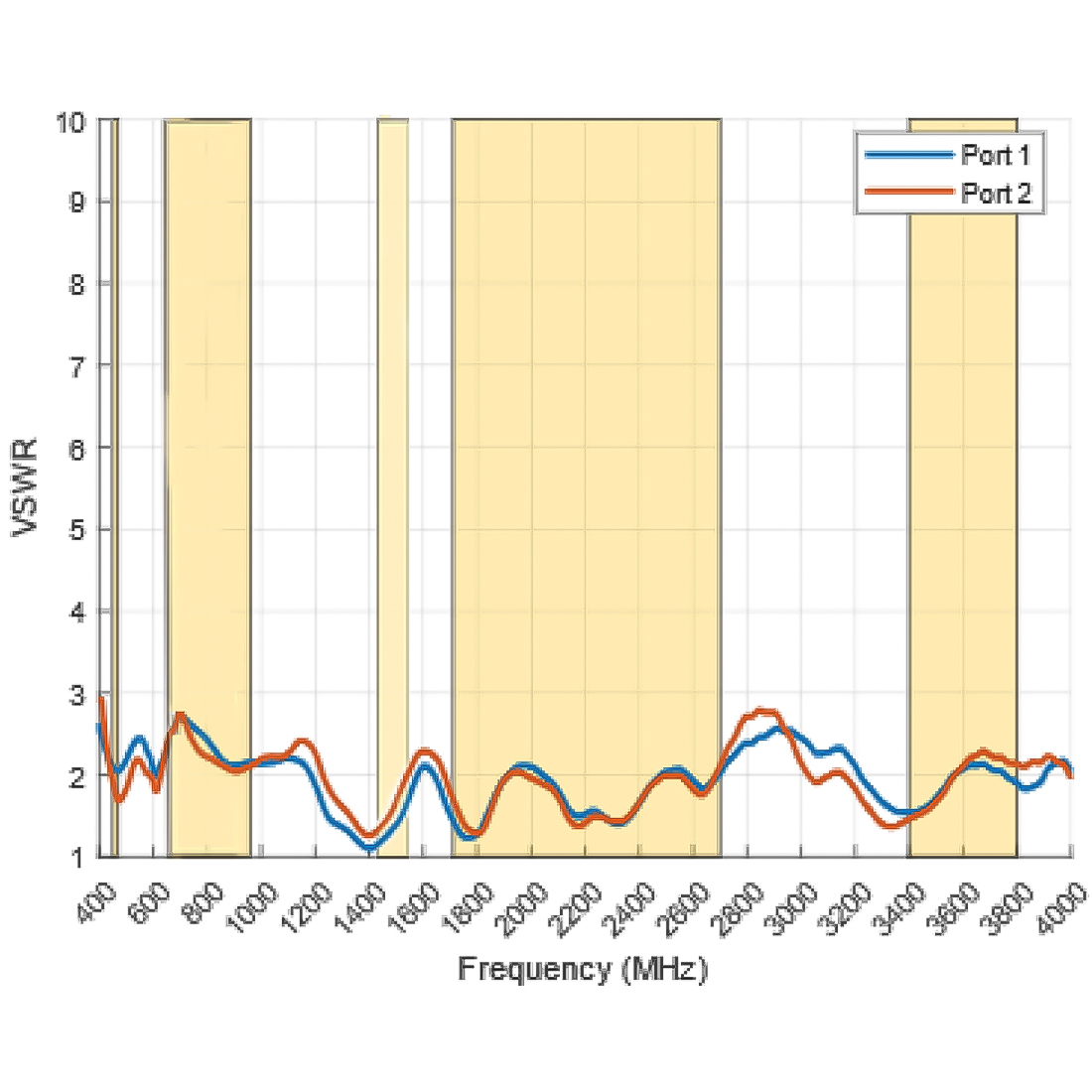

Stabilność sygnału LTE – współczynnik fali napięcia VSWR
MIMO-3-V2-15 utrzymuje bardzo dobry VSWR ≤ 2.5:1 w ok. 90% pasm LTE/5G, co oznacza niewielkie straty mocy i pewną transmisję w całym zakresie 410–3800 MHz.

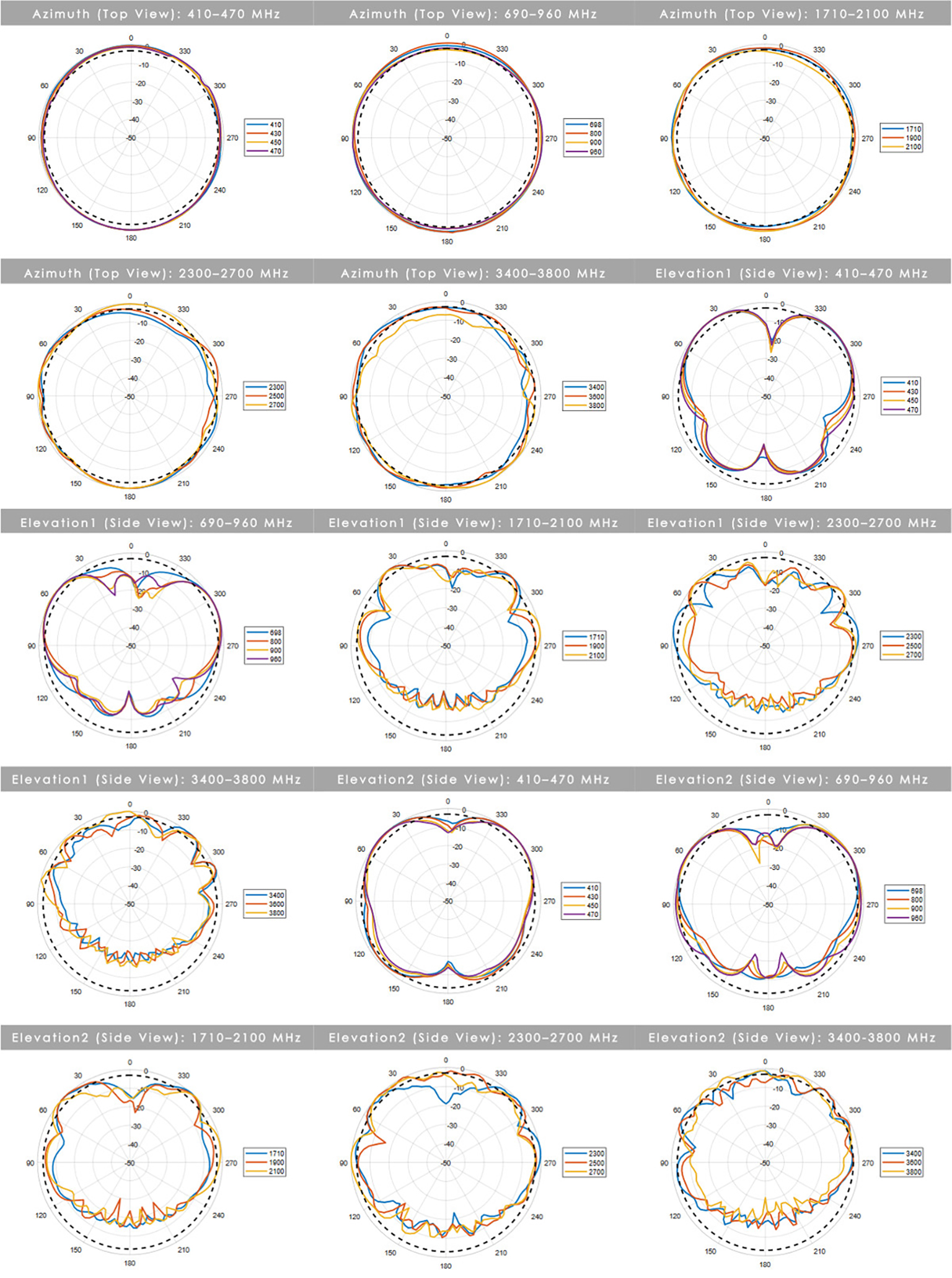

Realne wzmocnienie sygnału LTE dla szerokiego zakresu pasm
Poynting MIMO-3-V2-15 zapewnia stabilne wzmocnienie w różnych pasmach:
1 dBi (410–470 MHz),
3.5 dBi (617–960 MHz),
4 dBi (1427–1517 MHz),
5.8 dBi (1710–2700 MHz)
4 dBi (3400–3800 MHz).
Dzięki temu antena gwarantuje pewny zasięg, większą stabilność i szybsze transfery w zastosowaniach
mobilnych i przemysłowych – nawet w trudnych lokalizacjach lub w ruchu.

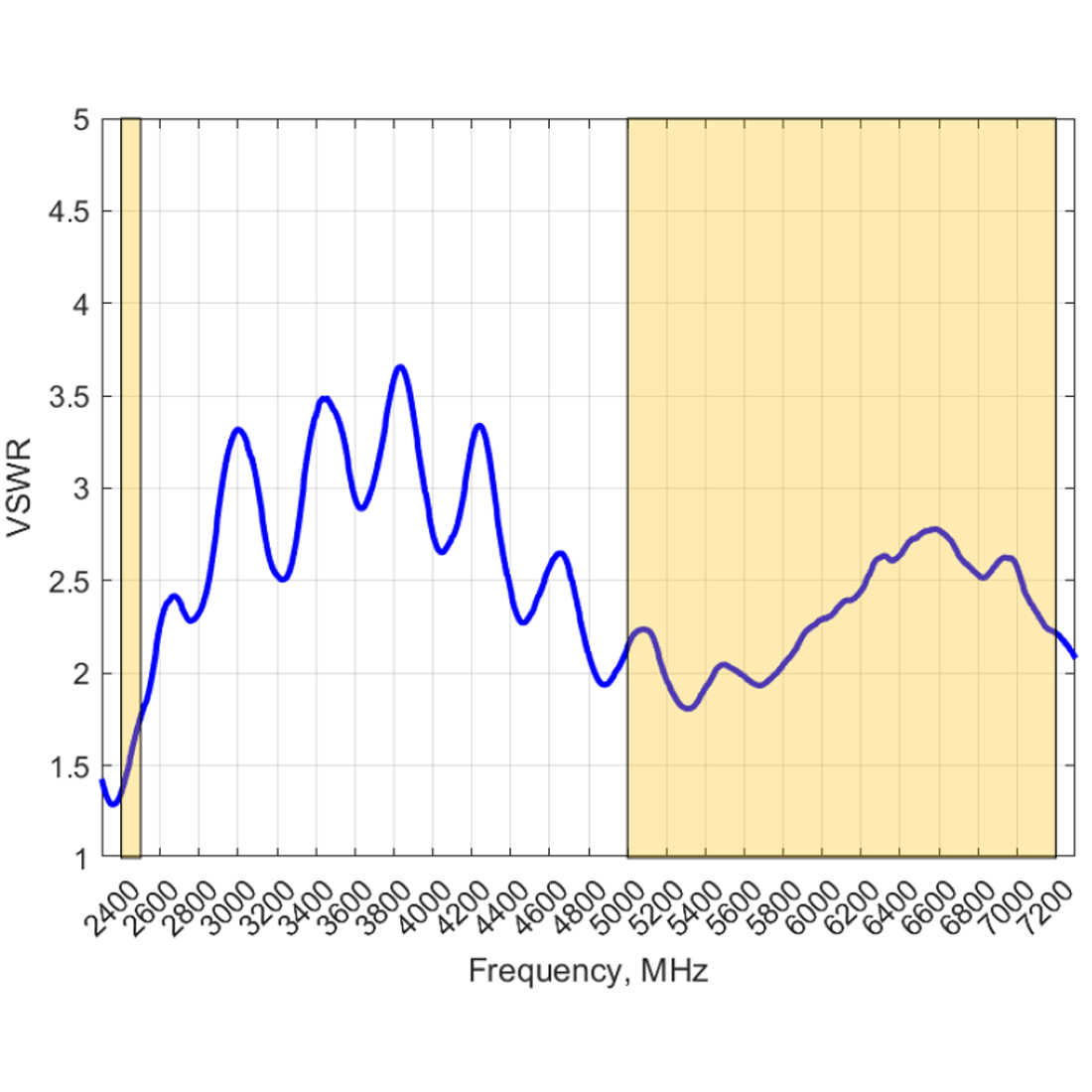

Stabilność sygnału Wi-Fi – współczynnik fali napięcia VSWR
MIMO-3-V2-15 utrzymuje VSWR ≤ 2.5:1 w ok. 95% pasma Wi-Fi (2,4 / 5 / 6 GHz), co oznacza wysoką skuteczność przesyłu mocy i minimalne odbicia sygnału. Dzięki temu połączenie MIMO 2×2 działa stabilnie, z pełnym wykorzystaniem przepustowości w standardach Wi-Fi 4/5/6/6E.

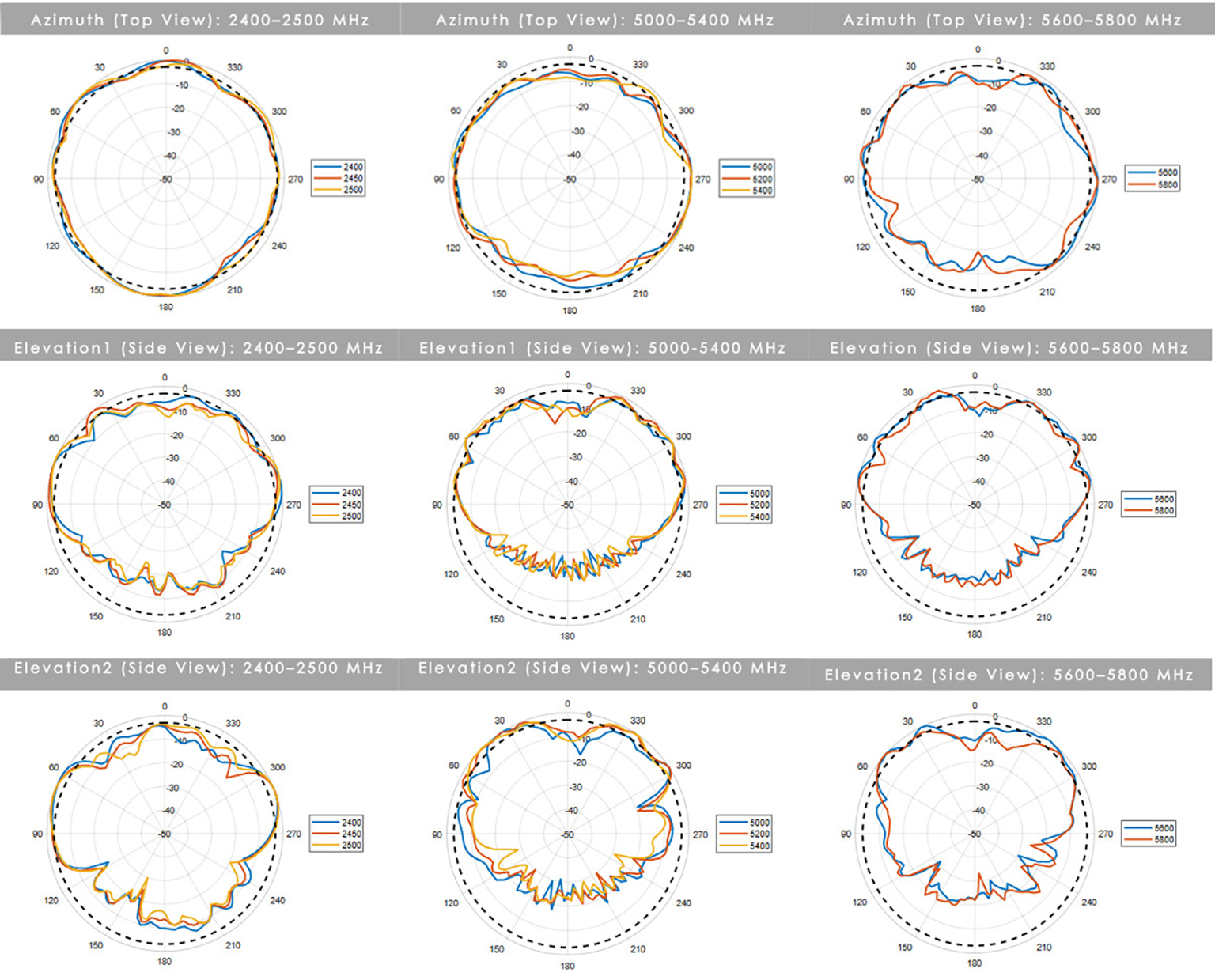

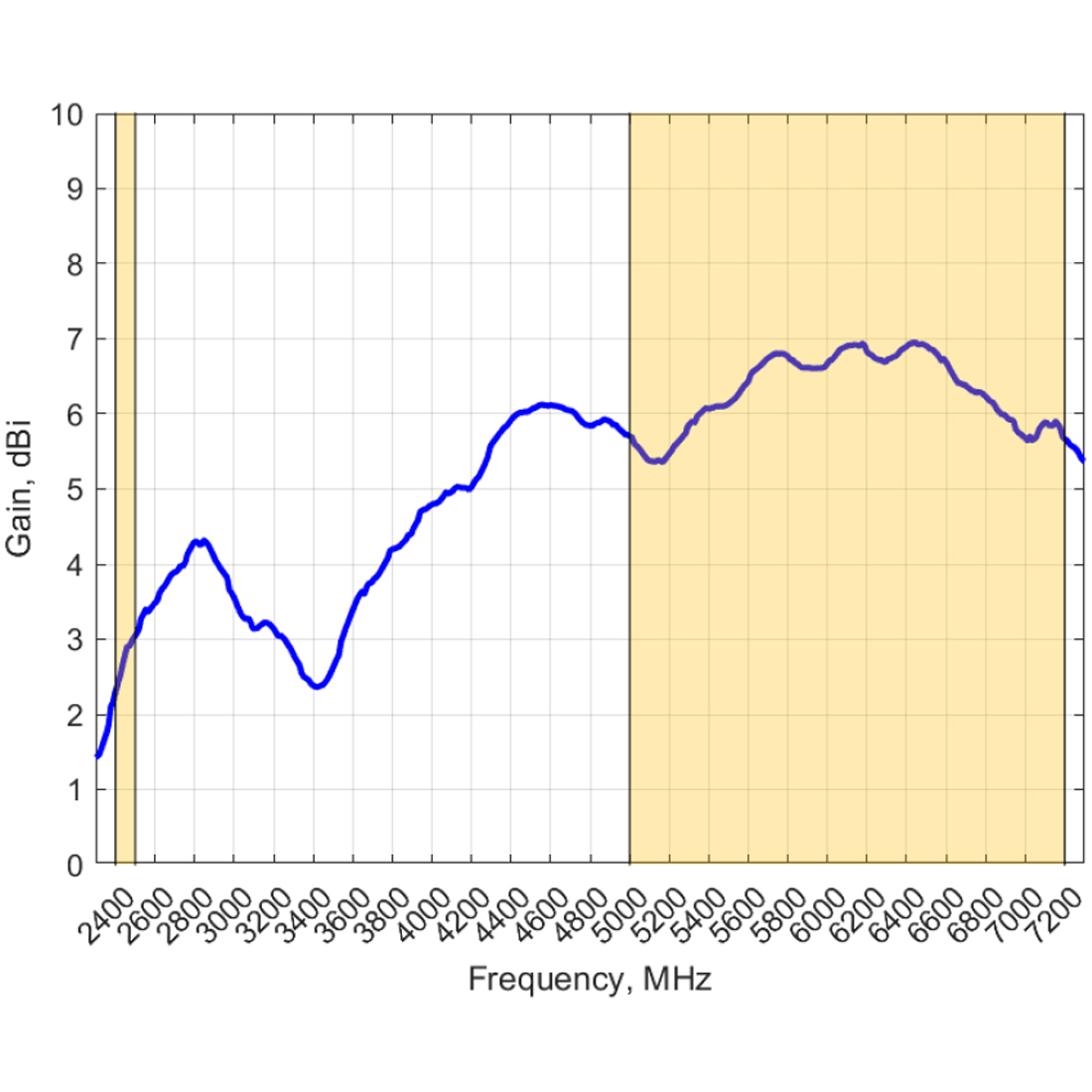

Realne wzmocnienie sygnału Wi-Fi dla szerokiego zakresu pasm
MIMO-3-V2-15 oferuje realne wzmocnienie sygnału: 3 dBi w paśmie Wi-Fi 2,4 GHz (2400–2500 MHz) oraz do 7 dBi w paśmie 5/6 GHz (5000–7200 MHz). Dzięki temu zyskujesz większy zasięg, stabilne połączenie i lepsze prędkości transmisji w konfiguracji MIMO 2×2.
Specyfikacja techniczna – MIMO-3-V2-15
| Zakres częstotliwości |
410–470 MHz 617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–3800 MHz |
| Zysk (maks.) |
1 dBi @ 410–470 MHz 3.5 dBi @ 617–960 MHz 4 dBi @ 1427–1517 MHz 5.8 dBi @ 1710–2700 MHz 4 dBi @ 3400–3800 MHz |
| VSWR | ≤2.5:1 w ok. 90% pasma |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa, pionowa |
| Tłumienie kabla |
0.250 dB/m @ 400 MHz 0.385 dB/m @ 900 MHz 0.507 dB/m @ 1500 MHz 0.565 dB/m @ 1800 MHz 0.788 dB/m @ 3000 MHz |
| Przejście DC | Tak (DC short) |
| Częstotliwości | 2400–2500 MHz 5000–7200 MHz |
| Zysk (maks.) |
3 dBi @ 2400–2500 MHz 7 dBi @ 5000–7200 MHz |
| VSWR | ≤2.5:1 na ok. 95% pasma |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Tłumienie kabla |
0.666 dB/m @ 2400 MHz 1.15 dB/m @ 5800 MHz |
| Uziemienie (Path to Ground) | Tak |
| Zakres częstotliwości | 1575.42 MHz / 1600 MHz |
| Zysk (maks.) | 21 ± 2 dBi |
| VSWR | ≤1.5:1 |
| Napięcie (DC) | 2.7–3.3 V |
| Pobór prądu (DC) | 5–15 mA |
| Współczynnik szumów | ≤1.5 dB |
| Impedancja nominalna | 50 Ω |
| Polaryzacja | RHCP |
| Tłumienie poza pasmem filtra | ≥12 dB (f0 + 50 MHz), ≥16 dB (f0 − 50 MHz) |
| Maks. moc | 50 W |
| Tłumienie kabla | 0.71 dB/m @ 1500 MHz |
| Złącza | 5×SMA: 2×LTE, 2×Wi-Fi, 1×GPS |
| MIMO | 2×2 (LTE/5G) 2×2 (Wi-Fi) |
| SISO | 1× GPS/GLONASS (GNSS) |
| Standardy Wi-Fi | Wi-Fi 3/4/5/6/6E (802.11g/n/ac/ax) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤220 km/h |
| Zakres temp. pracy | -40°C…+80°C |
| Zakres temp. składowania | -40°C…+80°C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP69K |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10 |
| Zgodność | CE, RoHS |
| Wymiary produktu | 253 × 128 × 144 mm |
| Wymiary opakowania | 265 × 211 × 204 mm |
| Waga | 1.36 kg |
| Waga z opakowaniem | 1.46 kg |
| Materiał obudowy | ASA stabilizowany UV |
| Typ montażu | Trzpień, powierzchniowy, magnetyczny |
| Nazwa handlowa | MIMO-3-V2-15 |
| Kod produktu | A-MIMO-0003-V2-15 |
| Numer EAN | 6009710922101 |
| Kolor | Czarny |
| Antena | A-MIMO-0003-V2-15 |
| Uchwyty | Gwintowane trzpienie (do 60 mm grubości mocowania), taśma do montażu powierzchniowego, opcjonalna podstawa magnetyczna |
| Adaptery | RP-SMA(m) → SMA(f) |

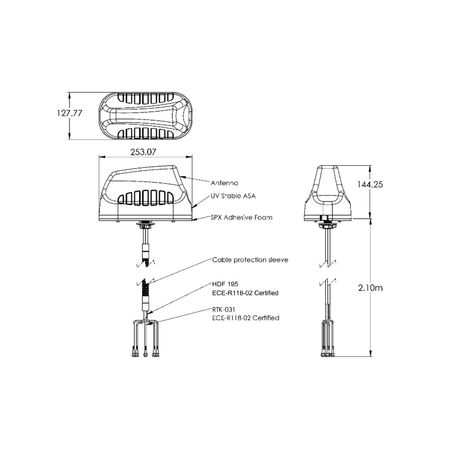

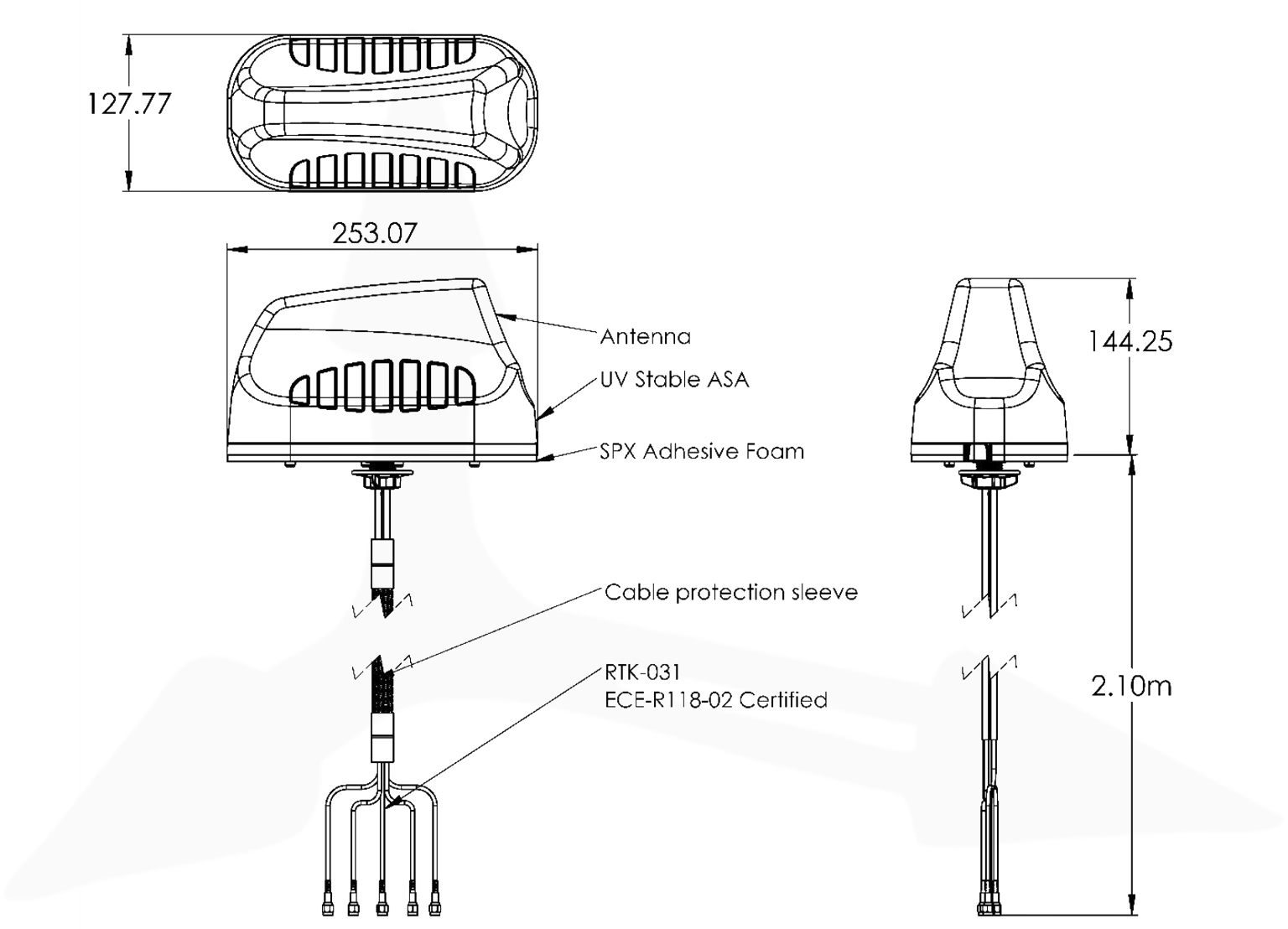

Rysunek techniczny
