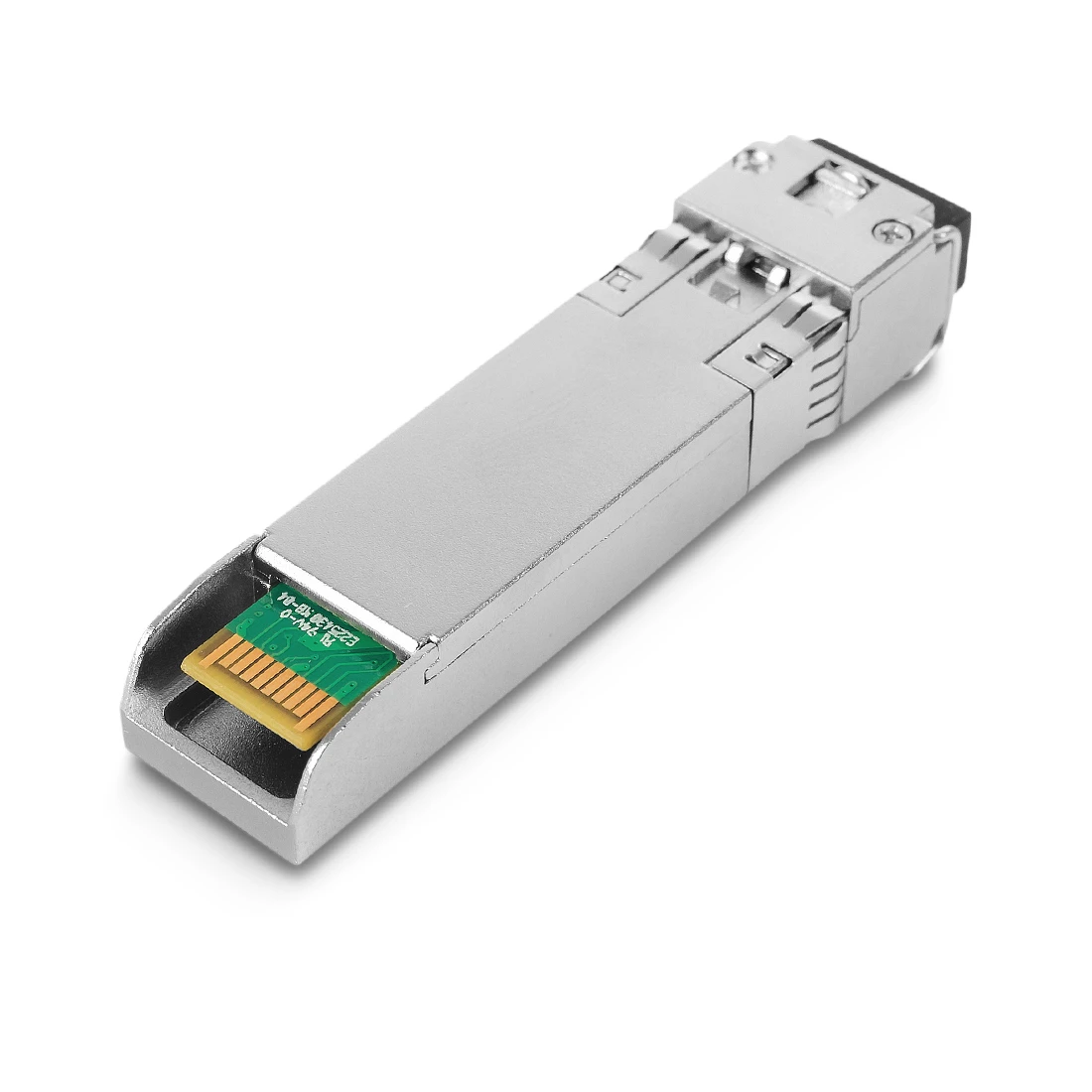

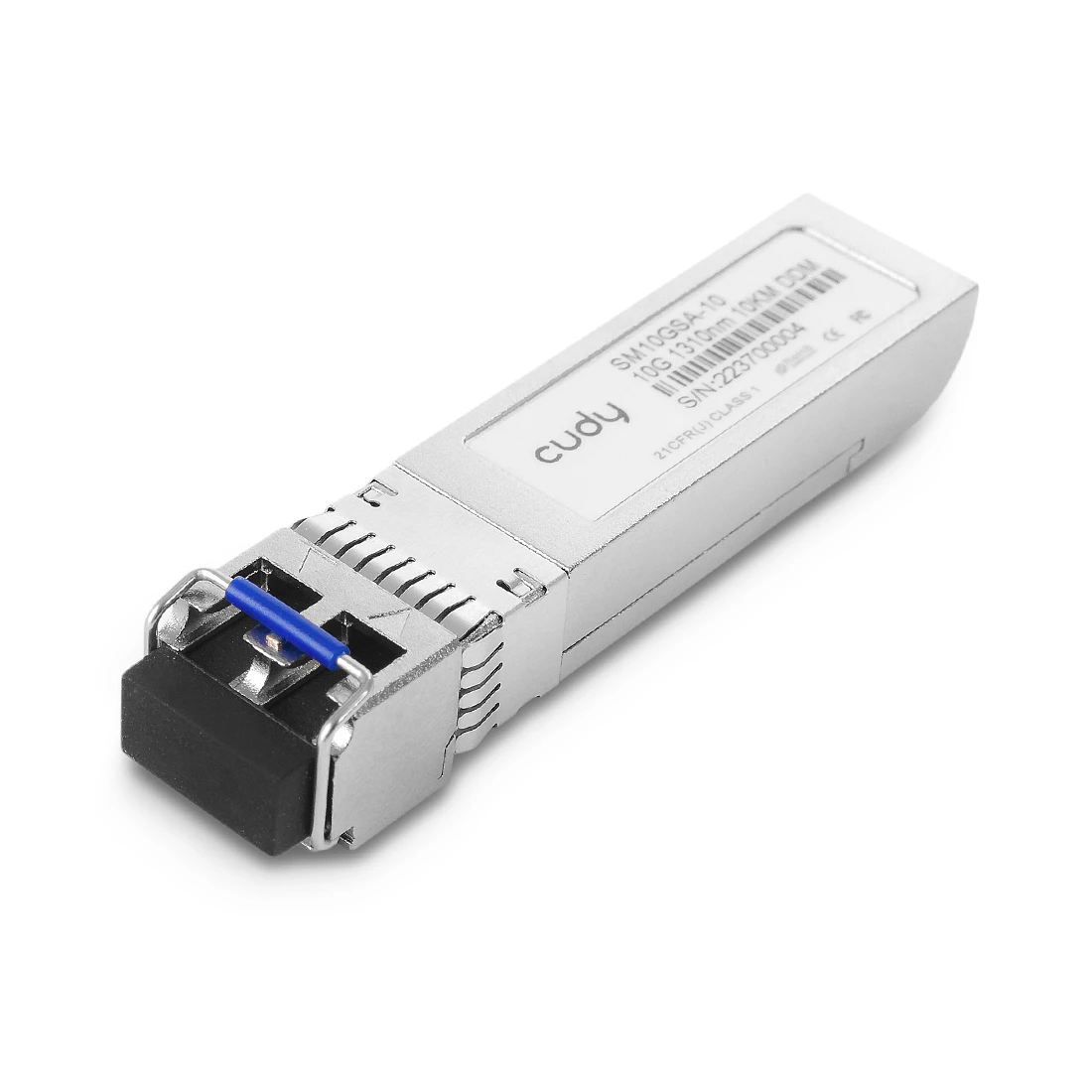

Moduł SFP+, 10Gbps, LC SMF, 10KM, 1310nm Cudy SM10GSA-10
Moduł SFP to krótki moduł światłowodowy, który jest używany do transmisji danych. Jest on zwykle umieszczony w urządzeniu SFP i ma wewnętrzną pamięć flash. Posiada on także wiele innych funkcji, takich jak multiplekser i dekoder. Moduł SFP to mały, zaawansowany moduł optyczny, który może być używany do wielu różnych celów. Jest on często stosowany do łączenia się z innymi urządzeniami poprzez światłowody, a także jako multiplekser lub dekoder. Moduł ten jest bardzo popularny ze względu na swoją funkcjonalność i jest często stosowany w sieciach komputerowych oraz telekomunikacyjnych.
Gdzie jest wykorzystywany moduł SFP?
Moduł SFP jest stosowany w sieciach komputerowych i telekomunikacyjnych. Można go także znaleźć w systemach bezprzewodowych, a także w systemach światłowodowych. SFP jest kompatybilny z wieloma standardami, takimi jak Ethernet, Fibre Channel i SONET. Karty sieciowe zwykle mają kilka portów SFP, które mogą być wykorzystane do podłączenia urządzeń do sieci. Moduły SFP mogą pracować w różnych trybach, w tym: 1000BASE-T ( Ethernet), 1000BASE-SX/LX (światłowody), 10GBASE-SR/LR (światłowody) i OC-192/STM-64 (SONET). Moduły te są dostarczane w różnych formach factorów, takich jak: SFP+, X2 i XENPAK.
Jaka jest różnica między modułami SFP i SFP+?
SFP+ jest zgodny ze standardem IEEE 802.3ae 10GBASE-SR/LR/ER/ZR, a także z OC-192/STM-64. Z kolei SFP jest zgodny ze standardem IEEE 802.3z 1000BASE-SX/LX/ZX.
Piny na wyjściu SFP do hosta
PIN
|
Symbol
|
Nazwa/Opis
|
Ref
|
1
|
VEET
|
Uziemienie nadajnika (wspólne z uziemieniem odbiornika)
|
1
|
2
|
TFAULT
|
Usterka nadajnika. Nieobsługiwany.
|
|
3
|
TDIS
|
Nadajnik wyłączony. Wyjście lasera wyłączone na wysokim lub otwartym.
|
2
|
4
|
MOD_DEF(2)
|
Definicja modułu 2. Linia danych dla identyfikatora szeregowego.
|
3
|
5
|
MOD_DEF(1)
|
Definicja modułu 1. Linia zegarowa dla identyfikatora szeregowego.
|
3
|
6
|
MOD_DEF(0)
|
Definicja modułu 0. Uziemiony w module.
|
3
|
7
|
RATE SELECT
|
Nie wymaga połączenia
|
|
8
|
LOS
|
Wskaźnik utraty sygnału. Logiczne 0 wskazuje normalne działanie.
|
4
|
9
|
VEER
|
Uziemienie odbiornika (wspólne z uziemieniem nadajnika)
|
1
|
10
|
VEER
|
Uziemienie odbiornika (wspólne z uziemieniem nadajnika)
|
1
|
11
|
VEER
|
Uziemienie odbiornika (wspólne z uziemieniem nadajnika)
|
1
|
12
|
RD-
|
Odwrócono wyjście danych odbiornika. AC sprzężone
|
|
13
|
RD+
|
Odbiornik Nieodwrócone wyjście danych. AC sprzężone
|
|
14
|
VEER
|
Uziemienie odbiornika (wspólne z uziemieniem nadajnika)
|
1
|
15
|
VCCR
|
Zasilanie odbiornika
|
|
16
|
VCCT
|
Zasilanie nadajnika
|
|
17
|
VEET
|
Uziemienie nadajnika (wspólne z uziemieniem odbiornika)
|
1
|
18
|
TD+
|
Przetwornik nieodwrócony DATA w. sprzężenie AC.
|
|
19
|
TD-
|
Przetwornik odwrócony DANE in. AC sprzężone.
|
|
20
|
VEET
|
Uziemienie nadajnika (wspólne z uziemieniem odbiornika)
|
1
|
Uwagi:
1. Uziemienie obwodu jest połączone z masą
2. PHY wyłączone przy TDIS > 2,0 V lub open, włączone przy TDIS < 0,8 V
3. Powinien być podciągnięty przy 4,7k - 10k omów na płycie głównej do napięcia między 2,0 V a 3,6 V. MOD_DEF(0) obniża linię, aby wskazać, że moduł jest podłączony.
4. LVTTL kompatybilny z maksymalnym napięciem 2,5V.
Nieobsługiwane w sieciach 10/100/1000BASE-T.
Schemat numerów pinów i nazw bloków złącza płyty głównej
Interfejs zasilania elektrycznego +3,3V
SFP-1000BASE-T/SFP-1000BASE-T-SGMII ma zakres napięcia wejściowego 3,3 V +/- 5%.
Maksymalne napięcie 4V nie jest dozwolone do pracy ciągłej.
Interfejs zasilania elektrycznego +3,3 V
|
Parametr
|
Symbol
|
Min
|
Typ
|
Maks.
|
jednostka
|
Uwagi/warunki
|
Prąd zasilania
|
Is
|
|
320
|
375
|
mA
|
Maksymalna moc ponad 1,2 W
pełny zakres napięcia
i temperatura.
Zobacz ostrzeżenie poniżej
|
Napięcie wejściowe
|
Vcc
|
3.13
|
3.3
|
3.47
|
V
|
Odniesienie do GND
|
Maksymalne napięcie
|
Vmaks
|
|
|
4
|
V
|
|
Natężenie
|
Isurge
|
|
|
30
|
mA
|
Gorąca wtyczka powyżej stanu ustalonego
obecny. Zobacz ostrzeżenie poniżej
|
Uwaga: Pobór mocy i natężenie są wyższe niż wartości określone w SFP MSA.
|
Sygnały o niskiej prędkości
MOD_DEF(1) (SCL) i MOD_DEF(2) (SDA), są sygnałami CMOS typu open dren (patrz sekcję VII,
„Protokół komunikacji szeregowej”). Zarówno MOD_DEF(1), jak i MOD_DEF(2) muszą zostać podciągnięte do host_Vcc.
Sygnały o niskiej prędkości, charakterystyka elektroniczna
|
Parametr
|
Symbol
|
Min
|
Maks.
|
jednostka
|
Uwagi/warunki
|
SFP Output LOW
|
VOL
|
0
|
0.5
|
V
|
od 4,7k do 10k pull-up do host_Vcc,
mierzone po stronie hosta złącza;
|
SFP Output HIGH
|
VOH
|
host_Vcc -0,5
|
host_Vcc + 0,3
|
V
|
od 4,7k do 10k upll-up do host_Vcc,
mierzone po stronie hosta złącza;
|
SFP Input LOW
|
VIL
|
0
|
0.8
|
V
|
4.7k do 10k pull-up do Vcc,
mierzone po stronie złącza SFP
|
SFP Input HIGH
|
VIH
|
2
|
Vcc + 0,3
|
V
|
4.7k do 10k pull-up do Vcc,
mierzone po stronie złącza SFP
|
Interfejs elektryczny High-Speed
Wszystkie sygnały High-Speed są wewnętrznie sprzężone AC
Szybki interfejs elektryczny, linia transmisyjna SFP
|
Parametr
|
Symbol
|
Min
|
Typ
|
Maks.
|
jednostka
|
Uwagi/warunki
|
Częstotliwość linii
|
fL
|
|
125
|
|
MHz
|
Kodowanie 5-poziomowe, dla
IEEE 802.3
|
Impedancja wyjściowa nadajnika
|
Zout, TX
|
|
100
|
|
Om
|
Dyferencjał dla wszystkich
częstotliwości pomiędzy
1MHz i 125MHz
|
Impedancja wejściowa odbiornika
|
Zin, RX
|
|
100
|
|
Om
|
Dyferencjał dla wszystkich
częstotliwości pomiędzy
1MHz i 125MHz
|
Szybki interfejs elektryczny, Host-SFP
|
Parametr
|
Symbol
|
Min
|
Typ
|
Maks.
|
jednostka
|
Uwagi/warunki
|
Single ended data input
swing
|
Vinsing
|
250
|
|
1200
|
mV
|
Single ended
|
Single ended data output
swing
|
Voutsing
|
350
|
|
800
|
mV
|
Single ended
|
Czas narastania/opadania
|
Tr,Tf
|
|
175
|
|
psec
|
20%-80%
|
Impedancja wejściowa nadajnika
|
Zin
|
|
50
|
|
Om
|
Single ended
|
Impedancja wyjściowa odbiornika
|
Zout
|
|
50
|
|
Om
|
Single ended
|
Ogólne dane techniczne
Ogólny
|
Parametr
|
Symbol modułu
|
Min
|
Typ
|
Maks.
|
jednostka
|
Uwagi/warunki
|
Szybkość przesyłania danych
|
BR
|
10
|
|
1000
|
Mb/s
|
Zgodność ze standardem IEEE 802.3.
Patrz uwagi od 2 do 4 poniżej
|
Długość kabla
|
L
|
|
|
100
|
m
|
Kategoria 5 UTP. BER
|
Uwagi: 1. Tolerancja Clock wynosi +/- 50 ppm 2. Domyślnie SFP-1000BASE-T/SFP-1000BASE-T-SGMII jest urządzeniem z pełnym dupleksem w preferowanym trybie master. 3. Automatyczna detekcja Crossover jest włączona. Zewnętrzny kabel krosowy nie jest wymagany. |
Specyfikacje środowiskowe
Specyfikacje środowiskowe
|
Parametr
|
Symbol
|
Min
|
Typ
|
Maks.
|
jednostka
|
Uwagi/warunki
|
temperatura robocza
|
Top
|
-40
|
|
70
|
°C
|
Temperatura obudowy
|
Temperatura przechowywania
|
Tsto
|
-40
|
|
85
|
°C
|
Temperatura otoczenia
|
Protokół komunikacji szeregowej
Wszystkie SFP WINTOP obsługują dwuprzewodowy protokół komunikacji szeregowej opisany w
SFP MSA. Te SFP używają MCU, do których można uzyskać dostęp z adresem A0h.
Fizyczny układ 1000BASE-T można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej
pod adresem ACh. Aby uzyskać szczegółowe informacje na temat połączenia z PHY IC, zobacz arkusz danych Marvell
zatytułowany „Alaska Ultra 88E1111 Integrated Gigabit Ethernet Transceiver”
(Dokument Marvela nr MV-S100649-00).
Taktowanie magistrali szeregowej, wymagania
|
Parametr
|
Symbol
|
Min
|
Typ
|
Maks.
|
jednostka
|
Uwagi/warunki
|
Częstotliwość zegara I2C
|
|
0
|
|
200,000
|
Hz
|
|
Specyfikacje mechaniczne (jednostka: mm)
Specyfikacja poszczególnych modeli:
Model pogrubiony oznacza produkt, którego dotyczy ta oferta.
SFP |
SM100MA-05 |
155Mb/s SFP, 850nm MM, 0.55km, 14.5dB |
SM100SA-20 |
155Mb/s SFP, 1310nm FP SM,20km, 21dB |
SM100SB-20A |
155M SFP Bi-di, 155Mb/s, 1310Tx/1550Rx,FP 20km, 20dB |
SM100SB-20B |
155M SFP Bi-di, 155Mb/s,1550Tx/1310Rx FP 20km, 20dB |
SM100GMA-05 |
1.25Gb/s SFP, 850nm,VCSEL, MM, 0.5km, 7.5dB |
SM100GSA-20 |
1.25Gb/s SFP, 1310nm FP, SM, 20km, 12.5dB |
SM100GSB-3A |
1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km |
SM100GSB-3B |
1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx FP 3km |
SM100GSB-20A |
1.25G SFP Bi-di, 1.25Gb/s, 1310Tx/1550Rx FP 20km, 12.5dB |
SM100GSB-20B |
1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx DFB 20km, 12.5dB |
SM220 |
SFP-T, to 10/100/1000Mbps RJ45 |
SPF+ |
SM10GMA-03 |
SFP+, 10Gbps,LC MMF,300M 850nm |
SM10GSA-10 |
SFP+, 10Gbps, LC SMF, 10KM 1310nm |
SM10G |
SFP+, to 10G RJ45 |
SM10GSB-20A |
SFP+ BIDI, 10Gbps,SM 1270/1330,20KM LC |
SM10GSB-20B |
SFP+ BIDI, 10Gbps,SM 1330/1270,20KM LC |
