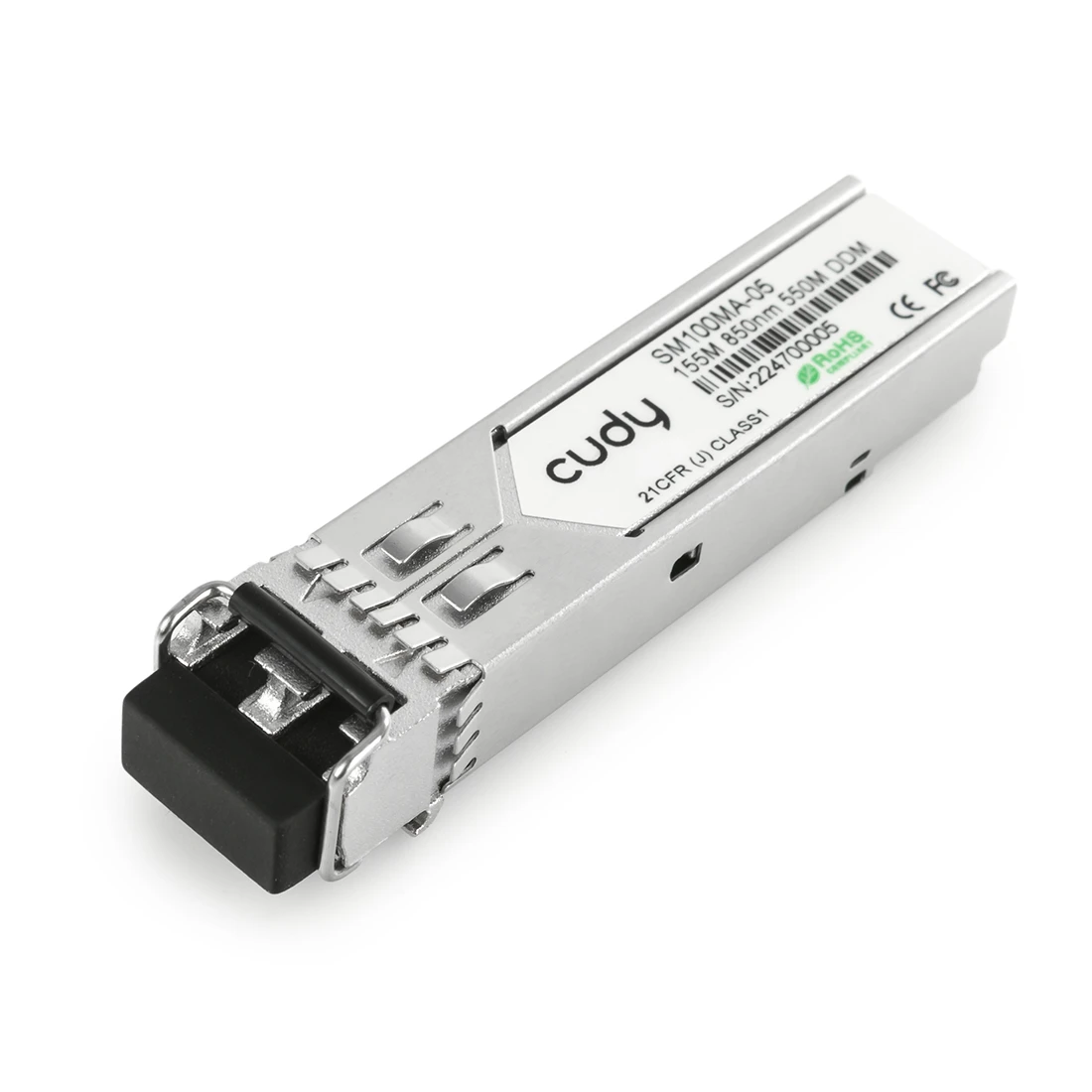

Moduł SFP 155Mb/s SFP, 850nm MM, 0.55km, 14.5dB Cudy SM100MA-05

    (Zobacz opinie)
Dodaj do schowka przechowalnia
gwarancji
promocji
-10% na drugą sztukę
Moduł 155Mb/s SFP, 850nm MM, 0.55 Cudy SM100MA-05
Cudy

59

  • Niedostępny

  • Dostępny

  • Wysyłka w 2 dni

  • Wysyłka w 3 dni

  • Wysyłka w 4 dni

  • Wysyłka w 5 dni

  • Wysyłka w 6 dni

  • Wysyłka w 7 dni

  • Na zamówienie

lub zadzwoń i zamów!+48 61 111 02 52

Darmowa dostawa

  • Zamów do 13:00 Wysyłka dzisiaj*

    Do wysyłki dzisiaj pozostało:Do wysyłki jutro pozostało:

    *nie dot. zamówień złożonych w poniedziałek

Strefa hurtownika
59

Powiadomienie o dostępności

weryfikator
*zgody obowiązkowe
Chcesz wiedzieć więcej? Zadaj pytanie

Opis produktu



Moduł 155Mb/s SFP, 850nm  MM, 0.55km, 14.5dB Cudy SM100MA-05

Moduł SFP to krótki moduł światłowodowy, który jest używany do transmisji danych. Jest on zwykle umieszczony w urządzeniu SFP i ma wewnętrzną pamięć flash. Posiada on także wiele innych funkcji, takich jak multiplekser i dekoder. Moduł SFP to mały, zaawansowany moduł optyczny, który może być używany do wielu różnych celów. Jest on często stosowany do łączenia się z innymi urządzeniami poprzez światłowody, a także jako multiplekser lub dekoder. Moduł ten jest bardzo popularny ze względu na swoją funkcjonalność i jest często stosowany w sieciach komputerowych oraz telekomunikacyjnych.

Gdzie jest wykorzystywany moduł SFP?

Moduł SFP jest stosowany w sieciach komputerowych i telekomunikacyjnych. Można go także znaleźć w systemach bezprzewodowych, a także w systemach światłowodowych. SFP jest kompatybilny z wieloma standardami, takimi jak Ethernet, Fibre Channel i SONET. Karty sieciowe zwykle mają kilka portów SFP, które mogą być wykorzystane do podłączenia urządzeń do sieci. Moduły SFP mogą pracować w różnych trybach, w tym: 1000BASE-T ( Ethernet), 1000BASE-SX/LX (światłowody), 10GBASE-SR/LR (światłowody) i OC-192/STM-64 (SONET). Moduły te są dostarczane w różnych formach factorów, takich jak: SFP+, X2 i XENPAK.

Jaka jest różnica między modułami SFP i SFP+?

SFP+ jest zgodny ze standardem IEEE 802.3ae 10GBASE-SR/LR/ER/ZR, a także z OC-192/STM-64. Z kolei SFP jest zgodny ze standardem IEEE 802.3z 1000BASE-SX/LX/ZX.



Piny na wyjściu SFP do hosta





PIN

Symbol

Nazwa/Opis

Ref

1

VEET

Uziemienie nadajnika (wspólne z uziemieniem odbiornika)

1

2

TFAULT

Usterka nadajnika. Nieobsługiwany.



3

TDIS

Nadajnik wyłączony. Wyjście lasera wyłączone na wysokim lub otwartym.

2

4

MOD_DEF(2)

Definicja modułu 2. Linia danych dla identyfikatora szeregowego.

3

5

MOD_DEF(1)

Definicja modułu 1. Linia zegarowa dla identyfikatora szeregowego.

3

6

MOD_DEF(0)

Definicja modułu 0. Uziemiony w module.

3

7

RATE SELECT

Nie wymaga połączenia



8

LOS

Wskaźnik utraty sygnału. Logiczne 0 wskazuje normalne działanie.

4

9

VEER

Uziemienie odbiornika (wspólne z uziemieniem nadajnika)

1

10

VEER

Uziemienie odbiornika (wspólne z uziemieniem nadajnika)

1

11

VEER

Uziemienie odbiornika (wspólne z uziemieniem nadajnika)

1

12

RD-

Odwrócono wyjście danych odbiornika. AC sprzężone



13

RD+

Odbiornik Nieodwrócone wyjście danych. AC sprzężone



14

VEER

Uziemienie odbiornika (wspólne z uziemieniem nadajnika)

1

15

VCCR

Zasilanie odbiornika



16

VCCT

Zasilanie nadajnika



17

VEET

Uziemienie nadajnika (wspólne z uziemieniem odbiornika)

1

18

TD+

Przetwornik nieodwrócony DATA w. sprzężenie AC.



19

TD-

Przetwornik odwrócony DANE in. AC sprzężone.



20

VEET

Uziemienie nadajnika (wspólne z uziemieniem odbiornika)

1

Uwagi:

1. Uziemienie obwodu jest połączone z masą

2. PHY wyłączone przy TDIS  > 2,0 V lub open, włączone przy TDIS  < 0,8 V

3. Powinien być podciągnięty przy 4,7k - 10k omów na płycie głównej do napięcia między 2,0 V a 3,6 V. MOD_DEF(0) obniża linię, aby wskazać, że moduł jest podłączony.

4. LVTTL kompatybilny z maksymalnym napięciem 2,5V.

Nieobsługiwane w sieciach 10/100/1000BASE-T.



Schemat numerów pinów i nazw bloków złącza płyty głównej











Interfejs zasilania elektrycznego +3,3V



SFP-1000BASE-T/SFP-1000BASE-T-SGMII ma zakres napięcia wejściowego 3,3 V +/- 5%.

Maksymalne napięcie 4V nie jest dozwolone do pracy ciągłej.





Interfejs zasilania elektrycznego +3,3 V

Parametr

Symbol

Min

Typ

Maks.

jednostka

Uwagi/warunki

Prąd zasilania

Is



320

375

mA

Maksymalna moc ponad 1,2 W

pełny zakres napięcia

i temperatura.

Zobacz ostrzeżenie poniżej

Napięcie wejściowe

Vcc

3.13

3.3

3.47

V

Odniesienie do GND

Maksymalne napięcie

Vmaks





4

V



Natężenie

Isurge





30

mA

Gorąca wtyczka powyżej stanu ustalonego

obecny. Zobacz ostrzeżenie poniżej

Uwaga: Pobór mocy i natężenie są wyższe niż wartości określone w SFP MSA.






Sygnały o niskiej prędkości



MOD_DEF(1) (SCL) i MOD_DEF(2) (SDA), są sygnałami CMOS typu open dren (patrz sekcję VII,

„Protokół komunikacji szeregowej”). Zarówno MOD_DEF(1), jak i MOD_DEF(2) muszą zostać podciągnięte do host_Vcc.





Sygnały o niskiej prędkości, charakterystyka elektroniczna

Parametr

Symbol

Min

Maks.

jednostka

Uwagi/warunki

SFP Output LOW

VOL

0

0.5

V

od 4,7k do 10k pull-up do host_Vcc,

mierzone po stronie hosta złącza;

SFP Output HIGH

VOH

host_Vcc -0,5

host_Vcc + 0,3

V

od 4,7k do 10k upll-up do host_Vcc,

mierzone po stronie hosta złącza;

SFP Input LOW

VIL

0

0.8

V

4.7k do 10k pull-up do Vcc,

mierzone po stronie złącza SFP



SFP Input HIGH

VIH

2

Vcc + 0,3

V

4.7k do 10k pull-up do Vcc,

mierzone po stronie złącza SFP








Interfejs elektryczny High-Speed



Wszystkie sygnały High-Speed są wewnętrznie sprzężone AC





Szybki interfejs elektryczny, linia transmisyjna SFP

Parametr

Symbol

Min

Typ

Maks.

jednostka

Uwagi/warunki

Częstotliwość linii

fL



125



MHz

Kodowanie 5-poziomowe, dla

IEEE 802.3

Impedancja wyjściowa nadajnika

Zout, TX



100



Om

Dyferencjał dla wszystkich

częstotliwości pomiędzy

1MHz i 125MHz

Impedancja wejściowa odbiornika

Zin, RX



100



Om

Dyferencjał dla wszystkich

częstotliwości pomiędzy

1MHz i 125MHz



Szybki interfejs elektryczny, Host-SFP

Parametr

Symbol

Min

Typ

Maks.

jednostka

Uwagi/warunki

Single ended data input

swing

Vinsing

250



1200

mV

Single ended

Single ended data output

swing

Voutsing

350



800

mV

Single ended

Czas narastania/opadania

Tr,Tf



175



psec

20%-80%

Impedancja wejściowa nadajnika

Zin



50



Om

Single ended

Impedancja wyjściowa odbiornika

Zout



50



Om

Single ended







Ogólne dane techniczne





Ogólny

Parametr

Symbol modułu

Min

Typ

Maks.

jednostka

Uwagi/warunki

Szybkość przesyłania danych

BR

10



1000

Mb/s

Zgodność ze standardem IEEE 802.3.

Patrz uwagi od 2 do 4 poniżej

Długość kabla

L





100

m

Kategoria 5 UTP. BER

Uwagi:
1. Tolerancja Clock wynosi +/- 50 ppm
2. Domyślnie SFP-1000BASE-T/SFP-1000BASE-T-SGMII jest urządzeniem z pełnym dupleksem w preferowanym trybie master.
3. Automatyczna detekcja Crossover jest włączona. Zewnętrzny kabel krosowy nie jest wymagany.






Specyfikacje środowiskowe







Specyfikacje środowiskowe

Parametr

Symbol

Min

Typ

Maks.

jednostka

Uwagi/warunki

temperatura robocza

Top

-40



70

°C

Temperatura obudowy

Temperatura przechowywania

Tsto

-40



85

°C

Temperatura otoczenia







Protokół komunikacji szeregowej





Wszystkie SFP WINTOP obsługują dwuprzewodowy protokół komunikacji szeregowej opisany w

SFP MSA. Te SFP używają MCU, do których można uzyskać dostęp z adresem A0h.

Fizyczny układ 1000BASE-T można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej

pod adresem ACh. Aby uzyskać szczegółowe informacje na temat połączenia z PHY IC, zobacz arkusz danych Marvell

zatytułowany „Alaska Ultra 88E1111 Integrated Gigabit Ethernet Transceiver”

(Dokument Marvela nr MV-S100649-00).





Taktowanie magistrali szeregowej, wymagania

Parametr

Symbol

Min

Typ

Maks.

jednostka

Uwagi/warunki

Częstotliwość zegara I2C



0



200,000

Hz









Specyfikacje mechaniczne (jednostka: mm)







Specyfikacja poszczególnych modeli:
Model pogrubiony oznacza produkt, którego dotyczy ta oferta.





SFP SM100MA-05 155Mb/s SFP, 850nm  MM, 0.55km, 14.5dB
SM100SA-20 155Mb/s SFP, 1310nm FP SM,20km, 21dB
SM100SB-20A 155M SFP Bi-di, 155Mb/s, 1310Tx/1550Rx,FP 20km, 20dB
SM100SB-20B 155M SFP Bi-di, 155Mb/s,1550Tx/1310Rx FP 20km, 20dB
SM100GMA-05 1.25Gb/s SFP, 850nm,VCSEL, MM, 0.5km, 7.5dB
SM100GSA-20 1.25Gb/s SFP, 1310nm FP, SM, 20km, 12.5dB
SM100GSB-3A 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km
SM100GSB-3B 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx FP 3km
SM100GSB-20A 1.25G SFP Bi-di, 1.25Gb/s, 1310Tx/1550Rx FP 20km, 12.5dB
SM100GSB-20B 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx DFB 20km, 12.5dB
SM220 SFP-T, to 10/100/1000Mbps RJ45
SPF+ SM10GMA-03 SFP+, 10Gbps,LC MMF,300M  850nm
SM10GSA-10 SFP+, 10Gbps,LC SMF,10KM  1310nm
SM10G SFP+, to 10G RJ45
SM10GSB-20A SFP+ BIDI, 10Gbps,SM 1270/1330,20KM LC
SM10GSB-20B SFP+ BIDI, 10Gbps,SM 1330/1270,20KM LC
