Antena kierunkowa z routerem XPOL -2-5G LTE WiFi ePoynt SIR451V2

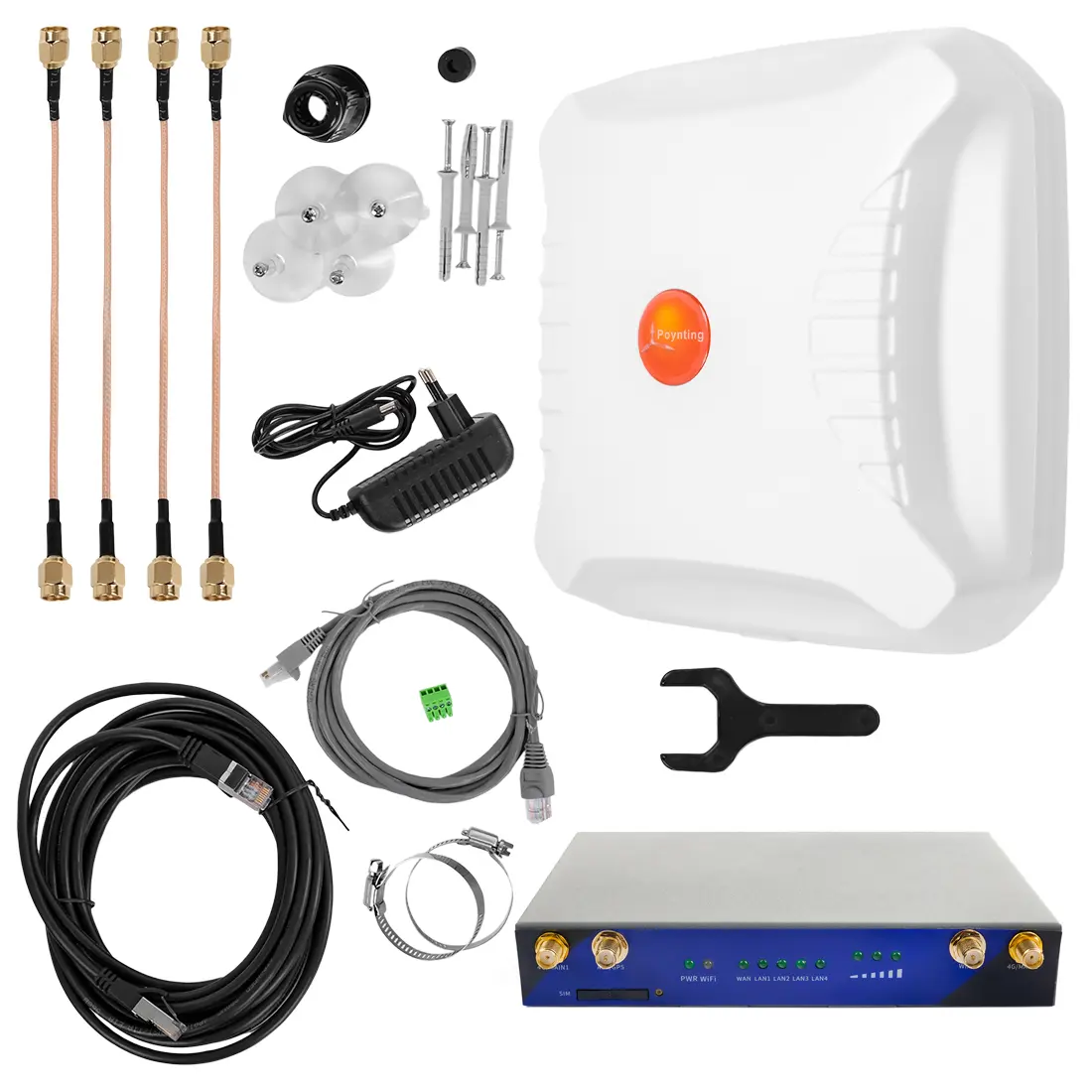

Obudowa zewnętrzna ePoint2 EPNT-2 do routera z anteną Poynting XPOL-2-5G 4x4 LTE (MIMO), 2x2 Wi-Fi (MIMO) 11 dBi i routerem przemysłowym SIR451V2

Poynting przedstawia całkowicie nową gamę obudów antenowych, serię ePoynt. Obudowy ePoynt są zaprojektowane tak, aby pasowały do różnych modułów, routerów, przekształcając obudowę anteny w sprzęt do użytku w pomieszczeniach klienta (CPE) – wystarczy dodać własny router LTE/5G. Obudowa ePoynt może pomieścić routery o wymiarach do 185 x 145 x 45 mm. Obudowa anteny ePoynt-2 (EPNT-2) wykorzystuje znaną na całym świecie technologię sztucznego przewodnika magnetycznego (AMC) z anteny XPOL-2-5G. Zapewnia spolaryzowaną, jednokierunkową antenę o dużym wzmocnieniu, która zapewnia szerokopasmowy zasięg od 698 do 960 MHz i 1710 do 3800 MHz, dzięki czemu jest idealna do wdrożeń LTE i 5G.

To rozwiązanie jest idealne dla każdej organizacji lub branży, której zależy na niezawodnej komunikacji szerokopasmowej, takiej jak:

• Zastosowania komercyjne, przemysłowe, mieszkaniowe i miejskie, gdzie wymagany jest niezawodny odbiór LTE/5G
• Operatorzy sieci oferujący rozwiązanie Fixed Wireless Access (FWA)
• Inteligentne środowisko, systemy wodne i media M2M i IoT
• Rolnictwo i rolnictwo M2M i IoT
• Systemy komunikacji naftowo-gazowej
• Systemy miejskie i rządowe
• Wzmacniacze wzmacniające i wzmacniające zasięg
• Seria ePoynt ma miejsce, aby pomieścić różne moduły routerów, przekształcając obudowę anteny w sprzęt do pomieszczeń klienta (CPE). Obudowy mogą pomieścić routery o wymiarach do 185 mm x 145 mm x 45 mm.

EPNT-2 zawiera cztery spolaryzowane anteny komórkowe, dwie anteny jednokierunkowe o zysku szczytowym 11 dBi i dwie anteny dookólne o zysku szczytowym 5 dBi. Dzięki temu idealnie nadaje się do routerów 4x4 MIMO lub podwójnych 2x2 MIMO. EPNT-2 zawiera również dwie dookólne dwuzakresowe anteny Wi-Fi, które pokrywają pasma Wi-Fi 2,4 GHz i 5 do 6 GHz dla 2x2 MIMO. Połączenie naszej jednokierunkowej anteny XPOL-2-5G ze światowej klasy routerem zapewnia wyjątkową wydajność i zwiększoną przepustowość danych. Obudowa EPNT-2 została również zaprojektowana tak, aby wytrzymać niekorzystne warunki pogodowe, dzięki czemu antena jest wodoszczelna i odporna na warunki atmosferyczne o stopniu ochrony IP65.

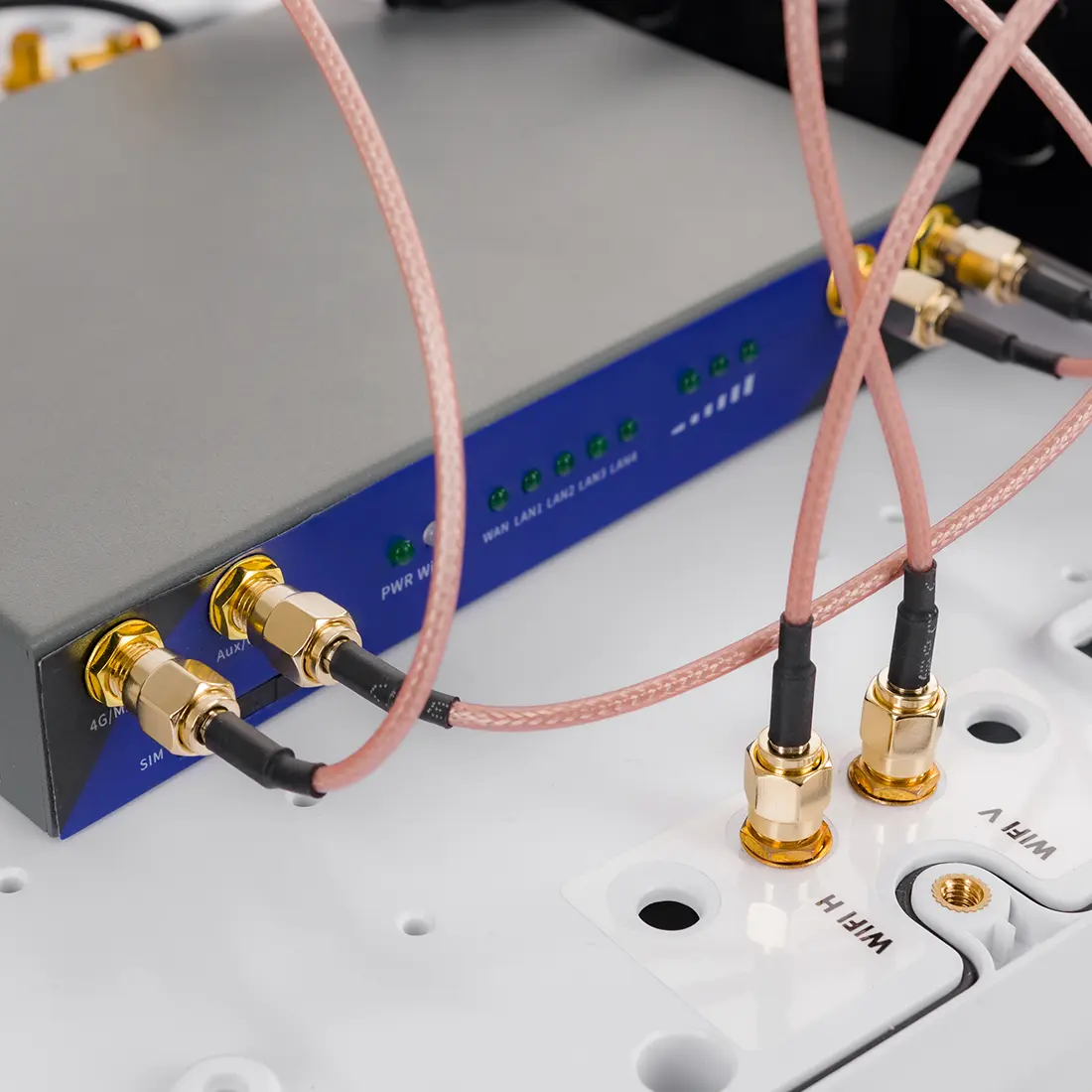

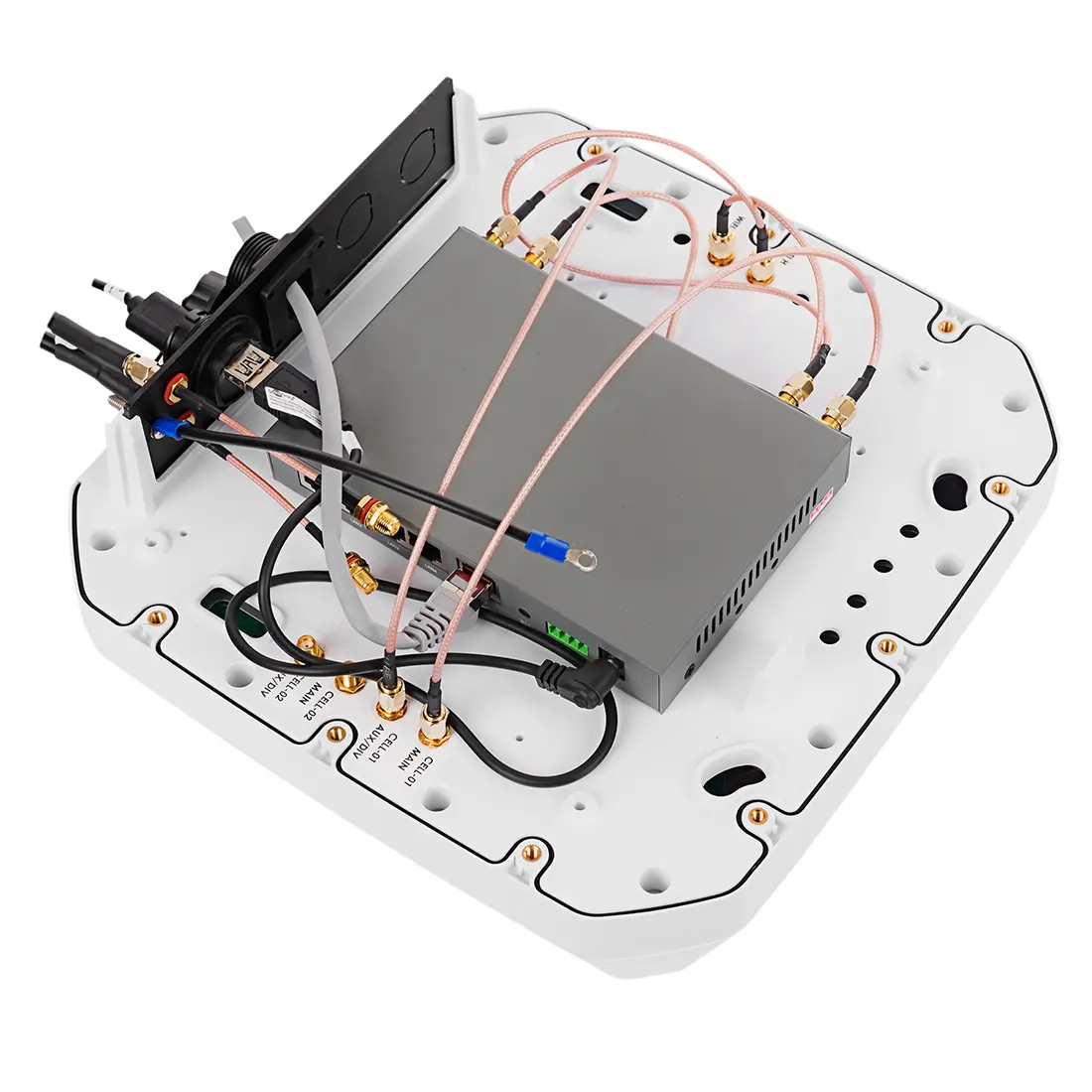

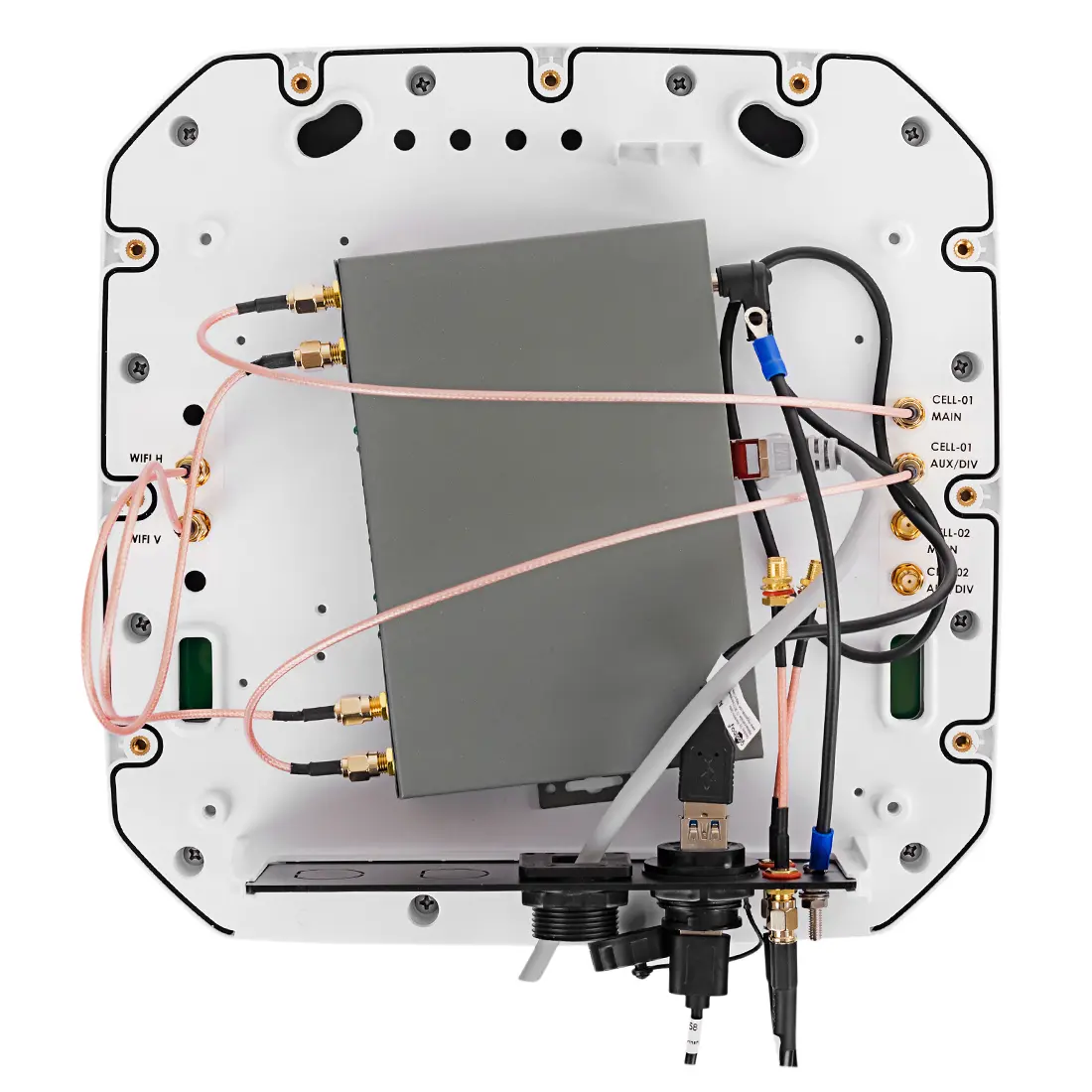

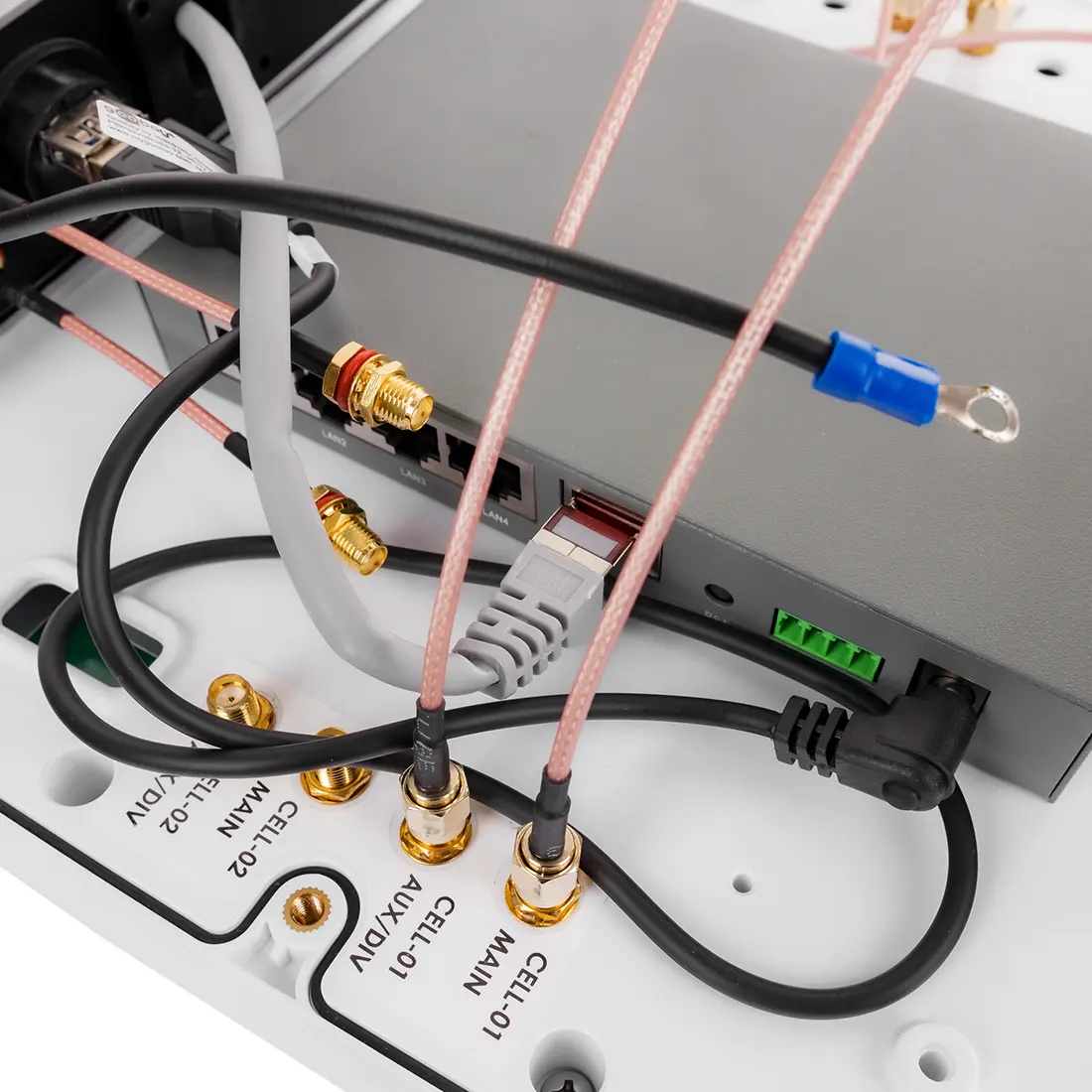

Instalacja routera w obudowie została uproszczona. Połączenie anteny zewnętrznej z routerem w zintegrowanej obudowie daje w rezultacie samodzielną jednostkę. Seria ePoynt będzie oferować bardzo niskie straty między routerem a anteną ze względu na krótkie przewody. Oznacza to, że pomiędzy stacją bazową sieci a routerem przesyłany jest maksymalny sygnał RF. Zapewni to maksymalną przepustowość, mniejsze zanikanie sygnału radiowego i zwiększoną niezawodność połączenia. W przypadku, gdy antena na zewnątrz jest połączona kablem GSM z routerem, który jest w budynku, musimy zwrócić uwagę na długość kabla, ponieważ kabel GSM generuje straty - w nowej serii rozwiązany jest ten problem ze względu na użycie routera przemysłowego, odpornego na temperatury i warunki pogodowe wewnątrz obudowy anteny. Kabel GSM jest zatem bardzo krótki, a z obudowy z routerem łączymy switche lub access pointy wewnątrz budynku bezstratnym kablem LAN.

EPNT-1 i EPNT-2 jest to obudowa o niewielkim rozmiarze 264 x 260 x 168 mm³. Antena posiada osprzęt do montażu na ścianie lub słupie i jest wyposażona w przyssawki do montażu na oknie. Antena jest zgodna z odpowiednimi normami CE i RoHS, jak podano w kartach technicznych. Antena jest również przystosowana do temperatur od -40°C do +70°C i wytrzyma wiatry o prędkości do 220 km/h, a jej odporność na uderzenia wynosi IK 08.

Obudowy ePoynt są zaprojektowane tak, aby pasowały do różnych routerów, przekształcając obudowę anteny w sprzęt do lokalizacji klienta (CPE) – wystarczy dodać własny router LTE/5G - tutaj dołączyliśmy wysokiej jakości router przemysłowy. Obudowa ePoynt może pomieścić routery o wymiarach do 185x145x45 mm.

Cechy produktu

- Ultraszerokopasmowy zasięg dla 2G, 3G, 4G i 5G
- Antena kierunkowa o wysokim zysku, ze szczytowym wzmocnieniem 11 dBi
- Anteny kierunkowe 2x2 MIMO o wysokim zysku

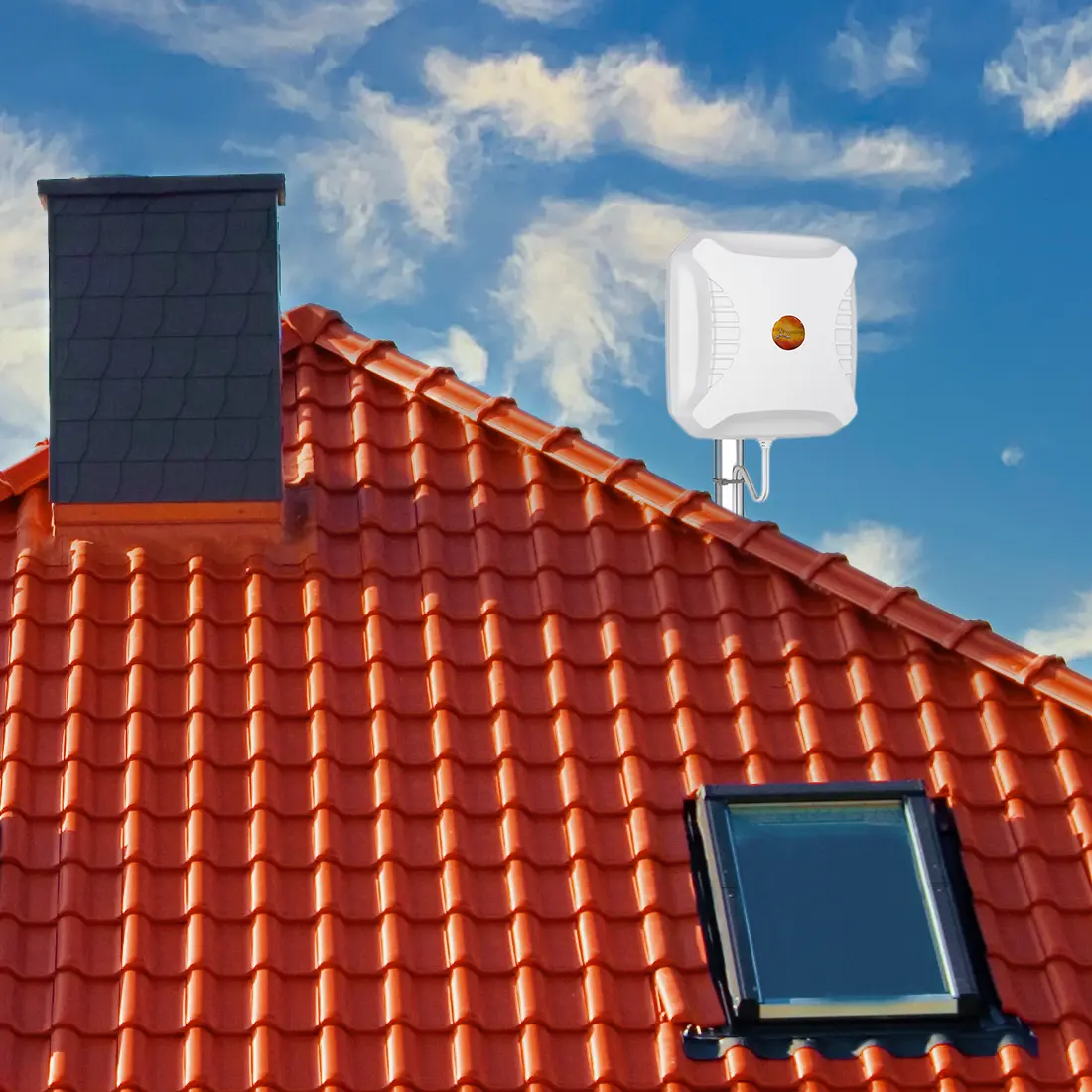

- Możliwość montażu na ścianie, słupie i oknie
- Odporna na warunki atmosferyczne i wodoodporna obudowa (IP65)
- 1 x zewnętrzne porty USB, 1 x port Ethernet i 2 x zewnętrzne połączenia SMA dla dodatkowych anten

Zastosowanie anteny

- Antena zewnętrzna do stałego dostępu bezprzewodowego (FWA)
- Łączność z Internetem LTE/G dla konsumentów
- Przemysłowe i komercyjne wdrożenie LTE/G
- Poprawa odbioru w miejskich i wiejskich gospodarstwach domowych
- Dystrybucja danych LTE/G dla rolnictwa i farm

Wykresy wydajności anteny — sieć komórkowa

Współczynnik fali napięcia (VSWR)
VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada współczynnikowi VSWR 1:1. EPNT-2 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR 2:1 lub lepszym w 90% pasm

Zysk w dBi
11 dBi to szczytowe wzmocnienie we wszystkich pasmach od 698 do 3800 MHz
- 698 – 960 MHz: 8,5 dBi
- 1710 – 2700 MHz: 9 dBi
- 3400 – 3800 MHz: 11 dBi

Wykresy wydajności anteny – Wi-Fi

Współczynnik fali napięcia (VSWR)
VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada współczynnikowi VSWR 1:1. Antena Wi-Fi EPNT-2 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤ 2,5:1 w 90% pasm.

Zysk w dBi
7 dBi to szczytowe wzmocnienie we wszystkich pasmach od 2400 – 2500 MHz i 5000 – 6000 MHz
- 2400-2500 MHz: 3 dBi
- 5000-6000 MHz: 7 dBi

Wzorce promieniowania

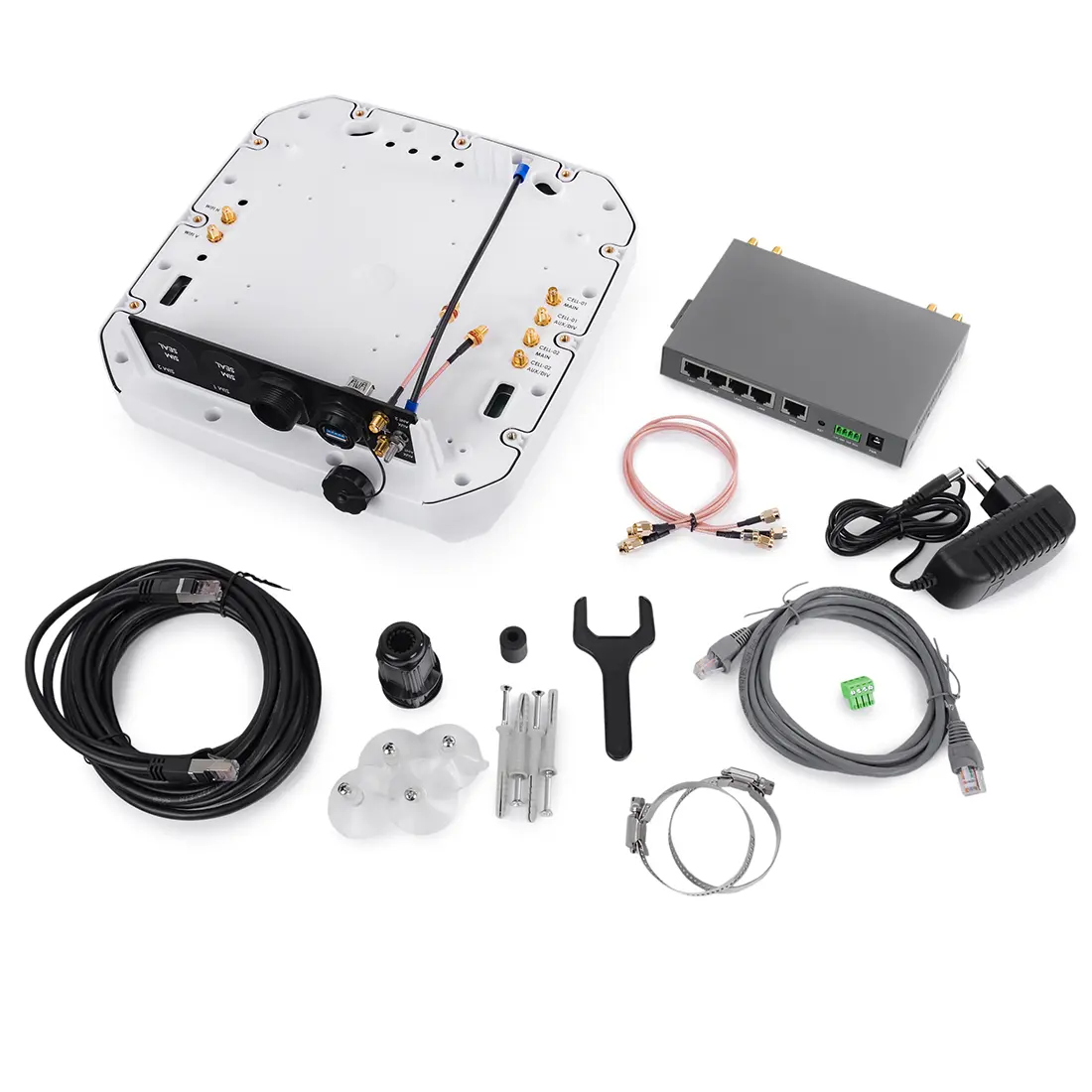

Montaż urządzenia

Prezentacja anteny szerokopasmowej XPOL-2-5G (wideo):

Warianty anteny:

Specyfikacja techniczna

Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.

Zaawansowany router przemysłowy 4G Spacetronik SIR451 V2

Świetny wybór do profesjonalnych zastosowań M2M. Dzięki wysokiej prędkości transmisji danych w sieci 4G oraz zaawansowanym parametrom, Spacetronik SIR451V2 sprawdzi się jako urządzenie do bezprzewodowego przesyłania danych w obszarach w których obciążenie transferu jest bardzo duże.

Cechy routera przemysłowego SIR451V2

•

  Bezpieczeństwo

  Obsługa bezprzewodowego dostępu do prywatnej sieci APN i VPDN. Obsługa VPN: GRE,PPTP,L2TP,IPSec,EOIP,N2N VPN,OpenVPN. Bezpieczeństwo zapewnia WPA2 EAP działający w standardzie RADIUS.

•

  Zawsze online!

  Automatycznie łączy się po rozłączeniu aby zapewnić ciągłość działania ograniczając przy tym nie tylko braki w dostępie do sieci przez użytkowników ale również uniknięcie awarii np. maszyn

•

  Zarządzanie ustawieniami

  Router Spacetronik pozwala na zarządzanie lokalne oraz zdalne (konfiguracja, stan, aktualizacja oprogramowania itp.)

•

  Wybór napięcia

  Router przemysłowy SIR451V2 pozwala na dostosowanie napięcia w zakresie od 7.5V DC do 32V DC

•

  Odporność na zakłócenia

  Silna odporność na zakłócenia elektromagnetyczne potwierdzone testem EMC wymaganym do certyfikacji CE

•

  Odporność na temperatury

  Router SIR451V2 posiada odporność zarówno na skrajnie wysokiej jak i niskie temperatury z zakresu (-30 ℃ ~ 75 ℃)

•

  Solidna obudowa

  Niezwykle wytrzymała i kompaktowa obudowa wykonana z metalu która chroni serce routera

•

  Łatwy montaż

  Dzięki zastosowaniu uchwytów montażowych instalacja jest banalnie prosta w wielu płaszczyznach

Zastosowanie routerów przemysłowych Spacetronik

Zastosowanie w produkcji

W kontekście rosnącej fali automatyzacji nowoczesne linie produkcyjne coraz częściej są zależne od jakości sieci. Wpływa ona w znacznym stopniu na niezawodność maszyn, a co za tym idzie jakością oraz szybkością produkcji. Dzięki zastosowaniu routerów przemysłowych, jesteśmy w stanie otrzymywać powiadomienia w czasie rzeczywistym, przeprowadzać analizy oraz diagnostykę usterek. Aktualizacja oraz zarządzanie urządzeniami jest również w znacznym stopniu usprawniona.

Zastosowanie w monitoringu

Wraz z rozwojem technologicznym oraz coraz większą urbanizacją, kluczową rolę coraz częściej odgrywa monitoring. Aby w sprawny sposób radzić sobie np. z problemami spowodowanymi w ruchu lub innych sytuacjach losowych, ważnym elementem może okazać się płynność i nieprzerwane działanie inteligentnego monitoringu.

Dostęp do sieci w komunikacji miejskiej

Trend na posiadanie smartfonów jest coraz większy i coraz trudniej spotkać osobę która nie korzystałaby z Internetu w swoim telefonie. Nie wspominając już o pozostałych urządzeniach, takich jak tablet czy też laptop. Dzięki routerom przemysłowym Spacetronik możemy stworzyć stabilną komunikacje mobilną 4G oraz zaoferować hotspot WiFi

Paczkomaty i Inteligentne szafki

Kto nie zamawiał kiedykolwiek paczki do punktu odbioru typu Paczkomat niech podniesie rękę. Dzięki routerom przemysłowym, możliwe jest sprawne, zdalne połączenie z centralą. Jest to idealny sposób, który zastępuje tradycyjną transmisje przewodową.



Specyfikacja techniczna

Podstawowe cechy
Support APN and VPDN wireless private network access in
WAN port support PPPoE,static IP,DHCP client
Support 2.4G WiFi
Web/Management platform support,easy configure
Local and remote management (configuration,status,firmware upgrade,etc.)
Support VPN:GRE,PPTP,L2TP,IPSec,EOIP,N2N VPN,OpenVPN
Support DMZ,Port forwarding,Static NAT
Support DHCP Server
Support Dynamic DNS (DDNS)
DTU serial communication function,1 x RS485
Support QoS,NTP
Schedule reboot

Specyfikacja 4G
4G Wireless Modules: Industrial cellular module
4G Theoretical broadband: Max 300Mbps(DL)/50Mbps(UL)
4G Transmit power: < 23dBm
4G Receiving sensitivity:< -108dBm

Specyfikacja Wi-fi
WiFi Standard: Support IEEE802.11b/g/n standard
WiFi Theoretical broadband: 54Mbps（b/g）;300Mbps（n）
WiFi Security Encryption: It supports a variety of encryption WEP, WPA-PSK/EAP, WPA2-PSK/EAP, etc.
WiFi Transmit power: About 15dBm（11n）;16-17dBm（11g）;18-20dBm（11b）
WiFi Receiving sensitivity: <-72dBm@54Mpbs

Interfejs
WAN: 1x 10/100/1000M Ethernet port (RJ45 socket), adaptive MDI/MDIX
LAN: 4x 10/100/1000M Ethernet port (RJ45 socket), adaptive MDI/MDIX
Serial: RS232 or Rs485 port,baud rate 2400~115200 bps
Indicator Light: With “PWR”, "Wifi", “WAN”, 4x “LAN”, “SIM” indicator lights
Antenna: 2x SMA LTE, 2x RP-SMA Wi-Fi
SIM/USIM: Standard 1.8V/3V card interface
Power: Standard 2-PIN power jack,reverse-voltage and over-voltage protection
Reset: Restore the router to its original factory default settings

Zasilanie
Standard Power: DC 12V/1A
Power Range: DC 7.5~32V
Consumption: About 3W@12V DC

Obudowa
Shell: metal housing
Size: About 152.5 x 103 x 25 mm(Does not include accessories such as antennas)
Bare Machine Weight: About 410g(Does not include accessories such as antennas)

Hardware
CPU: High performance dual-core hardware platform, 880MKz
FLASH/RAM: 16MB/256MB

Środowisko
Operating Temperature: -30~75℃
Storage Temperature: -40~85℃
Relative Humidity: <95% non-condensing

Logowanie
Zarządzanie poprzez przeglądarkę 192.168.1.1, użytkownik/hasło - admin/admin.
