Opis produktu
Zestaw anten szerokopasmowych dookólnych MIMO Poynting OMNI-293 2x 9dBi
OMNI-293 to ultraszerokopasmowa, wysokowydajna, wielokierunkowa antena, która pokrywa współczesne częstotliwości 4G/LTE i przyszłe 5G z doskonałym zrównoważonym wzmocnieniem na wszystkich częstotliwościach. Ultraszerokopasmowa wydajność anteny pozwala na pracę w zakresie od 617 do 3800 MHz, ze szczytowym zyskiem 9 dBi. Antena jest przyszłościowa, ponieważ obejmuje nadchodzące pasmo 617 do 698 MHz, a także 3400 do 3800 MHz, które będą wykorzystywane w przyszłych zastosowaniach 5G. Dzięki temu antena może być używana we wszystkich częściach świata i gwarantuje niemalże odbiór sygnału. wszędzie. Konstrukcja anteny pozwala na doskonałą kontrolę wzorca w całym zakresie częstotliwości, dzięki czemu OMNI-293 jest prawdziwie wysokowydajną anteną dookólną, odpowiednią do zastosowań miejskich i wiejskich. Wyjątkowa wydajność szerokopasmowa jest ważnym czynnikiem dla LTE i przyszłych technologii 5G, gdzie technologie te opierają się na funkcjach takich jak Carrier Aggregation (CA), aby zapewnić najlepszy możliwy odbiór i przepustowość w wielu pasmach częstotliwości jednocześnie. Antena jest wyposażona w złącze żeńskie typu N u podstawy, które można podłączyć do kabla o żądanym rodzaju i długości.

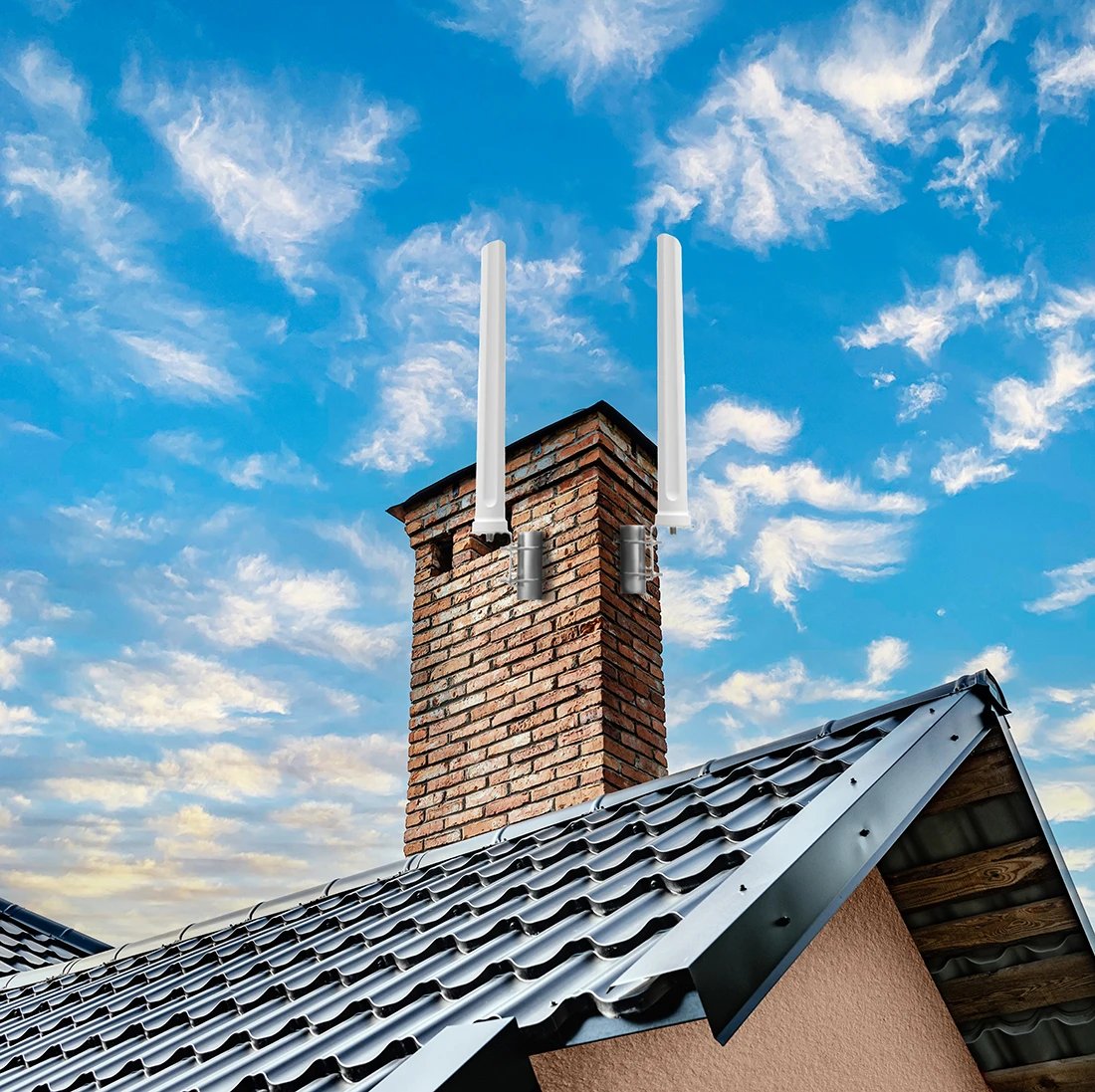

Najmocniejszy zestaw dwóch anten dookólnych w technologii MIMO (max. wzmocnienie anten LTE może wynosić 11-11,5dBi) do montażu np. na kominie w terenie pozamiejskim gdzie w pobliżu jest kilka nadajników oddalonych o parę kilometrów lub w miejscach gdzie występuje duże zalesienie oraz w miastach gdzie jest dużo fizycznych przeszkód do nadajników (wysokie budynki, fabryki, kominy, wszelkiego rodzaju przeszkody betonowe itp).
Cechy produktu
- Antena dookólna o wysokim wzmocnieniu
- Obejmuje pasmo od 617 do 698 MHz i pasma 3,5 GHz 5G
- Działa szerokopasmowo, dzięki czemu antena jest przyszłościowa
- Antena jest specjalnie zaprojektowana do zastosowań miejskich i wiejskich
- Solidna i odporna na warunki atmosferyczne konstrukcja z klasą IP65
Zastosowanie anteny
- Poprawa niezawodności i stabilności połączenia transmisji danych
- Zastosowania maszyna-maszyna (M2M) i IoT
- Zaawansowane przemysłowe aplikacje routera
- Obszary o słabym odbiorze sygnału danych
- Ulepszony odbiór 4G/LTE i 5G
Wykresy wydajności anteny
Współczynnik fali stojącej napięcia (VSWR)
VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada współczynnikowi VSWR 1:1. TheOMNI-293 zapewnia doskonałą wydajność we wszystkich pasmach z współczynnikiem VSWR wynoszącym 2,5:1 lub lepszym w ponad 90% pasm. + VSWR anteny mierzone za pomocą 2-metrowy kabel o niskich stratach
Wzmocnienie w dBi
9dBi to wzmocnienie szczytowe we wszystkich pasmach od 617-3800 MHz
- Wzmocnienie @ 617 –960 MHz: 6dBi
- Wzmocnienie @ 1427 –1517 MHz: 6 dBi
- Wzmocnienie @ 1710–2700 MHz: 9 dBi
- Wzmocnienie @ 3400 –3800 MHz: 8 dBi
*Wzmocnienie anteny mierzone polaryzacja wyrównana antena standardowa
Wzorce promieniowania
Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
Cechy produktu
-
Zakończenie anteny
gniazdo N żeńskie
-
Zakres częstotliwości [MHz]
617 - 960
1710 - 2700
3400 - 3800
1427 –1517 -
GSM - ilość wyjść
1
-
WiFi - ilość wyjść
Brak
-
GPS / GLONASS - ilość wyjść
Brak
